Автоматика управления отбором по жидкости на основе Arduino

[capsolo]

1. Новая функциональность в эту автоматику добавляться не будет (по крайней мере мной).

2. На уно можно сразу поставить LCD Keypad shield, зато если использовать нано, выносной экранчик и выносные кнопки - можно красивее собрать в корпус, плюс на этой версии работает одновременное нажатие + и -, а на версии с уно не работают.

[Костян]

   Жаль...



   Что тогда посоветуешь, где ещё принимаются просьбы, как раньше в этой ветке?

[Аквалюб]





При ручном управлении отбором (старым ШИМом от ZSerga)

У Сергея был и другой ШИМ, с автоматическим уменьшением открытия клапана на любой заданный %, при повышении Т.

[capsolo]

Костян, вот ветка, в которой будет еще движение. Пока нет тестировщиков, чтобы править баги и давать обратную связь

https://forum.grainwine.info/index.php/topic/1166-spirtogon-rmv-k/

[Костян]

У Сергея был и другой ШИМ, с автоматическим уменьшением открытия клапана на любой заданный %, при повышении Т.



... и сработки старт-стопа. А от него и хотелось бы отказаться

[_Alex_]

Собрал таки автоматику. Все работает, как по инструкции, клапан щелкает. Были небольшие проблемы с прошивкой, но все решилось нормально. Впереди имплантация термодатчиков в колонну, крепление доп-охладителя с клапаном на колонну и полевые испытания. С РМВ-К тоже уже скрестил, все подключается.
Также в планах прикрутить автоматическое включение воды, но это потом.

[Сибиряк]

[b][member=_Alex_][/b],

подскажи корпус из чего сделал?

[_Alex_]

[member=Сибиряк],обычная распределительная коробка для электрики.

[capsolo]

[member=_Alex_], кудесник! Если у тебя полный набор с РМВ тогда пиши хотелки в ту ветку - будем прикручивать и тестировать. К примеру реле стопа с рмв не нужно, зато нужно включение воды, градусник в куб тоже не помешает.. Изменено 1 июня, 2017 пользователем capsolo

[_Alex_]

[member=capsolo],да какой кудесник )). Просто стало интересно собрать аппарат такой. С детства что-то мастерю. Если честно, то с электроникой особо никогда не встречался. Так, по мелочи в основном. Но с твоей помощью и помощью форумчан в плане ликбеза сделал.
В тему сейчас начеркаю хотелки.
Для градусника в куб пока сейчас поставил терморегулятор. Но его несложно будет вытащить и поставить заглушку на панель. Так что еще парочка реле влезет. Как раз в наличии имеется 2 штуки.

[_Alex_]

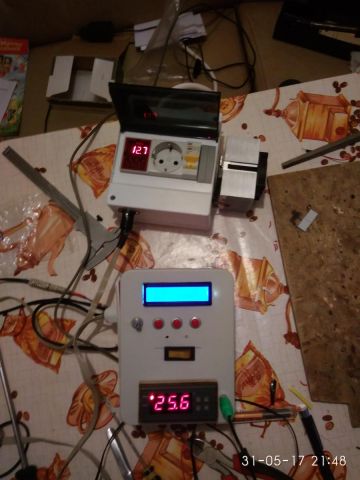

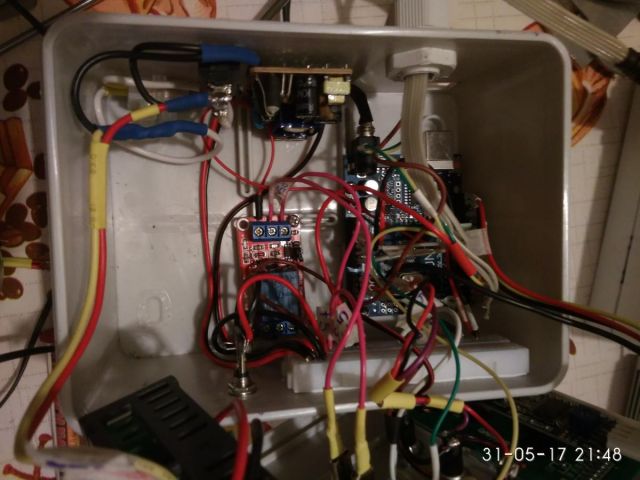

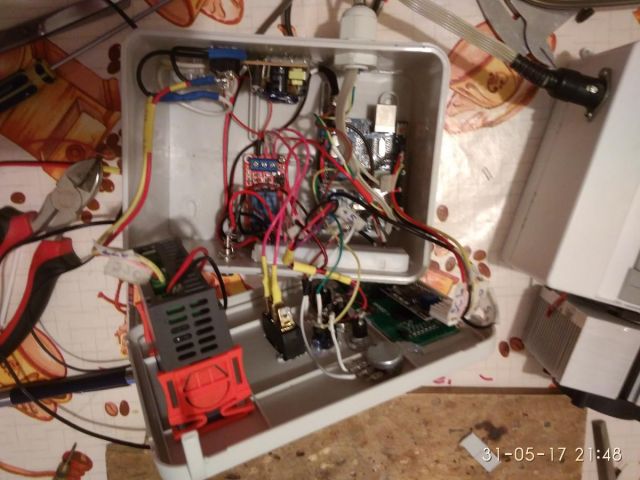

По сборке еще вот какую хитрость применил. Из макетной платы сделал шины на 12в и на 5в. Макетка как раз была разделена на три части, две штуки по две дорожки и одна широкая, на большее количество. Вот эти две узкие приклеил на двусторонний скотч. На фото их видно, справа внизу на борту коробки. От 12в питается клапан и плата, от 5в весь обвес. Провода, входящие в шину просто облудил. Может когда блок будет полностью обкатан, и уберу шины, а может и так оставлю.

[bigson]





Провода, входящие в шину просто облудил. и уберу шины, а может и так оставлю

Место ненадежное, думаю лучше убрать... со временем проблемы появятся... или на провода контакты с покрытием припаивай.

[_Alex_]





или на провода контакты с покрытием припаивай

Купил сегодня разъемы штырьковые, буду паять.

[Peskar]

Собрал, пытаюсь гнать короткой царге (500 мм) зерновой дистцилят.

Не уменьшает отбор до 0, при начальном отборе 655 мл.

После уменьшения отбора  примерно до 370 мл, уходит дельта и отключается.

Приходится включать и выключать прибор, выставлять начальный отбор около 350 мл, и отбор продолжается, дельту держит.

Какой нужно ставить декремент, чтоб отбор уменьшался до нуля, без отключения прибора.

Сначала стоял декремент 5, потом поставил декремент 10, но всё равно отбор до нуля не падает.

Изменено 2 июня, 2017 пользователем Peskar

[capsolo]

[member=Peskar], царга коротенькая, хвосты держит не очень хорошо. Поставь 650тогда, если тело устраивает, и 50 декремент, на 325 хвосты дожмешь.

[Peskar]

[member=Peskar], царга коротенькая, хвосты держит не очень хорошо. Поставь 650 тогда, если тело устраивает, и 50 декремент, на 325 хвосты дожмешь.

Я решил сделать царгу на 1 метр, но на ней делать  всё равно дистиллят (зерновой).

Пойдёт на 1 метр, или лучше короче?

Изменено 3 июня, 2017 пользователем Peskar

[capsolo]

Для питьевого метр с четверкой или 3.5 насадкой получше будет

[Peskar]

Для питьевого метр с четверкой или 3.5 насадкой получше будет

Мне под бочку, посоветовали что что цилиндрики с медной трубки 6х6, получше будет.

Больше аромат сохранится.

Вот и нарезал с трубки, а этой ночью выгнал и развёл, как отстоится, сравню разницу, с СПН 3,5х3,5.

Самому интересно. первый раз гнал на трубках.

Гнал с автоматикой конечно долго, бо впервые.

Но в  принципе рекомендации по выгону на короткой царге дистиллята,  и с этой автоматикой, выработал, (думаю в будущем не будет проблем).

Бо контролировал весь процесс, по трём датчикам. Два для автоматики, и третий простой термометр, рябом с нижним датчиком.

Автоматика позволяет удержать дельту под зерновые 0,5, и даже любую 0,8 или 1,0.

Просто есть маленькие особенности.

Если интересно, могу описать свои наблюдения и выводы.

Изменено 3 июня, 2017 пользователем Peskar

[capsolo]

[member=Peskar], конечно опиши! Потому что сложилось мнение что Спиртогон пойдет только для спирта. Да и задумывал я его чтобы сутками гнать и отстроиться от перепадов атм. давления. А в бочку если без прорывных технологий, по классике, 50 с восьмеркой медной - самое оно. Может даже с браги прямо, если брага правильная, по пивной схеме. Только так экономически не выгодно, вот и придумывают методы разные Изменено 3 июня, 2017 пользователем capsolo

[kirka]

[member=capsolo], именно на спирт это точно тобой заточено было сие устройство, т.е. точность, надёжность, простота, дешевизна, всякие попытки обьединить миллион функционала железяки это не здесь, любителям всяких другие напитков следует пройти мимо или придется пройти некий свой экспериментальный путь.

[Peskar]

[member=capsolo], .. всякие попытки обьединить миллион функционала железяки это не здесь, любителям всяких другие напитков следует пройти мимо ...

Спасибо за разъяснение моей позиции и попытки приспособить это устройство под нормальную зерновую дистилляцию.

Я уже и раньше был сыт этим форумом, когда меня постыдили за вопросы, назвав халявщиков желающим получить чужие знания.

Но тут я хотел поделится, как я путем двухдневных (непрерывных) экспериментов (не спав ночами),  нашёл способ настроить прибор, под дистилляцию на короткой колонне, чтоб получать дистиллят.

Но я смотрю, ничего не меняется, а если меняется, то не сильно, опять советуют проходить мино.

Да и кто, малограмотные людишки, которые не знают, что слово обьединить  пишется через  ъ (твёрдый знак).

Зря писал на этом форуме, но  хочу сказать capsolo спасибо, за хорошую автоматику, которую можно собрать самому.

Изменено 3 июня, 2017 пользователем Peskar

[texnar]

[member=Peskar],
Ты слишком резко реагируешь )))
Все нормально, кстати Антоху сегодня на Хд забанили ,так что там не пообщаешься )))
Все бывают несдержаны.

[kirka]

малограмотные людишки

, и в мыслях не было тебя обидеть, тут не для этого народ собирается.

Начни пользоваться смартфоном и всё поймёшь.

[capsolo]

[member=Peskar], меня айфон, например, вынуждает писать через мягкий знак.
Мне, как автору темы, например, очень интересно как и что у тебя получилось, так что не расстраивайся и поделись.

[Vovhu]

[member=Peskar], меня айфон, например, вынуждает писать через мягкий знак.

попробуй на мягком знаке палец удержать 1-2 сек ;)
А вот с цитированием конкретного куска текста лично у меня засада . Копируется весть пост .
Ъ
