Использование УНО ( узел нижнего отбора ) и ЦП при кубовой ректификации

[Макентош]

[quote name="Аквалюб" а мы товарный отбираем чуть ниже, там где их многократно меньше.[/А подключается она в самом верху основной колонны?(я так понял)

[Аквалюб]

[member=Макентош], На планшете не умею рисовать.
У меня была стандартная РК. Когда появилась ЦП, то просто открутил дефлегматор от колонны, за место дэфа прикрутил ЦП и уже к ЦП прикрутил дефлегматор. Ну и к ЦП подсоединил холодильник для охлаждения товарного спирта. В первых постах фото есть, глянь.

[snab]

[member=Макентош],



Хотелось бы воочию посмотреть



вот, например



я примерно так сделал [attachment=11017:Царга Пастеризации (испр).jpg]

[Аптекарь]

[member=Макентош], Евгений ...схематично

Изменено 17 мая, 2016 пользователем Аптекарь

[Аквалюб]

[member=Аптекарь], Андрей, спасибо за схемку.
Возврат в колонну дорисуй, а то опять вопросы появятся )))

[vodila]





  Аквалюб сказал:

Возврат в колонну дорисуй

Не понял. А возврата на дефе недостаточно?

[alexeyT]

[b][member=vodila][/b], под ЦП отбор есть, а возврата с него - нету

[vodila]





  alexeyT сказал:

под ЦП отбор есть, а возврата с него - нету

Понял, туплю что то. )

[Аптекарь]

  GrOV сказал:

Таким образом - когда концентрация примеси "сама подходит" к отверстию - открывается сливающий её клапан(кран)

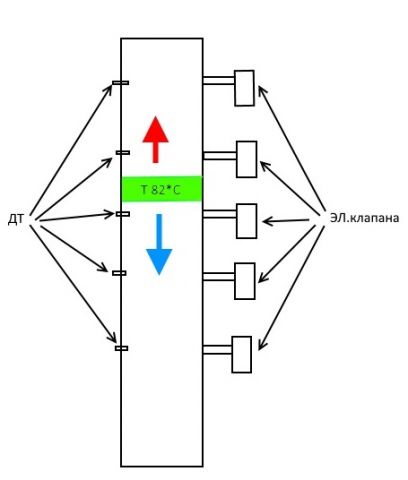

короче ,если каждый клапан  настроить на открытие  при Т 82*С (условно), с минимальной дельтой , то зона концентрации сивухи , сама себе будет находить выход .....прям как двери в супермаркете ,с датчиками движения

Изменено 17 мая, 2016 пользователем Аптекарь

[breeee4]

а возврат с нижней перегородки УО чем плох?

  alexeyT сказал:

возврата с него - нету

[serafh]





  breeee4 сказал:

возврат с нижней перегородки УО

Имхо лучше, чем снаружи - небольшой буферок спирта образуется на самой нижней перегородке, что сглаживает отбор клапанами и автоматикой

[breeee4]

[b][member=Аптекарь][/b], уточни пожалуйста, зачем отдельная трубка(лепесток) в варианте 1?

[serafh]

[member=Аптекарь],

Имхо. Есть и третий вариант - край нижней перегородки сделать пилообразной.

Также как и отдельная трубка в перегородке исключит пристеночный эффект, но трубку длиннее делать надо, чтобы поднимающийся пар обратно спирт на перегородку не гнал. С длинной трубкой образуется столбик спирта, который не просто обратно на перегородку загнать. Все имхо, но верно.

Изменено 17 мая, 2016 пользователем serafh

[alexeyT]

[member=breeee4], центрирование возврата

Изменено 17 мая, 2016 пользователем alexeyT

[serafh]

Одним словом все верно сказал.

[b][member=Аквалюб][/b],

Узел отбора и возврата, что на ЦП, что для вертикального дефа практически одинаковый. Может вообще его делать отдельным узлом, возможно на клампах.

ПС: перегородка отбора пилообразной формы стоит в заводском первом дефе от Груберов. Я его снизу кастрировал, но перегородку оставил, думаю

с автономкой этот рубашечник не плох, не выбрасывай его (сорри за оффтопик).

Изменено 17 мая, 2016 пользователем serafh

[Аптекарь]

  serafh сказал:

поднимающийся пар обратно спирт на перегородку не гнал.

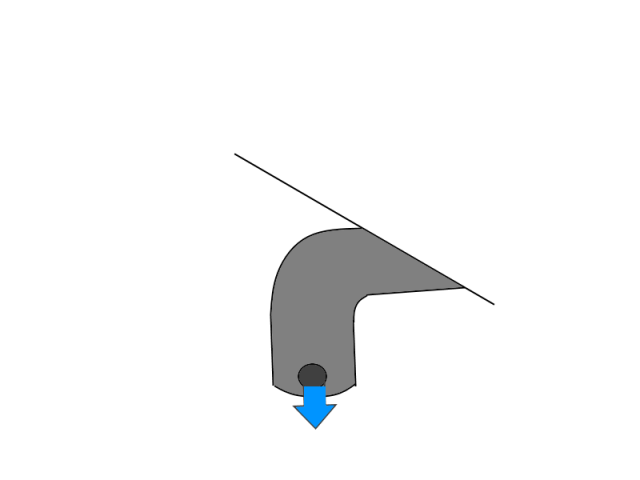

Сергей , ну рисунок то схематичный......детали отсутствуют ...трубку возврата правильно так ИМХО

Изменено 17 мая, 2016 пользователем Аптекарь

[Аквалюб]

[member=serafh], ну да, простой узел отбора с возвратом. В начале темы Денис ссыль на разные давал.

[serafh]

Вид снизу пилообразной перегородки



[b][member=Аквалюб][/b],

Я имею ввиду отдельный вообще - захотел к дефу прикрепил, захотел к ЦП, не нужен (как для головы Никсона) совсем убрал, оставил только холодильник. Плюс местные ребята лазерной нарезкой и с заводским потенциалом конфетку сделают. Вот только тут надо чертежи и выбрать наилучший вариант.

[Аквалюб]

[member=serafh], Сергей, вот нет у меня уверености что флегма с с такого лепестка потечет в центр колонны, а не по тыльной части на стенку трубы. Если его и пользовать то только с внешним возвратом Изменено 17 мая, 2016 пользователем Аквалюб

[serafh]

Сорри, не практолог, в таких трубах фотить. Там на фото всего два острых зубца, отогнутых немного вниз. Возле стенок трубы зуб в виде трапеции. Он и три выреза не дают флегме стекать по стенке. Это самый бюджетный, но действующий вариант.

Если флегму пустить через наружный тройник, то там никакого, даже небольшого буфера флегмы не будет. Все пойдет в отбор и на возврат. То есть при большом отборе возврата может и не быть. Имхо для меня это не совсем гуд.

[Аквалюб]

[member=serafh], Дык возврат легко регулируется отбором,а буфер там и вовсе не нужен. Да и при твоей схеме открой полностью отбор и возврата не будет.

Чет Кажись мы к основам вернулись )))

[GrOV]

  Аптекарь сказал:

если каждый клапан  настроить на открытие  при Т 82*С (условно), с минимальной дельтой

Всё верно...

Тока нет там дельты...Клапан открыавется один раз и остаётся открытым до

конца ректификации..

[Аптекарь]





  GrOV сказал:

Клапан открыавется один раз и остаётся открытым до конца ректификации..

ну в твоём случае так и есть.....я про тот случай, когда режим меняется или подбирается ,...другая насадка,давление ,мощность, крепость навалки....ну это  больше теоретический   ,а  так  интересный ,самонастраивающийся узел НО

[Виктрыч]

Имхо удлинение трубы не устранит ее тромболизацию промежуточными. Что ведет как следствие потерям оставшегося в кубе спирта. На зерне бывало и до 25% если звезды не сошлись.

[Аквалюб]

[member=Asus], Колпачковой тарелки нет а место где кучкуются примеси в соответствие с Т и КРЕКТом есть.Выше есть график , много раз мелькавший по темам, дык теория с практикой согласуется.
Впервые этот график увидел в темах Михаила и Руди, потом уж и первоисточник начал читать... Ить добавлял я не 5, но 20 см. Изменение качества продукта на уровне самовнушения. А когда из этих 20 см. Сделал ЦП, да УНО, тут без вариантов - качество заметней лучше. Опять же почти всё в соответствии с букварем. Есть не понятки,не все ещё ясно,но эт от недостатка образования,что поправимо.
Да и 300гр. За потери не держу ( а то и меньше) Изменено 17 мая, 2016 пользователем Аквалюб
