Весы продвинутого "алкоголика".

[Z_h_e 75]

Доброго времени суток. По хорошему  надо было сделать видео, но я не успел и  уже пора на вахтовою работу, а поделится хочется. Хотя еще все сыро.

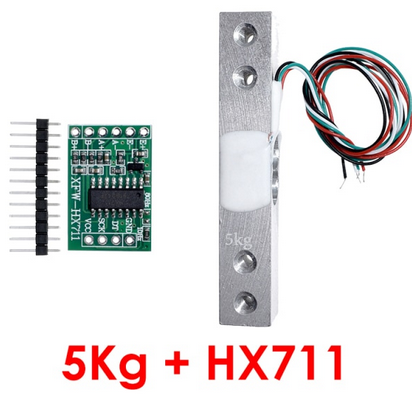

На алиэкспресс продают мостовой тензодатик в купе с платкой АЦП HX711.



На его основе я сделал (ну почти сделал ) весы.



Но просто весы это неинтересно, поэтому кроме веса весы могут вычислять крепость и объем при разбавлении спирта. Это основная задача, ради чего это все замышлялось.



Вычислять плотность и спиртуозность (при 20 гр, есть мысль или руками вносить температуру или измерять, для измерения в реальных условиях).

Так же есть мысль сделать пороги и сигнализацию - т.е. это уже электронный попугай получается.



Считать количество, болтов например.



Ну и возможность калибровать весы, как  иначе.



------------------------------------------

Для платформы весов была разделана на две части разделочная доска и использованы две металлические соединительные пластины.

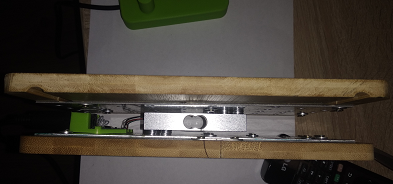

Вот вид на платформу сбоку. Посередине тензодатик, слева зеленое- там плата АЦП HX711 и разъем.

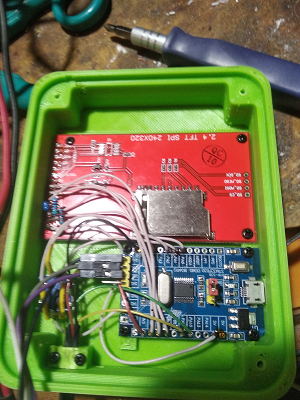

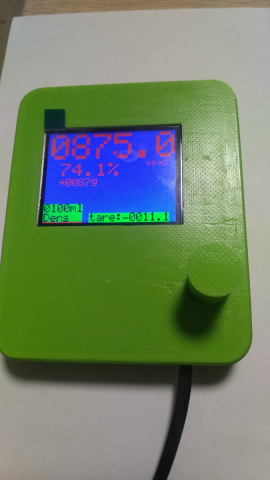

Обратная сторона корпуса микроконтроллера. Дисплей на контроллера ILI9341, плата микроконтроллера STM32F030F4P6 и энкодер. Все соединено проводками. Питается от микроюсб установленного на плате МК.



-----------------------------------------

Вроде как все это работает.  Проверить насколько будет точно попадание при замесе сортировки пока не могу,  и время кончилось и спирта нет.

Честно сказать - это некая проба пера.  Будет у меня время и желание, то надо будет более серьезно подойти к программе МК. Заказал еще тензодатчик на 1кг, сейчас проект заточен под пятикиллограммовый.



Схему соединений, модели для 3д принтера и текущую прошивку выложу попозже. Если конечно интересно кому.



Изменено 15 февраля 2022 пользователем Z_h_e

[dim65 200]

@Z_h_e



типа такого есть в составе какой то новой автоматики на ХД вроде.

скорость отбора в килограммах

если например рект и продукт известной ( ну почти) крепости - вполне имеет право попробовать

еще одно применение.

[Z_h_e 75]

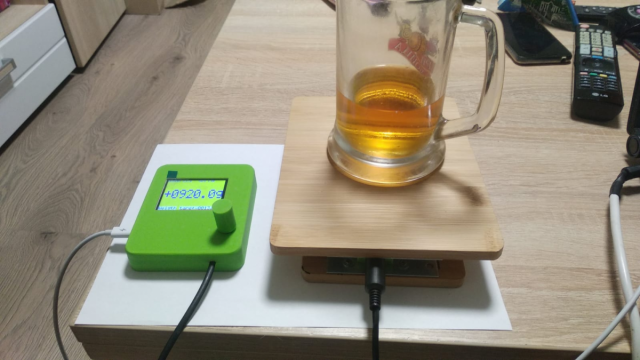

Основная цель - смешивание спиртов. Чтобы не глядеть риски мерников кривым взглядом или не булькать ареометр.  Поставил весы, поставил на них тазик. Сказал весам что льешь в тазик  96,6 спирт. потом сказал что воду, потом, например 60% сэм и весы сразу показывают какая объемная крепость вышла и объем продукта при 20грЦ.



Что получилось пока ХЗ, великой точности точно не будет. Не химик я, недавно узнал слово контракция, будь оно неладно. Но как-то через Ж попробовал встроить и его в расчет, упрощенно.

Но весы вес показывают - это ведь тоже неплохо уже :).



[hardvik 200]

Давно развожу только на весах по калькулятору Руди. Весы старые филипс, но точные до ужаса. Приемщики деталек на базаре пытались тензодатчик переделать, чтоб народ накалывать. Хрен чего получилось.

[Z_h_e 75]

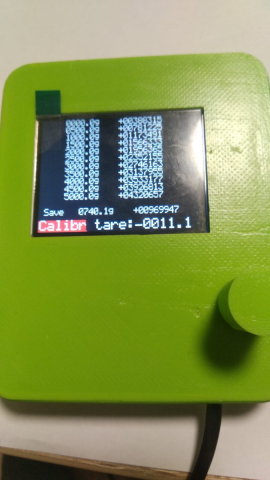

Гирь не имею для калиборовки самодельных весов. Пока сделал с помощью бытовых весов электронных и ёмкости с водрй. Вывод показаний веса сделал до 0,1грамма, по факту точнее грамма вряд-ли получится.



На 1киллограммовом тензодатчике должно быть получше.

[ser64 311]

@Z_h_e эталонную массу можно набирать из монет, там достаточно точный вес

Хорошая тема, особенно если добьешь до повторяемого результата))

[marges 5]

16 часов назад, Z_h_e сказал:

По хорошему  надо было сделать видео

лучше описание )





[митрик 101]

16 часов назад, dim65 сказал:

типа такого есть в составе какой то новой автоматики

К ЛакиБокс от Счастливчика , имеются подобные весы винокура - по ним головы отбираются , потом идёт команда на отбор тела (по УАРТ соединяются с автоматикой) . Ещё какие-то функции выполняют , но подробно не узнавал , мне было без нужды

[Z_h_e 75]

Сляпал быстренько видео. Ожидал лучшего результата.  Когда имитировал смешивание грузиками выходило точнее. Что могло пойти не так? Я не знаю точность мерного цилиндра, не знаю точность, но верю ареометрам, взвешивание внизу диапазона весов.  Ну и  главное, к прошивке я подошел нахрапом, типа ща, быстренько налабаю.  И еще момент, "на столе" я не пробовал смешивать три раза, тоже важно.



Итак что получилось на первом дубле в результате смешивания.

Весы: 46,8% 108мл

Цилиндр и ареометр: 51,8% и 102 мл (при 26гр.Ц, т.е. объем еще упадет)



Кстати, пробовал сахар в воде, прям риска в риску по объему вышло, может случайно.   Еще ранее пробовал залить 20мл спирта и 30мл  воды, что-то около 40% показывало.

В общем надо за матчасть садиться.



Что касается применение данных весов в автоматике, не думаю что это будет нужно. Автоматика пускай сама дозирует, имхо. Разве что как вторичное средство измерения.



Видео на ютуб загрузится, и ссылка заработает.



Изменено 16 февраля 2022 пользователем Z_h_e
