@митрик  Вроде все довольно просто: http://easyelectronics.ru/tokovaya-petlya.html

Попробуй подать 3,3В через резистор 170 Ом, если ТТР будет открываться, то больше ничего и не надо.

А если не получится, то через оптопару и отдельный источник, как в статье нарисовано.

[Greenway78]

Подскажите, какую плату надо брать? А то по запросу ESP, али выдает кучу разных вариантов. Какая по надежней будет?



[митрик]

@Greenway78
https://a.aliexpress.com/_mNmKpu0

Изменено 20 января, 2022 пользователем митрик

[dunkel]

На этой плате хорошо сделано питание, но это все-таки 8266 - АЦП только один, ЦАП нету, да и пинов немного.

На будущее развитие я бы брал esp32 с максимальным количеством разведенных пинов:

https://aliexpress.ru/item/32864722159.html?item_id=32864722159&sku_id=10000014440609820



[dunkel]

Пару слов о датчике давления HX710B.

Несмотря на то, что китайцы указывают рабочее напряжение 3,3-5В, этот датчик адекватно работает только при 5В.

Есть хорошая статья, где это подробно расписано: https://2shemi.ru/datchik-davleniya-podklyuchenie-modulya-k-arduino/

Но я все-таки попробовал подключить этот датчик напрямую к ESP, т.е. от 3,3В.

Результат получился интересный:

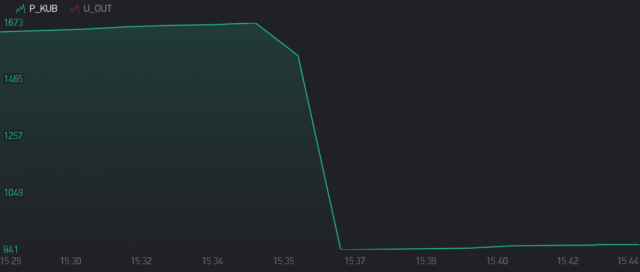

Если при 5В диапазон был линейный 750 - 1677, то при 3,3В он разрывался на первом участке 1637-1677 и дальше 840-1258.

Простым арифметическим действием это легко исправить:

  if ( P_KUB > 1600 ) P_KUB = 840 - (1677 - P_KUB);

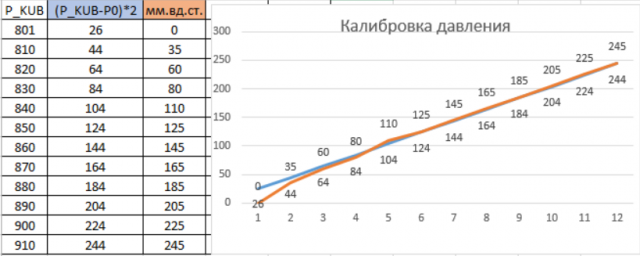

И теперь график выглядит гораздо лучше:





Для калибровки был сделан U-образный манометр, подключенный параллельно датчику давления. Без косяков не обошлось, ибо раньше таких девайсов не делал.

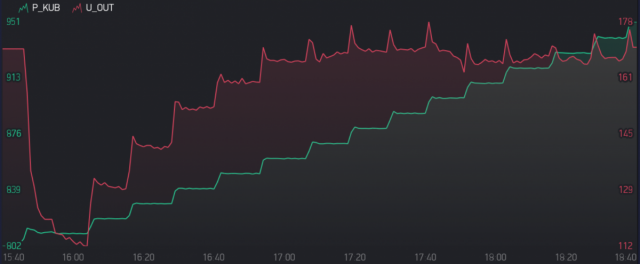

Опыт заключался в ступенчатом повышении давления по прессостату  и анализе значения на U-манометре.







Результат получился вполне адекватный

[dunkel]

Есть косяки в конструкции этого U-манометра , но в целом, хайли лайкали, можно утверждать 1попугай=2мм. вд.ст.

Изменено 28 января, 2022 пользователем dunkel

[Z_h_e]

dunkel, я когда-то пробовал  MPS20N0040D-D. Чисто на столе, а не в бою.  Сделал к нему дифф усилитель, для пробы. Не понравился большой температурный дрейф, хотя казалось бы  мостовая схема,  забросил.  Может я неправильно приготовил. Найти ща не могу куды дел.



Интересно бы проверить его на стабильность на разных температурах в купе с АЦПушкой. Датчик однозначно привлекателен ценой.



Изменено 28 января, 2022 пользователем Z_h_e

[dunkel]

Уж не знаю, какие температуры нужны для этого датчика.

Зачем его пихать в пекло?

[Z_h_e]

При чем тут пекло? Сколько это ?



[dunkel]

Я не знаю. Но температура окружающей среды у этого датчика примерно соответствует температуре на кухне.

Отсюда и КАРЫ.

[митрик]

  В 28.01.2022 в 07:05, dunkel сказал:

1попугай=2мм. вд.ст

Показать

1мм. рт.ст=13.5мм.вод.ст

Можно пересчитать

[Z_h_e]

Температура из куба не передается на ДД?

[dunkel]

1



  В 28.01.2022 в 07:52, митрик сказал:

1мм. рт.ст=13.5мм.вод.ст

Можно пересчитать

Показать

Можно.

Цели и задачи какие?

Изменено 28 января, 2022 пользователем dunkel

[dunkel]

  В 28.01.2022 в 07:55, Z_h_e сказал:

Температура из куба не передается на ДД?

Показать



Датчик Давления (ДД) не имеет ничего общего с температурой.

Но, жизнь внесла коррективы.

Я ничего не продаю, просто предлагаю подумать.

Вероятно, бесплатные решения не очень нравятся тем, кто продает.



[dunkel]

  В 28.01.2022 в 07:55, Z_h_e сказал:

Температура из куба не передается на ДД?

Показать



3м силиконовой трубки с гидрозатвором.

НЕ передается.

Нужно правильно ставить опыты.

[dunkel]

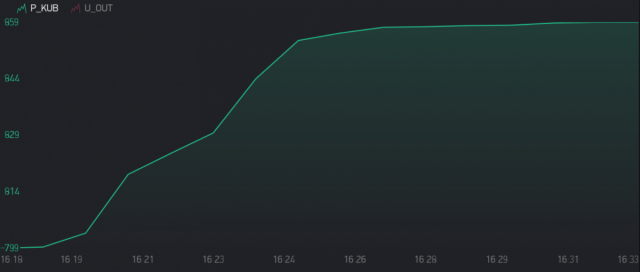

Хотел добавить компенсацию атмосферного давления, а выяснилось, что HX710B в этом и не нуждается. В прошлый раз АД было 748мм.рт.ст, сейчас 735, т.е.падение на 13мм, что примерно соответствует 90 попугаям. Но никаких изменений не наблюдается, как была нулевая точка 801, так и осталась. Как было в пленке 850-860, так и есть. Получается что датчик работает как дифференциальный и на изменения АД не реагирует.

Вроде в даташите на MPS20N0040D так и написано: Range: 40kpa (differential pressure)



[Z_h_e]

Друзья, те кто просматривают данную тему.  В данном топике я увидел применение ДД MPS20N0040. Задал, как мне показалось, интересный и важный вопрос по точности измерения, так как у меня с ним не задалось, но как и писал  я не пробовал его в купе с АЦП HX710B. В ответ сходу получил оскорбление от ТС и, к своему стыду, я на него ответил, не стоило конечно уподобляться, просто я не ожидал подобного ответа (не ожидал это мягко сказано), ведь я задал банальный технический вопрос, который стоило бы обсуждать, имхо. Так что я извиняюсь перед всеми кроме ТС, благо модератор  почистил.

А что касаемо торговли, я не продаю датчики давления (вообще  ничего не перепродаю), подумал может есть альтернатива подорожавшему MPX50...  Да и при чем тут это, даже если бы продавал?

dunkel, пиши обо мне то хочешь, я твои посты, многократно редактируемые, понимать не хочу, в них логики я не увидел, просто просьба мой ник официально не упоминай, а то ведь "колокольчик звенит" форума, иначе бы и сейчас не зашел данный топик..



[dunkel]

  В 30.01.2022 в 16:15, Z_h_e сказал:

просто просьба мой ник официально не упоминай

Показать

А вот тут поподробней, и в мыслях не было упоминать.

Про тебя писать я не буду, пусть другие напишут, ежели достоин.

Про торговлю - "изготовлю автоматику" мне приснилось?

Я ничего не продаю. Мне ничего не нужно. У меня нет вопросов, только ответы.

Пусть модераторы разберутся.



[dunkel]

А в прочем, на хрена я вообще все это затеял?

Оно мне надо? Нет!

Прошу модераторов удалить все мои сообщения и мой аккаунт.

Это официальная просьба.



[Daniil]

[andrei-a.80]

Blynk работает?
