Медь. что из нее можно сделать...

[Антел]

[b][member=3xGAM][/b], ни че не понял...

меняем 8 на 20

[3xGAM]

Из U -образника делаем прямоточник( рубашечник)

[Антел]

[b][member=3xGAM][/b], труба есть 22 мм. Рубашка 28 мм. Стандартный вариант. При длине рубашки около 25 см, гасит до  2 квт.  И ХП прибавит...

Правда не очень понимаю такой деф с ХП. Ту же мощность гасит рубашечник 28х35 мм. По материалам, то же самое, если не дешевле, с учетом ХП. А если надо больше, к нему ХП сделать. ИМХО.

[wolfserg]

Коллеги, хочу изваять дистиллятор на 10 кВт под автономку. Какой конструктив подойдёт? Кожухотрубник?

[Антел]

[b][member=wolfserg][/b],

Кожухотрубник

Вариантом, если проблемы с трубными досками,  рубашечник с проточным ХП, но габариты будут больше. ИМХО.

[wolfserg]

Дима, ХП 22, труба 35, рубашка 42 или 18, 28, 35? Какую площадь надо для этого конструктива на 10 кВт? Насос циркуль. Габариты не критичны особо. Высота кастрюли 1500. Плюс восходящая, думаю, 500...

Изменено 8 января, 2018 пользователем wolfserg

[Антел]

[b][member=wolfserg][/b], тертически, сантиметров 70 для 35 мм с рубашкой 42 и ХП 22 мм, на пределе. ИМХО.

На такую мощность КТ делал.

Посмотри на осьминожку от Алексея. Правда там спираль присутствует. Но увеличит площадь и сократит габариты.

[wolfserg]

КТ 42мм и 7 10мм? Какая длинна? Осьминожка с димротом вроде... Насос придётся менять. Не продавит циркуль димроты нормально. Надо дн10 для циркуля.

[xOther]

Посмотри на осьминожку от Алексея. Правда там спираль присутствует.

Дим, осьминожка это у меня, у Лёхи полноценный трёхконтурный Осьминог. Разница в том что ХП идёт последовательно со спиралью в осьминожке. На 10 кВт надо всётаки полноценного трёхконтурного Осьминога ваять. Алексей испытывал его вроде на 8 кВт и был запас по мощи. Больше киловаттоФ не было))







Не продавит циркуль димроты нормально. Надо дн10 для циркуля.



По циркулю - спираль он шестерушную прокачивает, но по ходу надо будет на выходе из ХП и рубашки краны ставить, чтоб "поджимать" давление в спираль. ИМХО.

Изменено 8 января, 2018 пользователем xOther

[wolfserg]

Если осьминог, ХП 15, труба 35, рубашка 42, спираль 8. Хватит 500?

[Антел]





полноценного трёхконтурного Осьминога

ну да, я как раз про него.





КТ 42мм и 7 10мм?

50 см.





труба 35, рубашка 42, спираль 8

не намотаешь из 8-ки. 2 диаметра, выходит. Там спираль из 6-ки (если не ошибаюсь).

[xOther]

не намотаешь из 8-ки. 2 диаметра, выходит. Там спираль из 6-ки (если не ошибаюсь).

Не ошибаешься. Даже если восьмерку и намотать удастся на ф15, то 15+16=31, а у 35-й внутренний ф33. Итого зазор по стенкам 1 мм.

10 кВт захлебнёт к ипеням. ИМХО.



Если длина не напрягает. Сделай полутораметровую клюшку 18х22. Дёшево и сердито.

Изменено 8 января, 2018 пользователем xOther

[wolfserg]

Да. Я тоже думаю для пара тесновато будет. И циркуль димротный контур обделит напором. ХП с рубашкой 22,35,42 метровый?

Ильдар, а хватит прямоточника 1,5?

[xOther]

Ильдар, а хватит прямоточника 1,5?

Да ктож пробовал. 18х22 с рубашкой 63см хавает 4,5 кВт (на выходе конечно продукт горяченький). Ну а дальше длина по математике.

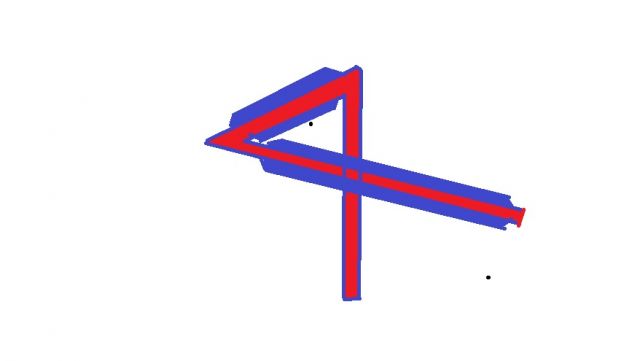

Я бы попробовал сделать прямоточник двухколенный, чтоб балансировку особо не ломать и по компактней будет. Первое колено полметра, второе метр. Но, правда с двумя рубашками, которые подсоединил бы последовательно. Примерно так. ( Рисовать учился у т. Бендера )







Изменено 10 января, 2018 пользователем xOther

[Антел]

Приближенно, по Игорю. 10 см на конденсацию и каждые следующие 10 см на квт, охлаждение.

И Француза спросить. Он многометровые трубы на стенки вешал. Но это еще в загранице...

[wolfserg]

Дима, Ильдар, с площадью и длинной понятно более менее. А как с диаметром паровой трубы на 10 Квт. Не пролетит со свистом в 18 трубе?

[stary-stary]

Не пролетит со свистом

скорость получается порядка 28,(33)м/с ИМХО многовато... ну так, рассекатели-завехрители в помощь

Изменено 9 января, 2018 пользователем stary-stary

[xOther]



скорость получается порядка 28,(33)м/с

А скорость конденсации на первом полуметре?



Не пролетит со свистом в 18 трубе?



 На клюшке 18х22 с длиной рубашки 63см не пролетает же на 4,5 кВт. Пробовать нужно, но у меня 10 кВт нет. Будешь первооткрывателем. Единственное, если захочешь двухколенный делать, предусмотри разборность в изгибе (американка), чтоб чистить удобно было.

Изменено 10 января, 2018 пользователем xOther

[Антел]

[b][member=stary-stary][/b], ага, забыл. На 10 квт 22 мм желательно. Но не сильно превышено. Опять таки, сошлюсь на Игоря. По его расчетам, скорость пара в прямоточнике может быть до 25 м/с.

[stary-stary]

[b][member=Антел][/b], Дык, по его мотивам и смотрел...кто-то на ХД формулу выкладывал:
V=918*P/(nD2)

P - чистая мощность kW
V - скорость пара м/с
n - количество трубок
D - диаметр (внутренний) в мм
для воды числееный коэффициент примерно такой-же
Ну, я-ж сказал: рассекатель-завихритель...

[wolfserg]

35 трубы есть метр. Если с ХП 18 в 28 трубе. С рубашкой метровой 35ой. Проканает с моим ТЗ?



Площади:1,5 м прямоток 18 753 см2

                 1,5 м прямоток 22 942 см2

                 1 м ХП 18,28,35  1381 см2

Изменено 9 января, 2018 пользователем wolfserg

[Антел]





Проканает

с запасом. Только проточный ХП делай.

[wolfserg]

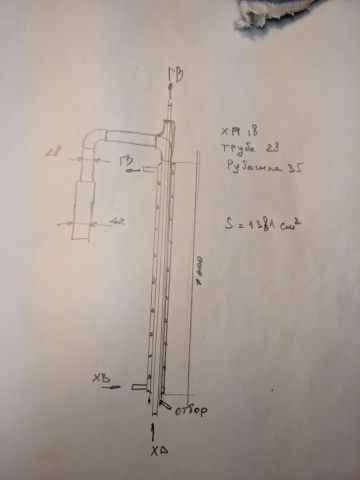

Вот так получается.









Может ХП 15 использовать, скорость пара снизить? Площадь не сильно пострадает.



[Антел]

[member=wolfserg], ХП 18 мм - нормально. Свободное сечение соответствует 22 трубе (почти). Сделай разборным, что бы ХП вынимать.



[attachment=38383:Прямоток10.jpg][attachment=38384:_DSC0215.JPG]

Здесь ХП 15 мм. По резьбе на 1/2" входит, почти без проточки, в заглушку с НР.

Изменено 9 января, 2018 пользователем Антел

[xOther]

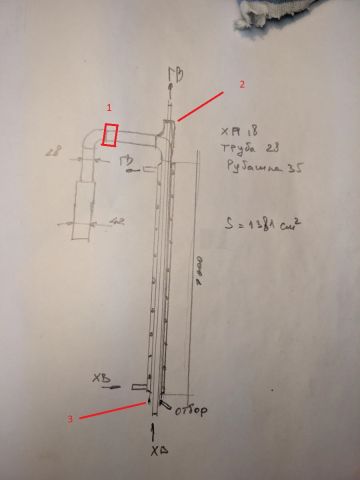

Вот так получается.

См. под спойлером:

1 - поставь американку. Чистить, хранить удобней будет и угол наклона сможешь любой делать по желанию.

2,3 - посмотри как у АлексеяТ на Осьминоге реализовано, чтоб тоже разборный был.
