стек Стек отбора (клапанный буфер)

[Dry Gin 2]

Для тех, кто мечтает обойтись простыми средствами при ректификации, делюсь своей наработкой.

Предлагаю техническое решение под названием клапанный стек или стек отбора.

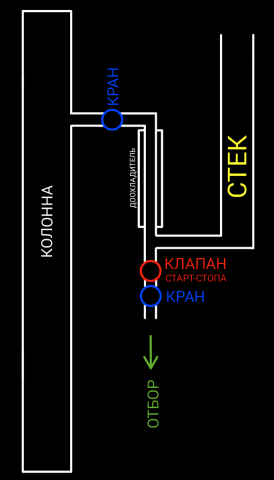

Итак, имеем узел отбора тела, тонкий доохладитель с ТСА, два игольчатых крана, соленоидный клапан и термодатчик с термореле (термостат). Докупаем силиконовый шланг внутренним диаметром 10-12 мм. Ищем или заказываем переходник с ТСА доохладителя на этот силиконовый шланг. Собираем на узле отбора тела своей ректификационной колонны вот такую конструкцию со стековым буфером:

Калпан подключаем к  термостату, установленному в своей любимой точке колонны, как мы обычно это делаем. Дожидаемся очередной ректификации. Разгоняемся, прогреваем колонну, отбираем головы и приступаем к отбору тела:
Открываем верхний кран так, чтобы стек медленно наполнялся. Открываем нижний кран так, чтобы отбор был такой, который мы планировали без стека. Балансировкой обоих кранов добиваемся, чтобы была правильная скорость отбора и уровень в стеке находился примерно на 1/5 выше клапана до уровня узла отбора. И стабильно там держался до первой сработки старт-стопа.

Зачем? А затем, что собрав такую простейшую конструкцию с клапанным стеком, можно, работая старт-стопом исключительно с термодатчиком и клапаном, обойтись без ШИМ-контроллера и при этом получить гораздо более плавную характеристику отбора, существенно повысив равномерность забора спирта из колонны. Вот примерные графики отбора клапаном старт-стопа с разными вариантами компоновки:

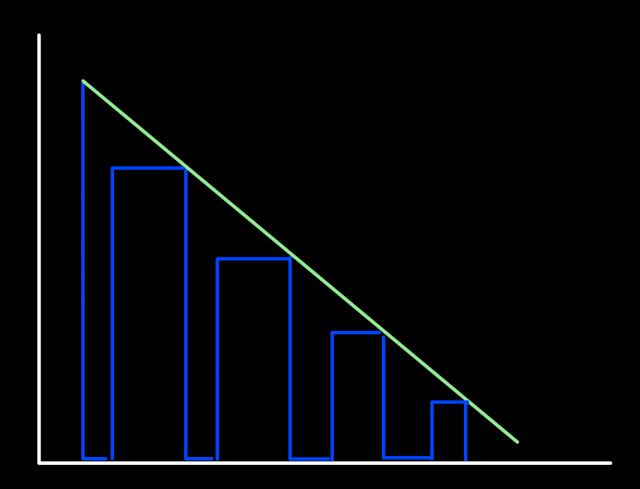

1. Старт-стоп без ШИМ-контроллера

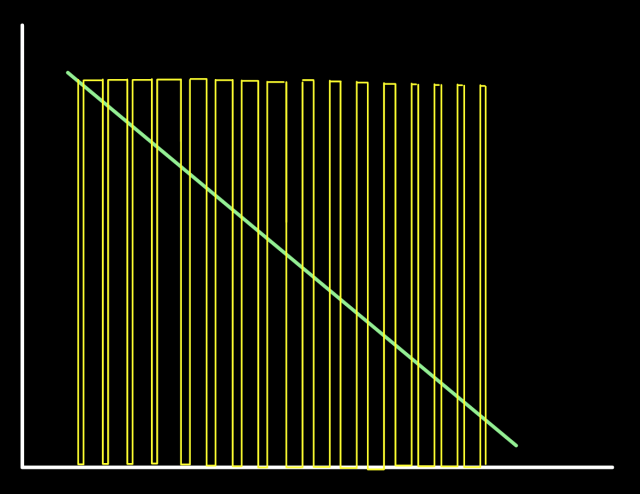

2. Старт-стоп с ШИМ-контроллером

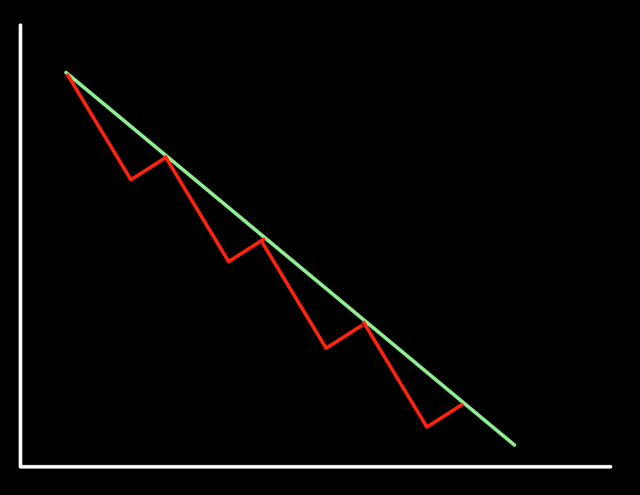

3. Старт-стоп со стеком отбора

Как мы видим из рисунков, стек будет полезен также и для тех, кто пользуется старт-стопом с ШИМ-контроллером. Штиль в колонне будет как при отборе перистальтическим насосом.

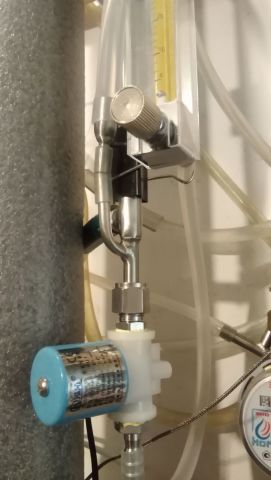

Вот мой стек:

Правда я пользуюсь ещё ротаметром, чтобы в реальном времени знать величину отбора. Но это не обязательно, если есть другие способы контроля.



В процессе отбора, если стоит цель "дожать до воды", то возможно придётся подзакрутить пару раз отборные краны, каждый раз устанавливая тот же начальный уровень 1/5 в стеке. А может и не придётся. Всё зависит от параметров колонны, режима работы колонны и сечения стека.

Не забывайте, что верхний срез стека должен быть выше уровня в отборном клапане, а при эмульгации ещё выше, на величину давления в точке отбора. Плюс небольшой запас. В общем вникайте, задавайте вопросы.

Изменено 24 марта 2021 пользователем Dry Gin
