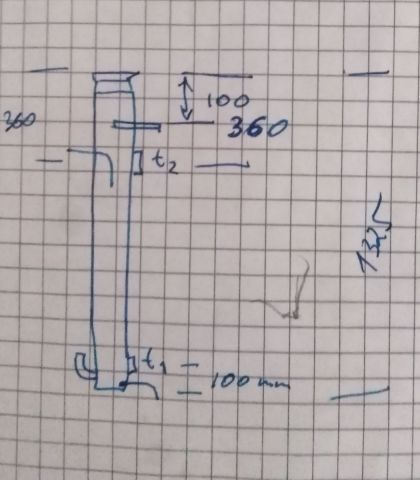

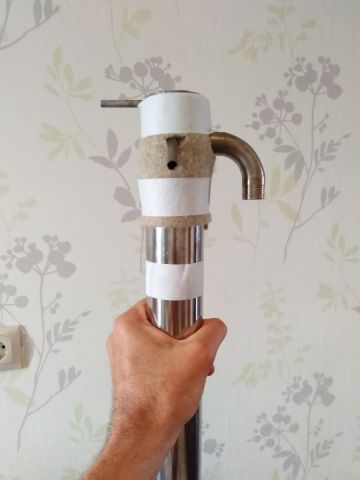

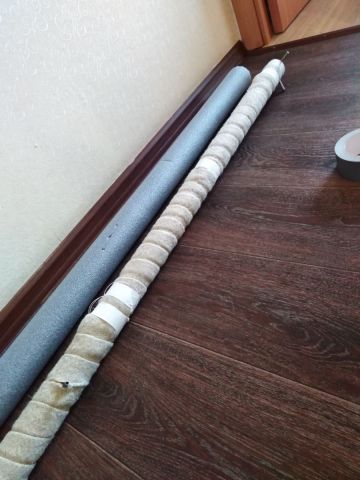

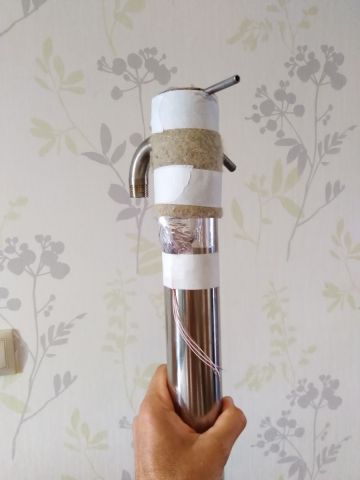

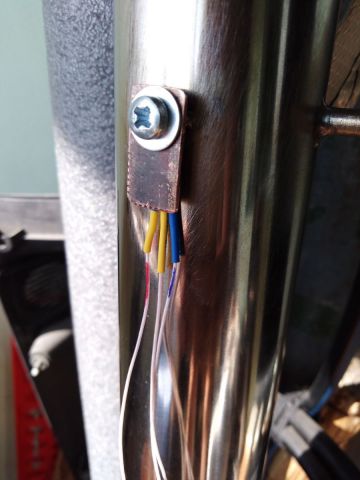

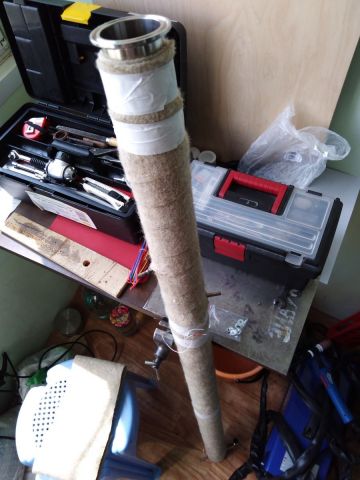

Волька 211 Опубликовано: 18 марта 2020 Царга эпюрационной колонны, делал для НБК. Делал по мотивам БРУ Мекакода. Не понравилось или руки не с того места. Принял решение, что мне это не надо и хочу продать. Цена 2000 руб без учета пересылки. По конструкции. Ниже есть схема. Сделано из трубы 51мм, нерж. Сверху кламп для установки дефлегматора или чего в голову придет. Снизу отбор эпюрата трубка 6мм (наруж) и подача пара 1/2". Подача пара приварена вровень с царгой, т.с. встык. На фото видно еще одну трубку под углом 45° , ее можно использовать для датчика давления или в нее можно вставить датчик температуры. Отверстие в трубке рассверлено под гильзу DS18b20. Сверху царги на расстоянии 360мм от верха ввод СС, трубка 6мм (наруж) в колонне под углом 90° вниз. И на расстоянии 100мм отбор промежуточных фракций, выполнен из трубки 8мм (наруж) трубка срезана наполовину в форме желобка, вварена на всю глубину 51мм, а не как на схеме. На царге установлены два датчика температуры DS18B20 t1 и t2. Все размеры есть на схеме. Царга утеплена. Хорошо обмотана шерстью и чуть корявенько одета трубная изоляция. Корявенько означает, что диаметра нужного не нашел и по шву сделана вставка. Царга продается пустая! Цитата Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
