В связи с изменением в основной работе заказы не принимаем, делаем только от случая к случаю.

Спасибо коллегам-заказчикам!

Хорошей работы на нашем оборудовании!



Теперь мы изготавливаем оборудование и из нержавеющей стали!



Для заказчиков оборудования.

Возврат или скидка от 2 до 7% от приобретаемого оборудования.

Отзыв в группе в контакте, с фотографиями, возврат  3% от стоимости приобретенного у меня оборудования, с видео работы - 5%.
Условия акции:





Указанная сумма переводится на банковскую карту или номер телефона после размещения поста в группе по адресу https://vk.com/public136540165. Выплаты по возврату не суммируется. Возврат производится по максимальной ставке. Размещенные фото и видеоматериалы могут быть использованы без указания автора. Если кому то авторство важно, могу указать. В этом случае, прошу меня проинформировать.
Если уже работающие с моим оборудованием хотят воспользоваться акцией, возврат за отзыв с фотографиями составит 2% от стоимости приобретенного у меня оборудования, с видео работы - 3%.
Денежная выплата может быть заменена на скидку, в размере 7%, при формировании нового заказа.

После публикации отзыва, просьба сообщить мне в личке и указать желательный вид вознаграждения.




Телефон -  8-9О4771З157
E-mail - antel2000@mail.ru
При обращении по телефону или электронной почте, просьба сообщить, что вы "пришли" с форума grainwine.





Изготовление оборудования для дистилляции и ректификации.

По вашему желанию можем скомпоновать аппарат из медных и нержавеющих узлов.

Возможно изготовление почти любого аппарата.

Аламбики и тарельчатые не делаю. Может быть пока...



Использование меди в оборудовании для производства спиртных напитков  позволяет значительно улучшить качество дистиллятов. Медь связывает соединения серы, что особенно важно при перегонке браги полученной с использованием фруктов, зерна.
Все аппараты изготавливаются из меди имеющей необходимые санитарно-гигиенические разрешения.
Пайка проводится безсвинцовыми припоями с использованием специальных флюсов.

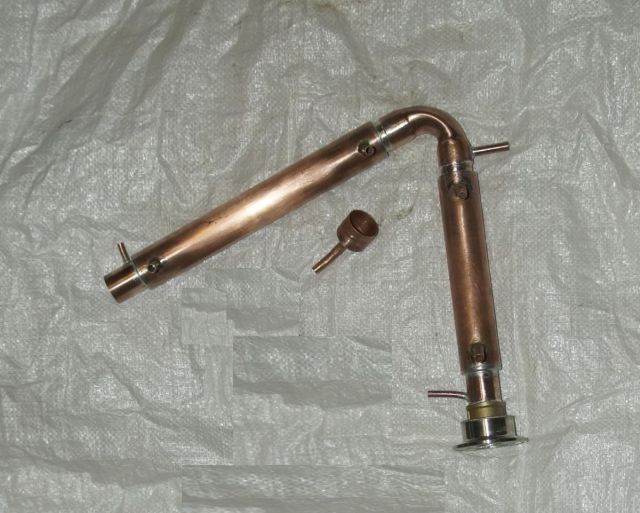

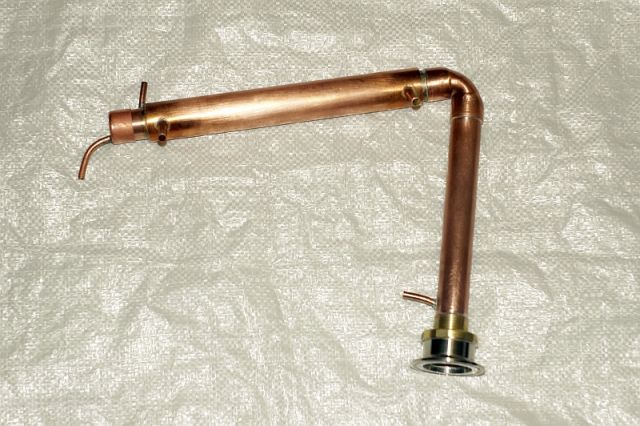

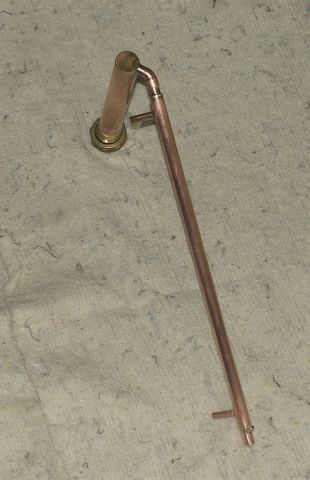

Дистиллятор прямоточный.

Дист 18 22 112


Эта конструкция дистиллятора, с короткой восходящей трубой,  наиболее пригодна для фракционной перегонки.

Во всех дистилляторах используется напайка проволочной спирали для улучшения охлаждающих характеристик, уменьшение расхода воды.

Утилизация до 5 квт нагрева.
Диаметр паровой трубки – 18 мм
Диаметр рубашки – 22 мм, длина рубашки 600 мм.
Трубка отбора –  диаметр 8 мм.
Восходящая трубу диаметром 28 мм, высота 250 мм.
Производительность по браге – до 8 литров в час.
Цена – 4000 рублей.

Новая модель!

Утилизация до 3 квт нагрева.
Диаметр паровой трубки – 12 мм
Диаметр рубашки – 15,8 мм, длина рубашки 400 мм.
Восходящая труба 28 или 35 мм, высота 200 мм.
Производительность по браге – до 5 литров в час.
Цена – 3000 рублей.
(с резьбовыми фитингами на воду - 3100)

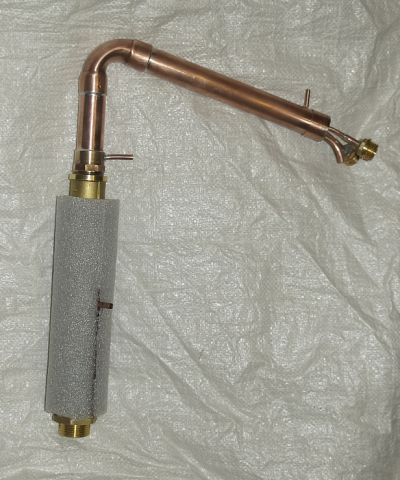

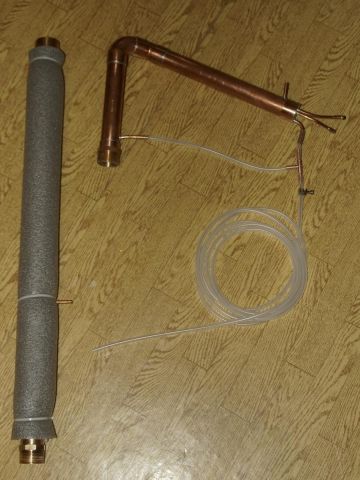

Дистиллятор с укреплением.



дист 18 22


Утилизирует до 2 квт.
Удобен для работы на кухне, на газовой плите.


Дефлегматоры. Могут использоваться для первого перегона и в составе ректификационных колонн.

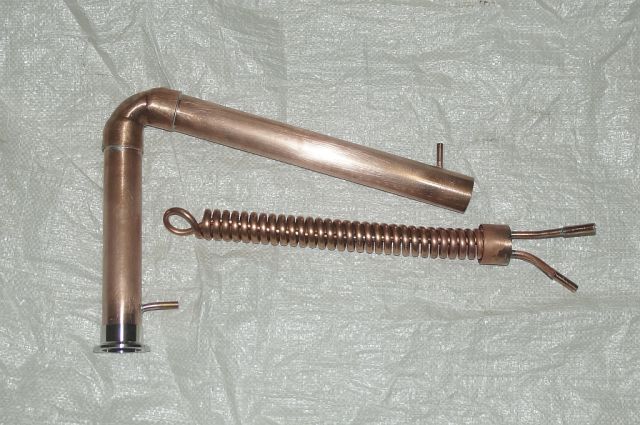

Дефлегматор с холодильником димрота.
Изготовлен из трубы 35 мм.
Восходящая труба – 200 мм.
Димрот 3 м из трубки 6х1 мм.
Подключение под воду, напайка диам. 8 мм. Возможно  -  заглушки на 1/2" для стандартной подводки.
ТСА устанавливается на корпус дефлегматора, что облегчает, при необходимости, крепление температурного датчика безопасности или автоматизации включения воды.
Дефлегматор можно использовать для перегонки браги в спирт сырец.
Производительность в режиме дистилляции– до 6 литров в час.
Цена – 3000 рублей (с резьбовыми фитингами).

Новая модель!

Дефлегматор с холодильником димрота из трубы 28 мм.
Труба 28 мм, димрот навит из трубки 5 мм. Длина около 2,5 метров.
Для мощности до 2 квт.
Расход воды минимальный. Высота 17 см.
Цена – 2800 рублей.

В комплекте с короткой царгой. Общая высота 42 см.

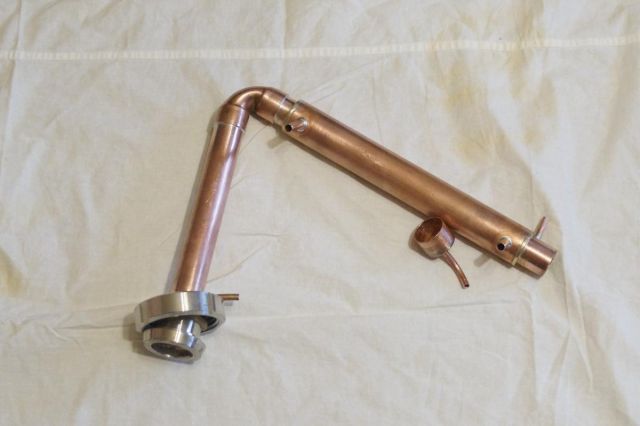

Дефлегматор с рубашечным холодильником.

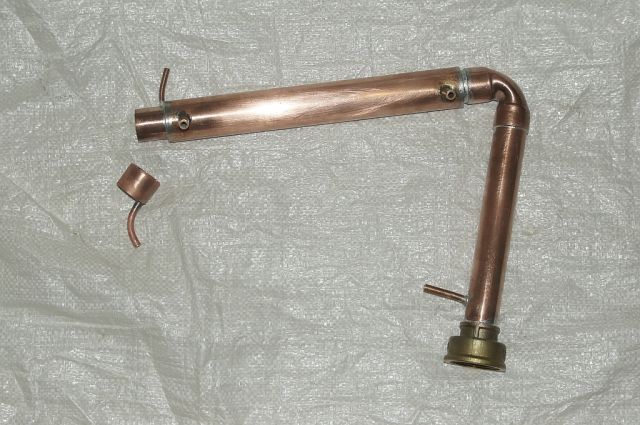

post-627-0-58332000-1519558478_thumb.jpgpost-627-0-82783600-1519558523_thumb.jpgpost-627-0-93593500-1529244600_thumb.jpg
Особенностью изготовления является применение переходных колец, что позволяет уменьшить габариты (длину конденсатора), при сохранении  характеристик.
В рубашке используется проволочная спираль.

Восходящая труба и паровая труба диаметр 28 мм.
Высота восходящей трубы – 200 мм.
Длина рубашки  -  250 мм, диаметр рубашки – 35 мм.
Трубка отбора – 6 мм. Подвод воды – трубки диаметром 8 мм.
Утилизация до 3 квт нагрева.
Производительность в режиме дистилляции– до 6 литров в час.
Цена – 3500 рублей.

Восходящая труба и паровая труба диаметр 22 мм.
Высота восходящей трубы – 200 мм.
Длина рубашки  -  250 мм, диаметр рубашки – 28 мм.
Трубка отбора – 6 мм. Подвод воды – трубки диаметром 8 мм.
Утилизация до 2 квт нагрева.
Производительность в режиме дистилляции– до 4 литров в час.
Цена – 2500 рублей.

Деф с укреплением,  для работы с паровым отбором.



Подробнее об этой конструкции можно прочитать в теме.
Универсальный аппарат для дистилляции и ректификации. При...

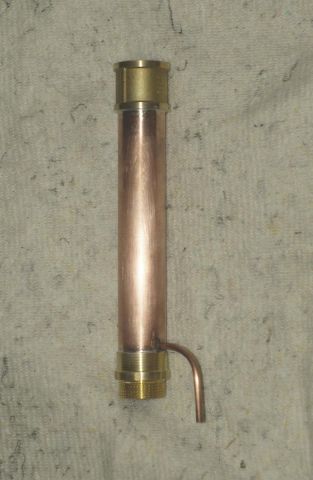

Холодный палец:





Деф с хп1



ХП15 28





Медная колонна (РК или БК) с димротом.
Колонна из трубы 35 мм, деф с отрицательным углом. Длина царги 75 см, диаметр 35 мм. Трубка под термометр в нижней трети царги. Димрот 3 м из трубки 6х1 мм. Подключение под воду сделано для хомутов. Напайка диам. 8 мм. При желании,  можно сделать заглушки на 1/2". Все фитинги на 1 1/4". Утепление - хб. ткань плюс трубная изоляция.
Царга пустая. В наличии нержавеющая РПН. Стоимость насадки для этой царги - 500 рублей. Насадку СПН, при желании, покупайте сами. В комплекте силиконовые трубки на отбор длиной 1,5 м.
Колонна позволяет получать дистилляты, недоректификат (НДРФ). Производительность по сэму, наверное до 5 литров. Зависит от охлаждения. 3 квт утилизирует легко. Производительность по НДРФ до 0,7 литров в час.
Это не спирт, хотя крепость можно получить 93-95 градусов. Продукт на выходе холодный и не требуется холодильник доохлождения.
Цена: 5700 руб.

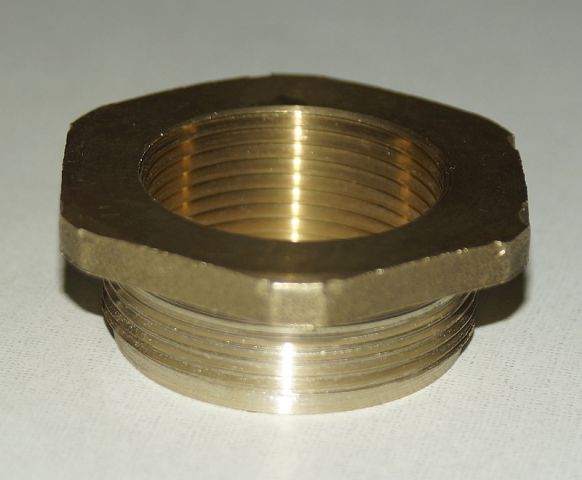

Можно сделать переходную футорку на пивной кег. Цена - 700 руб.

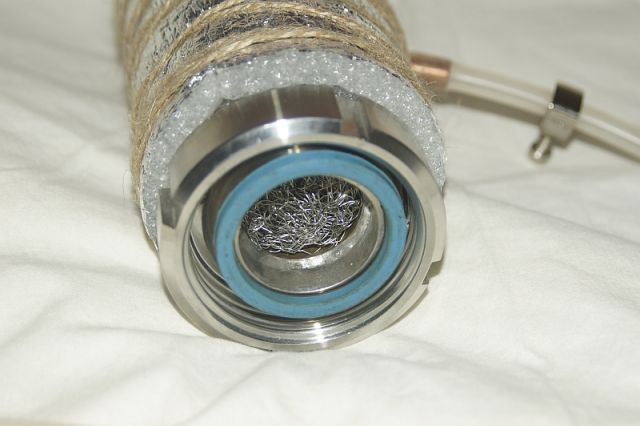

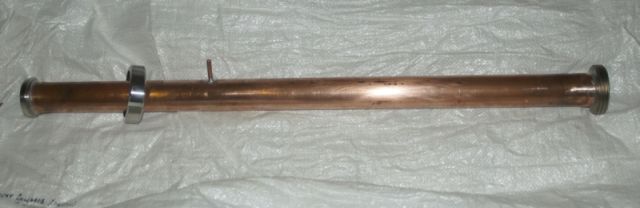

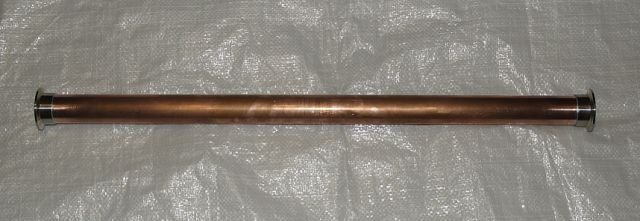

Царги.
Можно сделать царгу длиной 1,2 метра и на ней получать спирт.

Царга с утеплением 35мм-75см - 2000 руб.
Царга с утеплением 42мм-75см - 2500 руб.

Царги можно изготовить любого размера 1 метр, 0,5 метра.

Мочалок больше не будет! Закупался в сети Магнит, но теперь они продают мочалки из оцинковки. То, что попалось на скорую руку,  совсем неприлично-маленького размера (кризис, наверное :mosking: )....

Присоединение к кубу: резьбовые фитинги, молочная муфта, кламп.

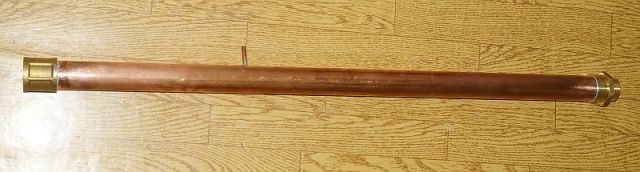

post-627-0-68486600-1474646153_thumb.jpgpost-627-0-98874400-1474646151_thumb.jpgpost-627-0-77968200-1474646155_thumb.jpg

Дополнительные узлы отбора.

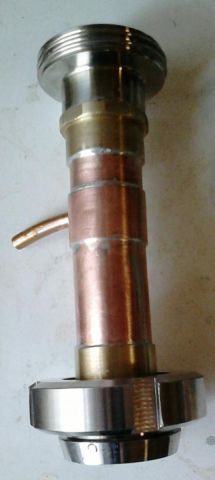

Универсальный узел полного/нижнего отбора.
Диаметр трубы 35 мм.
Стоимость УПО со стандартными фитингами - 2000 руб.
Стоимость УПО с молочными муфтами - 3200 руб.
Стоимость УПО/УНО со стандартными фитингами - 2500 руб. (Высота СПН 3,5х3,5 - 5 см)


Узел нижнего отбора (УНО) с отбором по пару.
Диаметр трубы 35 мм.
Высота насадки - 10 см, две трубки отбора - 2000 руб.
С дополнительными воздушными холодильниками.

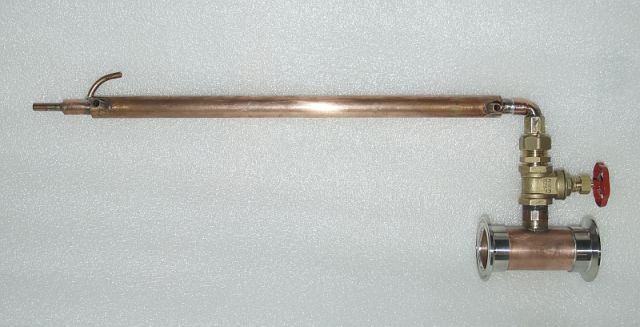

 Узел отбора по пару 2".

Труба. 42 мм, кламп 2", отвод 22мм, задвижка 3/4".


Кубы перегонные.

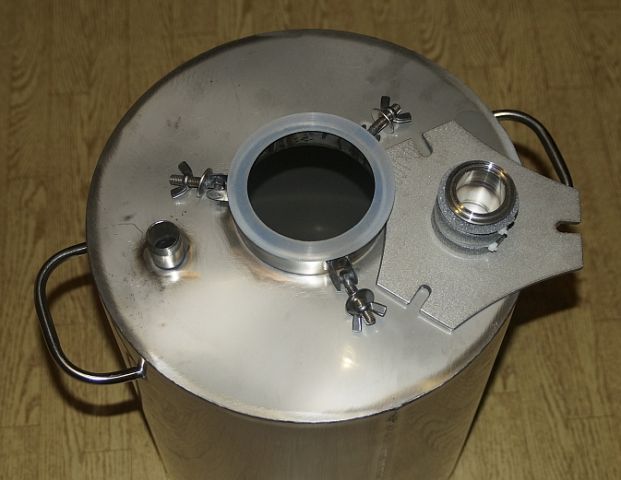

Кубы из нержавеющей стали с широкой горловиной 20, 30 и 40 литров.
Штатно - трубка под термометр.
Стоимость:
20 литров - 5000руб.
40 литров - 7500 руб.

По согласованию, дополнительные муфты для аристоновских тэнов, резьбовые ниппели под слив.
Переход на царгу - резьбовой, кламп, молочная муфта.

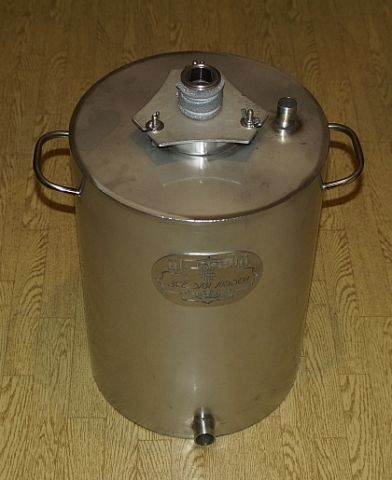

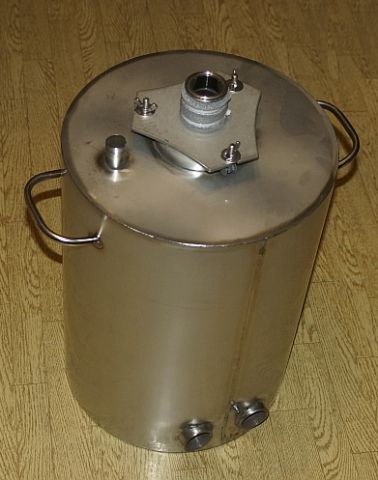

Куб 40 литров со сливом 1", трубкой под термометр, дополнительной горловиной 3/4" и двумя муфтами под аристоновские тэны (11/4") - 8600 руб.

post-627-0-99786800-1486740510_thumb.jpgpost-627-0-58666200-1486740512_thumb.jpgpost-627-0-99158100-1486740507_thumb.jpg

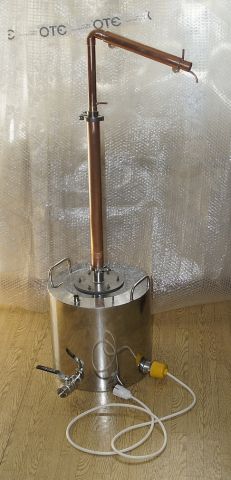

Перегонные аппараты в сборе.

Могут быть укомплектованы кубом для нагрева на газу или тэнами.

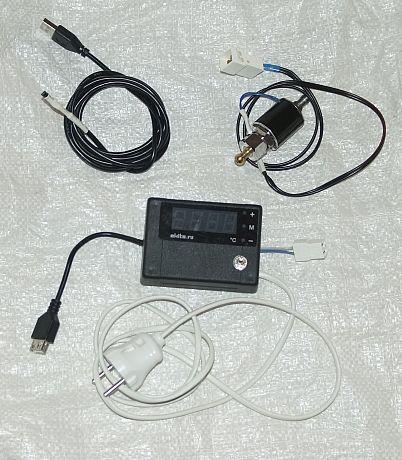

Возможна комплектация автоматикой отбора из темы https://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/

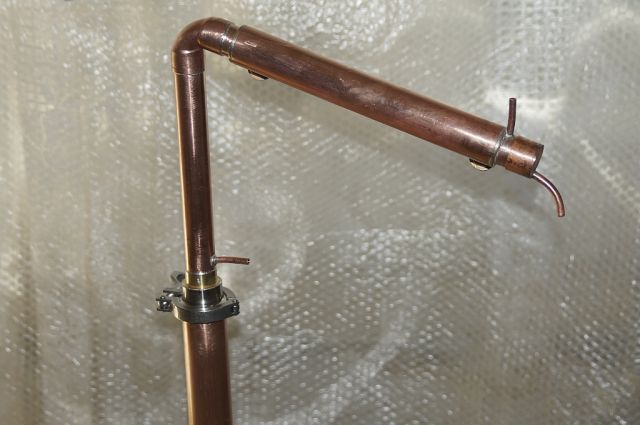

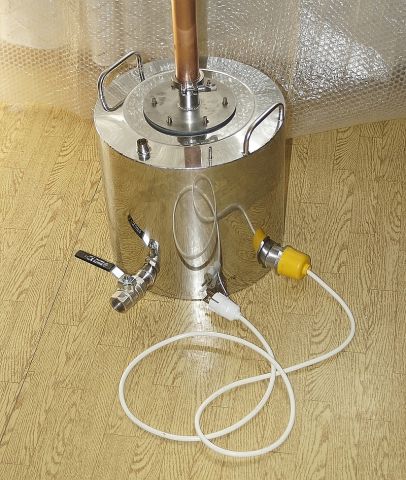

post-627-0-46028300-1504041766_thumb.jpgpost-627-0-95280400-1504041767_thumb.jpgpost-627-0-02324000-1504041770_thumb.jpgpost-627-0-15685900-1504041765_thumb.jpg


Дополнительно:
Зажим на отбор - 150 рублей.
Для трубки до 6 мм, внутренний диаметр. Резьба М3 позволяет точно регулировать отбор продукта
Трубки силиконовые 5мм - 120 рублей метр.
Термометр цифровой  (барбекю) - 600 рублей.

Цены на дополнительные комплектующие уточняются на момент заказа, в связи с изменением стоимости закупки..

Деф можно облудить. Можно, для увеличения производительности по НДРФ сделать царгу из 42 трубы. Все это уже стоит дополнительных денег и обговаривается отдельно.

Фотографии изготовленное оборудование можно посмотреть здесь.






Инструкция по работе на насадочной колонне с дефлегматором.

Инструкция (РК с наклонным дефлегматором) 2015.doc

Альтернативная ссылка   Инструкция (РК с наклонным дефлегматором) 2015.doc


Изменено пользователем Антел
  • + репутация 3
  • - репутация 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Начинаем изготовление латунных штуцеров для термометров и датчиков.

Штуцер сделан для пайки.

Два варианта.

Для диаметра 4 мм (Китайский термометр) и 6 мм (датчик DS18B20 в гильзе).




Герметичность конструкции проверена опрессовкой воздухом на 1 атм.

post-627-0-05134000-1506965443_thumb.jpgpost-627-0-88064900-1506965449_thumb.jpgpost-627-0-49952100-1506965452_thumb.jpg



При желании заказчика штуцер устанавливается в царгу.

Стоимость штуцера 500 рублей.



При необходимости можно продать отдельно.

Изменено пользователем Антел
  • + репутация 2
  • - репутация 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Новинки.

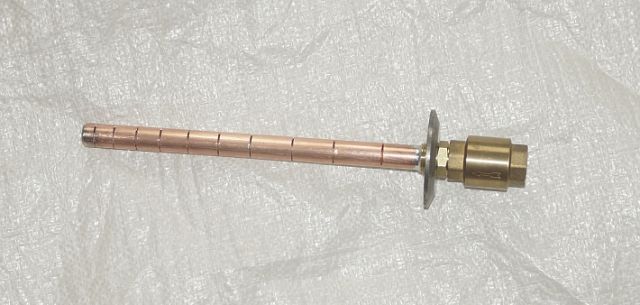

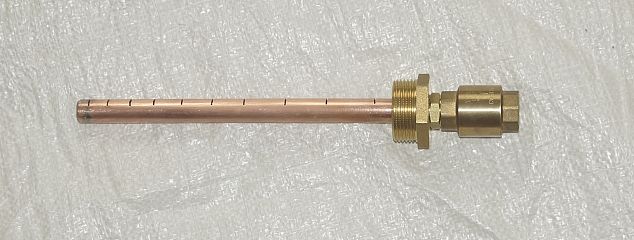

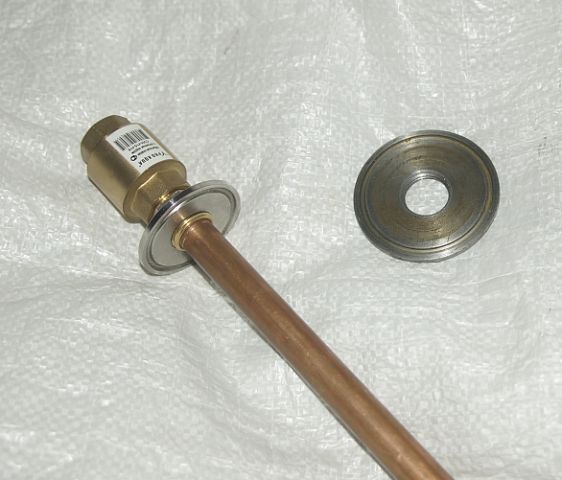

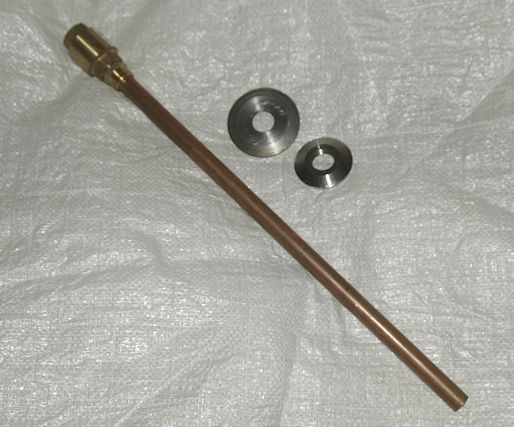

Барботер.

Специально выкладываю "полуфабрикат".


Сделан на ниппеле 1/2" с обратным клапаном с латунным механизмом. Длина - под конкретный куб.

Цена - 1000 рублей.

В сборе:


За счет резьбового ниппеля можно установить с футоркой, например 1/2"-11/4", если под аристоновский тэн, или с переходником под кламп.

Футорку можно купить в любом сантехмагазине. Нужно, могу скомплектовать.

Цена на переходы под кламп 1,5" и 2" - 300 рублей.

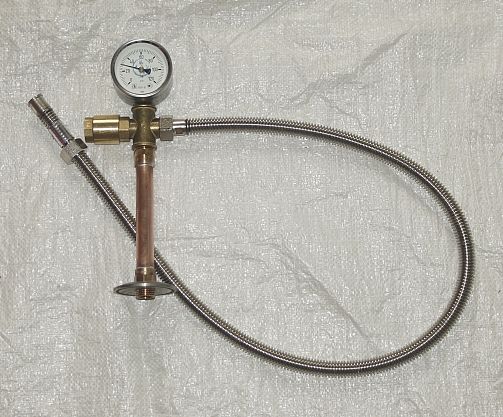

"Голова" для куба, для использованеия в качестве парогенератора.

Резьба 1/2" НР.


Цена  с нержегофрой 1 метр и обратным клапаном - 1500 рублей.

Дополнительно: термометр, маноматр или термоманометр (850 рублей).

Переход на горловину кукба - отдельно.

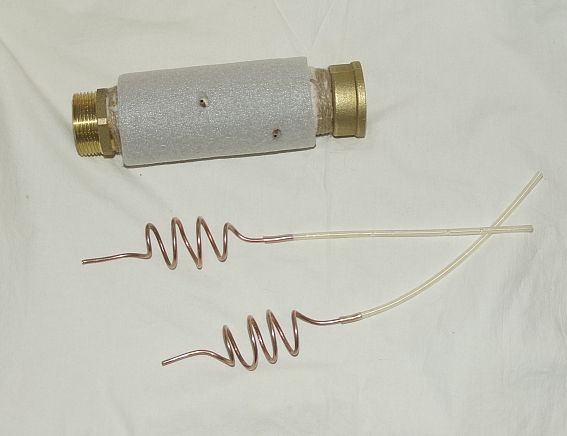

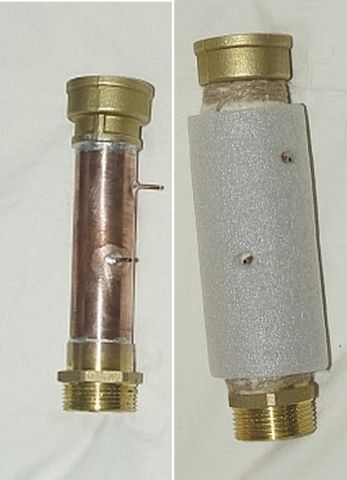

Царга пастеризации.

Труба 42 мм, насадочная часть - 20 см.


Стоимость со стандартными, резьбовыми фитингами, без насадки -  3100 рублей, с клампом 2" - 3700 рублей.



Модификация царги пастеризации. За счет изменения конструкции царга пастеризации стала менее материалоемкой и дешевле в изготовлении.

Характеристики не изменились.  Труба 42 мм, насадочная часть - 20 см.


Стоимость со стандартными, резьбовыми фитингами, без насадки -  2300 рублей, с клампом 2" - 2800 рублей.

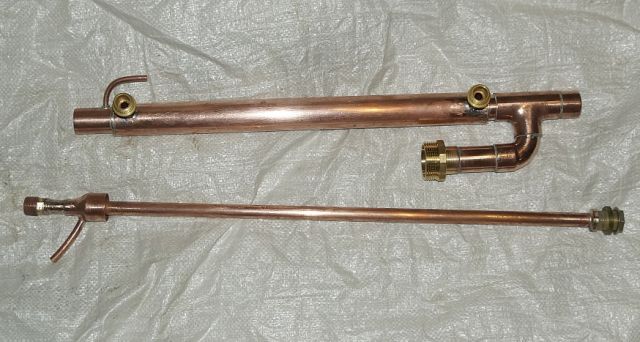

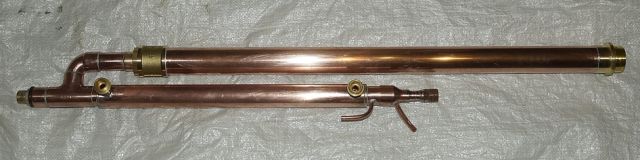

Рубашечный дистиллятор высокой мощности с проточным холодным пальцем.



post-627-0-95815400-1504042278_thumb.jpgpost-627-0-18848200-1504042278_thumb.jpgpost-627-0-96480200-1504042276_thumb.jpg











Изменено пользователем Антел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ГХ спирта полученного на медной колонне.

Дефлегматор - медь, димрот.

Царга 35 мм-120 см - медь.

Насадка СПН 3х3 от Селиваненко.









Изменено пользователем Антел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Резерв

Изменено пользователем Антел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

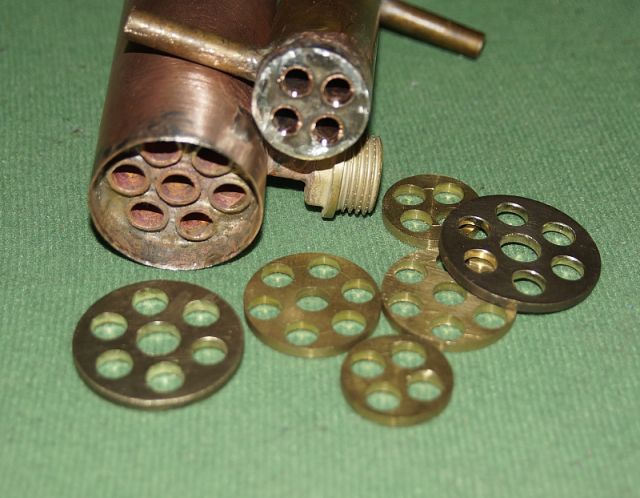

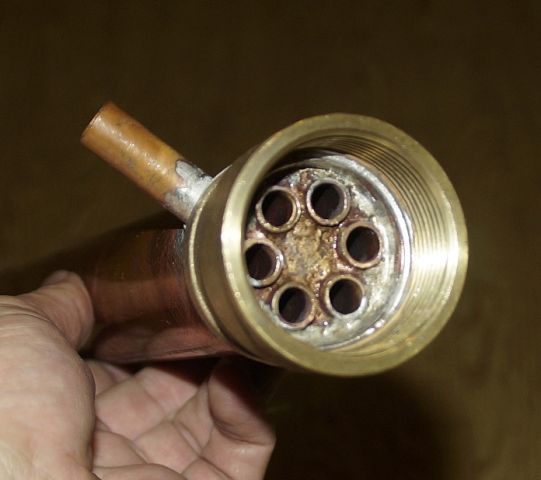

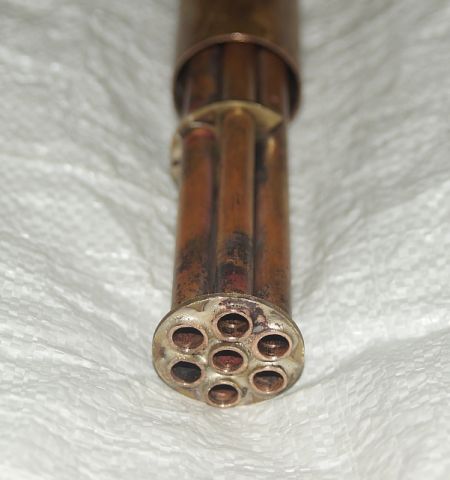

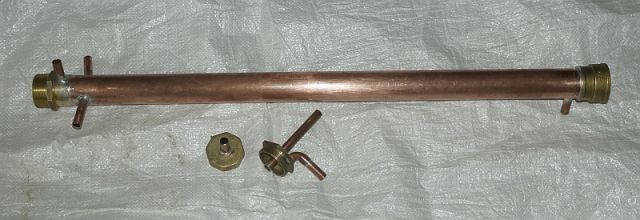

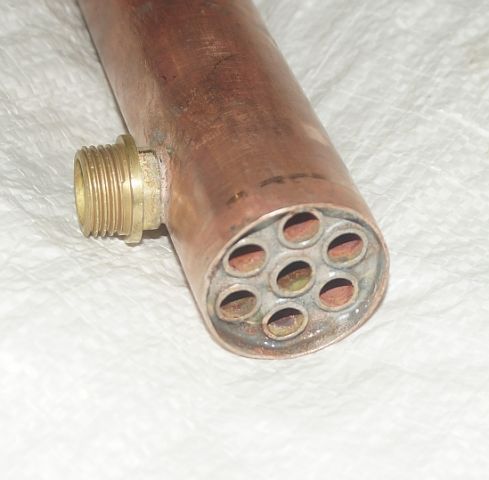

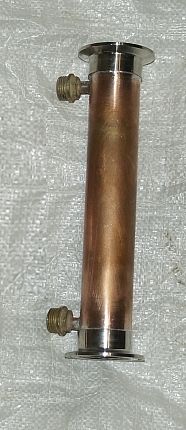

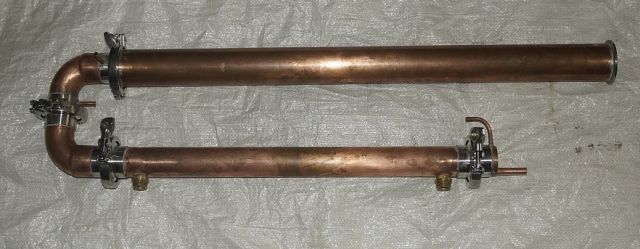

Как то не доходили руки выложить фотографии кожухотрубников.

Это оборудование изготавливается  по согласованию.

post-627-0-17105100-1500131940_thumb.jpgpost-627-0-52782100-1500131930_thumb.jpgpost-627-0-00295900-1500131933_thumb.jpgpost-627-0-42033300-1500131935_thumb.jpg









Изменено пользователем Антел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Некоторые образчики сделанного оборудования.



Дистилляторы:

дист 22 28

дист 18 22

дист 15 18


Колонны с паровым отбором:

колонна с пр

Дист уц

колонна2х



Колонны с жидкостным отбором:

кс2

к72

колонна1



Изменено пользователем Антел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=alchimic][/b],  не знаю. Кинь майл. отправлю файл. Про бражную не понял. На фига припаивать деф? Куча головняков, хотя бы с помыть. Прямоточник для чего? На отрицательном или направленном вниз дефе. при заявленной мощности он не нужен. И про три трубки не понял...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проблема вероятно с русскими  именами файлов, периодически могут возникать проблемы с кодировками. Лучше всего латиницей именовать прикрепляемые файлы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

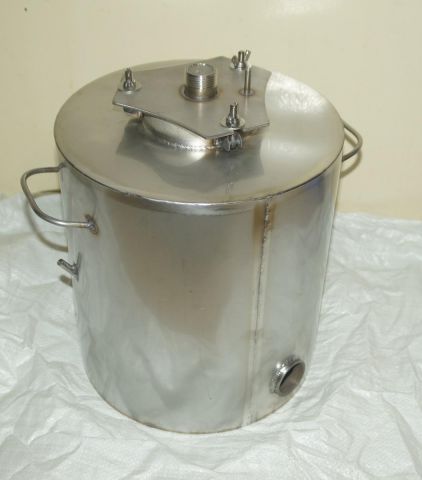

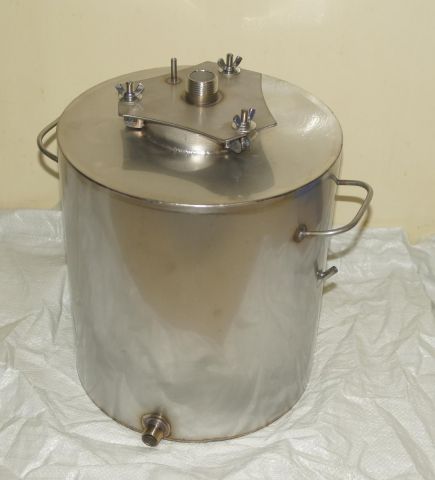

Бак 20 литров. Высота 35 см, диаметр 29 см, горловина 110мм. Муфта под аристоновский тэн, слив 1/2", трубки под термометр и манометр. 1" под аппарат.

Бак 20 литров (2)

Бак 20 литров

Бак 20 литров (крышка)

Бак (горловина)

Изменено пользователем Антел

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Бак 20 литров.

Дим, привет. Какой неснижаемый остаток и с индукцией дружит?

Изменено пользователем anjii

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С индукцией нет.  Неснижаемый около 6 литров (расчетный).

Изменено пользователем Антел
  • + репутация 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С индукцией нет.  Неснижаемый около 6 литров (расчетный).

Добрый день.

Какая цена на 30 и есть ли возможность на 24-26л.?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=igor-nika][/b], 30 - 7500 руб.. 24-26 - нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Antel, сколько приблизительно будет гасить "холодный палец"  и сколько будет стоить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Dynamik][/b],  в районе 1 квт... Честно, не проверял. Рублей 600, вроде...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дим,приветствую.Хотелось бы автоматику в руках подержать,а не фотку рассматривать.Я от тебя не далеко живу,сам знаешь(труба 35-я)Если есть возможность,давай встретимся.Да и другие вопросы есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Закончили автоматику для дистилляции и ректификации (простенькую). Старт/стоп по температуре в царге, регулировка отбора шимом (без снижения отбора), стоп по температуре в кубе. Собственно из за чего трахались - со стабилизированным регулятором напряжения.

Фото для инструкции.

Добрый день! Что-то инструкция  не скачиваеться. И цену можно озвучить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

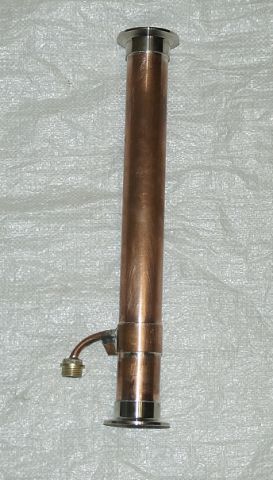

Дим, привет. Получил твою клюшку с царгой, спасибо, качество отличное, ндрф получился супер. Приятель тоже хочет такую же, как соорудишь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=biks][/b],  спасибо. Он написал, но замолчал. Если согласуем, последнему по старым ценам.  Не укладываемся с ростом цен на комплектуху.


[b][member=mav73][/b], инструкцию только что скачал. А где у тебя ошибка? Цена 6500. Но на 2 месяца отпадает. Товарищ, электронщик, уезжает на вахту...

  • + репутация 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=biks],  спасибо. Он написал, но замолчал. Если согласуем, последнему по старым ценам.  Не укладываемся с ростом цен на комплектуху.

[member=mav73], инструкцию только что скачал. А где у тебя ошибка? Цена 6500. Но на 2 месяца отпадает. Товарищ, электронщик, уезжает на вахту...

Может у меня прав не хватает. Нажимание на на файл скачать - пустой экран.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хочу Дмитрию сказать спасибо за аппарат!!! пробовал в деле)))  работает..  царгу закажу чуть позже..лимит с теньгой

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=vag377][/b], Спасибо. Удачи в нашем деле!


[b][member=mav73][/b], попробуй еще так https://sf.1gb.ru/d/0186c62caa/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дмитрий , получил много позитивных ощущений от твоей БК  :good:   Изготовлено качественно , быстро , причем очень дешево )))))  Возникли такие вопросы в процессе эксплуатации : какую мощность должен утилизировать деф  при работе на себя ?    у меня флегмосборник снизу упирается в мочалки , а сверху прижимается дефом , так правильно ?  насколько критично небольшое вертикальное отклонение колонны ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
Эта тема закрыта для публикации сообщений.

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу.

×
×
  • Создать...
