"Сухой закон" Пассивное воздушное охлаждение.

Рекомендованные сообщения

Вороне как то бог послал кусочек ДАРОМ



Вот и мне досталось в нахаляву 5 радиаторов неизвестно от чего и размером 150х170

А тут еще зима наступила и моя жаба прям заплакала поняв сколько дармового холода пропадает...



Вообщем решил сделать воздушный холодильник, чтоб и колонну можно было запустить и в режиме дистилляции прогнать



Изменено пользователем Gagarin
Поправил название

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

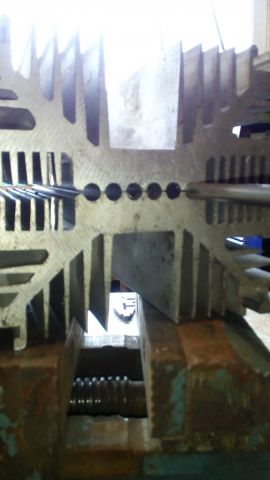

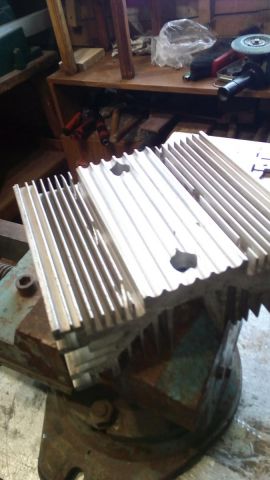

Так как круглое с плоским стыкуется не очень - в радиаторах радиусной фрезой (R=4) выбрали канавки под трубу ф8 мм - влезло 6 шт



post-1913-0-19998500-1545961076_thumb.jpg post-1913-0-76938200-1545961091_thumb.jpg

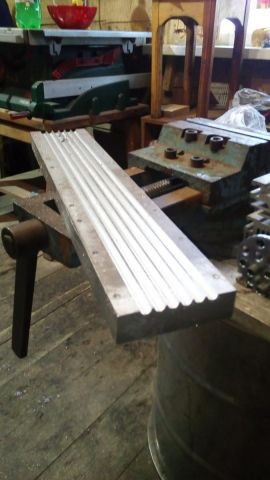

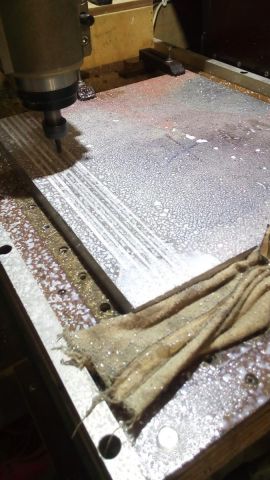

ответную часть решил сделать с алюминиевой плиты на 25 - закупил на директлоте, там же приобрел недостающий, шестой радиатор



post-1913-0-86912100-1545961209_thumb.jpg post-1913-0-65217800-1545961238_thumb.jpg

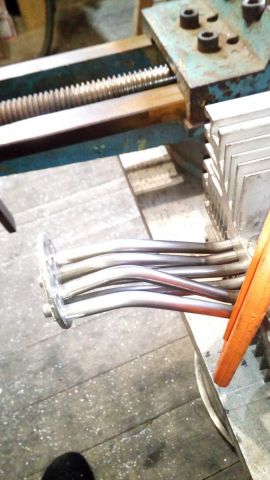

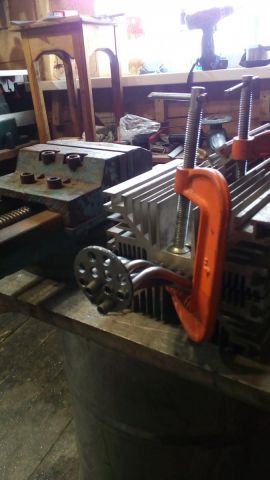

Напилил и изогнул трубочек из нержи 8х1 длинна каждой примерно 600 мм получилась, из них 470 проходит по радиаторам



post-1913-0-73346800-1545961305_thumb.jpg post-1913-0-18289400-1545961336_thumb.jpg



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

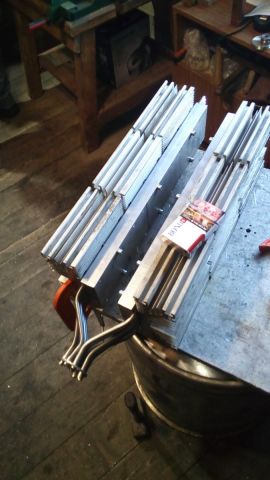

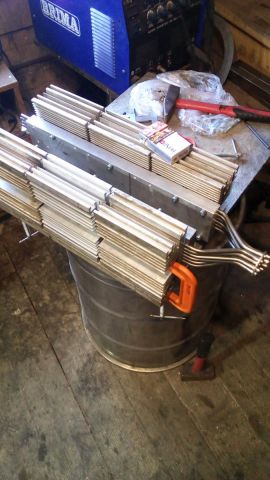

далее все собирается вместе, подравнивается и варится



post-1913-0-82827400-1545963459_thumb.jpg post-1913-0-54215500-1545963481_thumb.jpg



post-1913-0-23690400-1545963502_thumb.jpg post-1913-0-22155600-1545963535_thumb.jpg



Вначале думал узел отбора совместить с холодильником, но потом подумалось что в перевернутом виде он будет мешать работе - потому сделаем отдельный

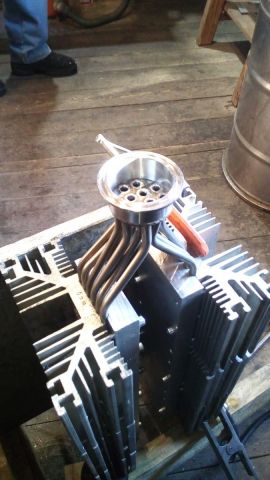

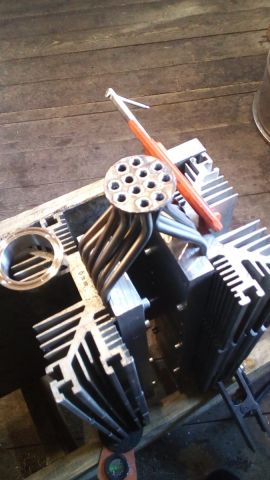

Теперь с обратной стороны трубки собираем в пучек по 6 штук

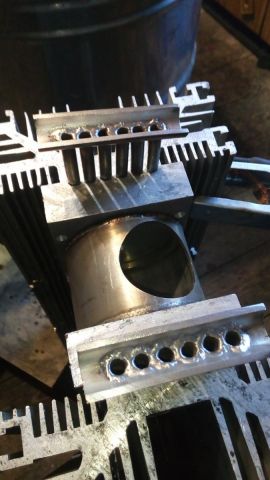

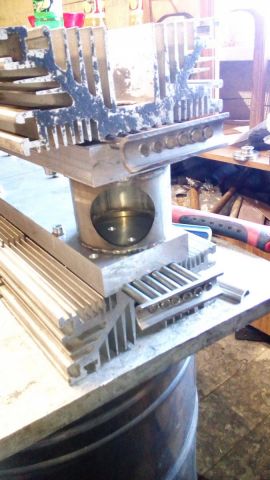

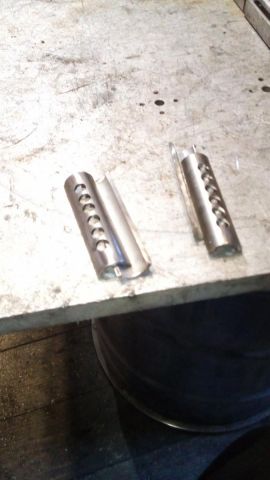

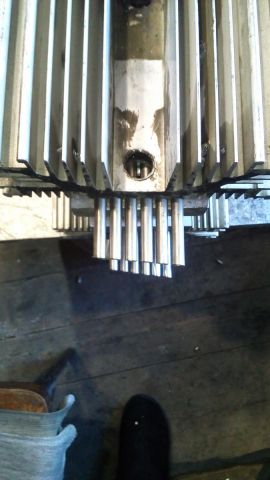

так как расстояние между трубками 2 мм, то решил не выделываться с обваркой по наруже - разрезал трубку пополам и проварился изнутри



post-1913-0-08553700-1545963610_thumb.jpg post-1913-0-52433100-1545963629_thumb.jpg



post-1913-0-07276900-1545963659_thumb.jpg post-1913-0-03129300-1545963685_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добротная работа !

Ф8- по наружке? Проходной диаметр 6мм. не мал ?

Изменено пользователем Аквалюб

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ага - 8 по наружке

посчитал по площади - на выход из 2" нужно 14 трубок, у меня получилось 12 - то есть небольшой подпор существует - как будет в работе посмотрим

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Круть...

Единственно не будет он в режиме дефа захлёбываться? При таком сечении трубок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






не будет он в режиме дефа захлёбываться? При таком сечении трубок.



не знаю, но КТ вроде не захлебываются?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






но КТ вроде не захлебываются?
У меня КТХ 8 труб, 12внутр. в режиме дефа при отборе по жиже при Р=2,5кВт похлюпывать начинает, но только в кубе с большой площадью испарения, видимо это тоже влияет, на меньшем кубе норм. Навалка около 40%.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Захлебываются, и КТ - в первую голову

про ф6 - вообще разговора нет. это ПЦ

ф8 пару киловатт вверх пропустит...

ф10 - более-менее . при длине от 20 см

ф12 комфортнее, но нужно удлинять. иначе пар по центру струячить будет...

короче. уж не помню точно параметров. но самое поганое соотношение у меня было 1(деф) ) к 10(клювом вниз) по квт...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На Ф8 кт я утилизирую пар при варке зерна в пвк 4 кВт но хрюкает при этом сильно, спирт то не вода, но 2,5 то же сжевывает при ректификации, а больше на моей колоне не получается, 6 мм имхо очень узко. Да ещё и изгибы... Придется тебе его клюшкой юзать :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

успокоили  :-)

еслиф что, то на огороде у меня высоты хватает поставить его на колонну в виде клюшки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Интересно посмотреть на результаты полевых испытаний. Удачи, коллега.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

да красиво по сборке, но не эффективно, имхо

в середине плита без оребрения,

бутерброд надо бы сделать  просто из радиаторов с меньшим числом трубок большего диаметра (5-6 шт 10-12мм например)

полностью пассивное думаю не прокатит, если с чем сравнивать- то лучше у Виктрыча сделано на большем диаметре с похожими радиаторами

обдув делать  так непонятно как дуть вдоль иль поперек

но все равно зачёт  по исполнению, пару  идей подчерпнул, сам на воздухе  в гараже работаю  , думаю об апгрейде и рек колонне на воздухе( накопилось и решеток медных с теплообменников и  радиаторов  ), тоже нужно  дэф продумывать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

сам на воздухе  в гараже работаю

А почему не автономка на базе того же сплита? В чём +/-

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А зачем на дистиляции лишний теплоноситель в неотапливаемом помещении, да и мобильность и простота в приоритете. Тема не нова, можно было и сюда запостить

https://forum.grainwine.info/index.php/topic/522-polnostju-vozdushnoe-ohlazhdenie/page-9

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=lsdf][/b],



ответная пластина с 20-ки - потому как притянуть 6 трубок ну очень не просто

радиаторов всего 5 было (шестой обошелся в 1100 с доставкой)  - потому и с двух сторон ставить не стал

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=kiliwin],  исполнение зачет, напомнило кулера компьютерные типа башни

но  понимаю что сложно

так проще как у меня, но не каасиво

https://forum.grainwine.info/uploads/gallery/album_236/gallery_2769_236_115765.jpg

но дистилятор  7 трубок  8 мм , но 7 квт на 2-й перегонке сдувает

как дэф не пользовал , не было задачи

Изменено пользователем lsdf

Поделиться сообщением
