Игольчатые краны из латуни и нержавейки, СПб - пересыл по РФ

[Mixmet3d]

Игольчатый кран для самогонных аппаратов. Во всех хороших аппаратах требуется регулировка подачи воды в дефлегматор, чтоб на верху колонны выставлять точно температуру.

Самогонных аппаратов на рынке море,но у большинства регулировка потока осуществляется струбцинкой (зажим Гофмана), которая пережимает шланг подачи воды. Регулировка таким способом крайне посредственная. Простое и надежное решение "игольчатый кран". Кран сделан для максимально точного отбора .[/size]Также возможна установка на спирт. По началу разрабатывался для собственных нужд, но по мере поступления заявок от знакомых наладилось более менее мелкосерийное производство.

Сейчас  производится краны ТОЛЬКО ИЗ НЕРЖАВЕЙКИ  , 304 И 321:

Краны как в наличии так и под заказ 2-14 дней. Быстросьемы и цанговые соединения предложить не могу. Выполнить можно практически любые резьбы ,штуцера и миниклампы



Не магазин- мастерская по интересам). Оплата  на карту. Отправка по РФ + Беларусь(почта россии, СДЕК, Боксбери.

Адрес: СПб



Фотка для истории.

Глобальные изменения

На дворе 25 год и я с середины 24 все больше и больше впадаю в уныние , занятие кранами превращается в монотонный безрадостный поток. Короче посидев поразмыслив понял что надо что то менять, развивать. Бросать "крановое" дело пока в планах нет, значит развивать.

Развитие ,как не странно, штука двояйцевая...... Можно уйти в объемы а можно в в улучшения. Я выбрал "улучшения" модернизация. Это не означает что старая конструкция плохая. Она просто изжила себя, но вполне работоспособна.

За чашкой чая выделены основные недостатки:

1)Отсутствие активной системы компенсации тепловых расширений

2) Резьба смазывается исключительно продуктом пропускания

3) Резьбовая пара из одного материала

ДИаметры игл и форма слава богу отработаны

Выпущен в ноябре тестовый кран перфекциониста 3шт. часть по знакомым и 1 шт в Елец, на тесты. Результаты у всех более менее схожие. Самое главное при правильной установке (вход ко входу )  натекание отбора за 5-7 часов НЕТ от слова совсем (из за компенсации тепловых расширений). При неправильной 30 грам лишних натекло ( со 150 мл/ч до 180мл/ч к примеру)

Попозже выложу цифирки , они бестолковые , так как все эти отборы зависят от высоты и обьема спиртового столба. Ну так для понимания. Из памяти головы отбирались на 1.5 оборотах, тело 3.5 об крутилки

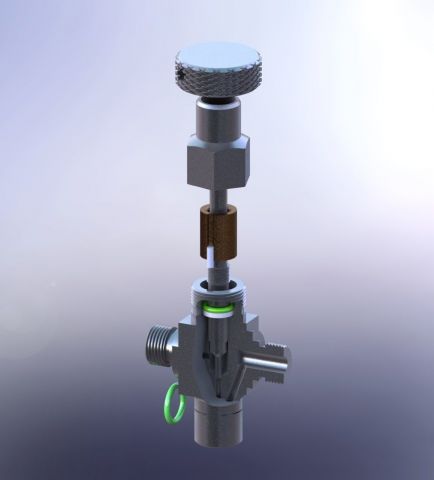

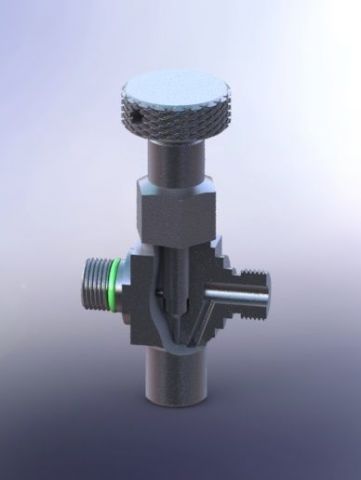

Лично я результатом доволен . Понятное дело что это совершенно другой конструктив с доп. деталями и решениями:





Плюсы:

1)Cистемы компенсации тепловых расширений , стабильность увеличена по максимуму

2) Резьба смазывается силиконом и не как не контактирует с продуктом

3) Двойное уплотнение- Фторопласт нитрил

4) Резьбовая пара : шток- нержавейка, гайка вкладыш- бронза (с продуктом не контактирует)

5) Возможность смены резьбового вкладыша

6) Можно купить тело и докупать только нужные присоединительные фитинги, резьба 12*1

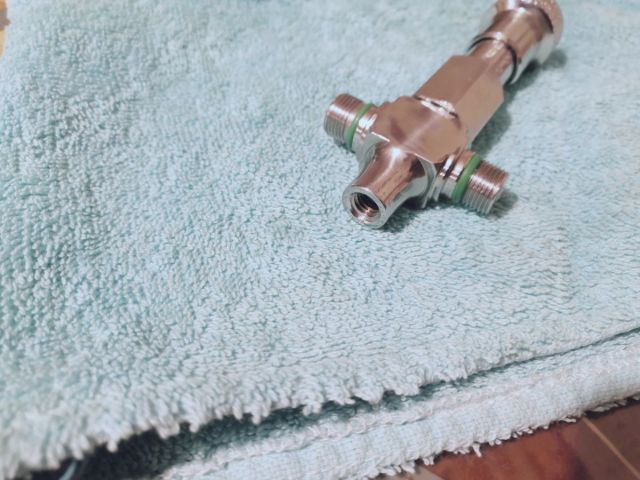

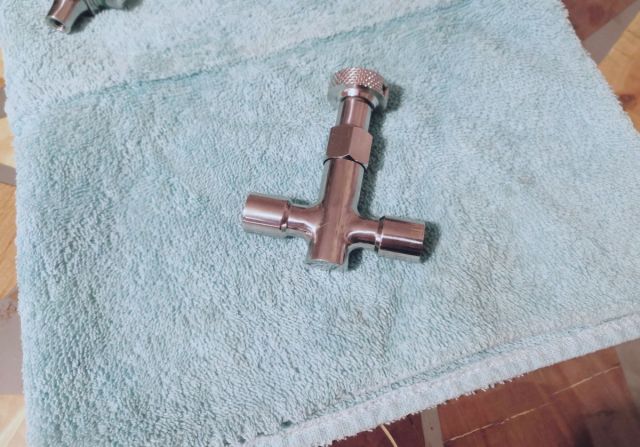

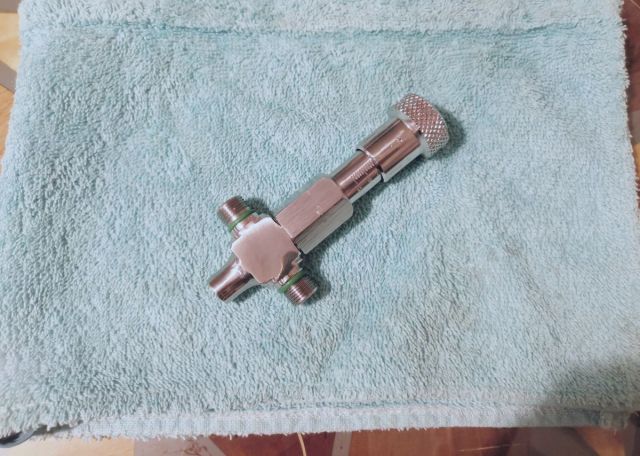

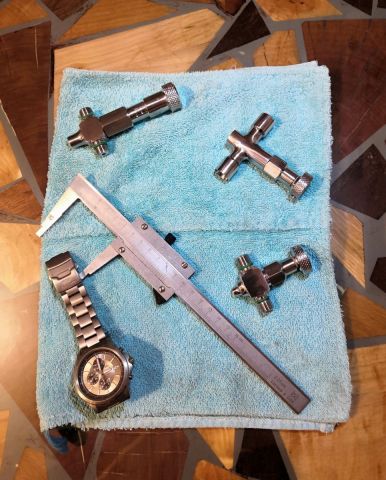

Так же было решено оставить некоторые позиции "Винтажных кранов". Мне лично их дизайн нравится , да и людям пришелся он по вкусу. Но в них применены все новые усовершенствования.

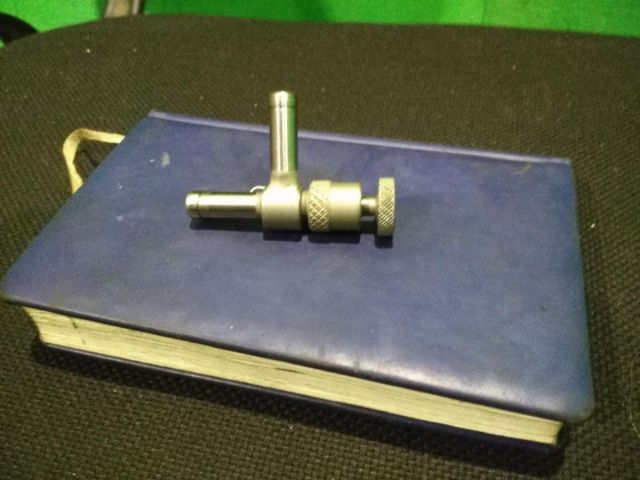

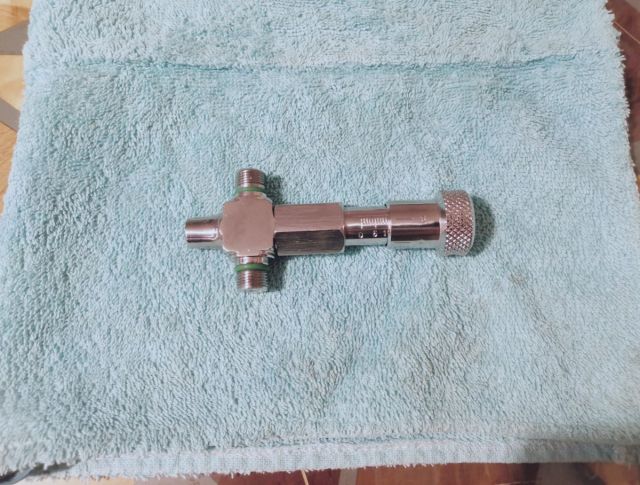

Ну и версия для перфекционистов, с микрометром на борту:









Также внедрена система "комрад" - в тыльной части резьба М8, для крепления крана на резьбовую шпильку хомут (на колонну).





Итого подводя итоги:

1) Старая конструкция снимается с производства

2) Вводится усовершенствованная конструкция кранов

а) высокоточная обычная

б) винтаж

в) краны перфекциониста

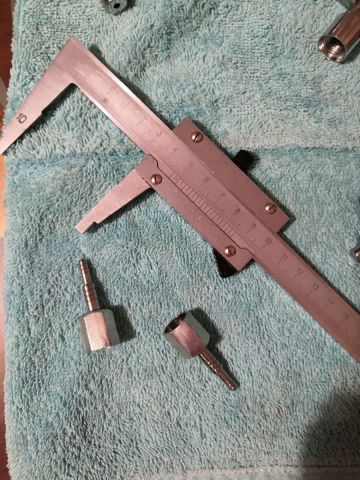

Сменные присоединительные фитинги вот такого плана:





По финансам.... Лично я продаю свое время и опыт, выраженные в изделии.



1) высокоточный обычный:

присоединительные резьба 12*1- 2400р

2) винтаж только прямые:

а) мама 1/4:мама 1/4 -3400р

б) мама 1/4:папа 1/4 -3400р

г) папа 1/4:папа 1/4 -3400р

в) миникламп 1/2:миникламп 1/2-3600р

д) миникламп 1/2:миникламп 1/2 угловой-3900р (на люкстаил 8м, крутилка смотрит на вас)

3) краны перфекциониста- 4900р

4) присоединительные фитинги с резьбой м12*1 ( для этих кранов)

а) м12*1:мама 1/4 -250р

б) м12*1:папа 1/4 -250р

в) м12*1:миникламп 1/2 -350р

г) м12*1:миникламп 1/2 угловой -350р

д) м12*1:ерш 6, 8,10 мм -150р

е) м12*1:штуцер под быстросьем 8,10 мм -200р

ж) м12*1:мама м10*1 -250р

5) + Отправка по РФ, Беларусь(почта россии, СДЕК, Боксбери) среднее 350р, по спб 250р

Всем всех благ....Старым клиентам скидки 10%

ДЛЯ ЗАКАЗА:

https://forum.grainwine.info/messenger/compose/?to=10416

Форма заказа:

1)Формат крана(винтажный , высокоточный обычный, кран перфекциониста)

2) Вход выход (какие)

3) Город получения

Краны по умолчанию спиртовые , конкретно на воду в данный момент предложить не могу. Общение через ЛС ,по адекватному времени мск, пн-пт.

.

Изменено 16 часов назад пользователем Mixmet3d

[Gagarin]

@Mixmet3d, Внутренность крана неплохо бы показать.

[Mixmet3d]

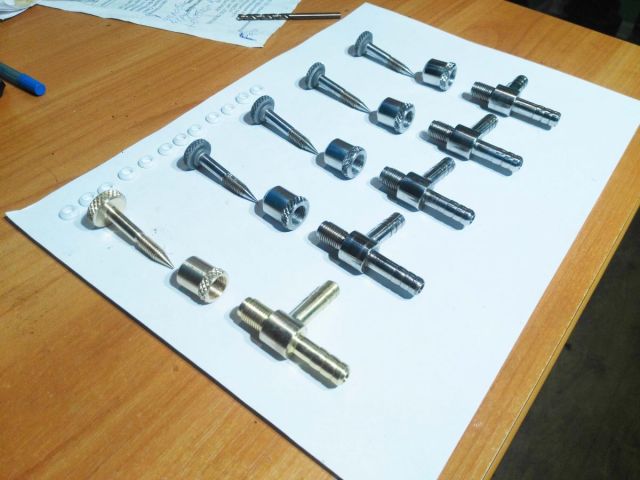

По внутрянке добавил фото. Конструкция простая и надежная. Ломаться нечему.

[Arhis]

а хорошо ли что там уплотнительные кольца резиновые???

[Mihalich]





Из нержавейки 304, уплотнение штока фторопласт.





Из латуни , уплотнение штока резиновое кольцо

На выбор ведь - на спирт - фторопласт, на воду - резина.

[Mixmet3d]

[b][member=Mihalich][/b], Да все верно. Фторопластовое кольцо с нержой  на спирт, это прям для идеала. Оно ставится в конце штока за резьбой.  По большому счету что резина что фдоропласт, жидкость практически не имеет контакт с ним.

а хорошо ли что там уплотнительные кольца резиновые???

На выбор, или фторопласт или резиновое кольцо. Соответственно по традициям на спирт фторопласт, на воду резина.

[akvalang72]

Привет,диаметр штуцеров в наличии из нержи какой?

[Mixmet3d]

Стандартно делаю под шланг 8*10. Штуцер соответственно 8,2мм тело, утолщение на конце 8.6мм. Так плотнее и держится без хомутов.

А так диаметры можно сделать любые в пределах разумного.

нержа 304

[Mixmet3d]

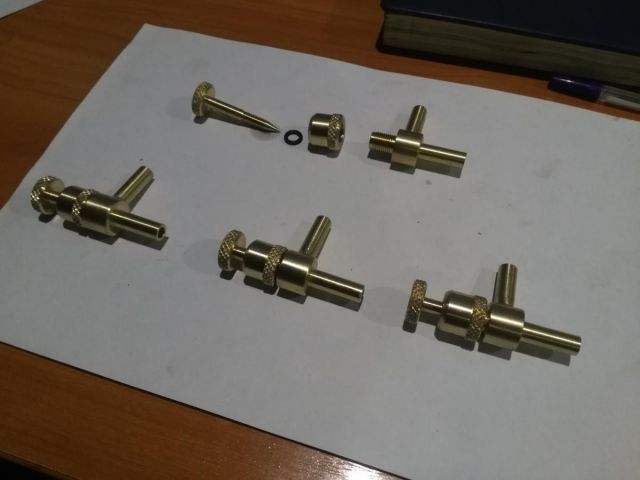

Приветствую Форумчане. Всех с наступающим новым годом. И маленький фотоотчет крайней посылки в этом году. Крантики из латуни уехали в Москву)))

[druid1965]

Добрый день коллега! А капельно какой диапазон регулировок? На нержовом,под спиртосодержащие. И какова цена,если всё устроит, с ремкомплектом?

[Mixmet3d]

Приветствую. Реальный отзыв с четкими замерами в теме не опубликован, у человека интернет глючит на даче. Он ставил его на воду.

 "привет

все забрал. пасиб

вчера сделал пробный пуск (после пайки).

пока - никаких отриц эмоций, при диапазоне 5-500 л в час на входе изменение на выходе с  3  до 5 мл/мин

Закончу баловство - выложу у тебя в теме"

Цена вопроса 815р (кран 800р + доп фторопластовое кольцо 15р)

[Mixmet3d]

Забыл еще одно письмо приложить:

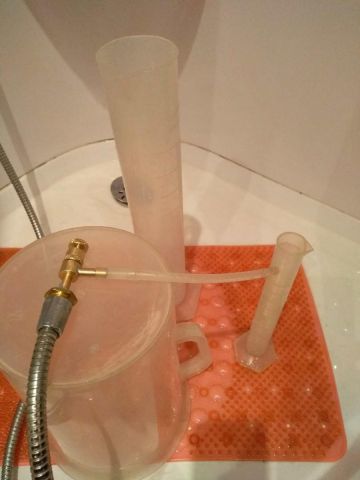

"Короче, 15 замеров показали весьма неплохие параметры
На малом отборе 700 мл вообще разницы практически нет, что при подаче 20 л в час, что при 500
При 24 л отбора на 60 подачи выходит 27 на 500
Испытывал латунь, на Хол воду

Если хочешь - выложи у себя в теме, у меня инет опять дуркует, ща пропадет"

По факту игла имеет конус  15 градусов, проходное 4.3 мм , ход 0.8-1 мм за оборот. Регулировка намного плавнее китайских и некоторых псевдо итальянских кранов.

Изменено 17 января, 2019 пользователем Mixmet3d

[druid1965]

Спасибо! Меня всё устраивает. Далее в личку перехожу.

[Mixmet3d]

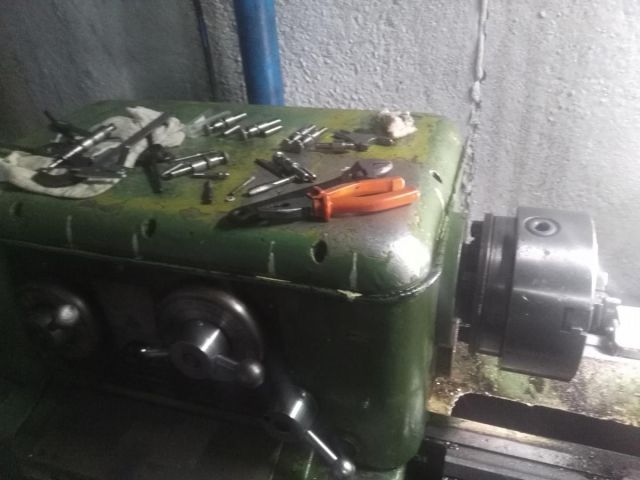

Всем доброго здравия. Еще одна маленькая партия кранов уехала новым счастливым обладателям. Изготовление крантиков далось с боем, замерзло отопление и в цеху было -10гр)))). Суть в том полезно иногда заглядывать в котел что там залито))).

Попрежнему ждем отзывов в теме о продукте. А то кранов отправляется немало да и люди с СПб приезжают забирают. ОБРатная связь товарищи!!!

[Serg Markovich]

Доброго дня, а когда начнем работать с иностранными клиентами Конкретно интересует Беларусь.

[Mixmet3d]

Приветствую. Я собственно не вижу проблем, мы нескольку другую продукцию и в сша отправляли. Вопрос только в стоимости доставки. Если у вас есть конкретные транспортные компании,с кем вы уже работали, пишите в лс отправим ими. Фраза конечно в заглавии ".... пересыл по РФ", надо скорректировать).

Изменено 31 января, 2019 пользователем Mixmet3d

[Mixmet3d]

Творческий процесс! Что дома то сидеть, диван пролеживать)

[яковлевич]

Всем доброго здравия. Еще одна маленькая партия кранов уехала новым счастливым обладателям. Изготовление крантиков далось с боем, замерзло отопление и в цеху было -10гр)))). Суть в том полезно иногда заглядывать в котел что там залито))).

Попрежнему ждем отзывов в теме о продукте. А то кранов отправляется немало да и люди с СПб приезжают забирают. ОБРатная связь товарищи!!!

какое отверстие диаметром куда садится игла,в кране для отбора спирта,сколько оборотов нужно сделать для отбора 400 мл ч.

[Mixmet3d]

какое отверстие диаметром куда садится игла,в кране для отбора спирта,сколько оборотов нужно сделать для отбора 400 мл ч.

Проходное 4.3мм на штуцерах от 8-10мм полное открыдие на 7-8 обороте. Про сколько оборотов на 400 мл/ч точно не скажу. Повторюсь также что это проходное по умолчанию. Можно сделать любые не более 2/3 диаметра штуцера.

Изменено 4 февраля, 2019 пользователем Mixmet3d

[Mixmet3d]

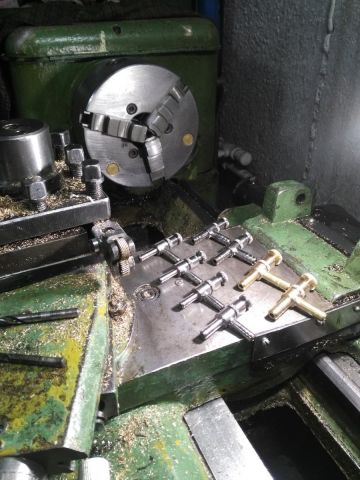

С пылу с жару , прям из под резца, RUS краники отправляются по РФ.  Уважаемые коллеги, тема скоро будет подправлена в сторону расширения ассортимента, цены останутся прежними и будет выбор между матовыми и полированными изделиями. Также огромнейшая просьба при заказе писать внутренний диаметр шланга (какой планируется одевать на краник). Просто очень долго выясняются по переписке параметры "хотелок". Цена не зависит от диаметра штуцеров(в пределах разумного).

[Serg Markovich]

Спасибо, краны приехали В Беларусь + 2 фторопластовых колечка в запас, сделано аккуратно. Отдельное спасибо что заморочились с отправкой малой партии за границу

[Mixmet3d]

Пользуйтесь на здоровье, хорошего и качественного гона. "Отдельное спасибо что заморочились с отправкой малой партии за границу "- краны в массы по всему миру))))

[Тимон]

В сообщении   №20 было упомянуто об расширении ассортимента...  А можно уточнить - что еще у Вас можно прикупить? В ближайшее время собираюсь заказать кран, ну, заодно еще можно было что-то приобрести ( чтобы лишний  раз на почту не ходить!))))

[Mixmet3d]

"chindel"
Ответ на Ваш вопрос -" чем отличаются мои крантики по 800р от алиекспресных за 628р с доставкой"? Кто успел прочитать к то нет , сообщение удалено автором. А зря, диалоги они способствуют к выявлению истины)))



     Зажимы "Гофмана" и китайские, итальянские) краники сподвигли меня к выпуску таких краников которые работают нормально.Зажим "Гофмана" - лично меня выбесил при первой же перегонке. Было решено купить с алишки игольчатый кран, купил.
     Стало чуть лучше , но регулировка мега грубая. 90 градусов поворота штока открывают его уже практически на максимум. Мне это тоже не очень понравилось. Обуславливается это тем что по какой то причине запорный конус очень тупой и в добавок обрезанный + ко всему ход штока 1.25 мм за оборот. Также почемуто у меня пришло уплотнение штока резиновое колечько, что не есть гуд на отбор спирта.

   Вобщем было решено устронить косяки производителей и сделать свой конструктив позволяющий совершать плавную и точную регулировку.
Подведем итог:

1) китайские и итальянские краны - тупой конус, грубая регулировка ( большой шаг резьбы), резиновое кольцо - уплотнение штока
2) крантики продаваемые в этой теме- острый конус( 15 гратусов), мелкая резьба на штоке, уплотнение штока - фторопласт

Ниже фото китайского крана в разборе и для сравнение моих

[attachment=51716:DSC07124.JPG][attachment=51717:IMG_20190123_122523 корект.jpg][attachment=51718:IMG_20190306_203633.jpg]


[member=Тимон],
Список:
1) прямые- штуцера любых диаметров
2) угловые- штуцера любых диаметров
3) прямые резьбовые- любые резьбы и любые выходы (папа ,мама)
4) угловые резьбовые- любые резьбы и любые выходы (папа ,мама)
Цены в основном все по 800р , резьбы выше 1/4 и штуцера больше 14мм +200р

небольшой ассортимент , но какой есть. Попозже углеватор выйдет, сейчас  пользуюсь на коленке собранным из металлолома, но работает . Надо окультуривать конструктив. Фильтрует наура, на выходе кристально чистый продукт без запаха и вкуса сивухи вообще.
[attachment=51719:DSC07592.JPG][attachment=51720:DSC07583.JPG]

Изменено 11 марта, 2019 пользователем Mixmet3d

[POLE]

дифлегматор

исправь на дефлегматор (первое сообщение)





Из латуни , уплотнение штока резиновое кольцо

закупи в китае кучу силиконовых колечек вместо фторопласта. Снизь цену на 20-50руб. И пойдут продажи)





Проходное 4.3мм

многовато. Для отбора голов и спирта в месте примыкания иглы достаточно и 2,5-3мм. Это даст плавность регулировки.

Изменено 11 марта, 2019 пользователем POLE
