Автоматика управления отбором по жидкости на основе модуля STH0024 v3, сопряжение с регулятором мощности РМВ-К

[ser64]

Проект и файлы прошивки перезалиты, инструкция обновлена и дополнена.

[eson]

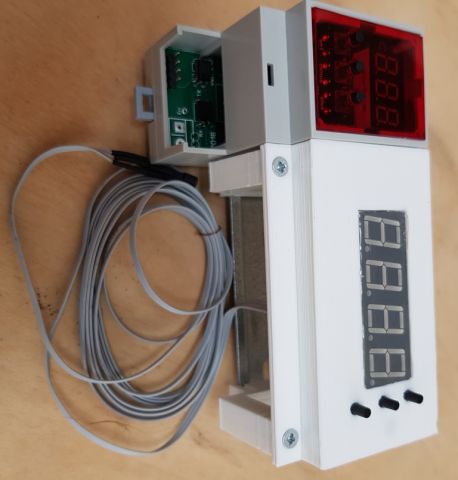

Сделал  корпус для STH0024 на DIN  рейку. STL файлы в архиве.STH0024_DIN.rar

[ser64]

Интересна стоимость коробка

[capsolo]

[member=eson], ну красотисча же, сенсей! Пора принтер расчехлять ;)

[Maverick2005]

Интересна стоимость коробка



итого 50г*1,5р=75р материал + 50г*30р=150 работа

у кого свой принтер есть-хорошо

Изменено 5 августа, 2018 пользователем Maverick2005

[eson]

Интересна стоимость коробка

Вес деталей при печати с заполнением 70% около 50г. Время печати 3часа. Обычно за 3d печать берут  10 - 30 руб. за грамм. Нормальный пластик для печати стоит около 1500руб. за кг.

[Maverick2005]

[member=eson], а каким софтом открывать модель?

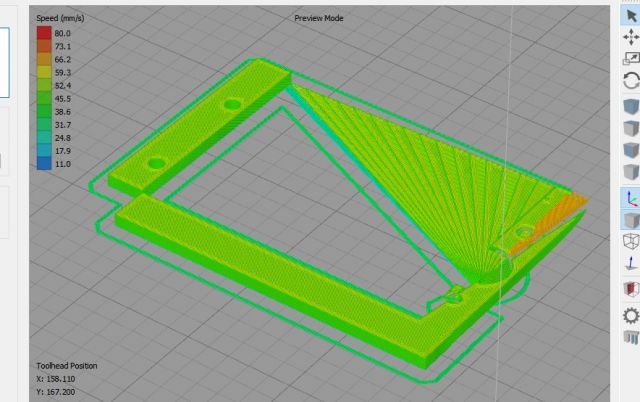

Simplify3D вот так получилось

Изменено 5 августа, 2018 пользователем Maverick2005

[eson]

[member=eson], а каким софтом открывать модель?

Simplify3D вот так получилось

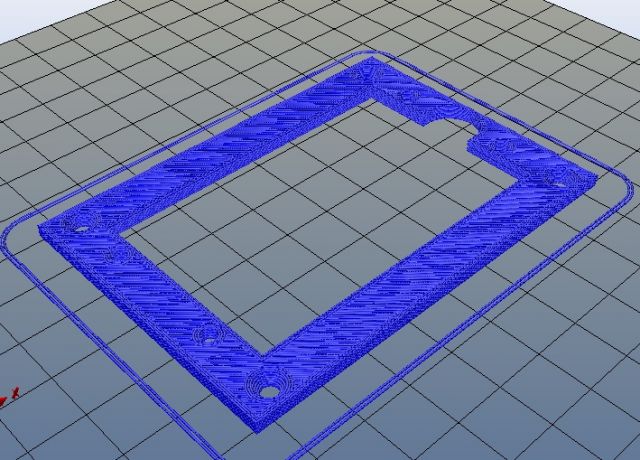

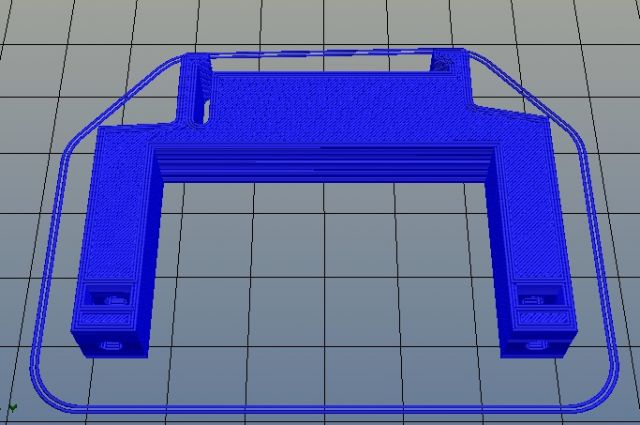

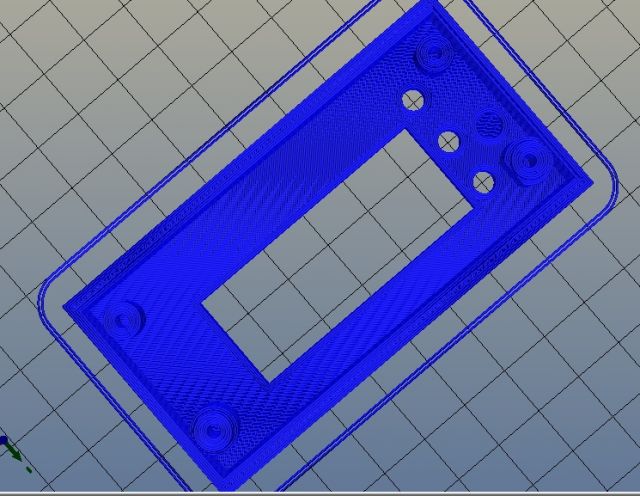

Я использую Repetier-Host и слайсер Slic3r Prusa Edition. Попробуй сделать слайсинг. У меня иногда бывает, что на предпросмотре вылезают артефакты, но нарезка делается нормально.

[ser64]

Вес деталей при печати с заполнением 70% около 50г. Время печати 3часа. Обычно за 3d печать берут  10 - 30 руб. за грамм. Нормальный пластик для печати стоит около 1500руб. за кг.

То есть коробок по заказу обойдется 500-1500 руб?

Изменено 5 августа, 2018 пользователем ser64

[Maverick2005]

Попробуй сделать слайсинг.

не прокатило

но мне сказал товарищ не парится, нарисует в солиде заново))

[eson]

То есть коробок по заказу обойдется 500-1500 руб?

Да, некоторые ещё бывает считают по объему детали. Сейчас думаю не сложно найти человека с 3d принтером в своём городе, а учитывая наше хобби, можно рассчитаться и свободно наливаемой валютой .

не прокатило

 Завтра заново соберу эту модель и посмотрю , что там не так с полигонами.

Хотя у меня нормально открывается

Изменено 5 августа, 2018 пользователем eson

[Maverick2005]

у меня оба товарища с 3д принтерами сами самогонщики))



 можно рассчитаться и свободно наливаемой валютой .



[eson]

не прокатило

но мне сказал товарищ не парится, нарисует в солиде заново))

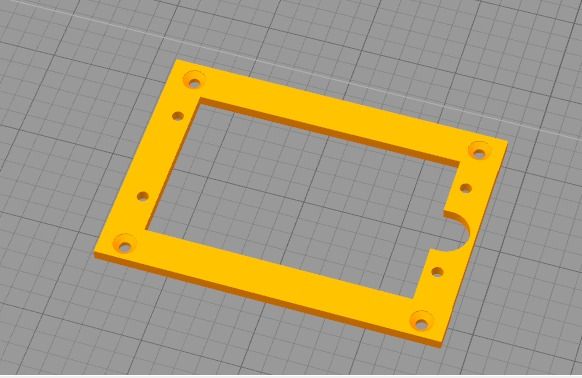

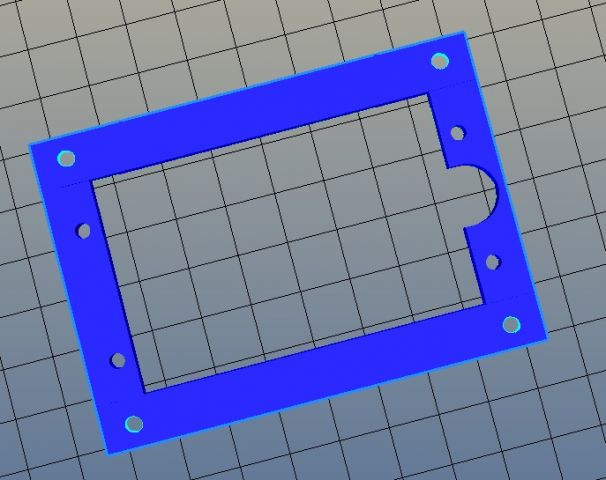

попробуй этот вариант STH0024_рамка4.rar

[Maverick2005]

попробуй этот вариант STH0024_рамка4.rar

 отлично

[Котяра]

Сделал  корпус для STH0024 на DIN  рейку. STL файлы в архиве.1.jpg2.jpg3.jpg4.jpgSTH0024_DIN.rar



А можно выложить исходники? Тоже не получается печать, страшные артифакты вылезают. В Солиде делали?

[eson]

 В Солиде делали?

Нет, рисовал в MS 3D Builder. Исходники в архиве.130818.rar

[Both]

Сергей а пробовали к СТх прикручивать два датчика температуры для работы в независимости от атмдавления? ?



Или больше уже в память не лезет?

Изменено 3 октября, 2018 пользователем Both

[alexeyT]

[b][member=Both][/b],

1.если сажать на шлейф, придется каждый раз при ВКЛ их идентифицировать и прописывать

2. там и так памяти близко к нулю оставалось. после 2-х режимов...

[ser64]

2 датчика не получится, не хватит памяти, нужен другой процессор,есть другие проекты, где это присутствует

После оптимизации кода прошивки 2,6 Волька запихнул еще много чего в 3.0

Изменено 3 октября, 2018 пользователем ser64

[Both]

2. там и так памяти близко к нулю оставалось. после 2-х режимов...

Просто с применением ЦП задумался о наличии второго режима головастого. Все равно льём из по цп. А на дефе капля или ручками. Или вторую стх заводить, тогда смысл второго режима.

[alexeyT]

[member=Both], СТХ - это устройство первого уровня осмысления ..... простое, понятное. недорогое....

на втором уровне нужны уже иные приборы... с 3-мя датчиками Т и 1-2 датчиками Д

следующий этап - замена самих датчиков на высокоточные...

ну и так далее....

цена каждого уровня возрастает раза в 3-4 от начального...

Изменено 4 октября, 2018 пользователем alexeyT

[capsolo]

[member=Both], дружище, по-хорошему контролировать подход хвостов необходимо только при окончании гонки. Если ты делаешь большой объем в течение нескольких суток - не имеет смысла контролировать хвосты в первые сутки. Интерес начинается ближе к 90+ в кубе. Можно просто брать тело в режиме голов, пока не приблизится расчетное время окончания перегона, а потом уже застабилизироваться и контролировать хвосты.

Еще на формуме есть проект "Спиртогон" с двумя датчиками Т в царге, который решает твою задачу, ну а если хочется роскоши - Спиртогон + РМВ с тремя датчиками Т, автоподачей воды, двумя каналами нагрева (разгонный и рабочий с регулятором мощности) безопасностью, заданием объемов фракций отбора и автопереключением фракций. Ну вот подобных проектов на форуме несколько, например HelloDistiller от msg31, а из промежуточных и более-менее бюджетных - данный проект.

Изменено 4 октября, 2018 пользователем capsolo

[Mihalich]





с применением ЦП задумался о наличии второго режима головастого.

Клапан + циклическое реле времени. Или там, на "головах", что-то отследить можно по датчику температуры с точностью обычной DS-ки?

[Both]

 что-то отследить можно по датчику температуры

Не нужен на головах датчик температуры. Поэтому и думал, что если освободить место вырезав режим головы, можно приколхозить два датчика температуры, чтобы не запариваться из-за давления атмосферного

[alexeyT]





что-то отследить можно по датчику температуры с точностью обычной DS-ки?

низзя... нужно Рт100 или 1000 ставить с АЦП , ловить сотки....
