Автоматика управления отбором по жидкости на основе модуля STH0024 v3, сопряжение с регулятором мощности РМВ-К

[ser64 265]

Тема продолжает ране начатую https://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=53178.

Коллега Волька и (я тестирую и помогаю) решили оживить проект СТХ, дополнив его "дружбой" с РМВ-К, выпустив обновленную прошивку V3.5d7



Реализованы следующие функции:



1Связь СТХ и РМВ-К по UART

2 Переключение разгонного режима в рабочий (из  одной ячейки РМВ-К в другую) по температуре 60° датчика СТХ на царге

3 Включение доп. канала (к примеру автономное охлаждение) по переходу в рабочий режим

4 Отключение РМВ-К и всего процесса(включая автономку) по прекращению отбора СТХ

5 Отключение РМВ-К и всего процесса по внешнему датчику "авария"(может быть несколько)

6 Режим проверки периферийного оборудования( в самом начале включаются на 10 сек для диагностики)

7 Введение нового пункта меню "Dist", появилась возможность с помощью внешнего датчика ds18b20(в кубе) контролировать и отключать РМВ-К и доп. оборудование



Если Устройства "находят" друг друга, на дисплее СТХ высвечивается -On- и устройства работают вместе, если связи нет, видим -Off- и каждое из устройств выполняет свои функции без доп. возможностей

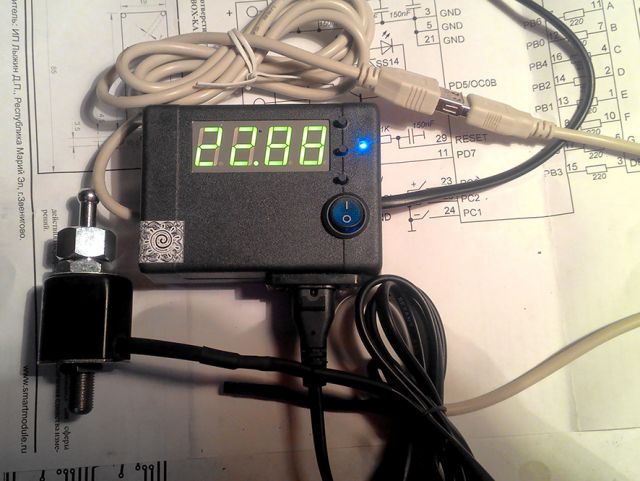

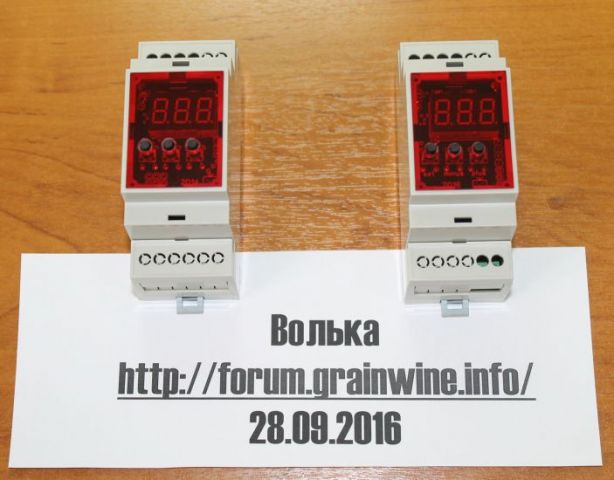

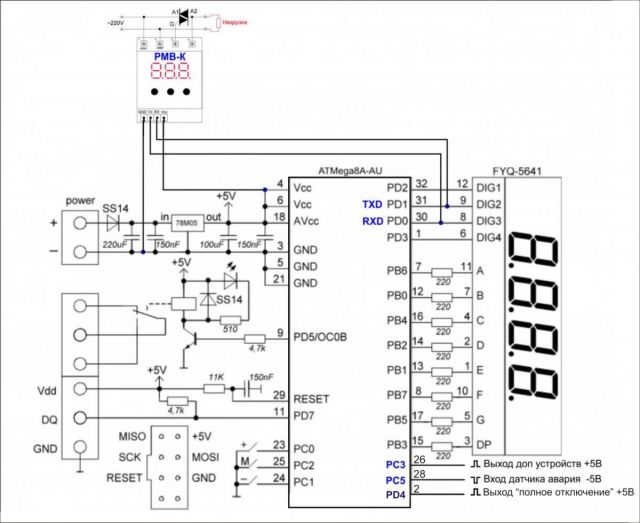

Прилагается фото устройств по отдельности, принципиальная схема доработки СТХ., будет проект в Code Vision

Проект в папке STH_DISTIL,zip. Файлы для прошивки в папке sth35d7.7z



Тема будет дополняться информацией, "бумажной" и наверно видео инструкцией



Инструкция СТХ_РМВ-К.pdf

STH_DISTIL.zip

sth35d7.7z

Изменено 18 ноября 2019 пользователем ser64

[Рифей033 84]

Да ... уж копец- здесь собрались все эти мои хотелки , с Меломаном обсуждали , собрали железки из Китая- термостаты на Дэф , куб , контактор и пр . и тут такая тема - готовая появилась - поторопился ...(... ешкин кот .... термостаты только настраиваемые на Т ...+ релейный блок с датчиками разлития , дыма , спирта и пищалки ..... . Поторопился 3 шт купил .

[ser64 265]

                                                                                          Про датчики





•

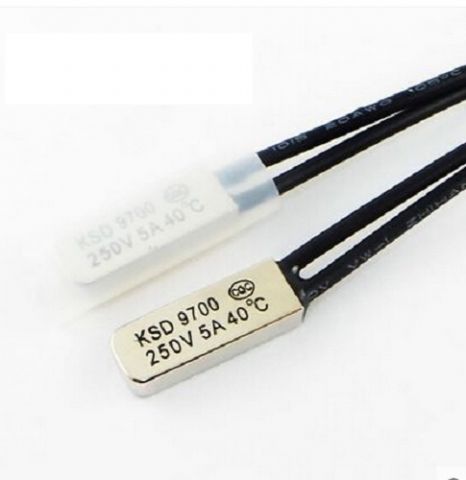

KSD9700A 40°C 5А 250В (нормально разомкнутый)

Термостат биметаллический нормально разомкнутый с температурой срабатывания 40 градусов Цельсия.

Термостаты серии KSD представляют собой устройства отключения или включения нагрузки при достижении температуры на корпусе, выше заданной.
В первом случае –отключение– (разрыв электрической цепи) осуществляют так называемые нормально-замкнутые термостаты, во втором –включение– (замыкание электрической цепи) осуществляют так называемые нормально-разомкнутые или нормально-открытые термостаты.

Принцип работы нормально-открытого (НО) термостата

В термостатах серии KSD применяются биметаллические термочувствительные элементы.
В нормальном состоянии пары биметаллических контактов находятся в разомкнутом положении.
Когда температура достигает температуры для принятия мер, в термопаре генерируется внутренние напряжения и происходит мгновенное замыкание контакта (включение электрической цепи).
После остывания электрического устройства контакты автоматически возвращаются в нормальное рабочее состояние, размыкая, тем самым, электрическую цепь.

Технические характеристики термостатов типа KSD9700A 40°C 5A 250V NC

• Температура размыкания: 40° ±5°С
• Температура возврата: 20° ±10°С
• Сопротивление замкнутого контакта: ≤ 50мОм
• Сопротивление изоляции: ≥ 100 МОм
• Номинальное напряжение: AC250V / AC125V;
• Номинальный ток: 5A / 8A
• Скорость реакции: ≤1 ° C / мин.
• Размер: 20*8*3.8мм
• Срок службы: ≤50'000 циклов
• Температуру срабатывания я выбираю 65°С и ставлю на дефлегматор, можно с меньшим порогом отключения(40-60°), с большим опасно
• Можно посмотреть https://clck.ru/DZaXY

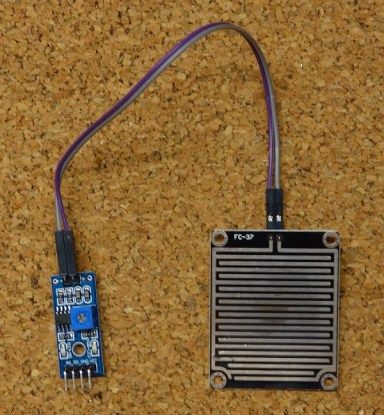

Датчик дождя, имеет регулировку чувствительности, определяет сс40% точно, возможно и чистый спирт, надо пробовать.

Имеет 4 контакта +5в, -5в, Цифровой выход, Аналоговый выход

Можно посмотретьhttps://clck.ru/DZaVQ

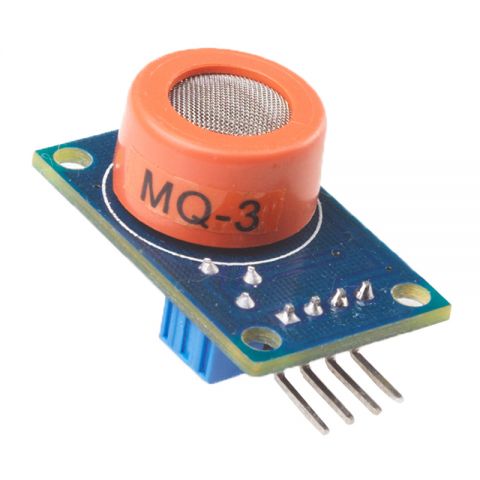

Датчик паров алкоголя, имеет регулировку чувствительности.

Имеет 4 контакта +5в, -5в, Цифровой выход, Аналоговый выход

У меня имеется, но еще не испытывал

Можно посмотреть https://clck.ru/DZZza



Есть куча других датчиков с подачей низкого уровня при срабатывании, либо замыкания контактов( в модульном исполнении), но разумного применения я им не нашел



Изменено 9 июня 2018 пользователем ser64

[freezer41 49]





2 Переключение разгонного режима в рабочий (из  одной ячейки РМВ-К в другую) по температуре 60° датчика СТХ на царге

уже тестировали? не переходит опять на разгон при остывании царги после перехода на рабочую мощность?

[ser64 265]

После переключения в рабочий режим РМВ-К остается в этом положении до последующего внесения изменений оператором. Даже при выключении питания сети происходит включение в ячейку рабочей мощности(с заранее установленным там значением)



Все заявленные функции  ужЕ протестированы и адекватно работают,  но тесты пока продолжаются. Когда будет выложена прошивка, все желающие смогут её скачать и опробовать

Изменено 4 июня 2018 пользователем ser64

[ser64 265]

Как поправить шапку темы, подскажите, пожалуйста...

[ser64 265]

Загрузил в 1 пост предварительную инструкцию для ознакомления и корректировки, с учетом пожеланий

[pvn28 125]

[b][member=ser64][/b], а возможно будет изготовление изделия  в законченном виде со всеми датчиками, для таких, как я, кто не дружит с электрикой? И можно ли интегрировать датчик разлития?

[hardvik 189]

Сергей, зачем используем Вывод 26(PC3) слаботочный?

[ser64 265]

[b][member=hardvik][/b], Вить, там в инструкции есть, вывод на автономку по воде, либо что-нить другое

[b][member=pvn28][/b], Да, будет, с любыми датчиками по желанию

[hardvik 189]

Сергей, надо бы еще все данные по аварийным датчикам и как их подключить  к этой теме подтянуть. А то все раскидано по темам. Получился бы законченный прибор.

[ser64 265]

Сделаю,времени не хватает

[Mihalich 237]

К выводам 30(RHD), 31THD



А на картинке выводы 30 и 31 обозначены TXD и RXD или PD0 и PD1 соответственно синим и черным. Так и должно быть? Я не электронщик, просто уточняю

За идею и воплощение - спасибо!

Изменено 5 июня 2018 пользователем Mihalich

[ser64 265]

Синим цветом выделены выводы к которым надо присоединиться.

[outsize 5]

Ждемс готовое изделие для рукожопов в электрике )))

[FOX65 61]





поторопился

[Котяра 0]

Тоже поторопился, есть и СТХ и рмв-к. Даже инсталировал их вместе в один корпус, установил разъёмы для датчиков и клапана, все как положено. Теперь вот желею что рмв-к без uart купил, думал он мне не понадобится. А тут такая тема развивается, аж обидно(((

Изменено 10 июня 2018 пользователем Котяра

[capsolo 651]

[member=Котяра],дык убери в корпус и продай как самостоятельное устройство, а себе возьми с 232.

[ser64 265]

После многочисленных тестов на реальном оборудовании выложен проект и файлы для прошивки, так же исправлена инструкция и принципиальная схема в первом посте.

Будут вопросы, постараюсь ответить

[ser64 265]

Выявлена неинтересная деталь. Новая партия СТХ категорически не хотела "любить" рмв-к, не было соединения. Дело в том, что РМВ_к кварцована по частоте,а  стх работает от внутреннего RC генератора, не совпадение частот, отсюда траблы с коннектом. Волька  с тестером  практически решили эту неприятность, немного прогонов и в путь.

 Кстати коллега BIGSON предложил  отключение автономки после остывания колонны до 59°С, что с удовольствием сделаем...

Изменено 13 июля 2018 пользователем ser64

[capsolo 651]

Круто, ребята! Много еще из стхшки можно, оказывается, выжать

[ser64 265]

Старый друг лучше новых двух(народное творчество)

[ДеД63 13]

Серж, как будет готовое изделие - стукни в личку, оччень жду.

[Boroda MSK 47]





ser64

Сереж, как подружить предыдующие версии? прошивкой? тебе отправить? интересуюся....

[ser64 265]

Устройства вместе работают уверенно, завтра, послезавтра выложу окончательную прошивку и инструкцию. Изготавливать эту инсталляцию в одном корпусе достаточно хлопотно, времени не хватает. Стараюсь помогать по мере возможности

Изменено 22 июля 2018 пользователем ser64
