Обсуждение конструктивов Т-образных дефлегматоров

[Optimist 536]

[member=serafh],пока не буду заморачиваться этим, хочу дэф сделать пониже и ещё добавить к колоне ЦП.

[serafh 422]

[b][member=Optimist][/b],

Еще момент.

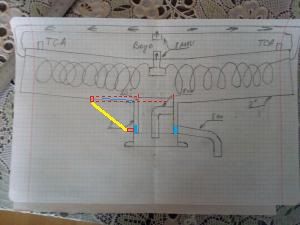

Плечи слегка приподняты, трубка не тонкая - 8 мм.

Чтобы не было даже намека на завоздушивание, выход воды из пятака надо делать чуть выше уровня входа воды в деф.

а потом загибать вниз для удобства отвода воды.

ПС: лучше перебдеть, чем недобдеть  :-)

С 6-кой можно так не заморачиваться

[serafh 422]

Трубка-уровень



[Optimist 536]

[member=serafh], посмотрим, не охота городить городушки, для эксперимента можно после трубки отбора поставить тройник перед клапаном и трубку силиконовую поднять вверх. Вот и смотри уровень.
У меня и так сейчас минимализм и то недавно было маленькое ЧП. Ректификацию проводил, отобрал головы, начал отбирать подголовники, через час захожу а у меня весь блок автоматики в спирте и на полу спирт. Трубка силиконовая между дэфом и клапаном лопнула и спирт по клапану и кабелю струечкой прямо на автоматику. Думаю сейчас клацну автоматом на блоке и будет пипец, дома ни кого что бы трубку отбора заткнул пальцем. Быстро сделал заглушку из трубки, клапан снял, заглушил, трубку заменил на клапане и сново все поставил на место. Хочу вообще от всех силиконовых трубок уйти на спиртовой магистрали, не безопасно это, когда процесс идёт сутки.

[serafh 422]

[b][member=Optimist][/b],

Как захлеб определишь?

ТСА наверху.

Это весь деф залить?

Не зальешь, возврат пойдет через центральную трубку в УО

у меня весь блок автоматики в спирте и на полу спирт.

Вспомни схемку на пролив

[Optimist 536]

Так спирт вначале в автоматику налило, а потом на пол, хорошо что все контакты пролуженны и протягивал недавно, а то было бы печально.

[serafh 422]





В таком случае надо еще отключалку на "мокрость" бокса автоматики ставить или, как я, на табурет ставлю

[Optimist 536]

Так и у меня не на полу, по кабелю текло.

[serafh 422]

[b][member=Optimist][/b],

Давай обсудим это отдельно, мне интересно в рамках ТБ и ГБ.

У меня текло по резьбе клапанах НХ.

[Optimist 536]

а чего обсуждать, нужно уходить от этих соплей силиконовых, на которые вешаем клапана, до охладители.

[тамбовский волк 19]



Зачем тебе 40 см, плюс ещё трубки под воду и того 45 см высоты, когда можно всё уложить в 10-12 см, а выигранную высоту пустить на ЦП.



1) высота пох..потолки 3.70..да и стремянка есть..

2) я её сам соберу..без особых проблем.. а вот  с ((молотом тора)) без  хорошего сварщика  не как  , да и гемора с ним много

[Optimist 536]

Иду сейчас в мастерскую, будем мою бредовую идею в железе ваять, процесс постараюсь фотографировать. Если результат будет удачным следующий будем на лазере заготовки краить.

[Optimist 536]

Всё , готово, восемь часов, с перекурами и раздумьями как сделать лучше, общая высота 145 мм. димрот трубка 8 мм. длинна 3,4 метра. Сейчас голова водружена на колону, буду обкатывать.

Изменено 15 июня 2018 пользователем Optimist

[serafh 422]

[b][member=Optimist][/b],

Каков размах плеч?

[Optimist 536]

Размах плечь 420 мм. Высота подъёма плечь 6 градусов, думаю можно опустить до 4 градусов, тогда высота будет примерно 125 мм. Это 2" труба.
Сейчас обкатываю ректификация спирта воняющего пластиком. Две ректификации на моей клюхе отрицательной размазали этот аромат по всему погону. Сейчас третья попытка. Головы отбираются очень концентрированный запах пластика, пропускная способность клапана увеличилась в два раза из за высокой температуры спирта, нагрев 1,4 кВт грязными, расход воды 38 литров/ч. Температура на выходе 55 гр температура в ТСА 26 гр. Пока доволен результатом.

Изменено 15 июня 2018 пользователем Optimist

[Никола89 33]

[member=Optimist],откуда запах пластика? Что случилось?
Доохладители будешь вешать?

[Optimist 536]

[b][member=Никола89][/b],  в ЛС.

[b][member=Никола89][/b], у меня попугай медный с рубашкой охлаждения, на головах пока справляется, посмотрю как будет на теле, если не справится то сделаю маленький рубашечник.

[Optimist 536]

Выложу немного фото констуктивных решений.

Изменено 16 июня 2018 пользователем Optimist

[serafh 422]

буду обкатывать

Первый образец-прототип. Можно добавлять/убирать хотелки и делать тесты.

1. предпочел бы ТСА сделать сверху сбоку торцов обоих плеч дефа;

2. стоит прогнать на пониженной подаче воды, чтобы на выходе вода была бы 55-60С,

замерить расход ОЖ и Т продукта, может ли он работать без доохладителя?

Изменено 16 июня 2018 пользователем serafh

[Optimist 536]

Хочу чуть переделать свой новый дэф. Отрезать узел отбора и приварить к дэфу кламп, подрезать внешнюю трубу на узле отбора и тоже приварить кламп. Сделать еще один комбинированный узел отбора жидкостной/паровой （счастривчик Прима торра）, то есть получится универсальная модульная система, хочешь жидкостной, а под него ЦП, хочешь комбинированный и все с одним дэфом, можно еще узел отбора сделать для первичной дистиляции без возврата.

Изменено 17 июня 2018 пользователем Optimist

[serafh 422]

[member=Optimist],

Не совсем понял, нарисуй. Но однозначно увеличится высота дефа.

Может как на УО ректифай делать бокакобовские перегородки параллельными?

Наличие УО по пару, как у Счастливчика смещает центр тяжести.

Кран надо делать не вбок, а вниз.

ПС: еще вариант, оставить принцип узла отбора таким же, но центральную трубку 38мм

вставлять (варить) не в кламп, а в короткую трубку 2", а затем уже варить на нее кламп.

Или применить длинный кламп 2"

В образовавшееся вертикальное свободное пространство вварить муфту 3/4" с резьбой.

Если кому не надо паровой отбор муфту закрыть винтовой крышкой, кому нужен VP,

вместо крышки уголок вниз, кран и доохладитель.

"Длинный кламп 2" с отверстием 3/4"

[attachment=44941:IMG_1346.JPG] [attachment=44956:Still Head 2.jpg]

ПС: возврат к тому же надо переделывать на внешний

Изменено 17 июня 2018 пользователем serafh

[Optimist 536]

Чего не понятно, сразу к дэфу варим кламп, и уже к нему через кламп любой узел отбора.

Сделаю покажу.

[serafh 422]

[member=Optimist],

Мною это уже предлагалось



плюс узел отбора, но они везде одинаково материалоемки и с оддинаковой сложностью, а могут быть вообще сьемными и пристегиваться по очереди на разные дефы







Внизу на кламп цепляется любой УО, предпочтительнее от sia и все готово.



Энтузиазизма тогда в теме не у кого не вызвало  :crazy:

Вижу минусы - добавляются клампы, браслеты, а это минус экономии высоты и бюджета

ПС: а если добавить VM, то возврат флегмы надо делать до него по высоте. Где найдешь такой УО?

Изменено 17 июня 2018 пользователем serafh

[Optimist 536]

Бюджет, да чуть вырастает, а вот высота нет, кламп это тоже труба.

[serafh 422]





кламп это тоже труба.

Точно, поэтому, верхний кламп на дефе плюс места сочленений клампов, места сварки - мертвая зона
