Автоматика для дистилляции и ректификации на PIC

[leon013 91]

Приветствую.  Клапана используются НЗ на напряжение 220в. Переделать никак. Да и клапана нормальные, контакт с водой катушки в принципе исключен. Это я про клапан отбора. Ну а клапан на воду можно и посерьезнее поискать, вопрос цены.

[piz13 0]

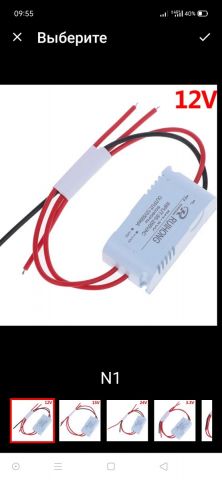

А можно к выход клапанов подкл такую штуку миниблк.пит с220 на 12 будет работать?

[leon013 91]

Да подключить то можно, весь вопрос в стабильности работы и точности времени открытия клапана. Головы , допустим, отбираются с временем открытия клапана 0.2-0.3 сек. Думаю что переходные процессы в блоке питания (время которых тоже не есть величина постоянная) будут мешать стабильности работы клапана. ИМХО.

Я верую в клапана на 220в)))

[piz13 0]

Сервер привод тоже 220 (если он есть то клапон отбора один нужен). Дистанционно всеми пораметрами можно управлять (ватт,сер.привод.,вода)

[leon013 91]

5 минут назад, piz13 сказал:

Сервер привод тоже 220

Сервопривод на 5В. Клапана конечно же один.

6 минут назад, piz13 сказал:

Дистанционно всеми пораметрами можно управлять

Да, всеми.

[piz13 0]

И последн .вапрос а если интернет отрубился . А ты не рядом что автоматика будет делать (аварийное откл будет )???(уже заказал лакбокс ну нехачу ее Нравится ваша и все )



[leon013 91]

2 часа назад, piz13 сказал:

И последн .вапрос а если интернет отрубился .

А ничего не случится. Автоматика будет действовать по "ранее утвержденному плану" ))) Просто пропадет дистанционное управление . Процесс не нарушится, управление с кнопок тоже работать будет.

[VVS2177 166]

@leon013 Алексей, добрый вечер.

Что-то стали датчики подглючивать.

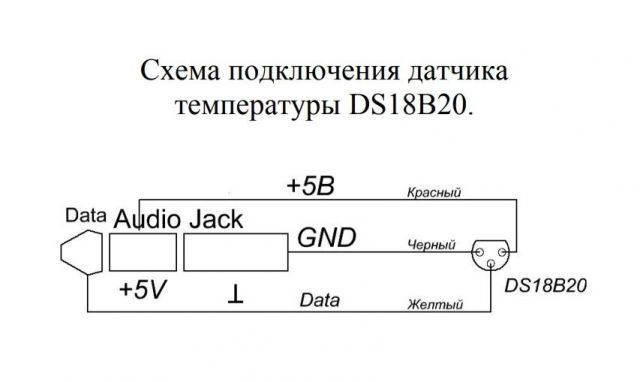

Стал делать датчики-заглушки. Припаиваю по схеме из мануала, вставляю в автоматику - экран гаснет. Не может быть ошибки в инструкции?

[leon013 91]

Приветствую.

4 минуты назад, VVS2177 сказал:

Не может быть ошибки в инструкции?

Однозначно нет, не может.

Я такими разъемами не пользуюсь, тк бывает у них лепестки для пайки смещаются и замыкаются между собой. В данном случае, если гаснет экран значит налицо короткое замыкание.

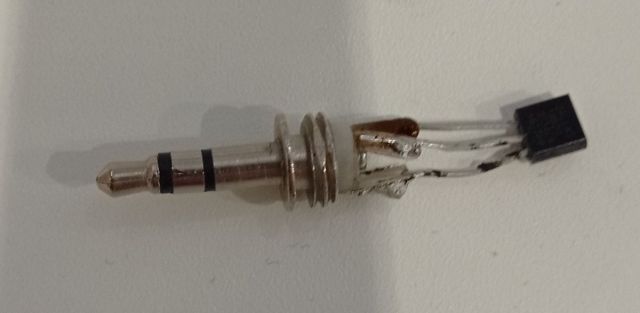

На фото плохо видно, но если предположить, что минусовой контакт припаян правильно, то плюс и data припаяны наоборот. Во всяком случае, судя по моим разъемам, которве я сейчас еле нашел у себя, потому как не пользую такие.

[VVS2177 166]

11 минут назад, leon013 сказал:

лепестки для пайки смещаются и замыкаются между собой

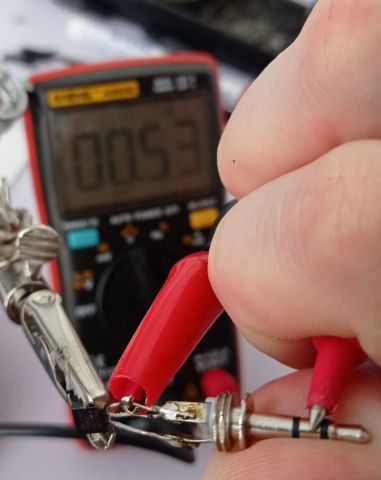

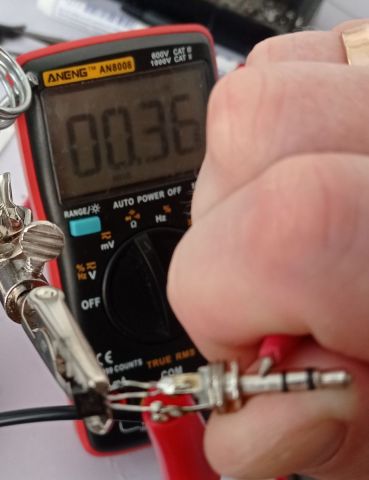

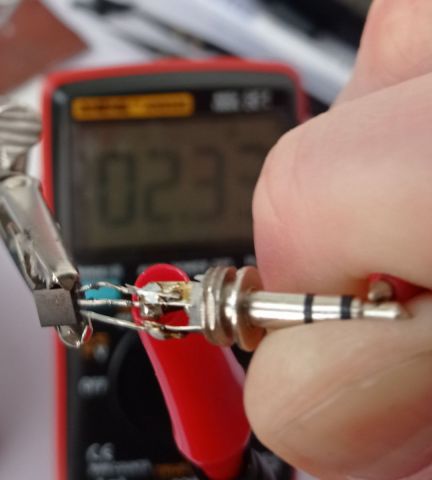

Прозванивал - нормально

11 минут назад, leon013 сказал:

если предположить, что минусовой контакт припаян правильно, то плюс и data припаяны наоборот

Попробую поменять

[VVS2177 166]

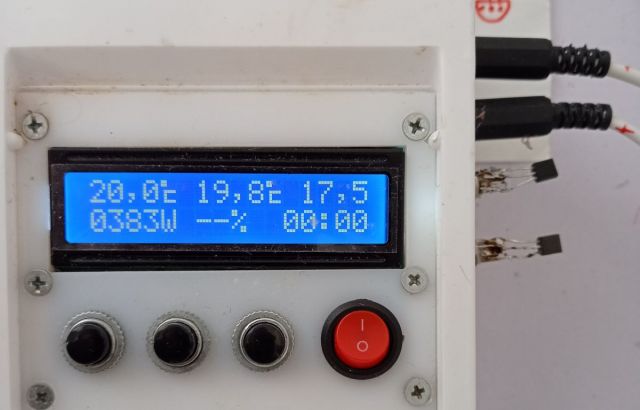

Перепаял. Заработало.

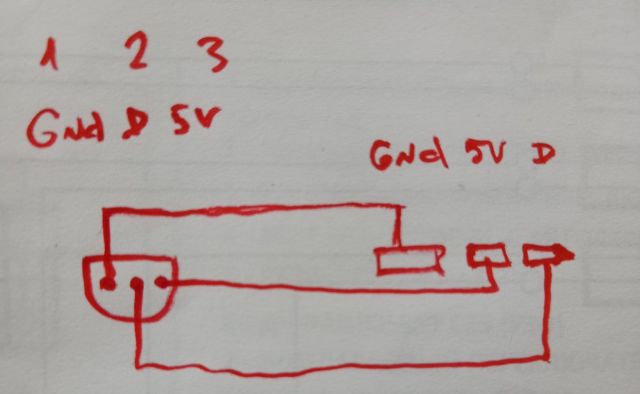

Схема такая

Что не отличается от мануала





Изменено 3 мая 2021 пользователем VVS2177
Ошибеа

[leon013 91]

@VVS2177 ну не может этого быть))) потому что быть этого не может))) еще чуть чуть и я поверю в переселение душ)))

А проверить очень просто, подключить к автоматике пустой , без датчика разъем. Включить питание.  Согласно вашей схеме на резьбе присутствует "+", а согласно моей  "-" и только так датчик заработает.

[VVS2177 166]

@leon013 Ещё раз перепроверил. Всё нормально. Извиняюсь за внесенную смуту



Изменено 3 мая 2021 пользователем VVS2177
Ошибка

[leon013 91]

Хорошо, что все выяснилось !))

[adrey76 0]

Мне всё же удалось победить скачкИ показаний темп-ы вследствие которых автоматика преждевременно завершала работу(end/err5): в режиме разгона через короткий промежуток времени end; при регулировке если выставляю более ≈75% от мощности потребителя - end. 75% и менее - нормально. Происходило это из за контакта проводов датчика с металлом - если расположить датчики подальше от железа и линий 220 - всё ОК. Так ведут себя все датчики: 5шт заказанных с автоматикой + 2шт. с Али. ЭМ-помехи?
Решилось экранированным проводом для куб. датчика (думаю надо бы и для других такие же делать).

Есть нюанс. Подключил как обычно по трем жилам, а оно выдало глюк: кубовый датчик у меня в крышке в удлинённой сквозной гильзе. Так вот если крышку кладу так чтобы гильза была вне куба, всё отлично, если в кубе (да или просто в любой метал.ёмкости, той же алюмин. фляги, пустой или нет, без разницы) - end. Может это ещё из за остатков стокового провода, оставил около 4см для подключения. Как придут с Али голыши попробую с ними поковыряться.
Окончательно решил эту хрень наткнувшись   на статью Сеть 1-Wire в "полевых условиях" . Мало что понял, но попытался повторить это:



- со стороны датчика оставил как было, GND изолирован от всего, а у штекера (вот такое безобразие у меня сейчас пока подключено)

Законектил экран и землю вместе. И... вагон лайков тому господину. Пару раз вскипятил воду, 1 перегон браги. Пока проблемы не наблюдаю. Хочется верить что так продолжиться и в дальнейшем.

Пара вопросов. Температура радиатора 55 - нормально? Сколь допустимый предел? Пока было прохладно (перегоняю в неотапливаемом помещении) вроде не грелся так.
Максимально допустимая нагрузка для разъёма управления клапаном воды?

[leon013 91]

6 часов назад, adrey76 сказал:

Температура радиатора 55 - нормально? Сколь допустимый предел?

До 75 - 80 градусов без проблем, потом желательно принудительно охлаждать.

6 часов назад, adrey76 сказал:

Максимально допустимая нагрузка для разъёма управления клапаном воды?

как и на все остальные - до 100 вт. Если думаете автономку подключить, то лучше через реле на 220в это сделать, надежнее.

вот что нибудь типа такого применить Реле

[niksanika 0]

Заканчиваю процесс в том числе ориентируясь на температуру в кубе, вчера,  т.е. через полгода пользования(надеялся на точность температурных датчиков) воткнул в куб датчик от другого прибора, температура почти на 2 градуса выше у него, проверил по кипятку 98,3 на вашем приборе, на стороннем 100. это не дело, давайте способ корректировки датчиков, прибор мини.

В режиме дистиляции при привышении температуры верхним датчиком ничего не происходит, а должен быть сигнал на отключение.

При срабатывании старт стопа можно было сделать звуковой сигнал, а то сидишь слушаешь клапан как щелкает.

Изменено 29 июня 2021 пользователем niksanika
добавил

[leon013 91]

8 часов назад, niksanika сказал:

проверил по кипятку 98,3 на вашем приборе, на стороннем 100. это не дело, давайте способ корректировки датчиков

рассуждать об атмосферном давлении, точности показаний самих датчиков, об изначальном отсутствии корректировки датчиков в автоматике считаю потерей времени, поэтому скажу как можно сделать по феншую... Барометр понадобиться в любом случае...

нужно сделать два , а лучше три замера при разных атмосферных давлениях температуры в кубе (датчик дб один и тот же) для окончания процесса дистилляции ПО КОНЕЧНОЙ СПИРТУОЗНОСТИ в струе (кому какая нравится). Построить в масштабе график зависимости температуры в кубе для данного датчика от атмосферного давления, и все ... профит. Теперь только смотрим какое давление и выставляем температуру окончания дистилляции.

Если исходные условие всегда постоянные, то вообще проще отбирать по конечному обЪему СС. Но это уже другая история.

8 часов назад, niksanika сказал:

При срабатывании старт стопа можно было сделать звуковой сигнал, а то сидишь слушаешь клапан как щелкает.

При ПРОСТО срабатывании старт стопа звуковой сигнализации не предусмотрено, да и зачем? процесс то не закончен еще.

8 часов назад, niksanika сказал:

В режиме дистиляции при привышении температуры верхним датчиком ничего не происходит, а должен быть сигнал на отключение.

Только что лишний раз проверил исходники, проверка и датчика разлива и превышение температуры в верхнем датчике есть...

[niksanika 0]

тоже еще раз проверил, во всех режимах кроме дистиляции по верхнему датчику температуры срабатывает нормально, а в этом режиме ничего не происходит, ни звуковой сигнал, ни отключение.

[niksanika 0]

по поводу температурных датчиков: сегодня проверил по спиртуозности в струе, сторонний датчик соответствует, а ваши показания врут. Причем я пробовал разные датчики DS18B20 (еще с пяток с алика) и у все показывают одинаковые значения на вашем приборе, в процессе изготовления можно было оттарировать и внести корректирующие изменения в код. а теперь я должен в голове держать поправку в 1,7 градуса что гораздо выше погрешности датчика, и половину года я доверяя вашему прибору, например заканчивал ректификацию на 93 в кубе, а фактически на 95, что очень плохо. Вношу изменения в количество отбора с УПО на температуре 85, 90, 93, а по показаниям вашего прибора фактически почти на 2 градуса выше.

Изменено 29 июня 2021 пользователем niksanika
добавил

[leon013 91]

55 минут назад, niksanika сказал:

а в этом режиме ничего не происходит, ни звуковой сигнал, ни отключение.

а фото можно с этого режима . вот только что проверил в эмуляторе  эту прошивку, при правильных настройках все прекрасно работает

21 минуту назад, niksanika сказал:

и половину года я доверяя вашему прибору,

Датчики цифровые, что они намеряли и выплюнули по запросу в линию, то автоматика отобразила и обработала данные. Датчики я преобретаю готовые, и если по какой то причине датчик выходит из строя или начинает работать некорректно в этом  виноват я?

[niksanika 0]

датчики не вышли из строя, проверил ваши 2 и еще 5 штук с алика, у всех одинаковые значения, т.е. они изначально показывали вранье на 1,7 градуса, а это вы могли исправить.

12 минут назад, leon013 сказал:

а фото можно с этого режима . вот только что проверил в эмуляторе  эту прошивку, при правильных настройках все прекрасно работает

вопрос закрыт, вот точно прибор родителя боится, сегодня три раза проверил, не срабатывает, сейчас стал делать фото а он сработал, глюк какой то был.

Изменено 29 июня 2021 пользователем niksanika

[leon013 91]

29.06.2021 в 20:28, niksanika сказал:

проверил ваши 2 и еще 5 штук с алика, у всех одинаковые значения, т.е. они изначально показывали вранье на 1,7 градуса, а это вы могли исправить.

Семь датчиков против одного, а точно нужно что то исправлять ?  а у меня дома нет такого одного такого датчика, а все DS18B20  до десятка штук за раз примерно +-0.2 - 0.3 гр. показывают, что делать тогда мне ? " Тяжело искать черную кошку в темной комнате, особенно , если ее там нет"... Сразу вспомнились слова из известного фильма.

[slavensiz 6]

06.04.2021 в 20:22, leon013 сказал:

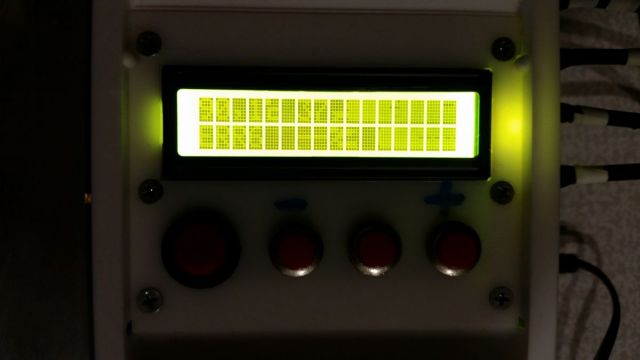

При дистилляции при выставлении в режим разгона ,тэн 3 кВт, напруга автоматом 2,6- 2,7 квт. Минут через 10 или 15 на табло ни чего не видно , но если приглядеться заметно кое-какие цифры, температура в кубе растёт ,а киловатты упали до 1,3 ,крайние с право совсем не видны . Бывало такое и раньше , исправлялось само-собой минут через двадцать или регулировкой убавлял яркость дисплея. В этот раз ни чего ни помогает ,кроме как приставить вентилятор к радиатору ,тогда дисплей показывает нормально. возможно идёт перегрев. При выключении прибор  кнопкой , результата нет, но если вынуть из розетки и подождать мин. 10 ,то дисплей включается и показывает как положено. При дистилляции  когда переклинило дисплей ,подумал ладно всё равно отключит автоматика в конце по заданной Т. в кубе, оставалось минут 20 до конца дистилляции .Потянуло в сон ,закимарил ,проснулся через 1.5 часа и бегом к аппарату. В итоге отключения ни произошло и продолжало работать через край 20 л. ёмкости , по видимому дело ни только в дисплее , тут по ходу сбой системы или процессора. Дисплей выглядит примерно так, только ERR6 нет ,там температура 1350 показывала.  Сайт что-то глючит извиняюсь это ни про это   06.04.2021 в 20:22, leon013 сказал:

Изменено 8 июля 2021 пользователем slavensiz

[leon013 91]

Признаки того, что начал помирать блок питания. Нестабильно держит напряжение и наверное пульсации с него приличные идут....

З,Ы, Для замены подойдет любой БП на 5 Вольт от телефонных зарядок.  Желательно не голимый китай....

Изменено 9 июля 2021 пользователем leon013
