Что очень понравилось, куб отжал досуха!

Так неотжималось ниразу.

Весчь!

Когда дожимал остатки, скачков по Т небыло.

Завтра поставлю еще сорок литров сырца.

Посмотрим

[serafh 422]

[member=leon013],

Красиво.

https://forum.grainwine.info/index.php/topic/1591-modifikacija-i-modernizacija-bazovoi-avtomatiki/?p=389620

Здесь и дальше в моей теме посмотри про хотелку одного пользователя. Для СТХ требуется доп.ресурсы.

Может для твоей "Автоматики PIC" (буду теперь так ее называть) достаточно программных ресурсов?

Коротко - после длительного сбоя питания сети - невозможность возобновления отбора.



[serafh 422]

[b][member=leon013][/b],

Разреши немного подискутировать, а именно о том, что я пока не допонимаю.

1. Постоянный период Р=10 сек. А нахуа? Может его сделать изменяемым?

Для чего, например, при росте Т колонны можно вручную по-секундно увеличивать Период, оттягивая момент наступления старт-стопа.

Кроме того на малой колонне рост этой температуры неизбежен и до 90С в кубе.

Исчо например, на СТХ при отборе голов я устанавливаю время открытия клапана 0,5с при периоде 30с. Что обеспечивает отбор порядка 100-120. Отбор голов - 0,8 сек открытие клапана при 12 сек период (далее период увеличиваю при росте Т до 15 сек)

Можно ли на ПИК воспроизвести аналогичное?

Предложение: Период на ПИК сделать изменяемым.

2. Время открытия клапана на ПИК 0,1 сек, всего 100 шагов. Вопрос. А механический клапан НХ способен столь чувствительно реагировать?

[attachment=47444:Снимок.JPG]

Изменено 30 сентября 2018 пользователем serafh

[VVS2177 166]

Так тут после пропадания напруги отбора не будет. Автоматика затребует по-новой выбор режима

[serafh 422]

[b][member=VVS2177][/b],

https://forum.grainwine.info/index.php/topic/1516-avtomatika-dlja-distilljacii-i-rektifikacii-na-pic/?p=300744

Хотел бы расширить пояснения в этом направлении, а именно:

1. обнуление или воспроизводство установок при кратко временном скачке напруги и при длительном сбое.

2. на каких режима работы ПИК

Если все так, как надо - доп. респект мастеру, если нет, то имхо стоит "раскинуть моском"

[VVS2177 166]

У Алексея можно настройки сохранять, а можно нет. После пропадания напряжения надо просто подтвердить выбранный режим. А как хочет тот товарищ, чтобы при просадке до 10 сек отбор не прекращался - такого конечно нет. Но и сам не продолжится.



Я считаю, что эта автоматика достойная альтернатива СТХ. Цена та же, функционал богаче.

У меня, правда, версия с управлением мощностью

[serafh 422]

[member=VVS2177],

Володя, согласен.

Я применяю и СТХ, и АСУР.

Готов и ПИК испробовать. Сдерживает постоянный период Р=10 сек???

[b][member=leon013][/b],

Кроме того еще вопрос.

Как на ПИК самостоятельно делать перепрошивку?

Изменено 30 сентября 2018 пользователем serafh

[VVS2177 166]

Нормально с этим периодом. Хотя я тоже предлагал задавать Тоткр и Тзакр - гибче получается. Но автор говорит, что внесение серьезных изменений в программу может не потянуть процессор.

В общем, 1%, что составляет 0,1сек с периодом 10 сек у меня даёт около 45 мм/ч. Клапан - НХ

Как на ПИК самостоятельно делать перепрошивку?

мне Алексей перепрошитый процессор высылал

[serafh 422]

В общем, 1%, что составляет 0,1сек с периодом 10 сек у меня даёт около 45 мм/ч. Клапан - НХ

Я понял, но здесь большое доверие на ТОЧНОСТЬ механическому клапану.

мне Алексей перепрошитый процессор высылал

Это его (мастера) табу конечно.

Но на и АСУР, и СТХ прошивки и примеры их инсталяции выложены на форуме. А это большой плюс.

Кроме того, если автоматика так заглючит, что необходимо перепрошивать.

Что делать?

[member=leon013],

Но это еще не все,

я предлагаю мастеру рассмотреть размещение своего девайса в корпусе на дин-рейку,

что позволить его адаптировать с регуляторами мощности типа РМ-2 и РМВ-К

[attachment=47445:Корпус дин.jpg]





[VVS2177 166]

А это большой плюс.

Зато выходит дешевле, чем прошивальщик покупать

примеры их инсталяции выложены на форуме

то же, по-моему, не все варианты в открытом доступе Изменено 30 сентября 2018 пользователем VVS2177

[serafh 422]





Зато выходит дешевле, чем прошивальщик покупать

Смотря какой прошивальщик.

У пользователя полетела прошивка - его действия?

[VVS2177 166]

Пишешь автору, он высылает процессор. В гарантийный срок - бесплатно, в загарантийный - за счёт покупателя.

А вообще это нужно обговаривать при покупке. И,вообще, я не слышал о сбоях в этой автоматике.

[serafh 422]





И,вообще, я не слышал о сбоях в этой автоматике.

Есть еще такая весчь, как обновление = апгрейд

[leon013 91]

Приветствую всех , был занят , не смог поучаствовать в дискуссии. Теперь по порядку.





Сдерживает постоянный период Р=10 сек???

Что значит 100% ШИМ , даже при периоде хоть 10 сек, или любое другое число ?  Это колонна работает на пролив, не встречал таких колонн которые на среднестатистических мощностях могли залить этот клапан отбора.

Минимальный ШИМ - 0.1 сек клапан обеспечивает. На 2 % лично сам отбирал 80 мл. Ниже 100 мл. редко работают, зато клапан лишний нагрев не получит. Ну если нужен отбор меньший, то всегда поможет игла от шприца...





Как на ПИК самостоятельно делать перепрошивку?

Только своим собственным программатором для этого типа МК. Можно конечно и чуть ли "напрямую" с КОМ порта, но это "тонкий ледок" . Можно поплатиться самим портом.

Покупать PicKit3 для разового пользования... Ну не знаю...





Есть еще такая весчь, как обновление = апгрейд

Ресурс МК почти использован на 100%. Глобальных изменений прошивки не ожидается.





я предлагаю мастеру рассмотреть размещение своего девайса в корпусе на дин-рейку

У такого решения есть минусы. Первое - это помехи от силовой части. В автоматике с управлением ТЭНами эту проблему я решал не за день и не за два.... А тут рядом с автоматикой будут стоять силовые блоки и какие проблемы отсюда выплывут... За примерами далеко ходить не надо...

Второе более банальное, поблизости я таких боксов не видал, да и стоимость вроде как у них нормальная. Мне минимум на 6 автоматов надо , хотя бы 100 мм ширины, иначе дисплей не установить.

[Sergan 359]





Пока анонсирую здесь:

Датчики Т и клапан отбора на разъемах подключены , на случай замены как ?

[leon013 91]

Да, все на разъемах.

Унификация... Автоматики разные, а датчики и клапана одинаковые.

[2 тонны 1]

Автор, друг, большое спасибо за автоматикуНе могу сказать точно, в чем было дело, но второй погон идет идеально.

Правда я начал пробовать по алгоритму с одним датчиком, но автоматику твою, я начинаю понимать и любить.

Воросы будут, я отпишу.

Всем рекомендую.

Изменено 1 октября 2018 пользователем 2 тонны

[VVS2177 166]

погон идет идеально.

вверху царги Т больше не прыгает?

[2 тонны 1]

Х.з. с чем было связанно, но нет, не прыгает. Все четко, внятно и понятно.

В тот раз силовые на тэны, вместе с проводами на датчики Т были в одной куче перед кубом. Сейчас разнес. Не прыгает.

Хотя ради эксперимента , переплетал их опять с проводами тэнов, ничего не менялось . Короче пока без ответа.

[VVS2177 166]

Вот и славненько

Типа приработались

[2 тонны 1]

Автор, как там сделать, что бы через диф отключался, что то докупить нужно?!

И второе, диф стоит на самогонный на 30 мА, плюс на входе стоит противопожарный диф на 300

Вопрос не будет ли рубить и общий диф, а то полное обесточивание объекта как то не хотелось бы производить, черевато

[leon013 91]

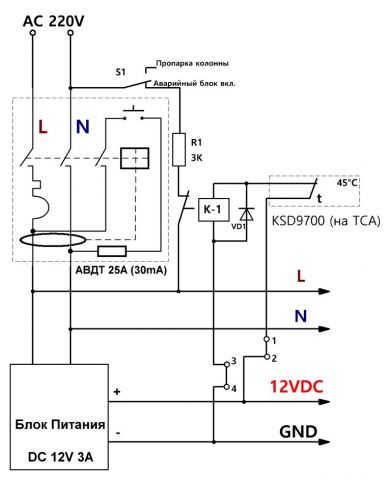

Для этого нужно модуль реле на 5 вольт (примерно как на картинке в инструкции) и через резистор 3кОм - 5кОм замыкать вход и выход УЗО на сам аппарат. думаю работать будет. Схему соединений подскажу.

[Roman26 59]

[member=leon013],мне тоже кинь схемку плиз

[VVS2177 166]

не будет ли рубить и общий диф

если при нажатии на тест самогонного дифа квартирный не вышибает, то и при замыкании разбалансировочной цепочки с сопротивлением 3-5кОм не будет. Вот одна из схем

А тему можно почитать здесь http://forum.homedistiller.ru/index.php?topic=233721.0#msg12982398

[2 тонны 1]



Дифы, не вышибают от кнопки тест, но вот если реальная сработка, то иногда, вышибает основной.

Хотелось бы приобрести как готовое изделие, на будущее.
