колонна торнадо, есть пользователи?

Рекомендованные сообщения

Ищу пользователей колонны ТОРНАДО от доктора Губер...

Интересна сама конструкция и реальные отзывы обладателей..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эту колонну я на хоум дистиллере выкладывал еще в 2015 году вроде. Сам пользуюсь ею при перегонке фруктовых браг, внутри набивка из медной проволоки. Ее плюсом является то, что утеплят ее не надо, она сама себя греет. Единственное что со временем изменил, это установил вместо трубки тарелку. Такие колонны трудятся на просторах нашей страны.
Кстати, в переписке с Губером они подтвердили, что взяли эту колонну с моего поста ;)
Вот исходник: forum.homedistiller.ru/index.php?topic=16.1340

Ответ 1352

Изменено пользователем Lexx77761

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






в переписке с Губером они подтвердили, что взяли эту колонну с моего поста

Интересный девайс, может продолжишь здесь на форуме подробнее и в более развернутом виде?

Думаю заинтересует многих, по большому счету ее всю можно из меди изготовить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Трубы идут 45-63-76, длину не помню, завтра если надо замеряю. В средней трубе просверлены отверстия для входа пара. Губер, судя по чертежам сделал просто трубу вверху открытую, но насколько помню, в таком исполнении работала колонна хуже, поэтому сделал с отверстиями. Если надо фото, завтра сделаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Очеень интересно.... Так может выложить чертёж с размерами для широких масс.?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=Lexx77761],
Покажи плиз стрелочками одного цвета направление движения пара, другим - флегмы.
А главное - что обьективно улучшается и за счет чего.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вечером постараюсь сделать чертеж и фото.

Увеличивается отбор, колонна более стабильно работает, т.к. температура внутри колонны постоянная, на нее нет воздействия окружающей температуры.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=Lexx77761],
Кроме того:
Если мы добавляем в торнадо медную насадку, то получаем доп. ТТ.
Если к возврату флегмы добавить ее отбор наружу, то получим УНО.
А это хорошая дополнительная функция.
ПС: авторство Lexx77761 признает даже Грубер, этот девайс я условно назвал
торнадо, название конечно за Грубером, чтобы не было путаницы надо как-то
назвать этот днвайс и назвать его по другому. Изменено пользователем serafh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У губера написано что в колонне присутствует рпн с спн вместе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=alexkostroma],
В качестве РПН они любят нарезанный в рулоны пожарный рукав и называют его РПН Панченкова,
а вот СПН скорее всего крупная и медная.
Или в центральной трубе РПН, а в межтрубном пространстве СПН (здесь медь напраживается сама по себе),
какая СПН - зависит от величины межтрубного зазора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Извиняюсь. Выходные провел на отдыхе.
Сегодня будут фото.
Один знакомый, который ее видел, сказал колонна Матрешка, я ее так и называл.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

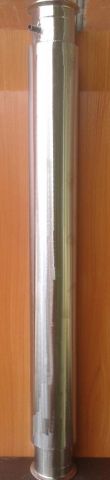

Фото колонны Матрешка.

Размеры такие, внутри труба 45мм длиной 500мм, далее труба 63мм длиной 505, затем 76 труба, длина подобрана так, что бы переливной колпачек не входил внутрь трубы.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=Lexx77761],
Что такое переливной колпачек?
Где на фото трубка возврата флегмы?

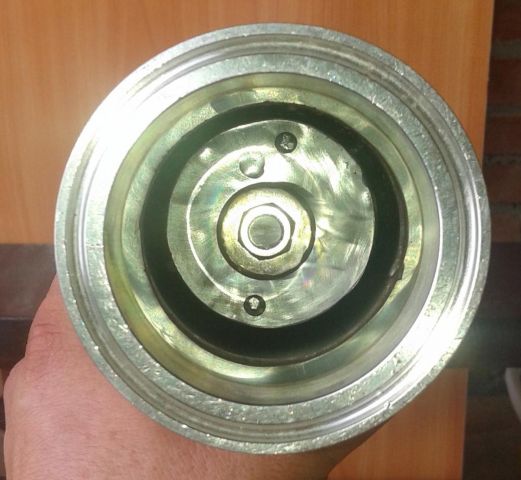

Фото посередине - низ Матрешки, по фото получается, что пар из куба
заходит между центральной и средней трубкой, а по смыслу должно быть
между внешней и средней трубкой, или я чего-то не понимаю?

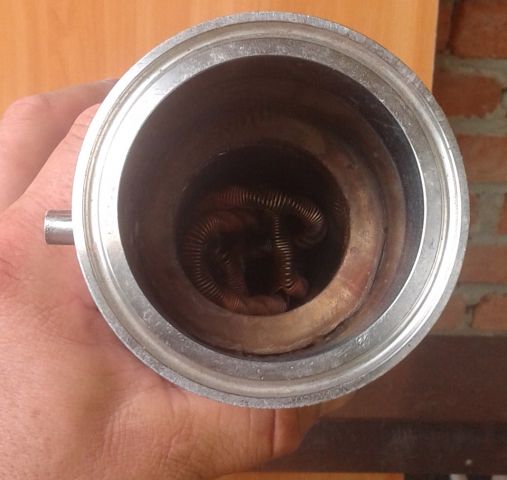

Сверху стоит штуцер, для чего он?
Стало больше вопросов, но интерес не пропал, сделай пжста чертеж
от трубок на фото с хорошими пояснениями, неудобно скакать по
разным форумам, тем более имхо на ХД прототип.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Тема заглохла?

"апнем" тему. собрался себе такую делать. центральная 35х1,5, средняя 51х1,5, наружняя (стекло) с внутренним 72. высота будет 900-950мм. под колонной 5 уровней тарелок. И да, рисунок устройства "матрешки" (Губеровцы эту картинку "снесли" с сайта), ну, а если это не их разработка, то и нечего им претендовать))




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кому нужно продам медный оригинал от создателя колонны. Lexx77761

Цена вопроса 5500 рублей.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чего она реально добавляет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Чего она реально добавляет?

Поддерживаю вопрос.







продам медный оригинал
Скока весит? :sarcastic:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Чего она реально добавляет?

по отзывам "губеровских" владельцев добавляется стабильность работы, почти без заскоков температур на РК + увеличивается отбор. Решил такую сделать, потому что из наличия дома всего того, что нужно, нет только 51 трубы. Так почему бы не поэкспериментировать. Спирт делаю на горькие водки и настойки очень часто, если действительно можно увеличить отбор по жиже, без заскоков, буду крайне рад

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нижняя часть РБК6 чем-то напоминает Торнадо, только минус одна труба

http://distillate.rx22.ru/viewtopic.php?f=25&t=302

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Идея в данном девайсе - увеличение кол-ва флегмы в колонне, что дает большую устойчивость и способствует удержанию сивушных.



Ровно отсюда же растет и оригинальный ПБ (который в свою очередь - по сути 3 тарелки с высокой навалкой).



Как видится основной плюс Торнадо - экономия высоты за счет увеличения ширины. На глаз - Торнадо добавляет не более 5 сантиметров в высоту. Любой уровень тарелки минимум 10 добавит.

Изменено пользователем Kasperys

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это фото от Грубера


Сверху - верхняя торнадо-воронка,

Под ней наверно вторая - нижняя

А возможно всего только одна, иначе как насадку вставлять.

Насадка РПН


Внизу колонны видна тарелка, закрепленная


на доске КТ с 8-ю отверстиями(?)

Может просто отверстия для прохода пара между внешней и средней трубой.

Изменено пользователем serafh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Нижняя часть РБК6 чем-то напоминает Торнадо

Доктер на эту тему сказал, что колонна Торнадо не работает)))) на, что я ему ответил, что колонна почти как у него. он промолчал))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=serafh]

Вниз тарелку с колпачками и засыпать СПН до верха царги.

Единственно: внешние стенки в торнадо работают как парциальный деф (шаг к Линас по сути ;))

Изменено пользователем Kasperys

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






на доске КТ с 8-ю отверстиями(?)

я думаю, что там вот так.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
