Здравствуйте.

Извините, что не в тему. Но вижу вы народ увлеченный, разбираетесь в теме и руки растут из нужного места.

Заинтересовался вопросом изготовления спиртных напитков и соответственно выбором аппарата по принципу действия (дистилляция – ректификация). Т.к. отдаю предпочтение «чистым» напиткам, соответственно ректификация на тарелках, СПНках, РПНках, или… Задумавшись о принципах действия, невольно пришёл к выводу, что все колонны построены по принципу конденсации пара, возврату ее назад с последующим теплообменом и итоговым разделением фракций. Но по моему мнению, возврат флегмы приводит к размазыванию фракций.

Предлагаю принципиально новый вариант аппарата, который совмещает в себе и дистиллятор и ректификатор. Суть состоит в том, чтобы между котлом и холодильником разместить длинную спираль большого диаметра (например диаметр котла), из плоского трубчатого профиля намотанную виток к витку. Получается медленный, длинный спиральный подъем, в котором происходит частичная конденсация паров (особенно на этапе стабилизации), скатывания флегмы назад с поверхностным теплообменом пара и флегмы, повторным испарением более легких фракций (в первую очередь) и подъемом дальше. В итоге до финиша (холодильника) доходят в первую очередь легкие фракции, затем более тяжёлые. Но за счет длины спирали и возможно более долгого разгона  системы, разделение фракций будет происходить более четко.

Думаю длинна спирали будет эквивалентна длине столба (с его способностью разделения фракций), но за счет отсутствия бульбатации ароматы исходного сырья будут доходить четче. Плюс простота реализации.

Возможны варианты с дефлегматорам, вакуумом, количеством спиралей, длиной, утеплением...

[FOX65 63]

Сергей,если бы было так просто.Ты думаешь люди стали бы покупать дорогие насадки.

Намотали бы змеев да и все.

[Mihalich 277]

18 минут назад, серлеон7 сказал:

между котлом и холодильником разместить длинную спираль большого диаметра (например диаметр котла), из плоского трубчатого профиля намотанную виток к витку. Получается медленный, длинный спиральный подъем, в котором происходит частичная конденсация паров (особенно на этапе стабилизации), скатывания флегмы назад с поверхностным теплообменом пара и флегмы, повторным испарением более легких фракций (в первую очередь) и подъемом дальше.

Пленочная колонна получится, только не вертикальная а наклонная. Увы, чуда не произойдет, некоторое укрепление и разделение будет, но до насадочной колонны не дотянет.

[alx_sun 14]

Приветствую.

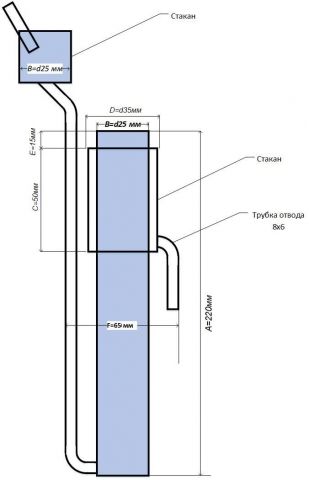

Попугай на банку как на картинке сделаете ? И какова цена вопроса.

Изменено 18 ноября 2019 пользователем alx_sun
замена кртинки

[Nestr71 22]

alx_sun, доброе утро. Можно что то подобное сделать. 2000 будет стоить.

[alx_sun 14]

Nestr71, доброе утро.

Думал, что все просто как на картинке. Тогда пока не надо.

[alexme 9]

Mihalich, можете изготовить лопасти для мешалки. предполагаю установку на мотор автомобильного стеклоочистителя. Делали, что-нибудь подобное? Или саму мешалку?

[Mihalich 277]

Можно сделать, только нужен хотя бы примерный эскиз.

Или подробное описание того, что сделать нужно.

[Олег46 2]

Добрый вечер, можете сделать отвод с отрицательным углом для короткой насадочной колонны, на 2 дюйма, и царгу 60 см для засыпи РПН?

Изменено 23 ноября 2019 пользователем Олег46

[Mihalich 277]

Конечно!

Подробности давай в личке обсудим.

[Григорий Борисыч 38]

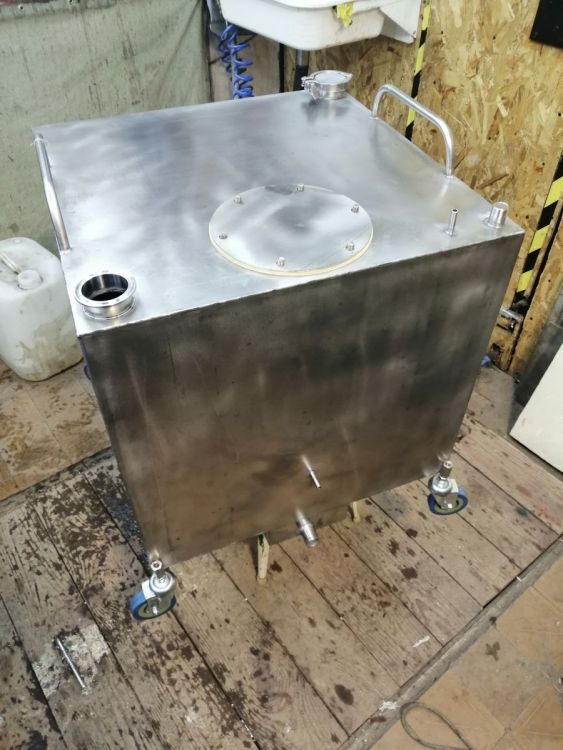

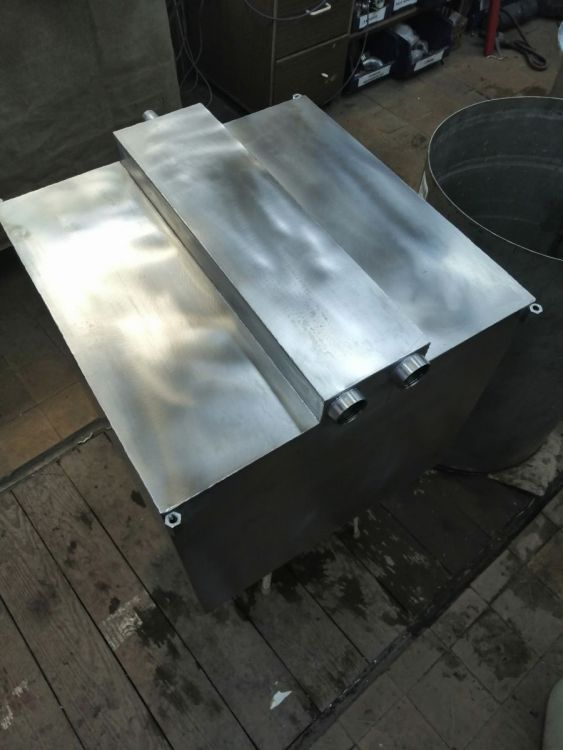

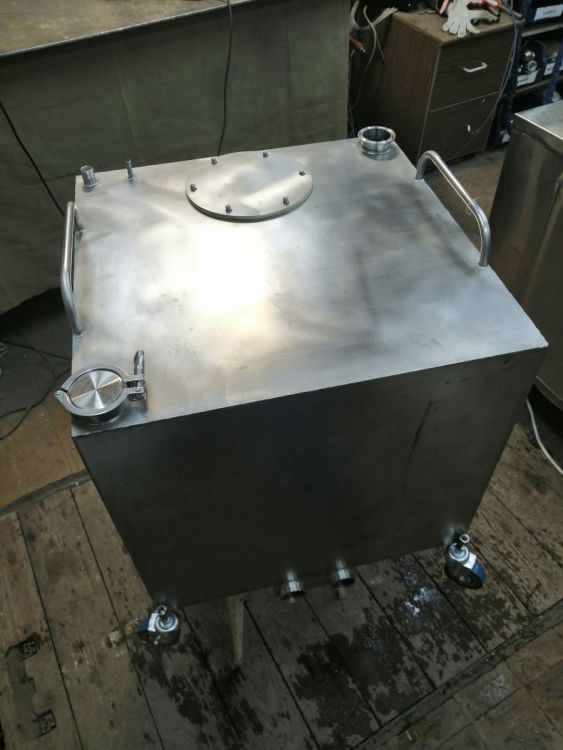

Вот, получил монстра. 55+55+50см.  Что-то не думал что он такой большой!!!  Хотел 50+50+50, но Вадим сделал предложение от которого не смог отказаться..  Качество на уровне, неснижаемый 5 литров железо толстое . Все мои хотелки есть. Летом на улице будет, зимой как нибудь уже потеснимся .. Жена еще не поняла наверное сколько он места будет занимать.. 😁

Изменено 27 ноября 2019 пользователем Григорий Борисыч

[Григорий Борисыч 38]

[ksa 190]

2 часа назад, Григорий Борисыч сказал:

Жена еще не поняла наверное сколько он места будет занимать..

Сюрприз будет... (с)

[Григорий Борисыч 38]

Посоветуйте, как и чем его лучше утеплить с минимальным увеличением внешних  размеров??  И так с трудом проходит в некоторых местах..

[Вадим Б. 193]

32 минуты назад, Григорий Борисыч сказал:

как и чем его лучше утеплить

Тема есть на форуме, забей в поисковик. Мне с телефона не удобно.

Я к флексом утеплял, благо не далеко от дома куплял. В прочем тур коврики применяют, но они по отзывам со временем приходят в негодность...

[PDV 190]

10 часов назад, Вадим Б. сказал:

со временем приходят в негодность...

Не что не вечно....

[alpik 0]

заказываю второй раз. все мои хотелки учтены. исполнение на отлично. все работает великолепно. спасибо мастерам!!!

[vanchello 4]



Mihalich,



Привет! Это деф же ниже? какие у него характеристики и соединение, цена и срок изготовления? Заранее спасибо!



Изменено 9 декабря 2019 пользователем vanchello

[Mihalich 277]

Привет!

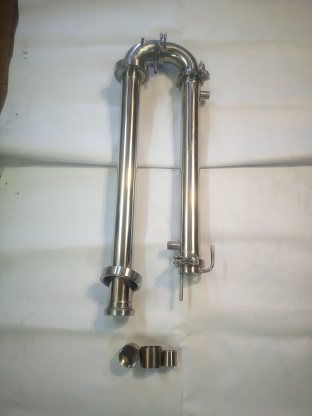

Это так называемый "дефлегматор-перевертыш" (состоит из: холодильник-КТ, "носик с ТСА", два отвода 90град, в одном отводе узел отбора) с короткой царгой.

34 минуты назад, vanchello сказал:

характеристики

Зависит от холодильника - можно и с охлаждающей частью 250мм, а можно и 500мм.

У меня КТ 500мм гасит 9 кВт при перегонке браги (положение - вертикально вниз, вода противотоком направлению пара), правда расход воды приличный. Для работы в качестве дефлегматора (холодильник разворачивается в "положительную клюшку") достаточно и 250мм КТ.

Можно сделать, кстати, и с холодильником димрота.

38 минут назад, vanchello сказал:

соединение

Любое, какое нужно. Клампы - в зависимости от трубы (1,5" или 2"), или "молочка" 40-я, 50-я. Можно само крепление дефа на "молочке", а все остальные соединения - на клампах (так дешевле).



А на какую мощность нужен?

[Nestr71 22]

1 час назад, vanchello сказал:

срок изготовления

Добрый день.  Сделаем ближе к новому году.

[colin82 3]

Здравствуйте, сколько обойдется? 2 дюйма. Холодильник, носик, два отвода.

[Mihalich 277]

1 час назад, colin82 сказал:

сколько обойдется? 2 дюйма. Холодильник, носик, два отвода.

Дефлегматор-перевертыш?

Холодильник КТ 250мм с резьбой 1/2" для воды.

Два отвода, один с узлом отбора.

Съемный носик.

Хомуты, прокладки кламповые.

6500 рублей комплект - в самом низу прайса. КТ-холодильник можно сделать любой длины (до 500мм, больше уже не удобно работать).

Это с клампами 2" (на фото - крепление "молочка").



Или нужен в конфигурации дистиллятора, без узла отбора в отводе?

Изменено 10 декабря 2019 пользователем Mihalich

[colin82 3]

Нужно для дистилляции. Как на фото

[Mihalich 277]

5980 рублей с 4 хомутами и 4 прокладками, с КТ 250мм

По элементам:

КТ - 3500

"Носик" - 500

Отвод - 560*2шт

Хомуты - 200*4 шт

Прокладки - 15*4 шт

Изменено 10 декабря 2019 пользователем Mihalich

[dunn 18]

Коллеги приветствую.

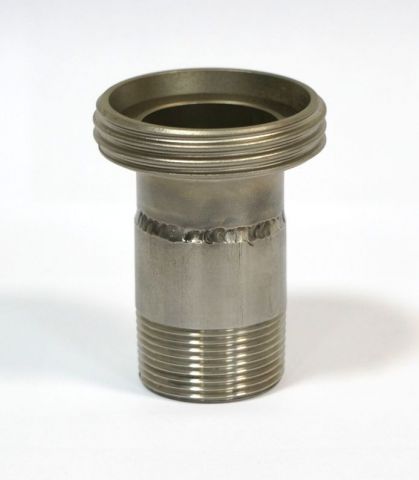

Прикиньте по стоимости переходник:  наружная резьба 1-1/4“. на молочку DN 50, типа как на фото.

А так же по дефу на молочке так же DN50 c мощностью 1.5- макс 2 квт не более .  Положительная клюшка наверное дешевле будет, и удобнее в плане обратки в колонну?
