Здравствуйте Михаил! Можете ли Вы изготовить вертикальный дефлегматор с холодильником Димрота? Из нержавеющей стали на 3 кВт.

[Mihalich 278]

Приветствую, Павел!

Сделать можем, только срок изготовления - ближе к концу января, раньше никак.

Если устраивает - рассказывай подробности - тип и размер соединения с колонной, какое подключение воды.

[Kreamen 0]

С наступающим! По срокам нормально, соединение с колонной М45х1,5 (мама на колонне), водопровод подключается шлангами ПВХ (холодный) и силиконовым (горячий) туго надеваемыми на выводы холодильника, диаметр которых 7 мм., но этот размер, разумеется, не является определяющим. Регулирование расхода воды реализовано перед холодильником, поэтому такое подключение вполне уместно. Температура уходящей воды поддерживается в диапазоне 55-60 С., если новому дефлегматору требуется иной режим - сообщи. Расположение термометра рабочей среды (вертикальное или горизонтальное) на твоё усмотрение, контролирую температуру пара на входе в дефлегматор. Термометр - зонд длинной 125 и диаметром 4 мм. Само-собой, полное погружение зонда в измеряемую среду не требуется. Мероприятия, препятствующие попаданию капель флегмы на зонд, приветствуются. Порт термометра и трубка связи с атмосферой - тонкостенные трубки наружным диаметром 6мм. Трубка продукта тоже 6мм., но на конце имеет сужение до 4мм., для подключения силиконового шланга на узел регулирования отбора продукта. концевой охладитель имеется, вода из него поступает на охлаждение дефлегматора. Сейчас я использую оборудование "Изобретателя", и нахожу его продуманным и весьма удачным. Мне просто требуется большая производительность дефлегматора, а продавать мне один дефлегматор они почему-то не хотят.
Хорошего Нового Года.

Изменено 30 декабря 2017 пользователем Kreamen

[Mihalich 278]

Спасибо, Павел!

И тебя тоже с наступающим праздником!

Пожелания понятны и осуществимы. Вадим (Nestr71) подскажет по наличию/доступности такой резьбы (М45х1,5)НР.



Если не секрет, для чего нужен деф с утилизацией 3 кВт?  В ректификационном режиме нужно много меньше, а для дистилляции можно придумать обычный дистиллятор?

[Kreamen 0]

Колонной завладел, три царги по 55 см. из трубы 51 мм. Насадка - зульцер 2мм. По расчётам, получается около трёх литров в час и три кВт на нагрев.

[Михаил кострома 0]

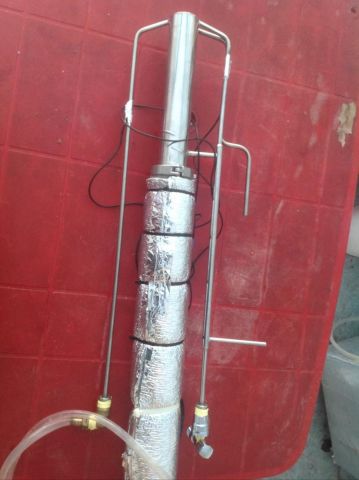

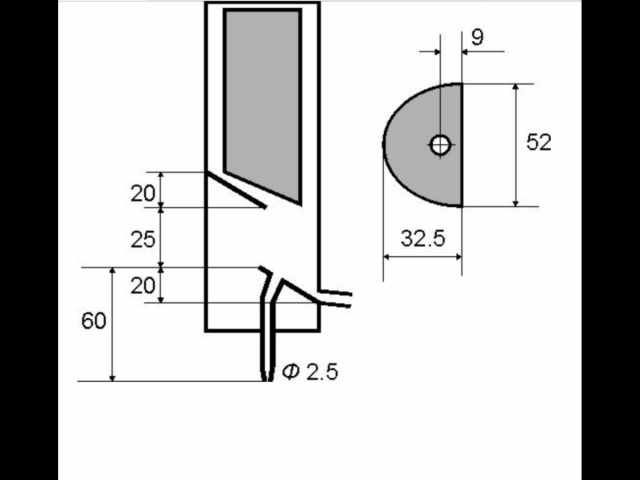

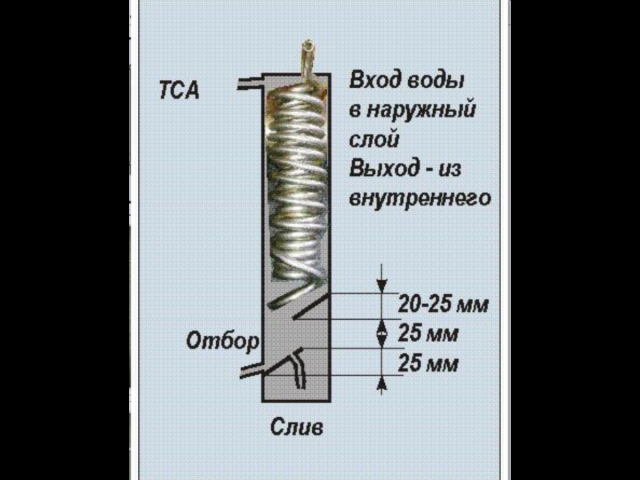

Здравствуйте Михаил. Можете сделать вертикальный деф с димротом на 2" трубе, трубка 6 мм 3 м,навивка двухрядная, Трубки подачи и выхода воды, на отвод продукта,трубка связи с атмосферой- 8х1. длина корпуса 24 см плюс кламп 2,5 см итого 26,5 см. Трубка возврата флегмы делается из кусочка 6 х1 мм , кончик завальцовывается до диаметра 2,5 ммм , как пипетка. Размеры которые не указаны и не понятны можно уточнить. Цена

Здравствуйте Михаил. Можете сделать вертикальный деф с димротом на 2" трубе, трубка 6 мм 3 м,навивка двухрядная, Трубки подачи и выхода воды, на отвод продукта,трубка связи с атмосферой- 8х1. длина корпуса 24 см плюс кламп 2,5 см итого 26,5 см. Трубка возврата флегмы делается из кусочка 6 х1 мм , кончик завальцовывается до диаметра 2,5 ммм , как пипетка. Размеры которые не указаны и не понятны можно уточнить. Цена

Изменено 31 декабря 2017 пользователем Михаил кострома

[Nestr71 22]

[member=Kreamen], сделать возможно, но начну с резьбы м45. Как отловлю токаря после праздников, так точно скажу.
[member=Михаил кострома], да возможно, по срокам - ближе к февралю, неуверен про заужение до 2,5мм - там отверстие останется 0,5-1мм. Не мало? По цене 4500.

[sia 512]

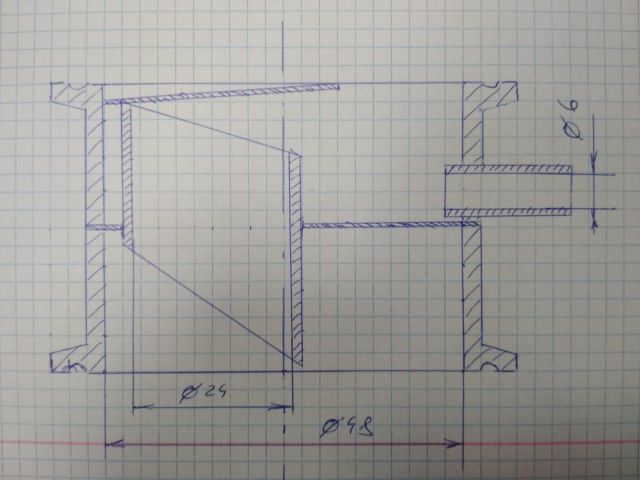

День добрый. Возможно изготовление узла отбора из двухдюймового клампа, как на эскизе? И сколько в деньгах будет, если возьметесь.



[Nestr71 22]

[member=sia], добрый день, какова мах. высота и немного не понял конструктив, можно вид сверху на эскизе?

[sia 512]

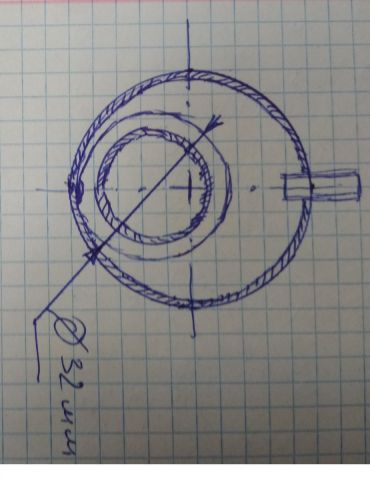

Две половинки двухдюймового клампа сваренные между собой. Высота получится 42+мм Подробнее в этом посте. https://forum.grainwine.info/index.php/topic/1626-uzel-otbora-iz-dvuhdjuimovogo-klampa/?p=331482









[Nestr71 22]

Да можно попробовать, 1700р, с хомутом от клампа, по срокам две недели (может и быстрее).

[sia 512]

Ок. для начала одну штучку.. Крышка над трубкой пара-возврата флегмы или круглая с привариванием в одной точке или полукруг с зазором относительно внутренней трубы, с фиксацией в трех точках. Как вам удобнее, лишь бы трубку закрывала сверху и выше клампа не торчала. деньги вперед?

[Nestr71 22]

Понял, только центральная трубка будет 25*28мм, (а не 24 двн). Деньги потом, как сделаем , пришлём фото.

[sia 512]

Диаметр не критичен. Важно, что бы слив с нижнего заостренного конца трубки получился не далеко от центра.

[Nestr71 22]

Хорошо.

[nod32 2]

Добрый вечер Вадим. Интересует дефлегматор отрицательный мощность 4 кВт и царга 1м кламп 2" труба 51. Цена и сроки.

[Nestr71 22]

Добрый вечер. А какой конструкции деф? КТ или с димротом? По срокам - начало февраля.

[nod32 2]

Какой дешевле бюджет ограничен. И такой же вариант труба 60-64 какая есть в наличие.

[Nestr71 22]

В л.с.

[DOH_MUXOH 4]

Вадим привет. Можно личку...

Прошу прощения, личку Михалыча!

[Mihalich 278]

[b][member=DOH_MUXOH][/b], при наведении на ник форумчанина - появляется окошко, в котором есть пункт "отправить личное сообщение" пользователю.

Кому писать - Вадиму или мне - не принципиально.

[Kreamen 0]

Mihalich, добрый день! Если с резьбой заминка, пришли эскиз, возможно я изготовлю её, и пришлю.

Изменено 20 января 2018 пользователем Kreamen

[Лафаня 61]

[b][member=Nestr71][/b],[b][member=Mihalich][/b],  Ребята, большое спасибо. Посылочку получил. Внешний вид класс.

[Nestr71 22]

[member=sia], готово.

[sia 512]

Спасибо. Ну и как оно? работает? не пробовали? Скиньте в личку куда платить.
