Замена клапана AR-HX-3 из Китая. Это ОН!

[alexeyT 3 188]





ей полярность пофигу

не уверен.... на катушках с постоянкой обычно провода разноцветные...

проверить не сложно, просто дунуть в сработавший клапан

[KAWAzimodo 71]

Ну эт понятно, что сердечник должен открыть дюзу при возбуждении обмотки. Вопрос не спалю ли я её, перепутав полярность ?

..., блин, говорила мама - купи тестер.

Изменено 12 апреля 2017 пользователем KAWAzimodo

[alexeyT 3 188]

[b][member=KAWAzimodo][/b], за 1-2 сек не спалишь

купи тестер.

чем он тебе на катушке поможет?

[texnar 1 440]

Я подключал клапан постоянку переменкой . ХЗ может он универсальный был но работал .

[GrOV 1 072]

С дуба рухнули...Электромагниту насрать где плюс а где минус...

[alexeyT 3 188]



мог с электрозамком попутать. ремонтировал на днях.

там - ТОЧНО от полярности зависит.  Бистабильное реле, типа...

Изменено 12 апреля 2017 пользователем alexeyT

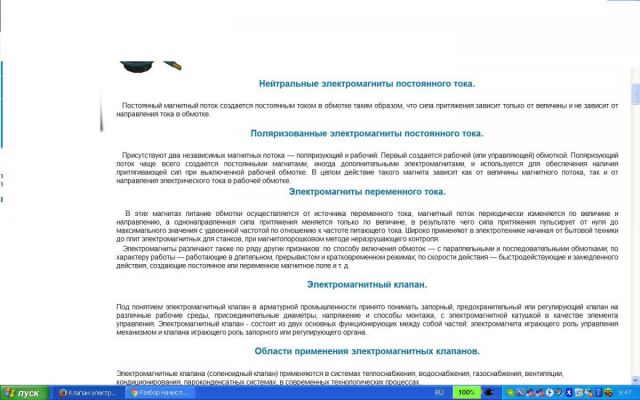

[GrOV 1 072]





мог с электрозамком попутать. ремонтировал на днях.

Так точно - попутал..

В катушке клапана - нейтральные..

[KAWAzimodo 71]

Ладно ..., ща доберусь до дому, попробую законнектить и так и так, ну и поглядим кто прав, а кто ... ???

... кстати на воду, тож клапан 12В. без обозначения плярности. Тупо две клеммы и думай как хочешь.

[KAWAzimodo 71]

Проверил. Блок питания от роутера - пофиг полюсовка. Клапану на воду тож пофиг. Но щёлкает АR мама не горюй. Ночью или в тишине с ума спрыгнешь. Взял кусочек силикона (толщиной не более 0,8 мм. ) от формочки печенюшечной, вырезал шаёбочку по Ф колодца, пробил дырочку металлическим наконечником авторучки, вложил под жЁппку сердечника ... - красотень ! Отличный демпфер получился. Раза в три тише работает.

[Валерий77 2]

Господа, у меня другой вопрос.кто то заужал выходное отверстие? Поделитесь опытом. Для моей автоматики такой диаметр никак не подойдёт.

[texnar 1 440]





Для моей автоматики такой диаметр никак не подойдёт.

В чем вопрос заменить прокладку и сделать отверстие иглой? Но автоматика у тебя не очень правильная

[Антел 1 186]

[b][member=Валерий77][/b],  там 1 мм (примерно)... Не заужал, но, как вариант, или фторопластовая втулка или залить припоем и засверлить нужное отверстие (со стороны выхода). ИМХО.

[GrOV 1 072]

Вы охренели..Отверстие расширять надо, а на шланг - иголку..

Ну даёте...Нормально система отбора работает когда площадь отверстия клапана в 4-6 раз больше площади излива..

[Антел 1 186]

[b][member=GrOV][/b],  ага, шоб затыка не было? А есть минимальное расстояние от клапана до иглы? Диаметр иглы под рабочий отбор?

[Валерий77 2]

[member=texnar],это где ты там прокладку увидел?
Кажется придумал одно решение. Вечером испытают и при положительном результате отпишусь

[texnar 1 440]





где ты там прокладку увидел?

Можешь назвать ее дросселем На 7 стр есть фото







.Отверстие расширять надо, а на шланг - иголку..



Надо бы автоматику посмотреть а то может другое решение есть

[Антел 1 186]





Можешь назвать ее дросселем

эта прокладка - уплотнение. Она перекрывает выходное отверстие.

[texnar 1 440]

[member=Антел],

Вопрос что получить надо .Если увеличить отбор ,то или штуцер рассверлить или прокладку, но тогда гофмана ставить, тк какой то отбор всегда будет  .Но я плохо представляю где нужно 5л спирта в час

Тьфу ошибся Нужен меньше отбор ... Тогда иглу как Олег сказал но ...я могу 10мл в час отбирать Сколько нужно тогда ? 1мл в час?

Изменено 19 мая 2017 пользователем texnar

[Валерий77 2]

[member=texnar], да я и фото видел и вживую клапан полночи изучал, там нет регулирующей прокладки как в синем клапане, но появилась мысль поставить ее(прокладку из синего клапана) под пяточку штока между двумя силиконовыми прокладками. В результате и и проход отрегулирую и шток будет по силикону клацать, не так громко. Мне нужно минимально 30 мл/ч. При таком отверстии клапана на моей автоматике даже при минимальном отборе такого не получить. Автоматика БКУ от 223

Изменено 19 мая 2017 пользователем Валерий77

[Mihalich 278]

У меня игла от шприца без металлической части стоит в качестве дросселя, причем до клапана. При работе на себя "прокачиваю", удаляя воздух.

На ЦП - просто игла от инсулинового шприца. "Постоянно включено" при ректификации грязного сырца. Предочищенный ни разу не пробовал пока что - последняя ректификация в феврале была...

Изменено 19 мая 2017 пользователем Mihalich

[texnar 1 440]

[b][member=Валерий77][/b],

Но только у тебя все время будет отбор идти, если прокладку просверлишь -нужен еще гофман тогда, а проще иглу как Олег сказал, так понимаю на головы.

[Антел 1 186]

под пяточку штока между двумя силиконовыми прокладками

вот, даже без ИМХО - полная фигня. Там не предусмотрено сквозное отверстие и форма седла сделана для максимально надежного перекрытия отверстия в выпускном патрубке. Ты хочешь все геометрию поломать? Прокладки должны герметизировать, при закрытии и отсутствие боковых протечек. И где гарантия, что будет нормально служить? Уменьшишь ход, нагрузка на пружину. С головняком - мое предложение, с учетом гидродинамики и простоты - Грова.

Изменено 19 мая 2017 пользователем Антел

[Валерий77 2]

[member=Антел],ты меня не так понял, прокладку не под носик а под задницу штока, туда где пружинка. Из всего тобой перечисленного верно только одно, немного уменьшится ход штока. Короче уже собрал клапан по этой схеме, завтра утром запускают колонну, испытаем Изменено 19 мая 2017 пользователем Валерий77

[Антел 1 186]

[member=Валерий77],  а... Еще хуже, опять ИМХО.  Если не будет железяки. куда упирается пружина, то срок службы прокладки мало прогнозируем, плюс деформации в мягкой прокладке со смешным отверстием.  Даже если у тебя получится, повторять не стану. Очень не технологично. Дросселирующее отверстие в мягкой прокладке - бред. Плюс фиксация этой прокладки за счет поджатия пружиной, весьма сомнительно.

Если я опять не так понял - пардон.

Тогда уж рисунок набросай...

Изменено 19 мая 2017 пользователем Антел

[Валерий77 2]

[member=Антел], дросселирующая прокладка имелась ввиду не силиконовая, а люминь,из синего клапана. Ну да ладно, схема все равно оказалась не жизнеспособной, катушка не смогла преодолеть увеличившееся напряжение пружины. Вопрос решил иглой после клапана, как и советовали. Спасибо.
