Узел полного отбора (УПО)

[vit8940 0]

andrey974

а в нижней перегородки возврат в куб есть? как тут? (http://rectify.ru/column.html) или это только  в царге пастеризации  такой стоит

Изменено 28 ноября 2016 пользователем vit8940

[Kasperys 139]

Вот вариант от зарубежных коллег

[alexeyT 3 188]

[member=Kasperys], Олег, УБЕРИ это...
часть флегмы конкретно в куб пойдет
мы наоборот, зонтик сверху ставим

[xOther 1 451]

Не понравилось мне зонтики "лепить". Все-таки их надо делать с использованием твердого припоя.



вариант от зарубежных коллег

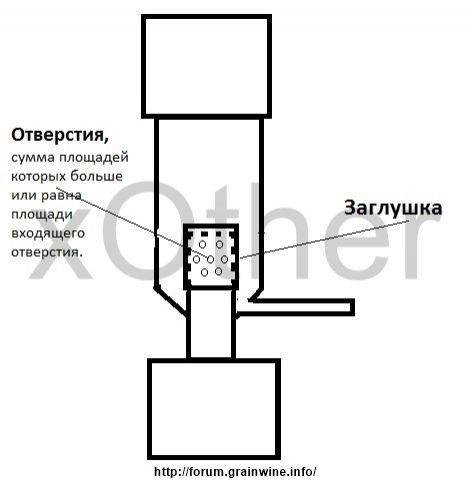

Наш вариант.



При испытаниях при подаче сверху струйки воды работает как надо. Снизу ни капли пока уровень не достигнет отверстий.



[Kasperys 139]

Действительно не заметил, что поляки отверстия перелива не глушат сверху от сквозного пролива.

Хотя думаю дело в том, что работают они на предзахлебе (90%) и скорость пара соответственно выше, поэтому размазывает флегму по стенкам или ловушка для копирайтеров

Изменено 28 ноября 2016 пользователем Kasperys

[alexeyT 3 188]

[member=xOther], да уж....
я сектор вырезаю, спаиваю...
потом 4 проволочки по углам...
просто СТАВИТСЯ на рюмку

[xOther 1 451]





просто СТАВИТСЯ на рюмку

Ну это когда отдельный УПО, а когда интегрированный в царгу, то как то стремновато паять не имея возможности потом проверить как там внутри.

[alexeyT 3 188]

[member=xOther], данунах... фонариком подсветил, сверху один хер путанкой прижмется...

[xOther 1 451]

А да всё равно припаять заглушку и надрелить (как моя жена говорит ) отверстий проще)))

[alexeyT 3 188]

[member=xOther],
гыыыы... жене видней!!!

[andrey974 67]





а в нижней перегородки возврат в куб есть

Нет возврата, зачем он? Здесь должно все выходить наружу.

[alexeyT 3 188]

[b][member=andrey974][/b],

ну как же, возврат работет на этапе стабилизации и отбора ЭАФ.

за это же время приличная часть сивухи начинает устраиваться на нижних ТТ, не ожидая....подлости оператора...

[Антел 1 186]

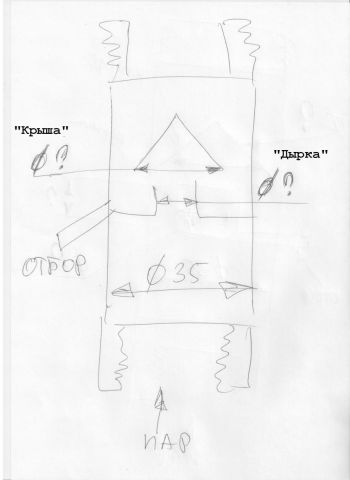

Господа. А есть соотношения отверстий для варианта 4.

Хочу сделать и интересует, вот для 35 трубы "дырка" какая достаточна? А диаметр "крыши"?

[lsdf 37]

дырка 22, крыша домиком

[Антел 1 186]





дырка 22

ага, так и планировал.  Спасибо.

[Антел 1 186]

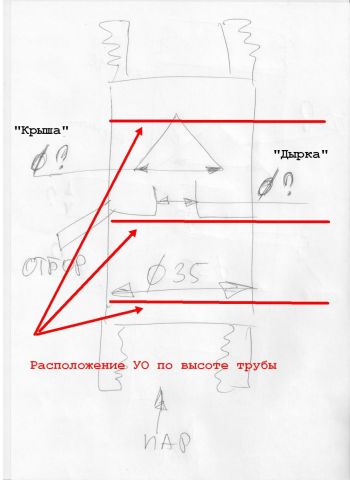

А можно как то использовать пустой объем УО. Выше, ниже перегородки, или ну нах...

[Антел 1 186]

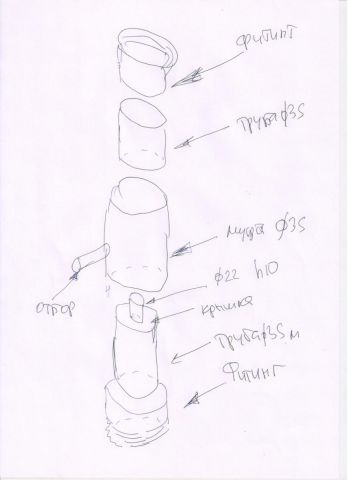

Вот по такой схеме буду паять. Колпачок на 22 трубу или из 28, с прорезями, или шляпу из сектора... Пилить не хочу и с переходами не комильфо. ИМХО.

[Pepel_zbei 400]

Интересно как мне решить вопрос с этим узлом,и как его использовать и для нижнего отбора и для стабилизации колонны одновременно.

Вариант №1 мне больше нравится и делать его попроще,чем допустим №4.Проблема в том,что у меня молочка ф50 и перевЁртышь не катит.

Остается вварить трубочку под перегородками или как?

[b][member=Антел][/b],Дима ты на крайнем рисунке крышу не нарисовал)))Сделал уже наверное и пользуешь)?

[Антел 1 186]

[member=Pepel_zbei], наверное не нарисовал. Но написал...

[attachment=20373:УПО-.jpg]

Как то так... Не работал еще.

Изменено 2 января 2017 пользователем Антел

[xOther 1 451]

Рюмочный, "нутро" без зонтика)



[ANI271 125]

[member=xOther],
В мою царгу такой впаял?

[xOther 1 451]





В мою царгу такой впаял?

Это вроде он и есть.   Пока больше не делал.

[ANI271 125]

[member=xOther],
Назовем его УПО рюмочный- путешественник :)
И дрель, как живая...

[vit8940 0]

а кто нибудь подскажет размеры 1  упо. хочу себе сделать такой),общую высоту и растояние до перегородок и между ними.

[Sergan 359]

[member=xOther],Ильдар , а ХП для рубашечника 22х28 можно сделать ?

Изменено 26 января 2017 пользователем Sergan
