Никсон - универсальный дистиллятор

[AlexDol]

Внимательно читаю темы этого форума:

Польский буфер

Буфер (Аккуммулятор)

Дистилляция с помощью аккумулятора(польского буфера)

Никсон - супердистиллятор

В последней теме для меня всё сраслось, спасибо автору!  По сути моё оборудование это усовершенствованная система Nixon,

конкретно разработка от Гогизз и АлексеяТ -  "Клюшка 35 мм. с димротом".

У serafh на кубе сухопарник, у меня универсальный буфер, который переключается в режим сухопарника. Для этого достаточно извлечь насадку.

serafh. В чём отличие узла отбора на твоём оборудовании и на моём?

Возможно большим объёмом накопителя флегмы?

Изменено 8 августа, 2016 пользователем AlexDol

[serafh]





serafh. В чём отличие узла отбора на твоём оборудовании и на моём?

Фото справа.





Возможно большим объёмом накопителя флегмы?

Если использовать стакан, то возможно. Но в таком режиме (в предзахлебе на колонне) я еще не пробовал.

[шинкарь]

Но горячо, бляха, 98С не шутка.





Для насоса от стиралки это не проблема.



А с трубами ничего не будет? Какой температуры можно сливать в пластиковую канализацию? Я холодную воду включаю когда сливаю барду.

[Glog]





Я холодную воду включаю когда сливаю барду.

А я включаю только насос.

[serafh]

[b][member=Glog][/b],

[b][member=шинкарь][/b],

http://tehtab.ru/Guide/GuideEquipment/GuideEquipmentPipingAndFlanesEtc/Pipes/PipesComparisonTable1/

Тут есть характеристики ПП труб

[AlexDol]

[member=falki],

Ирек, вопрос по узлу отбора в твоей конструкции.  В форумах нашел множество вариантов, но ты сделал свой, оригинальный.

Интересно узнать чем обоснован выбор? Простота изготовления в домашних условиях или это результат испытаний нескольких

конструкций из темы Нидерландера?  Есть ли смысл мне менять схему отбора в  "клюшке"  от АлексеяТ.

[member=serafh],

Сергей, ты упоминал о чертежах, но в этой теме их не нашел, можно эскиз узла отбора?

Изменено 8 августа, 2016 пользователем AlexDol

[alexeyT]





в положительной "клюшке" от АлексеяТ.

Пасиб, конечно....

но с ПОЛОЖИТЕЛЬНЫМ углом массово начал делать Гогизз, еще в 2012 г

а я как раз в конце 12-го перешел на отрицалово с димротом, а затем - димрот заменил на рубашку и ХП (полу-"Дурень")

[serafh]





есть фото аппарата, можно эскиз узла отбора?

ОК

В личке

[falki]

[member=falki],

Ирек, вопрос по узлу отбора в твоей конструкции.  В форумах нашел множество вариантов, но ты сделал свой, оригинальный.

Интересно узнать чем обоснован выбор? Простота изготовления в домашних условиях или это результат испытаний нескольких

конструкций из темы Нидерландера?  Есть ли смысл мне менять схему отбора в положительной "клюшке"  от АлексеяТ.



Клюшка Нидерландера у меня тоже есть, эта конструкция была построена по раним чертежам  с моими усовершенствованиями

​что бы при  дистилляции получить более четкое разделение по головам и телу .вопрос с хвостами он кабы есть  но я думаю что все дело в насадке.Будем продолжать испытания.Сам узел отбора универсален  и предполагает использования того оборудования которое есть.Конструктор на все случаи жизни .вот как то так.Хотелось услышать критику по узлу отбора.

Изменено 5 августа, 2016 пользователем falki

[serafh]





Хотелось услышать критику по узлу отбора.

Коллега, если ты имеешь ввиду Никсона, то есть разные вариации узла отбор:

- стоит кран на возврат флегмы;

- возврат и отбор идут с одной физической точки без буфера;

Я выбрал классику

[AlexDol]

Хотелось услышать критику по узлу отбора.

Причин для критики узла отбора нет. Есть вопрос по фото дефлегматора на восходящей трубе.

Каков эффект при его работе, расход воды, мощность ТЭН?

И конечно же отзывы о качестве продукта?

Изменено 8 августа, 2016 пользователем AlexDol

[serafh]





Есть вопрос по дефлегматору на восходящей трубе.

Коллега

Если ты обратил внимание, то на Никсоне дефлегматор находится на вынесенной в сторону трубе, благодаря чему образуется стакан-буфер (не путать с польским и др. буферами).

Это совсем разные конструкции.

Плюс

Я показал вариант Никсона в режиме дистиллятора.

Обычно его используют в режиме колонны.

[Glog]

имеешь ввиду Никсона, то есть разные вариации узла отбор: - стоит кран на возврат флегмы; - возврат и отбор идут с одной физической точки без буфера;

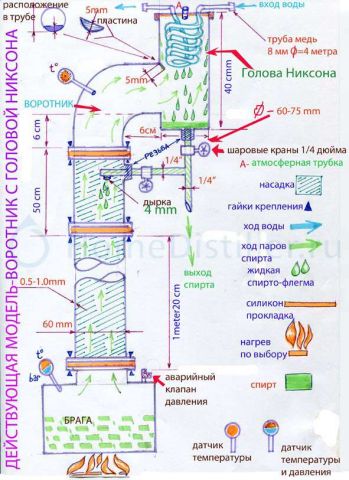

Порылся в старых картинках. Нашел схему Нидерланда с головой Никсона.

Красивые картинки. Достойны в рамку и на стену.

[serafh]





Нашел схему Нидерланда с головой Никсона.  Красивые картинки.

Я видел такую схему Никсона, считаю ее неудачной

- возврат флегмы должен быть, но флегмы излишествующей в стакане, здесь, особенно характерно при по-капельном отборе голов, излишек будет накапливаться выше крана отбора, пока не перельется за бортик.

- кран на возврате Ф не нужен; ФЧ регулируется краником отбора и подбором мощности (при том, что трубка возврата должна находиться в стакане);

- Г-образная трубка в колонне имеет слишком маленький вертикальный отвод вниз, возможно задувание паром флегмы обратно в трубку.

Наличие стакана-буфера (буферного обьема флегмы) как минимум стабилизирует работу колонны при открытии клапана отбора автоматики.

Вариаций голов Никсона достаточно много, я высказал свое мнение, подкрепленное практикой.

120 см колонна с насадкой Панченкова и мой вариант конструкции Никсона позволяет работать при подаче 1,5 кВт мощности на тены.

[Glog]





кран на возврате Ф не нужен; ФЧ регулируется краником отбора

Согласен. С кранами он накосорезил.

Кран отбора должен быть ниже тройника.

Кран возврата флегмы при ректификации должен быть открыт. Закрывается только при использовании оборудования  в режиме дистилляции.

[serafh]

Коллеги.

Если на Никсон добавить царгу, то это уже будет сверхмалая колонна.

То есть, можно отбирать головы, пусть не все и отсекать хвосты, пусть не под корень.

Речь не идет о получении дистилята с первого перегона, речь идет о получении качественного сырца.

Может кто подскажет как рациональнее это все сделать, чтобы исключить большие потери.

[RenatSV]



...Сухопарник...



А какова схема сухопарника? Или просто пустая емкость???

[serafh]





просто пустая емкость???

Да.

Планируется заполнить медной насадкой.

[serafh]

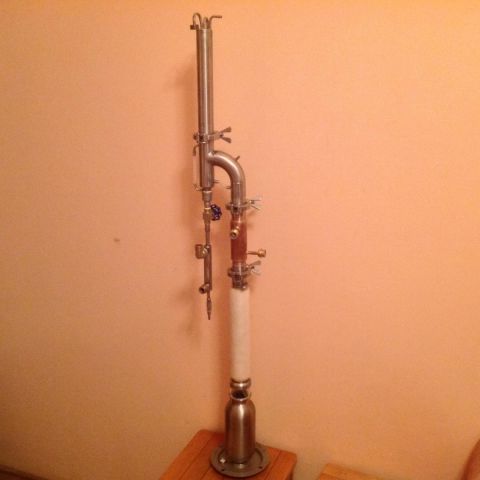

Хочу предложить, как говорится на обсуждение вариант дистиллятора.

Это прототип короткой насадочной колонны. Осталось дело за самым "малым" -

определить температурный и мощностной режимы колонны.

Снизу вверх:

Сухопарник - для формирования пара, для возможной укладки на сетку СП ароматизирующих трав, +1 Тарелка для небольшого укрепления.

Диоптр - для наблюдения на первое время за возвратом флегмы.

Царга с медными кольцами Рашига 35 см - для небольшого усиления и исключения посторонних запахов в дистилляте.

Малый проходной деф - для преграждения попадания в отбор высококипящих фракций.

Деф - ГН - для стабильной работы колонны.

Изменено 5 февраля, 2017 пользователем serafh

[МАРТ]

Попробывал ?? Пробуй головы отбирать с включенным малым дефом ..замерь лангом !!

Изменено 5 февраля, 2017 пользователем МАРТ

[МАРТ]

Большое расстояние между возвратом и отбором .лужа спирта будить окислятся .на выходе латунь ..то биш цинк с горячим спиртом ..!!!

[serafh]





ыходе латунь ..то биш цинк с горячим спиртом

Латунь только на входе-выходе воды в местах крепления шлангов.



Большое расстояние между возвратом и отбором

Оно минимально=5см

Попробывал ??

Подбираю фитинг для автономного охлаждения минидефа.





Пробуй головы отбирать с включенным малым дефом

Учту

[serafh]

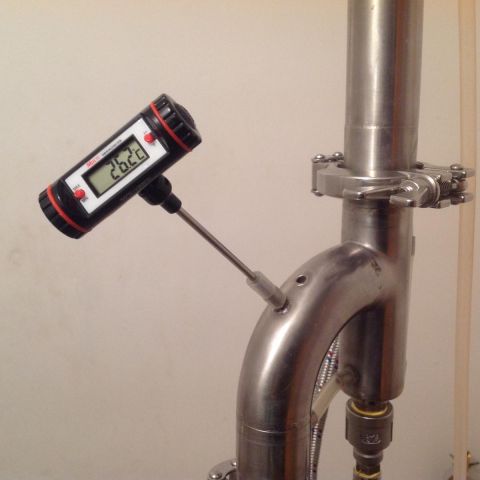

Место верхнего термометра, рядом гнездо для датчика DS18b



[serafh]

В таком составе при отключенном мини дефе и без дополнительной царги в качестве дистиллятора на 3 квт работает отлично, что раньше я и описывал.

Добавил меди - минидеф.

Капать начало при 89С в кубе, полилось тонкой струкой при 90С в кубе. В колонне, где установлен градусник температура на 1-2 градуса ниже, чем в кубе.

Предварительный вывод:

Без дополнительной царги и включенном проходном мини дефе говорить о девайсе, как о короткой колонне, минимум нескромно.

[serafh]

Пока предварительно получается следующее.

У кого есть замечания и дополнения.

ТЕМПЕРАТУРНЫЙ РЕЖИМ ДЛЯ ПОГОНА СЫРЦА

Ткуба около 90 градусов, начинается рост температуры в колонне до 77-78С;

начали капать головы, мощность убираем на 500 вт;

Головы – вода в мини деф чуть открыта - пролетают только головы=5%+органолептика;

тэн - в режиме отбора голов (РМ=500 вт); при необходимости, игольчатым краном

плавно устанавливаем покапельный режим отбора голов;

Тело – меняем приемную емкость, вода в минидеф сначала чуть открыта, как при отборе

голов, тэн на режиме отбора тела=2квт, по мере роста к Ткол=85С, Ткуб=92С открываем

воду больше, или/и убираем мощность;

Хвосты при достижении критических Ткол=86С, Ткуба=93С;  открываем воду на макс,

меняем приемную емкость, собираем остатки и при достижении крит Ткуба=98С – вырубаем.

Ткол измеряется в месте показанном на фото. При устаовке датчика автоматики внизу колонны

следует учесть температурный зазор.

Изменено 16 февраля, 2017 пользователем serafh
