Автоматика управления отбором по жидкости на основе Arduino

[kirka]

Вот для такого экранчика справедливо изменения в скетче на 3F. А еще неплохо-бы пищалку в версию с отдельными кнопками добавить, ну и функцию для управления нагревом после полного стопа (не много хочу?).

[capsolo]

[member=kirka], Кирилл, что у тебя с экраном? :) половины символов нет. Какой-то непропай между I2C и экраничком.

По хотелкам: релюхой щелкнуть после декремента в 0?



А адрес определеяется тем, куда притянуты на плате конвертора I2C пины А0, А1, А2 к земле или к +5В



For PCF8574A the addressing is:
A2    A1    A0    Dec    Hex
L    L    L    56    0x38
L    L    H    57    0x39
L    H    L    64    0x40
L    H    H    74    0x4A
H    L    L    75    0x4B
H    L    H    76    0x4C
H    H    L    77    0x4D
H    H    H    78    0x4E


For PCF8574 the addressing is:
A2    A1    A0    Dec    Hex
L    L    L    32    0x20
L    L    H    33    0x21
L    H    L    34    0x22
L    H    H    35    0x23
H    L    L    36    0x24
H    L    H    37    0x25
H    H    L    38    0x26
H    H    H    39    0x27

Изменено 8 июля, 2016 пользователем capsolo

[kirka]

[member=kirka], Кирилл, что у тебя с экраном? :) половины символов нет. Какой-то непропай между I2C и экраничком.

По хотелкам: релюхой щелкнуть после декремента в 0?



А адрес определеяется тем, куда притянуты на плате конвертора I2C пины А0, А1, А2 к земле или к +5В



For PCF8574A the addressing is:
A2    A1    A0    Dec    Hex
L    L    L    56    0x38
L    L    H    57    0x39
L    H    L    64    0x40
L    H    H    74    0x4A
H    L    L    75    0x4B
H    L    H    76    0x4C
H    H    L    77    0x4D
H    H    H    78    0x4E


For PCF8574 the addressing is:
A2    A1    A0    Dec    Hex
L    L    L    32    0x20
L    L    H    33    0x21
L    H    L    34    0x22
L    H    H    35    0x23
H    L    L    36    0x24
H    L    H    37    0x25
H    H    L    38    0x26
H    H    H    39    0x27

Символов, да почему-то не все (у hardvik увидел, что по другому). сижу пока разбираюсь с этим. Глянь если не трудно прошивку, можа там бяка какая попала, ведь ее никто кроме меня не лил еще вроде, можа молчат просто. По хотелкам, именно так хотелось, а у кого что есть, думаю прикрутить сами смогут. Я расщепитель ставлю для этого до РМ2, чтоб ДИФ не дергать, ну просто они у меня есть :-).

[capsolo]

Ну я прошивку себе лил. У Вити просто на Нане пины были битые - пришлось кнопками переехать на другие. А так все то же самое.

[kirka]

[b][member=capsolo][/b], подскажи что у меня не так, по фото видно?

[capsolo]

[b][member=kirka][/b], пример загрузи от LiquidCrystal_I2C. Если будет то же самое в примере =- значит непропай пинов данных. Если все отлично - надо найти правильную библиотеку LiquidCrystal+I2C для твоего дисплея.

[kirka]

Это я уже прошел и пока прогу "сканер портов" не запустил, не понимал куда рыть. А он показал мне порт 0х3F, а не 0х27. Пины по "науке по контактам" соединены и все прозвонено ужо. С подтяжкой куда чего уже на подходе образование.

[serafh]

[member=kirka],

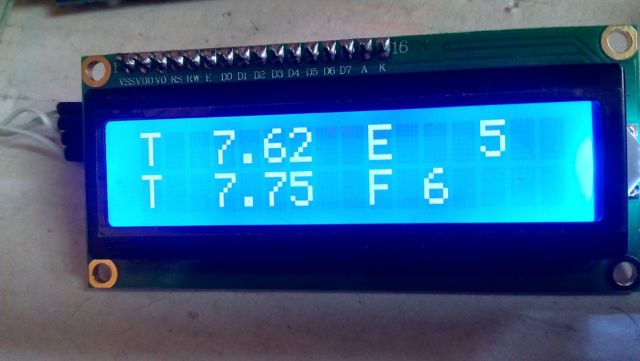

При первичном включении к юсб на дисплее такая картинка:

[kirka]

[b][member=serafh][/b], , я наверное сейчас тормознусь пока, едет шильды с кнопками, с цифрами и без, и контролеров несколько разных. Придут, буду дальше копать. А так работает железяка от capsolo, я сегодня ее зарядил на первый рект. Еще РМ бы правильный...да в связку. Сказка пока, но я надеюсь.

[capsolo]

Если примеры работают надо менять либу LiquidCrystal_i2c для твоего экранчика. Рм займусь после 15 числа. Надеюсь к концу месяца выдать рабочий вариант.

Изменено 8 июля, 2016 пользователем capsolo

[kirka]

Если примеры работают надо менять либу LiquidCrystal_i2c для твоего экранчика. Рм займусь после 15 числа. Надеюсь к концу месяца выдать рабочий вариант.

Как выше написал, пока прервусь, а придет барахло - добьёмс начатое, можа UNO или 1602 кривой, чтоб другие на грабли не попались так как у меня вышло.

[kirka]

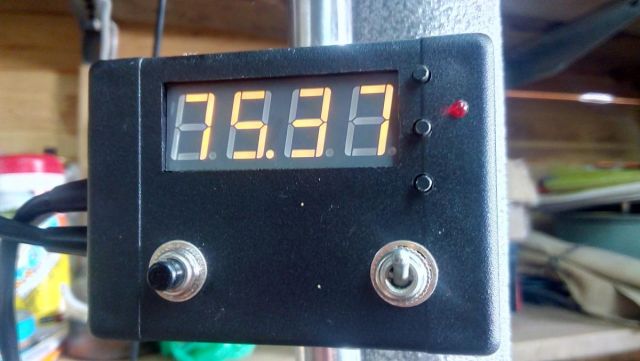

Вот уже дохдопыл аппарат, даже с кривым экраном, не удержался, развел и махнул, все нормуль

[dudemix]

Если примеры работают надо менять либу LiquidCrystal_i2c для твоего экранчика. Рм займусь после 15 числа. Надеюсь к концу месяца выдать рабочий вариант.

инфо по РМ будет в этой теме?

[capsolo]

[member=dudemix],нет, другую сделаю. Будет точно дешевле РМ-2.

[bigson]

Антон, приветствую!

Собрал железки по 2 посту... в архиве с либами не хватает индикаторной, нашел отдельно... пока адрес не поменял как kirka писал, не пошел дисплейчик, но у меня в отличие от него все символы отображаются...

Так что

0х3F, а не 0х27

вполне себе работает

На реальный рект пока не ставил...

[kirka]

[member=bigson],напиши какой и версию, я пробовал 1.0, 1.1 и 2.0. Сегодня пришол с кнопарями, буду пробовать с ним еще.

[bigson]

Микруха в преобразователе на индикаторе стоит PCF8574AT, джампы ни один не запаян...



В секции "Обычный режим отображения" нужно после отображения Т1 добавить

lcd.setCursor(8, 0);

lcd.print(" ");

Иначе буква О после выхода из настройки порога для диста остается...

[bigson]

В секции установки декремента нужно добавить условие еще для затирания символа остающегося после значения открытия типа 22.9 сек оставалось 9 при двузначном декременте... писать словами не умею, короче:



 case SET_DEC:

        if (prevmode != mode) {

        lcd.setCursor(0, 0);

        lcd.print("DECREMENT=");

        lcd.setCursor(10, 0);

        lcd.print(decrement);

        lcd.setCursor(13, 0);

        lcd.print("   ");

        if (decrement<100){lcd.setCursor(12, 0);lcd.print(" ");}

        if (decrement<10){lcd.setCursor(11, 0);lcd.print(" ");}

        lcd.setCursor(0, 1);

        lcd.print("                ");

        }

[capsolo]

я уже поправил конечно. Надо наверное скетч обновить в шапке.

[bigson]

Угу, вроде отлавливаем всякое потихоньку...

[serafh]



Надо наверное скетч обновить в шапке.

Не забудь про скетч с пищалкой

http://forum.grainwine.info/index.php/topic/908-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=113422

[capsolo]

Все зановил. Надо как-то с IFDEF начинать работать - скетчи замержить. Сейчас 3 версии зверя: для Хардвика на других пинах кнопки, версия с LCD Keypad Shield и основная на I2C.

[serafh]





Все зановил.

Версия 0.9 залилась. Что такое ЕТА?

[hardvik]

[b][member=serafh][/b],Время до открытия клапана.

[shram1970]

Что такое ЕТА?



ETA - время в секундах до следующего открытия или закрытия клапана.

Пока писал  [b][member=hardvik][/b] ответил.
