1 час назад, makh сказал:

Все цифровое с проводами длиннее 10 см подключить витой парой.

Еще бы знать как подключать , схемку бы не плохо .

[makh 262]

Да та же схема, только провода другие. Каждый проводник, который не земля вести отдельной парой с землей.. На концах все земляные соединить..

Изменено 20 февраля 2020 пользователем makh

[Самоделкин56 14]

21 минуту назад, makh сказал:

Каждый проводник, который не земля вести отдельной парой с землей..

Спасибо , если я правильно понял то понадобится 2 витые пары т.е задействованы будут 4 провода .

[evgeny_ch 62]

Самоделкин56, почитай по ссылке на стр. 21.

[Самоделкин56 14]

22 минуты назад, evgeny_ch сказал:

почитай по ссылке на стр. 21.

Евгений спасибо .

Вот что сейчас обнаружил , если подключаю питание РМ и Ардуино в одну розетку начинаются глюки с температурой , подключил в разные розетки пока всё ок .



[evgeny_ch 62]

Самоделкин56, проблемы помехоустойчивости ты порешал.

Для полного спокойствия навесь на сетевые провода, что идут к симистору  внутри коробки с РМ(ВК) ферритовые кольца,

или скрути  N и L парой . Некоторое снижение помех из сети может дать и конденсаторный фильтр на входе преобразователя питания датчиков.

[митрик 101]

у меня, вроде бы все наладилось - пару раз отработал без проблем, дальше буду посмотреть

[qwest_ans 26]

Чтоб Не срать в сеть помехами  ставьте синфазник и на питание силы и на питание автоматики, это совсем не сложно но гарантировано спасает от траблов с помехами типа "подключаю питание РМ и Ардуино в одну розетку начинаются глюки"

И ещё один аргумент  - почему-то никто не читает даташит на симистор, а там есть предельная величина dI/dt и решением является её ограничение , которое решается установкой индуктивности которая будет затягивать фронт  и соответственно снижать помехи

Да и варистор паралельно симистору

Изменено 23 февраля 2020 пользователем qwest_ans

[Самоделкин56 14]

1 час назад, qwest_ans сказал:

Чтоб Не срать в сеть помехами  ставьте синфазник и на питание силы и на питание автоматики,

Что такое синфазник и где его можно приобрести ?

[qwest_ans 26]

А что гугл кончился?

Вот статейка https://myelectrons.ru/setevoj-fil-tr-dlya-audio-svoimi-rukami/

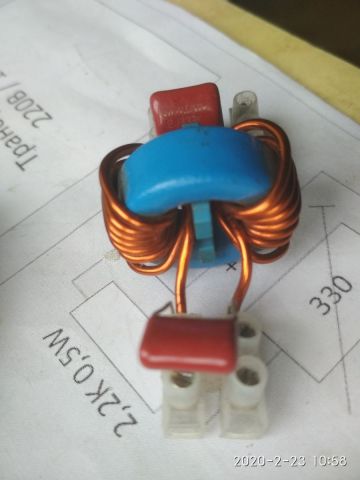

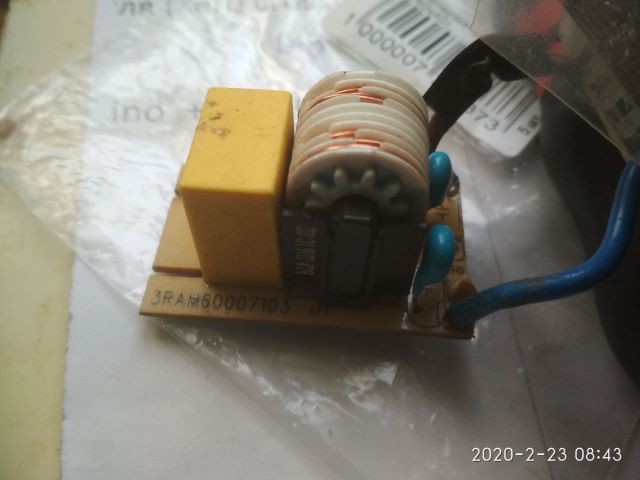

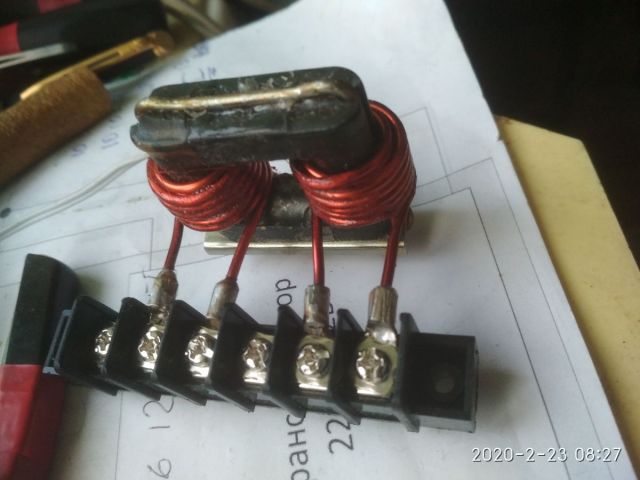

Его очень просто сделать, на силу например делаю из сердечников от строчной развертки  или просто больших феритовых колец. на втором фото "заводской" синфазник стоит в металлических корпусах в сетевых входах аппаратуры,куда втыкается сетевой кабель. На первом фото сам дроссель без конденсаторов ещё, -очередная заготовка

Изменено 23 февраля 2020 пользователем qwest_ans

[Самоделкин56 14]

49 минут назад, qwest_ans сказал:

Его очень просто сделать

Я так не думаю .

[митрик 101]

3 минуты назад, Самоделкин56 сказал:

Я так не думаю

Если ардуину собрал , то и тут справишься .

У меня сегодня дважды подряд проскочил глюк - в режиме голов , клапан открылся на время выставленное в режиме тела . Передёрнул питание , больше не повторялось . Заметил, что данный момент всегда проскакивает вначале отбора . Было по разу , без всяких манипуляций само проходило . Но два раза подряд ещё не было . В остальном всё норм , подобрал декремент , теперь останавливается как положено , и отбор в конце соответствует

[qwest_ans 26]

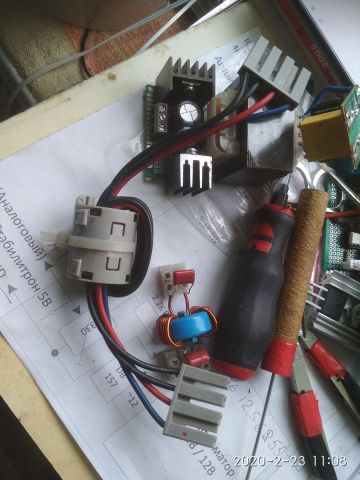

Вот готовый синфазник - что тут сложного?

Или вот так наконец. Сетевые провода протащить через кольцо хотя б один виток, два ещё лучше, десяток - вообще козырно

[Самоделкин56 14]

qwest_ans, ведь надо и по мощности подбирать , или нет ?

[qwest_ans 26]

Я ж написал - сетевые, какими подключаешь ТЭН. Они и определяют мощность.

Изменено 23 февраля 2020 пользователем qwest_ans

[Самоделкин56 14]

9 часов назад, qwest_ans сказал:

Сетевые провода протащить через кольцо хотя б один виток

А размер кольца играет какую нибудь роль ?

[qwest_ans 26]

Чем больше витков положишь тем лучше, значит чем больше размер кольца тем больше места для провода - больше витков

[митрик 101]

Опять огорчило отсутствие скетча по мотивам СТХ с одним датчиком , кратковременно пропало питание под конец снабби , намаялся с о стабилизацией . Т растёт , а стопов нет , пришлось на ходу подбирать настройки под мизерный отбор и периодически отключать клапан , чтобы Т афиксилась и автоматика начала работать как положено

[Михаил Лемуровв 16]

12 часов назад, митрик сказал:

огорчило отсутствие скетча по мотивам СТХ с одним датчиком

да это было бы не плохо. дешевле и программатор искать не надо.

[митрик 101]

7 часов назад, Михаил Лемуровв сказал:

да это было бы не плохо

Вот , что было бы не то , что неплохо , а отлично , так это реализовать на ардуине такой алгоритм работы

https://forum.homedistiller.ru/index.php?topic=32107.0

[Самоделкин56 14]

Наблюдаю такой момент , запоздалая реакция дисплея , старт стоп срабатывает согласно установки а вот показания температуры появляются позже , создается впечатление неисправности а на самом деле всё работает на программном уровне .

Кто нить сталкивался с таким , есть ли лечение ?

[qwest_ans 26]

У меня такое было со спиртогоном , в моём случае это неудачная прошивка, Лечением была повторная перепрошивка.

[Самоделкин56 14]

4 часа назад, qwest_ans сказал:

Лечением была повторная перепрошивка.

Перепрошивал и я , не помогает , может на другом компе попробовать  , вернее на другой оси .

[митрик 101]

у меня экран тоже слегка запаздывает, но это не печалит совсем

[Самоделкин56 14]

8 часов назад, митрик сказал:

у меня экран тоже слегка запаздывает, но это не печалит совсем

Выходит не у меня одного так , не должно же так быть , видимо где то что то не так , не порядок .

Надо искать лечение , попробую еще перепрошивать на разных осях и компах , а может и программатор приобрету и им попробую прошить .
