Автоматика управления отбором по жидкости на основе Arduino

[capsolo 658]

[b][member=azer007][/b], еще раз поясни как организовано питание клапана и автоматики: БП разные?

[azer007 1]

еще раз поясни как организовано питание клапана и автоматики: БП разные?

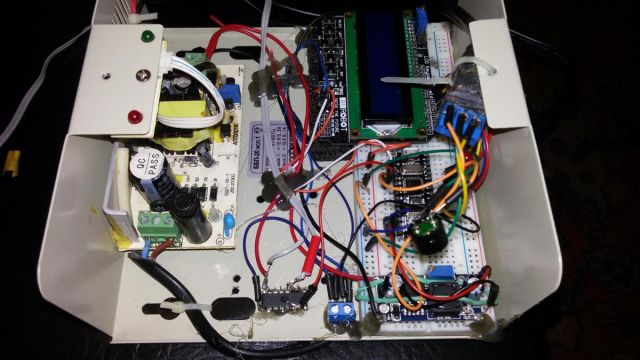

Блок питания от сигнализации ББП 12в от него идет на клапан +, далее через клапан и через ULN2003 при подаче сигнала с А1 на вход ULN2003 замыкается на землю и клапан срабатывает (700ма), реле нет вообще. Питание ардуины от стбилизированного бп 9в,подключен к 12в. Подскажи как вставить фотку, а то неудобно грузить на гүгл потом сюда. Вот альбом https://drive.google.com/drive/folders/0B7qNX79nv3voS3FIMDJDTFVma0U

Изменено 26 декабря 2016 пользователем azer007

[hardvik 200]

[b][member=azer007][/b],Пишешь ответ, потом в правом нижнем углу жмешь расширенная форма. Выбираешь и грузишь файл.

[capsolo 658]

Вот как коллега Mihalich победил 12 вольтовый клапан:



Моделирую работу на столе. Клапан отключен - всё работает, сбоев не вижу; тут же подключаю клапан, проходит немного времени - P=10 (было 25), O=15 (как и было), клапан закрывается. Сбрасываю, запускаю с клапаном - работает; потом заметил пропажу сегментов в цифрах... "8" выглядит как "п". Отключаю клапан, запускаю заново-всё работает стабильно. Видимо, дело в помехах от обмотки катушки клапана? Если запитывать клапан 12В и термостат от одного БП, появляются проблемы... Для полного подтверждения постараюсь в выхи попробовать ректификацию с двумя блоками питания - для клапана и приборчика по отдельности.

UPD. До утра приборчик отработал нормально.
Еще один UPD. Провел ректификацию, подключив термостат и клапан к разным БП - отработала система как часы!

Еще один UPD! Важный!
диод Д226Г, включенный "наоборот" параллельно обмотке клапана, спас ситуацию! Приборчик без проблем "отщелкал" все режимы, с уменьшением отбора, без каких-либо замечаний.

Перечитывал старые темы..один коллега долго-долго ректифицировал, и когда менялось давление - он ставил колонну на работу "на себя", а потом выставлял новый порог сработки, который устаканился.



Ну вот, теперь про два датчика: если один в кубе, а другой снизу колонны, то по датчику в кубе можно понять, что спирта еще дохрена. Если изменения по второму датчику - значит атмосфера скакнула, или еще что произошло (многие утверждают,да и я разок видел), что после подголовников температура на квалификационном участке падает. Вобщем ложняк. Работаем на себя, запоминаем новый порог и вперед дальше добывать спирт.



Я это написал, потому что такого еще не читал раньше. Про режим работы только по кубу я знаю, в курсе.

[_Alex_ 5]

из 2 поста http://ru.aliexpress...47-208678fbcd08

Т.е. такое же реле, как и на клапан?

[ser64 314]

Любое с обмоткой 5 В. маломощное, главное развязать по питанию Ардуину от сети и УЗО

[msg31 23]

Это что LCD init что ли время от времени?





А экран при этом мертвый? то есть на нем ничего не меняется?

Да можно периодически, а можно по нажатию какой-нибудь клавиши.

[capsolo 658]

[member=msg31], судя по всему там содержимое памяти портится. Дисплей - только симптом. Надо как то детектировать и перегружаться. А может вообще вочдог встроенный применить. Изменено 27 декабря 2016 пользователем capsolo

[serafh 422]

[member=snab],
Подскажи, как питание подал на дисплей шильд

[capsolo 658]

[member=serafh],  я Игорю собирал. просто с БП на 5В дисплей шильда подал, от него же и контроллер питается.

Изменено 27 декабря 2016 пользователем capsolo

[serafh 422]

[member=capsolo],
Понял, значит питание не причём, если БП стабилизированный и помехозащитный.
[member=snab],
Попробуй вместо реле поставвить тот девайсик, на который я выдал ссылку в вопросах новичков
Срок доставки. - в течение недели.
Или сам изготовь.

[capsolo 658]

[member=serafh], девайсик поможет, БП нормальный, все в нем есть. Пока малой кровью пытаемся разобраться, чтобы релюху не менять на эту приблуду.

Тебе советую в серии использовать приблуду однозначно и клапан 220в. Так максимальные шансы на успех.

Изменено 27 декабря 2016 пользователем capsolo

[serafh 422]

[member=capsolo],
ОК
По приезду в Мск начну сборку Спиртогона в дин корпус.
Может из чины заказы уже придут.
Потихоньку определяется его конфигурация.
УНО - 12С - кнопки управления - оптосемисторный ключ(ОСК) - НХ-3 220в
Биппер (с реостатом, при необходимости)
Реле 5в - стоп при окончании работы Спиртогона
БП стаб 5 в
Снаббер
Тумблер откл клапана
Светодиод
Комплект корректирующих резисторов
Может чего пропустил? Изменено 27 декабря 2016 пользователем serafh

[capsolo 658]

[member=serafh], переключатель в разрыв клапана, реостат на бипер. Диод твой опять же :)

Комплект резюков на все случаи жизни.

Изменено 27 декабря 2016 пользователем capsolo

[serafh 422]

[member=capsolo],
Диод - не мои лавры и для 12в клапана

[capsolo 658]





Диод - не мои лавры и для 12в клапана

я про диод стабилизации, который тебя в транс вводит

[cobra45552009 3]

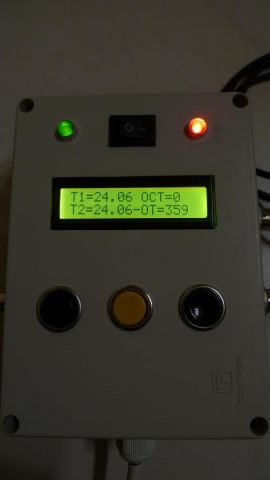

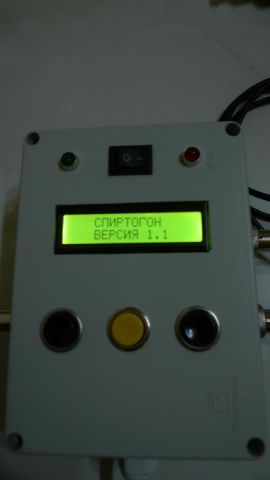

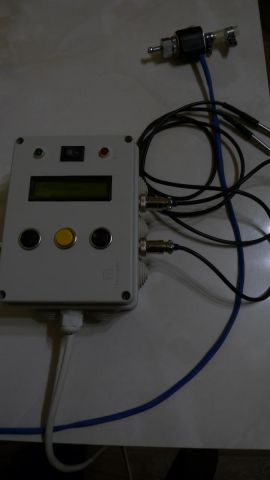

Всем привет!) Принимайте новенького в вашу банду))) Спасибо все тем,кто изначально создал этот проект и не только этот!!!! Респект и уважуха!!! Вот и у меня приблизительно что получилось в итоге,осталось только проверить в режиме РК на своей колонне.

[kirka 24]

[member=cobra45552009], да чего нет-то, заходи и пользуй, тока вот версию на посашок поменяй на последнию.

[serafh 422]

[member=kirka],
Кирилл, а какая последняя?

[_Alex_ 5]





тока вот версию на посашок поменяй на последнию

Судя по второму сообщению темы версия 1.1 и есть крайняя.

[capsolo 658]

[member=cobra45552009], Сергей красота какая! Своими руками сотворил?

[m16 116]





подскажите, как избавится от этой кракозябры

правильная схемотехника  и правильный монтаж  поможет.





Надо предусматривать программную пере-инициализацию экрана.

согласись, причину нужно купировать  выше описанными способами а не гасить программно.





А может вообще вочдог встроенный применить.

собачку в любом случае нужно применять но в данном случае она не поможет т.к. нужно условие - зависание контроллера , в данном случае этого признака нет.

[snab 766]

[member=m16],

правильная схемотехника

http://forum.grainwine.info/index.php/topic/908-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=186364
поможет? или что-то нужно сделать? обьясните, профану в электронике, на пальцах, пожалуйста.
По совету Виктора детали вчера установлены, сбоев в течение часа не было
ПС ещё есть подозрение на плохой контакт, т.к. не крутя в руках- все работало с подключенным клапаном, стоило покрутить, подергать провода- эффект кривого экрана проявился. Изменено 27 декабря 2016 пользователем snab

[cobra45552009 3]

[member=cobra45552009], да чего нет-то, заходи и пользуй, тока вот версию на посашок поменяй на последнию.

Спасибо. Это на какую именно версию....,простите?)

[member=cobra45552009], Сергей красота какая! Своими руками сотворил?

Антон,благо вашим умом и своими руками!!! Спасибо Вам огромное!!!!!

В скетче только изменил под дисплей LCD1602 для себя, управление клапаном отбора,т.к. вместо обычного реле решил поставить на оптопаре с симистором.

Изменено 27 декабря 2016 пользователем cobra45552009

[capsolo 658]

[member=cobra45552009], а можешь в открытом виде сфоткать? Не могу понять как дисплей закреплен.
