Автоматика управления отбором по жидкости на основе Arduino

[serafh]

без транзистора

Есть с генератором и без

[member=bigson],

Подошел

Изменено 11 ноября, 2016 пользователем serafh

[serafh]

[member=bigson],

Радость была недолгой, сначала биппер достаточно громко (для него) кричал, потом все тише и тише.

в период между работой биппера на его 12 пине постоянно вот такая штука - пилообразные импульсы амплитудой 5 вольт. Может они "садят" бипер?

До первого залета при отборе тела на 12 пину - 0

Почему потом пила -???

Изменено 12 ноября, 2016 пользователем serafh

[capsolo]

Серж я не великий оракул, но разберись с питанием плиз.

[bigson]

Однако, в покое (когда все штатно) на пине дуины не должно ничего быть... Ну максимум помехи 100 милливольт... Когда есть сигнал, там должен быть прямоугольник или 500 или 1000 Гц амплитудой 5В...

Изменено 12 ноября, 2016 пользователем bigson

[serafh]





разберись с питанием плиз.

Питание диетическое - БП на 9 вольт, что рекомендует на мегу мсг31, после него стоит доп стабилизатор на 5 вольт, подключен на шильд-дисплей туда, откуда раньше поступало.





в покое (когда все штатно) на пине дуины не должно ничего быть

понимаю, но тем не менее.

Прогонял сегодня сутки без перерыва, дыма пока нет, но и добиться стабилизации тоже, за редким исключением.

Вот они кошерные +5в

[capsolo]

Если ты про стабилизацию колоны без колонны опусти гильзованные датчики в стакан на дно

[serafh]

[member=capsolo],

Один гильзованный, другой нет - соприкасаются друг с другомю

Дельта1,22, Т в пределах 25С, с копейками с разницей 0,3 друг с другом.

11 пин           РЕЛЕ ВКЛ - 0 вольт;

                   РЕЛЕ ВЫКЛ - 5 вольт

Прозвонил и показал все пины

Изменено 12 ноября, 2016 пользователем serafh

[serafh]





(когда все штатно) на пине дуины не должно ничего быть...

Только при первом отборе тела и до первого залета, потом свой бепперный сигнал, а затеи ПИЛА, которой быть не должно. Думаю, что это программный глюк.

[bigson]

Там по коду судя, пин переводится в режим входа после отработки сигнала, а вход, как известно, пилу не генерит, не может он... Вот этот момент и нужно смотреть...

Изменено 13 ноября, 2016 пользователем bigson

[serafh]

[member=bigson],

ОК

Начал снимать показания подключив к 12 пину и к земле пьезо пищалку (отпаял от модуля), после слабых но различимых сигналов пищалки наступает тишина и ноль на картинке, убираешь пищалку, снова на картинке пила. Надо пьезо подбирать.

Изменено 14 ноября, 2016 пользователем serafh

[capsolo]

Коллеги, выкладываю первую версию инструкции к контроллеру. Коллеги bigson и kirka внесли свои замечания. Хотелось бы услышать мнение других коллег. После повторного редактирования прикреплю в шапку.

Спиртогон 1.1_re.doc

[capsolo]

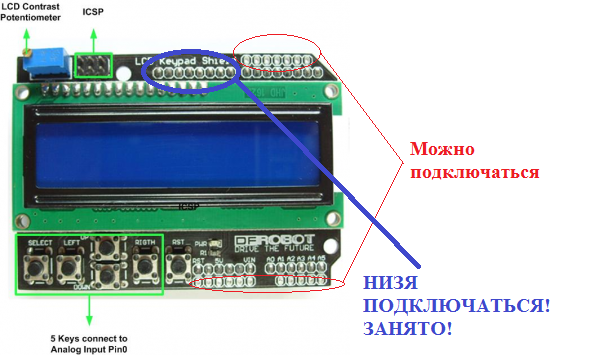

Серж мне пришел Keypad shield. Тебя не насторожило, что пины 10-12 на шильде не имеют отверстий для подключения какой либо периферии и предназначены только для подключения экрана? по ходу надо переезжать на пины, управление которыми предусмотрено шильдом.

А пила - это какой-то обмен между шильдом и ардуиной идет.

Изменено 18 ноября, 2016 пользователем capsolo

[capsolo]

Вобщем, Серж, я переехал на другие пины. Изменил изображение во втором сообщении и пересобрал прошивку, залив ее туда же.

Реле переехало на А1

Пищалка - на А2

Финишное реле - на А3.

[capsolo]

Сереж зачем ты тут буквари постишь? Перепаивай устройство на те ноги, что я написал и больше не припаивайся к ногам, к которым шильд не предлагает припаиваться. Если бы я не заказал шильд даже и не понял бы в чем у тебя траблы.

Изменено 18 ноября, 2016 пользователем capsolo

[serafh]

[member=capsolo],

А где скетч на новые ноги. Датчики Т  и СД остаются?

Изменено 18 ноября, 2016 пользователем serafh

[capsolo]

да..надо и скетч перезалить. Прошивку я уже обновил. Переезжают только те ноги, что я написал раньше: клапан бипер и стопмашина.

[serafh]

[b][member=capsolo][/b],

Еще пара моментов

1. какой биппер нужен - с транзистором, с генератором - пассивные или просто пьезопищалка без ничего - активные.

2. стоп машина выдает постоянно 1 вольт, при стопе - 0. Этот так задумано? Также и реле - думает - 5 вольт, сигнал - 0.

ПС: я это к тому, что в режиме ожидания тратим энергию.

Прошивку я уже обновил.

Это которая с ХLoader?

[capsolo]

да, и скетч тоже обновил.

[serafh]

[member=capsolo],

По бипперу.

Поставил пьезо пищалку без транзистора.

При работе видны импульсы, по окончании всегда + 5в (а выдержит пищалка?) или та же пила, если биппер убрать и замерять пин.

 глюк такой бывает часто

Стоп Реле

Т=127

ОСТ=999

После откл и вкл питания

Т=0.00

Меню переключается от любой кнопки

Реле молчит.

Датчики проверял на др.автоматике-исправны

Как перезагрузить?

Изменено 20 ноября, 2016 пользователем serafh

[capsolo]

Градусник у тебя, Серж, потерялся

[serafh]

[b][member=capsolo][/b],

Я этим прошивался

  proshivka_1.1_LCD_KEYPAD.zip   706,84 КБ   2 Количество загрузок:

Щаз еще раз попробую

Потом ЦЕПИ проверю

[AlexDol]

Как получилось что я эту тему просмотрел, не знаю.

Работал с автоматикой из темы "STH0024" и затем "Доступная автоматика ... Mega".

Но устал переписывать скетч Меги для своих нужд - IR пульт, модуль WiFi, I2C дисплей,

энкодер, джойстик - это по мелочам. Для меня стало проблемой удаление пустых для меня

возможностей прошивки и оборудования.

Это клон для пива, НБК, пароген, работа с зерном, фракционники, сервы и прочая муть.

Чем я заниматься НЕ БУДУ НИКОГДА.

Пожалуй для меня будет проще сделать оборудование из Вашей темы а то самогон уже не гоню,

только паяю и программирую.

Интересует Ваше мнение.

[capsolo]

[member=AlexDol], Александр, присоединяйтесь ;) предполагается модульная структура так что лишнее просто исключается. Вас тоько спирт интересует? Изменено 20 ноября, 2016 пользователем capsolo

[AlexDol]

[member=AlexDol], Александр, присоединяйтесь ;)



Интересует дистилляция и ректификация с использованием буфера (аналог ПБ).

Тему прочёл, понял что готовится модуль стабилизации и регулирования мощности ТЭН,

это актуально. На своей Меге испытал варианты с различными датчиками тока,

трансформатором, детектором ноля на PC814. Но окончательно пока не определился.

Вариант из этой темы с управлением ТЭН через реле - просто и надёжно, но

стабилизация и плавный пуск - стоп для меня желательны.

[capsolo]

В этой теме в основном обсуждается управление клапаном отбора при дистилляции. Чтобы быстро закрыть вопрос вам к этому устройству не хватает готового регулятора мощности, например РМ-2 или РМЦ, и вы уже будете полностью укомплектованы

Шлейф безопасности можно приколхозить через оптосимисторную развязку, сопротивление на 5К с замыканием УЗО.
