Автоматика управления отбором по жидкости на основе Arduino

[serafh]

[О] отбор «остатка»

У них нет старт-стопа с декрементом, при котором остаток отжимается лучше, при этом он чаще все бывает питьевым.



АНТОН ЗДЕСЬ ОБНОВЛЕННАЯ СХЕМА UNO

Изменено 22 октября, 2016 пользователем serafh

[capsolo]

[member=bigson], ну мы же вольные каменщики. Никаких дедлайнов не

[capsolo]

Бяда у тебя. Я чет слышал еще у кого-то была такая - они выпиливали lcd.write из кода. А надо лишь посвежее библиотеку LiquidCrystal. Заодно я бы посоветовал Arduino IDE посвежее использовать.

Изменено 22 октября, 2016 пользователем capsolo

[serafh]

[b][member=capsolo][/b],

Это Ардуино  1.6.12.

Ругается. Но по другому

Arduino: 1.6.12 (Windows 7), Плата:"Arduino/Genuino Uno"



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:7:21: fatal error: OneWire.h: No such file or directory



compilation terminated.



exit status 1

Ошибка компиляции для платы Arduino/Genuino Uno.



Этот отчёт будет иметь больше информации с

включенной опцией Файл -> Настройки ->

"Показать подробный вывод во время компиляции"

[capsolo]

Ну теперь библиотеку OneWire поставь

[serafh]

Понеслась цепочка запросов на библиотеки[b][member=capsolo][/b],

[capsolo]

Качай что просят.

[serafh]

[b][member=capsolo][/b],

Скачал все библиотеки и с шильдом и 12С, все равно Ж

Arduino: 1.6.12 (Windows 7), Плата:"Arduino/Genuino Uno"



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino: In function 'void apply_param(bool)':



tau_kita_arduino:139: error: 'EEPROM_uint16t_write' was not declared in this scope



tau_kita_arduino:140: error: 'EEPROM_float_write' was not declared in this scope



tau_kita_arduino:141: error: 'EEPROM_uint16t_read' was not declared in this scope



tau_kita_arduino:142: error: 'EEPROM_float_read' was not declared in this scope



tau_kita_arduino:149: error: 'CalcFlow' was not declared in this scope



tau_kita_arduino:152: error: 'EEPROM_uint16t_write' was not declared in this scope



tau_kita_arduino:153: error: 'EEPROM_float_write' was not declared in this scope



tau_kita_arduino:154: error: 'EEPROM_uint16t_read' was not declared in this scope



tau_kita_arduino:155: error: 'EEPROM_float_read' was not declared in this scope



tau_kita_arduino:162: error: 'CalcFlow' was not declared in this scope



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino: In function 'void first_start()':



tau_kita_arduino:490: error: call of overloaded 'write(int)' is ambiguous



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:490:45: note: candidates are:



In file included from C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:13:0:



C:\Program Files (x86)\Arduino\libraries\LiquidCrystal\src/LiquidCrystal.h:83:18: note: virtual size_t LiquidCrystal::write(uint8_t)



   virtual size_t write(uint8_t);



                  ^



In file included from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Stream.h:26:0,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/HardwareSerial.h:29,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Arduino.h:232,



                 from sketch\tau_kita_arduino.ino.cpp:1:



C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Print.h:49:12: note: size_t Print::write(const char*)



     size_t write(const char *str) {



            ^



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino: In function 'void re_start()':



tau_kita_arduino:526: error: call of overloaded 'write(int)' is ambiguous



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:526:45: note: candidates are:



In file included from C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:13:0:



C:\Program Files (x86)\Arduino\libraries\LiquidCrystal\src/LiquidCrystal.h:83:18: note: virtual size_t LiquidCrystal::write(uint8_t)



   virtual size_t write(uint8_t);



                  ^



In file included from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Stream.h:26:0,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/HardwareSerial.h:29,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Arduino.h:232,



                 from sketch\tau_kita_arduino.ino.cpp:1:



C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Print.h:49:12: note: size_t Print::write(const char*)



     size_t write(const char *str) {



            ^



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino: In function 'void setup()':



tau_kita_arduino:664: error: call of overloaded 'write(int)' is ambiguous



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:664:45: note: candidates are:



In file included from C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:13:0:



C:\Program Files (x86)\Arduino\libraries\LiquidCrystal\src/LiquidCrystal.h:83:18: note: virtual size_t LiquidCrystal::write(uint8_t)



   virtual size_t write(uint8_t);



                  ^



In file included from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Stream.h:26:0,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/HardwareSerial.h:29,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Arduino.h:232,



                 from sketch\tau_kita_arduino.ino.cpp:1:



C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Print.h:49:12: note: size_t Print::write(const char*)



     size_t write(const char *str) {



            ^



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino: In function 'void loop()':



tau_kita_arduino:1043: error: call of overloaded 'write(int)' is ambiguous



C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:1043:47: note: candidates are:



In file included from C:\Users\Misto\Desktop\СТХ\Ардуино\Ардуино финал\tau_kita_arduino\tau_kita_arduino.ino:13:0:



C:\Program Files (x86)\Arduino\libraries\LiquidCrystal\src/LiquidCrystal.h:83:18: note: virtual size_t LiquidCrystal::write(uint8_t)



   virtual size_t write(uint8_t);



                  ^



In file included from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Stream.h:26:0,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/HardwareSerial.h:29,



                 from C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Arduino.h:232,



                 from sketch\tau_kita_arduino.ino.cpp:1:



C:\Program Files (x86)\Arduino\hardware\arduino\avr\cores\arduino/Print.h:49:12: note: size_t Print::write(const char*)



     size_t write(const char *str) {



            ^



exit status 1

'EEPROM_uint16t_write' was not declared in this scope



Этот отчёт будет иметь больше информации с

включенной опцией Файл -> Настройки ->

"Показать подробный вывод во время компиляции"

[capsolo]

Гугель вот что выдает

http://forum.arduino.cc/index.php?topic=122201.0

Не будет получаться - в понедельник тебе зашивку соберу. Тока изменения в пинах скажи и какие флаги поставить. Я в Atmel Studio работаю. Это как мерседес по сравнению с инвалидкой.

Изменено 22 октября, 2016 пользователем capsolo

[serafh]

Тока изменения в пинах скажи и какие флаги поставить.



На  схеме выше по странице все пины, как ты прописал

http://forum.grainwine.info/index.php/topic/908-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=155000

В той версии, что ты мне в личке скинул ошибок меньше tau_kita_arduino_finish_relay_fix

Arduino: 1.6.12 (Windows 7), Плата:"Arduino/Genuino Uno"



C:\Users\Misto\Desktop\СТХ\Ардуино\Архив финиш\tau_kita_arduino\tau_kita_arduino.ino: In function 'void apply_param(bool)':



tau_kita_arduino:131: error: 'EEPROM_uint16t_write' was not declared in this scope



tau_kita_arduino:132: error: 'EEPROM_float_write' was not declared in this scope



tau_kita_arduino:133: error: 'EEPROM_uint16t_read' was not declared in this scope



tau_kita_arduino:134: error: 'EEPROM_float_read' was not declared in this scope



tau_kita_arduino:141: error: 'CalcFlow' was not declared in this scope



tau_kita_arduino:144: error: 'EEPROM_uint16t_write' was not declared in this scope



tau_kita_arduino:145: error: 'EEPROM_float_write' was not declared in this scope



tau_kita_arduino:146: error: 'EEPROM_uint16t_read' was not declared in this scope



tau_kita_arduino:147: error: 'EEPROM_float_read' was not declared in this scope



tau_kita_arduino:154: error: 'CalcFlow' was not declared in this scope



exit status 1

'EEPROM_uint16t_write' was not declared in this scope



Этот отчёт будет иметь больше информации с

включенной опцией Файл -> Настройки ->

"Показать подробный вывод во время компиляции"

А эта без ошибок - tau_kita_arduino_v1.0.3

Все потом удалю

[serafh]

[member=capsolo],

Схему отредактировал, если та не открывается



[capsolo]

Ладно, пины и флажки как у тебя пропишу и в понедельник соберу прошивку.

[ser64]

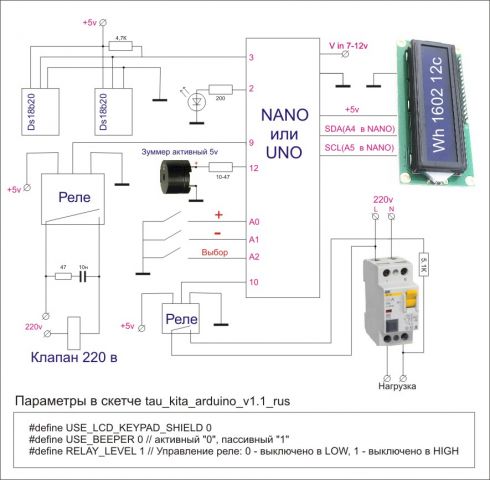

Cхема для NANO(UNO)

Изменено 24 октября, 2016 пользователем ser64

[capsolo]

[member=ser64], только градусники на 3ем пине

[ser64]

Исправил

[bigson]

 Бипер применен активный, тоже нужно написать с какой настройкой собирать скетч. Вариантов много теперь, чтоб народ не путался, нужно конкретно...

Изменено 24 октября, 2016 пользователем bigson

[ser64]

[b][member=bigson][/b], если не трудно напиши настройки, я вставлю в схему

[bigson]

Про реле на 10 пине прогнал конкретно, там теперь все нормально предусмотрено, оба реле одинаковые с активным "нулем"...



а про настройки - пожалуйста:



#define USE_LCD_KEYPAD_SHIELD 0

#define USE_BEEPER 0 // активный "0", пассивный "1"

#define RELAY_LEVEL 1 // Управление реле: 0 - выключено в LOW, 1 - выключено в HIGH



Я ведь правильно понимаю, что бипер с встроенной пищалкой (активный) использован? или это пьезик простой? Настройки указал для активного (с встроенным генератором) бипера...

[ser64]

Бипер активный 5в

[capsolo]

Еперный пинцет Серега реально с USE_LCD_KEYPAD_SHIELD не собирается. Ща поковыряюсь

[member=serafh], поправил, теперь все собирается. Интересно, работает ли так? :)

[attachment=16853:tau_kita_arduino_1.1_lcd_shield_fix.zip]

[hardvik]

У меня на 1.6.10 компилится без проблем. Пока не заливал, надо с пинами разобраться. Уже не помню, куда чего паял.

[capsolo]

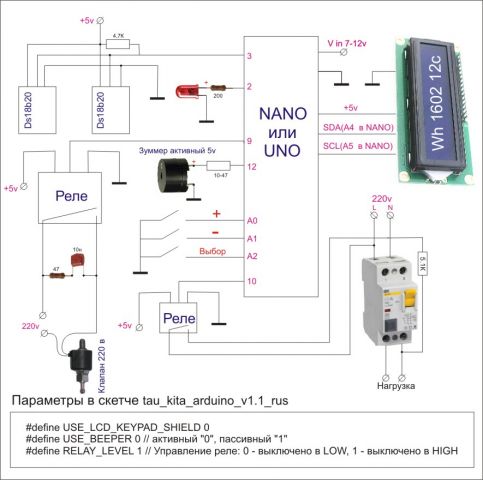

Коллеги, обновил во втором посте схемы, которые нарисовали Сергеи (ser64 и serafh), под каждой схемой положил собранную прошивку для заливки в устройство без секса с компиляцией и всяких Ардуино IDE. Собираешь по схеме, подключаешь контроллер, запускаешь программку из архива, выбираешь порт для зашивки, файл прошивки и шьешься.

Изменено 24 октября, 2016 пользователем capsolo

[capsolo]

Мы вроде это проходили. Русские директории в пути к файлу. Я тебе уже собрал прошивку во втором сообщении темы под твоей схемой архив скачаешь и прошьешься.

Изменено 24 октября, 2016 пользователем capsolo

[kirka]

[member=capsolo], можа лыжи или мазь не та, сделай паузу имхо, сейчас уже просто не управляемый процесс пред имхо. Даже проверить (прогнать хоть на столе) не успевает за Вами.

[capsolo]

[member=kirka], да мы вроде как этап завершили. Версия пару недель отстоялась, сейчас привожу тему к понятному виду. Вон ребята схемы актуальные выдали - разместил во втором посте, рядом прошивки собранные положил. Шейся и вперед.
