Автоматика управления отбором по жидкости на основе Arduino

[serafh]

[member=capsolo],

http://forum.grainwine.info/index.php/topic/908-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=112369

Здесь было про релюху, что ее вешаем на 9 пин

http://forum.grainwine.info/index.php/topic/908-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=111349

Здесь про дисплей, что на 5 пин

Остальные тоже, в тч про шлейф безопасности на 2 пин, по теме есть, я это просто систематизировал и огласил



Теперь ясно:

скетч под лсд кейпад увидишь строчку

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

она как бе намекает, что пины 4-9 на нем заняты. Пищалка - 1, релюха - 11, градусники - 3. Так написано у меня в скетче под шилд.

Шлейф безопасности будет на РМ. РМ со Спиртогоном будут общаться через последовательный порт. РМ будет обладать своим экраном и управлением и может быть использован самостоятельно.



Слежу для того, чтобы один раз поставить уно с шильдом на переднюю панель бокса, пропаять нужные пины и не дергать больше.

 вывести сигнализацию по достижении температуры на датчиках, к примеру 65-70 гр С?

Сергей, а не поздно ли? Датчики на колонне, а не на кубе. При такой температуре на датчиках - это уже начался общий стремительный рост Т в колонне, через пару сек Т будет за 80С, а там и выброс паров спирта через ТСА рядом. Воду имхо надо включать до роста Т в колонне. По включению воды я ориентируюсь по Ткуба, которую ты указал.

Буду думать.

[capsolo]





Слежу для того, чтобы один раз поставить уно с шильдом на переднюю панель бокса, пропаять нужные пины и не дергать больше.



Шлейф безопасности нафигачим на РМ. 9 пин для I2C шилда релюха. Я второй пост поправил чтобы путаницы не было.

[ser64]

[b][member=serafh][/b], Поставь любую температуру, какая понравится. Мне с автономкой пофиг, а людЯм может пригодиться...

[serafh]

[member=capsolo],

Антон, обещал - демонстрирую хаб:

GND и 5в подаем с УНО на синий клемник, а с модулей паяем провода питания на запараленные (отдельно на землю и питание конечно) клеммы на хабе.



[member=serafh], Поставь любую температуру, какая понравится. Мне с автономкой пофиг, а людЯм может пригодиться...

Сергей

идея твоя правильная и не только на воду можно подключать звуковую индикацию, а использовать ее повсеместно с разным количеством пик-пиков, я только ЗА.







Мне с автономкой пофиг

Автономка весчь зашибись. На стояк водяные редукторы стоят, а вот локальную водопроводную сеть с отдельным редуктором и только на РК я не сотворил по причине хлюпкости соединения и брака труб во всех новых домах, все на соплях, но счетчики с редукторами и клапанами стоят и шевелятся. Тронешь что и понеслось.

[capsolo]

[b][member=serafh][/b], Серж а где ты такие симпатишные коричневые хнюшечки взял?

[serafh]

[b][member=capsolo][/b],

Эхо войны, к сожалению больше нет и эти, с трудом от упругих и загнутых в клеммах проводков избавил.

Я еще думал, что можно использовать штырьки от вышедших из строя шильд дисплеев. Со стороны печатной платы их закоротить, а сверху надевать стандартные ардуиновские кабель-шлейфы

[capsolo]

[member=serafh], такая чтоль?

http://olx.ua/obyavlenie/pls-40-2-54mm-shtyrevoy-razem-vilka-grebenka-40-pin-arduino-IDf2mg0.html

это неспортивно :)

Но по ходу самое первое что в голову приходит. еще на эти штыри чет у меня припой плохо ложится.....вчера на них паял релюшки, потом плюнул выпаял их нах и в гнезда от них оставшиеся запаялся.

Изменено 13 июля, 2016 пользователем capsolo

[bigson]

По микросхемам pcf8574 мне сегодня прояснили... без буквы А имеет один диапазон адресов, с буквой А имеет друго диапазон, сделано чтобы можно было на одну шину I2C навесить 16 дисплеев...

[capsolo]

без буквы А имеет один диапазон адресов, с буквой А имеет друго диапазон,

А что с пропуском сегментов? Имеешь понимание почто так с некоторыми библиотеками происходит?

Изменено 13 июля, 2016 пользователем capsolo

[bigson]

Не, здесь сказали, что либы кто-попало пишет, и из-за огромного сообщества такие проблемы... только искать нормально работающие либы...

[serafh]

это неспортивно



Попытка - не пытка. Попробуй с паяльной кислотой.

А в целом процесс идет - один из вариантов крепления плат-модулей Ардуино

[hardvik]

[b][member=serafh][/b],Сергей, не хватает дешового стабилизатора.

 http://ru.aliexpress.com/item/1Pcs-free-shipping-lm2596s-M2596-DC-DC-3-40V-adjustable-step-down-power-Supply-module-Voltage/32626395474.html?spm=2114.30010708.3.9.58p0oJ&ws_ab_test=searchweb201556_0,searchweb201602_3_10048_10039_10047_10037_10049_10033_10046_10032_10045_10017_405_404_407_406_10040,searchweb201603_7&btsid=0695ff52-84c4-4a64-8447-227107a91144

С бп на него 7-30В, выставляешь 5В на выходе и с него питаешь все не боясь перегрева. 2 ампера тащит без радиатора. Я их везде ставлю.

[kirka]

Тут был флуд, удалил

Изменено 14 июля, 2016 пользователем kirka

[VOLK EV]

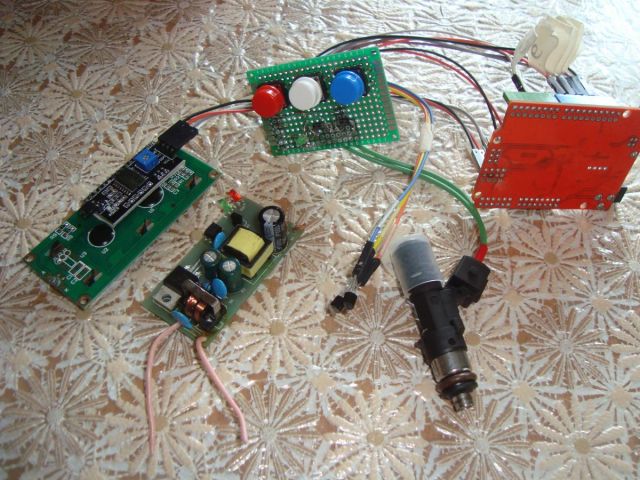

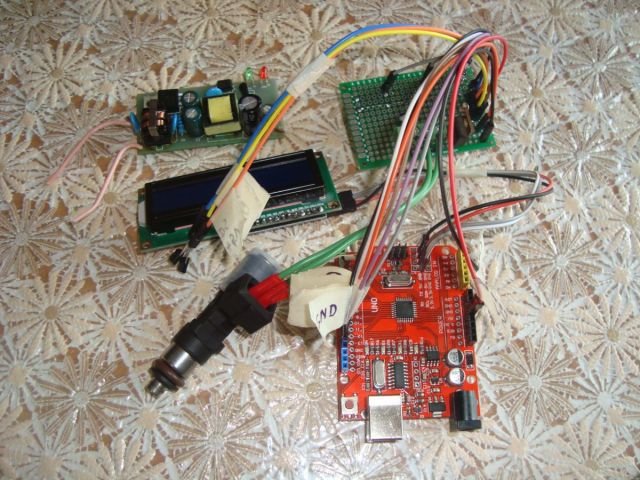

Антон , добрый вечер , принимай еще одного последователя твоего проекта. Благодаря усилиям моего земляка Александра (bigson)  за ,что ему огромное, человеческое спасибо, железо ожило. и прекрасно щелкает. В деле пока не пробовал, планирую только через недельку (нет сырья).

MOV05998.MPG

MOV05996.MPG

[kirka]

ser64, пасиб, беру слова обратно, не доиграл видать оперу. Залил 0,9 сегодня, все просто супер теперь. bigson пасиб, довел начатое до ума. capsolo отдельное пасиб за своевременное исправление и за идею!

Изменено 14 июля, 2016 пользователем kirka

[capsolo]

[member=VOLK EV], Велком ;) пока мне не нравится что клапан открывается когда период меняешь. Погляжу что можно сделать.

[VOLK EV]

Антон, есть такое неудобство,работая  на модуле СТХ приходится не забывать отключать клапан.

[kirka]

Антон, есть такое неудобство,работая на модуле СТХ приходится не забывать отключать клапан.

, дык выключатель полюбому ставить нужно, режим на себя как делать планировал?

Антон, а скетч под "Atmega168 5 В 16 М" ужать не получится? Там вроде не много.

Изменено 14 июля, 2016 пользователем kirka

[VOLK EV]

Кирилл,  с выключателем то ясно. тут вопрос в другом, При работающем модуле , в период смены периодов работы клапана ,он автоматически открывается и остается в этом положении пока не запомнит новые параметры.Антон как я понял ,говорил про это.

[kirka]

Кирилл, с выключателем то ясно. тут вопрос в другом, При работающем модуле , в период смены периодов работы клапана ,он автоматически открывается и остается в этом положении пока не запомнит новые параметры.Антон как я понял ,говорил про это.

я прежде чем культяпки тянуть, сначало тумблер опускаю, потом по кнопкам клацаю только. Имхо не принципиально это. А в разьемы лезть при работе вообще абсурд. Изменено 14 июля, 2016 пользователем kirka

[ser64]

во время переходных процессов. перенастройке режимов - отключение клапана аксиома. Либо програмно отключать клапан при любом вторжении в меню "период" и "отбор"

[serafh]





Либо програмно отключать клапан при любом вторжении в меню "период" и "отбор"

Лучше так, лучше программно.

[kirka]

Отдельно выделю, Антон, а скетч под "Atmega168 5 В 16 М" ужать не получится? Там вроде не много.

[capsolo]

[member=kirka], что он там в скомпиленном виде занимает? Можно библиотеки 1wire и DallasTemperature выкинуть в принципе но могу начаться глюки с градусниками из за примитивного обработчика ошибок у меня.

[kirka]

[member=kirka], что он там в скомпиленном виде занимает? Можно библиотеки 1wire и DallasTemperature выкинуть в принципе но могу начаться глюки с градусниками из за примитивного обработчика ошибок у меня.

почти 19, за минусом 1 зарезервированного. Я сам-то не "комбайнер", но пишут как 30% оптимизировать за счет принтов не вопрос. В начале 13мб было вроде, понятно что допилили щас уже по другому. Ну может до ума довести стоит прямо сейчас сей девайс, в далнейшем это пригодится при РМ связке, к примеру. Да и опыт уже не про...пить потом, мне уже не освоить это, если честно
