Автоматика управления пивоваренным процессом без кнопок.

[Glog 695]

Параллельная тема по автоматике на Ардуино совсем заглохла.

А поскольку данная тема весьма актуальна для коллег с форума, открыл аналогичную тему.



Автоматика на Ардуино получила широкое распространение среди пивоваров за простоту, легкость в изготовлении  и низкую себестоимость проекта, при условии самостоятельного изготовления. Традиционно автоматика строилась с индикацией на 2-х, 4-х строчных дисплеях и управлением механическими кнопками или джойстиком. У данных дисплеев имеются проблемы русификации и ограничение количества отображаемой информации на экране. 5 пауз не помещаются даже на 4-х трочном дисплее.



В последние два года, на китайском рынке, появились бюджетные ТФТ дисплеи с тачскрином, и энтузиасты-разработчики во всю кинулись использовать их для своих нужд.



В настоящий момент, в широком доступе, имеется 3 рабочих проекта с написанным скетчем, которые можно использовать для повторения.

Два из них построены на ТФТ+Тач экранах. И еще один управляется с любого Андроид подобного устройства через блютус.



Ниже ссылки на авторские темы разработчиков с разных ресурсов.



Рабочий проект с WiFi, с закрытым скетчем. Грузится через программу-загрузчик XLoader.

Имеется возможность записи рецептов на SD карту и считывания их оттуда для использования при варке.

Я повторил этот проект. Без ВайФая. Все железно работает и прекрасно варит пиво.

Коммерческое использование автором запрещено.

http://forum.beersfan.ru/threads/%D0%90%D1%80%D0%B4%D1%83%D0%B8%D0%BD%D0%BE-%D0%B2-%D0%BF%D0%B8%D0%B2%D0%BE%D0%B2%D0%B0%D1%80%D0%B5%D0%BD%D0%B8%D0%B8.1632/



Другой проект с открытым исходным кодом. Проект давнишний, но автор его подзабросил, но в последнее время снова активизировался. Мои попытки загрузить данный скетч в Ардуину не увенчались успехом.

http://hbpro.ru/threads/kontroller-na-arduino-mega-2560-tft.146/



Ну и третий, весьма интересный проект построения автоматики вообще без дисплея. Проект самый бюджетый и на мой взгляд, наиболее перспективный.

Экран и кнопки управления отсутствуют. Их заменяет смартфон или планшет с платформой Андроид. Управляющая программа находится в Ардуине, обмен с планшетом/телефоном идет через блютус. В Андроид устройство нужно залить написанную автором программу.

Скэтч находится в закрытом виде. Заливается через загрузчик XLoader.

Заливка в Ардуино UNO прошла успешно. Данная автоматика мной пока не доделана по причине отсутствия смартфона. У меня черно-белые телефоны с кнопками.

У автора открыты аналогичные темы на 2-х ресурсах. Приведу оба.

Потому что он человек мало разговорчивый. В приведенных в темах данных сложно разобраться. Где, что заказывать, какие запчасти покупать. Пришлось копаться в обоих темах, чтобы нарыть правильные железки.

http://forum.beersfan.ru/threads/%D0%AD%D0%91%D0%A3-%D0%B1%D0%B5%D0%B7-%D1%82%D0%B2%D0%B5%D1%80%D0%B4%D0%BE%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D1%85-%D1%80%D0%B5%D0%BB%D0%B5-%D1%83%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5-%D1%81-%D0%BF%D0%BB%D0%B0%D0%BD%D1%88%D0%B5%D1%82%D0%B0.2886/

http://hbpro.ru/threads/ehbu-bez-tverdotelnyx-rele-upravlenie-s-plansheta.302/

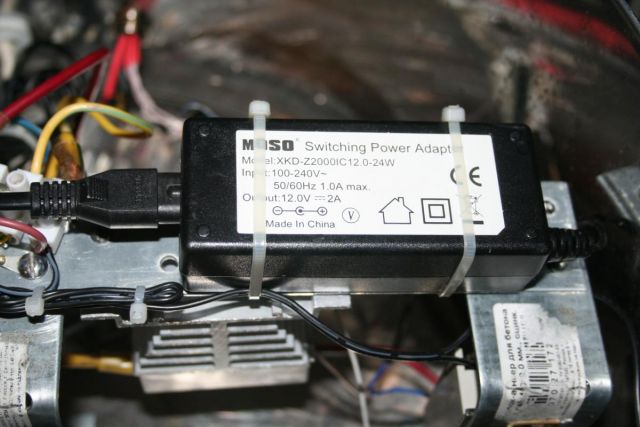

У меня клон браумастера. Вся силовая часть размещена под кастрюлей возле тэна и насоса. Никаких силовых проводов, никаких радиаторов на автоматике нет. Все под кастрюлей. Данная компановка управления и силовой части придумана и внедрена коллегой lubcenko http://forum.grainwine.info/index.php/user/2789-lubcenko/ .

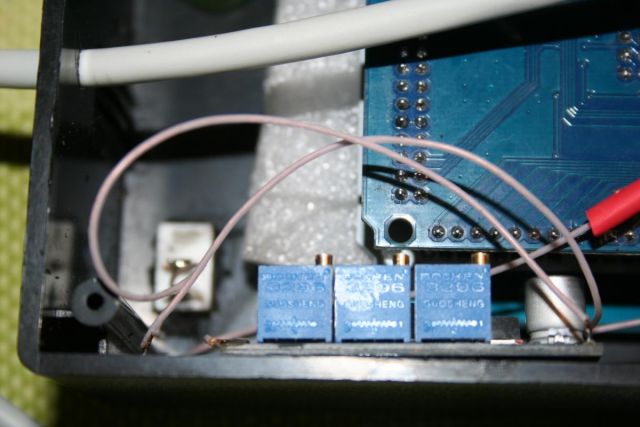

В коробке автоматики находится только Ардуина с тачем, часы, динамик и стабилизатор-регулятор напряжения.

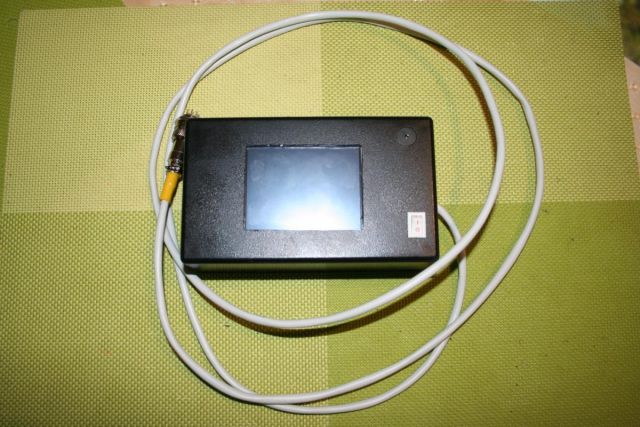

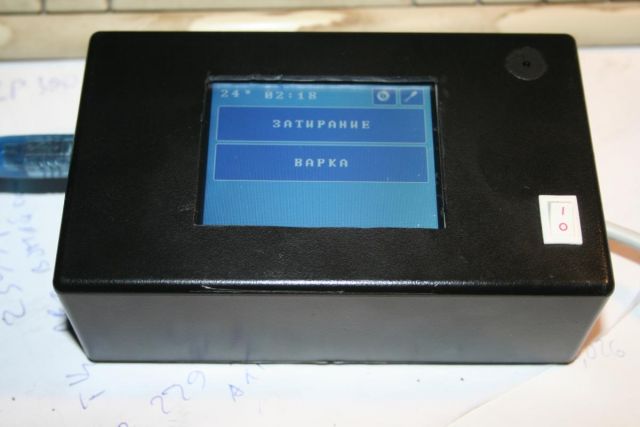

Ниже фото коробки управления.

Размеры коробки 150*90*55 мм.

Насос пивоварни запитан от БП 24 вольта на 200 ватт. Подал это напряжение внутрь коробки и стабилизировал на 8 вольт.

При питании Ардуины от 12 В происходит перегрев стабилизатора 5В, установленного на плате. Разработчик рекомендовал использовать БП на 7-9 вольт.

Схемы подключения ардуины к периферии.  Использую фото авторов проекта. Можете их найти в темах, указанных выше. Привожу здесь для удобства читающих тему.

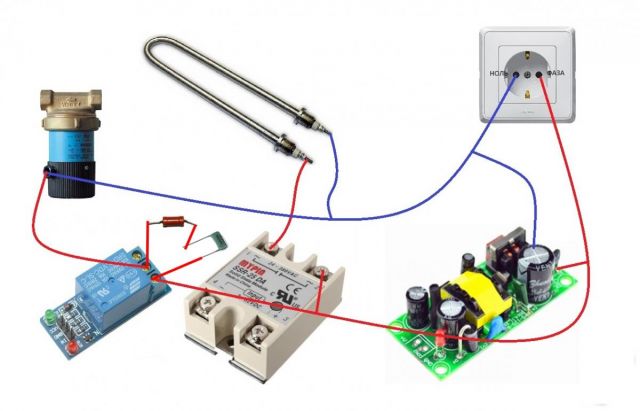

Схема силовая.

Схема сигнальная. Вместо механического реле нужно поставить SSR-2A.

Картинка щита. Удобно распечатать на листе А4 и подписать контакты, которые требуется подключить. Куда какими цветными проводами. Проводки припаиваем к соответствующим контактам на щите.

Достоинство данного проекта - не требуется никаких дополнительных плат. Нужен один навесной элемент. Резистор 4,7 ком для подключения датчика DS1820.

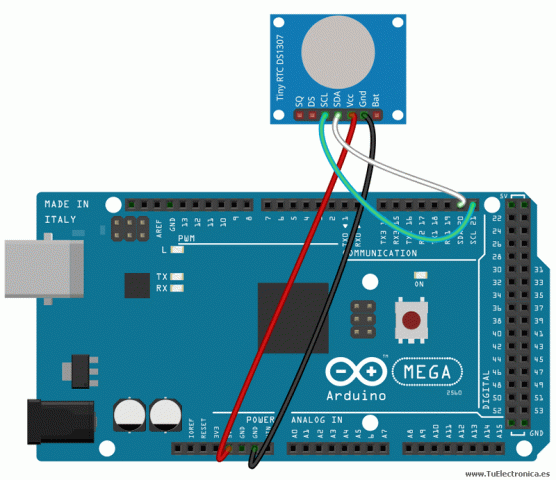

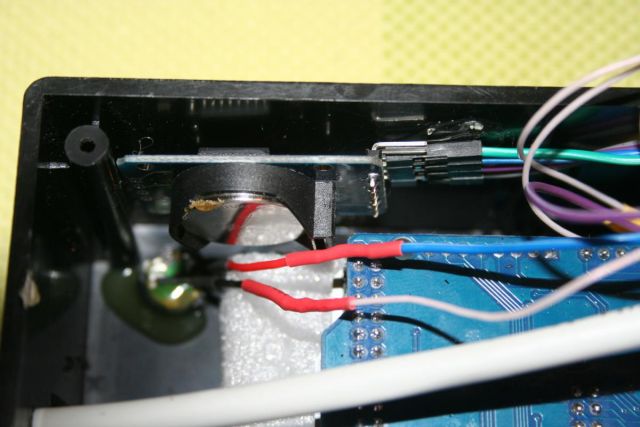

Часы реального времени подключаются по схеме.



Изменено 5 апреля 2016 пользователем Glog

[Glog 695]

Какие железки необходимы для сбора автоматики по первым двум проектам. Даю ссылки, по которым сам покупал. Может быть кто то что то найдет по более бюджетной цене.

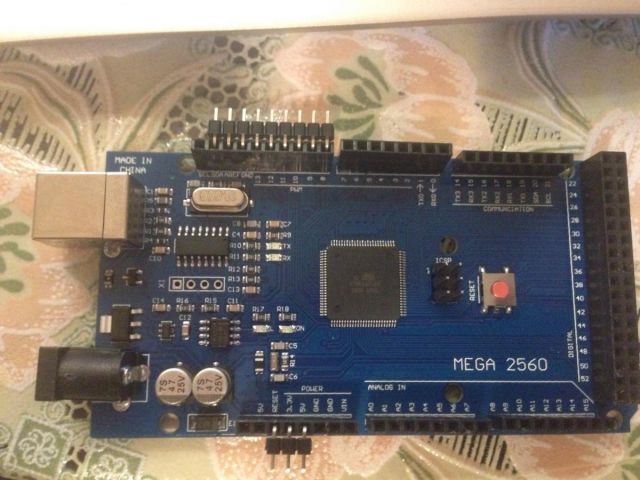

Собственно сама ардуина мега 256 с тачем, ТФТ экраном и щитом. (Щит - переходная плата между ардуиной и экраном)

Брал все в сборе.

http://ru.aliexpress.com/item/Free-shipping-1pair-3pcs-3-2-TFT-LCD-Touch-TFT-3-2-inch-Shield-Mega-2560/32263803371.html



Часы реального времени, под которые написано ПО.

http://ru.aliexpress.com/item/DS3231-AT24C32-IIC-High-Precision-RTC-Module-Clock-Timer-Memory-Module/2037934408.html



SSR реле на 2 ампера, для управления насосом.

http://ru.aliexpress.com/item/5V-1-Channel-SSR-G3MB-202P-Solid-State-Relay-Module-240V-2A-Output-with-Resistive-Fuse/32311448881.html



SSR реле на 40 ампер, для управления тэном.

http://ru.aliexpress.com/item/solid-state-relay-SSR-40DA-40A-3-32V-DC-TO-24-380V-AC-SSR-40DA-relay/1842903784.html?spm=2114.03010208.3.12.Mp4t0B&ws_ab_test=searchweb201556_6,searchweb201602_4_10036_10035_301_10034_10033_507_10032_10020_10017_10005_10006_10021_10022_401_10007_10018_10019,searchweb201603_9&btsid=6f9f6600-f37d-4d80-9b37-f7537c0a546d



Датчики температуры DS1820. Не вижу смысла покупать корпусные.

http://ru.aliexpress.com/item/Free-Shipping-1pcs-DALLAS-DS18B20-18B20-18S20-TO-92-IC-CHIP-Thermometer-Temperature-Sensor/32267112927.html?spm=2114.03010208.3.11.EYl8rG&ws_ab_test=searchweb201556_6,searchweb201602_4_10036_10035_301_10034_10033_507_10032_10020_10017_10005_10006_10021_10022_401_10007_10018_10019,searchweb201603_9&btsid=34b3231c-5c07-4b83-9f4c-d1815c414e53



Модуль WiFi. Позволяет строит график варки на компьютере. Вносить рецепты на SD карту и корректировать их на ней.

http://ru.aliexpress.com/item/New-Wireless-module-CH340-NodeMcu-V3-Lua-WIFI-Internet-of-Things-development-board-based-ESP8266-We/32565317233.html



Модуль ВайФай мною не подключен. Пока не приехал. Все работает без него и так.



Это основа. Без чего нельзя построит автоматику.

Кстати можно обойтись без часов реального времени, но цена в 1 даллар - не та величина, на которой можно сэкономить.

Все остальное - разъемы, выключатели, блоки питания, провода, коробку для сборки и прочую шнеть описывать на буду. Каждый найдет сам по своему разумению.





Динамик подключил компьютерный.

Если у кого то нет - вот ссылка. Правда 10 шт.

http://ru.aliexpress.com/item/10PCS-Buzzer-Alarm-5v-Sounder-speaker-Buzzer/705747441.html?spm=2114.03010208.3.1.traK06&ws_ab_test=searchweb201556_6,searchweb201602_4_10036_10035_301_10034_10033_507_10032_10020_10017_10005_10006_10021_10022_401_10007_10018_10019,searchweb201603_9&btsid=3cca27e4-a91b-4117-a2fc-3eb1e5308fd5





Плюс с динамика подаем на 10 контакт ардуины. Минус на землю (GND).

Далее необходимое для заливки в Ардуино ПО.

После сборки подключаем плату, к компьютеру имеющимся кабелем. С вероятностью 90% комп не найдет дрова для данного нового устройства. Ставим дрова для чипсета на плате, преобразующего USB в виртуальный COM порт.

Драйвер в прицепе. Если на компе установлена 64 битная операционка - внутри есть папка с EXEшником для этого.

После этого в свойствах компьютера, в диспетчере устройств смотрим, на какой COM порт прицепилась ардуина. На большом компе у меня цепляется на 3-й порт. На нетбуке на COM23.

Это нужно, чтобы правильно указать порт в загрузчике.



После установки драйвера и  определения COM порта загружаем в Ардуину скетч.

Для этого скачиваем программу XLoader и скетч (алгорим работы Ардуины)

В программе загрузчике указываем COM порт, на который прицепилась Ардуина и место, где лежит скетч -  папка Berduino. Два файла с расширением .HEX.



beerduino_rtc.SSD1289.hex  Данный скетч закачиваем, если вы приобрели TFT экран SSD1289IC. Их сейчас не выпускают, потому вероятность покупки мала. Ну а вдруг. Разработчик изначально писал ПО под данный вид экрана.



beerduino_rtc.ILI9341.hex С веротяностью 99% у вас будет  экран ILI9341. Их сейчас выпускают и широко продают. Потому грузим в Ардуину этот скетч.

XLoader.zip

beerduino.zip

CH341SER.ZIP

Изменено 4 апреля 2016 пользователем Glog

[Glog 695]

Если вы загрузили не тот скетч, ничего страшного не произойдет. Просто экран будет подсвечен, но отображать ничего не будет. Перезагрузите другой.



С обратной стороны ТФТ экрана имеется слот для SD карты. Если вы вставите в него карточку, будет отображаться 3 меняюшки. Затирка, варка и рецепты. Если карты в слоте не будет, или карта не читаемая, менюшек будет только 2.



Если вы подключили часы реального времени, процессор будет брать время из них. Если нет, будет использоваться внутренний таймер Ардуины. Отличие в паре минут за варку 1,5 часа.

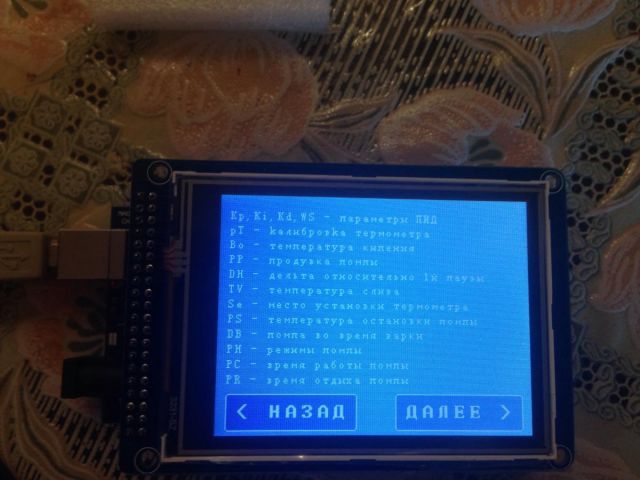

Вверху  справа имеется  кнопка всевозможных настроек. Описание параметров для настройки в прицепе. Рядом левее  расположена кнопка для прокачки насоса.



На рисунках коммутации видна желтая плата.  Это плата импульсного блока питания на 12 вольт без корпуса. Для питания Ардуины с тачем нужен БП 9 В/1А. Достаточно, с запасом.

Я использовал модуль для зарядки постоянным током, выставив его на 8 вольт. У меня был в наличии такой.

http://www.ebay.com/itm/ICSA014A-3A-Batery-Charging-Module-Constant-Current-Voltage-LED-Driver-150KHz-/391144658982?hash=item5b1209d826:g:W6MAAOSw3xJVVZhD

Какой блок питания вы присоедините не принципиально. Можно взять трансформаторный от калькулятора элкетроника на 9 вольт. Хорошие блоки питания от роутеров и модемов. Смотрите только, чтобы был на постоянное напряжение от 7 до 9 вольт. В самой Ардуине имеется стабилизатор на 5 и 3,3 вольта. И хотя заявлено, что можно ее запитывать от 12 вольт, но стабилизаторы на китайских платах от этого напряжения перегреваются и горят.



Вся сигнальная часть установлена в коробку. Коробка удачная. Из хорошего вязкого пластика. Легко режется, не колется, склеивается дихлорэтаном. Приобретена в маказине Эскор  за 250 руб. http://escor.ru/catalog/gainta/g1034b/

beerduino_ инструкция.pdf

Изменено 4 апреля 2016 пользователем Glog

[Glog 695]

Второй проект с открытым кодом, до сих пор не дописан автором. Ссылаектся на занятость - учебу в институте. Проект не коммерческий, потому ожидать быстрого завершения не стоит.



Хотя один из коллег из Казахстана, взяв за основу скетч автора, оставив систему меню, русифицировал ее и  дописал скетч до реально работающего вида.

Мне нравится. Достаточно логично и интуитивно понятно построена.



По железкам особого отличия от первого проекта нет. Схема несколько усложнена, т.к. сделана индикация рабочих процессов на диодах. Навесные элементы, которых немного, для удобства монтажа вынесены на отдельную печатную плату.



Думаю, что если есть среди коллег инженер-программист с достаточным количеством свободного времени, он мог бы довести проект до логического завершения. Автор не возражает против этого.

"...Я выложил открытый код в открытый доступ и если у кого-то есть желание что-то дорабатывать, я только рад. В большинстве случаев, чтобы разобраться в чужом коде, нужно приложить очень много усилий и это не малый труд. ... В общем, я за любое не коммерческое использование моего кода."

Источник: http://hbpro.ru/threads/kontroller-na-arduino-mega-2560-tft.146/page-13

В прицепе ссылка на выложенный автором код с библиотеками.



Считаю, что затевать построение данной автоматики пока бессмысленно, по причине незавершенности.

Pivovaroff_Crew.zip

Изменено 6 апреля 2016 пользователем Glog

[Glog 695]

Ну и наконец третий проект.  Использована Ардуина UNO или Mini. Небольшая программа, написанная автором под Андроид загрузается в телефон или планшет. Проект сделан на механических реле. На замечания коллег о проблемах наводок, создаваемых этими реле на работу автоматики автор ответил, что использует уникальных механизм управления тэном. Количество наводок минимально. Проблем с этим, с его слов, нет.

Чем управлять - твердотельным реле или механическим особой разницы нет, потому не будем заострять сейчас на этом внимания.



Какие железки нужны для осуществления проекта. Привожу то, что приобрел сам. Возможно кто - то найдет эти же товары по более привлекательным ценам.



Ардуина UNO.

http://www.ebay.com/itm/121756685218?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT



Модуль Bluetooth

http://www.ebay.com/itm/291658941788?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT



Двойное реле.

http://www.ebay.com/itm/331591955366?_trksid=p2057872.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT



Щит для навесного монтажа

http://ru.aliexpress.com/item/1-pcs-lot-Prototype-PCB-for-UNO-R3-Shield-Board-DIY/2012062207.html



Набор проводов. Мама-мама, папа-папа, папа-мама. Не обязательный элемент.

http://ru.aliexpress.com/item/Free-shipping-Dupont-line-120pcs-20CM-male-to-male-male-to-female-and-female-to-female/32550544869.html



Динамик. Я не покупал, остались от сборки компов. На али 10 шт за доллар.

http://ru.aliexpress.com/item/10PCS-Buzzer-Alarm-5v-Sounder-speaker-Buzzer/705747441.html?spm=2114.03010208.3.1.traK06&ws_ab_test=searchweb201556_6,searchweb201602_4_10036_10035_301_10034_10033_507_10032_10020_10017_10005_10006_10021_10022_401_10007_10018_10019,searchweb201603_9&btsid=3cca27e4-a91b-4117-a2fc-3eb1e5308fd5



Ардуина китайская. Ни XP, ни  WIN7  ее не определила. Потому нужен драйвер для чипсета - преобразующего USB в COM порт. После определения номера порта, загружаете скетч. Если все правильно, светодиоды на ллате начинают светиться по другому, в отличии от не прошитой. Зеленый и красный горят постоянно. Еще один красный мигает с частотой 1 раз в сек.



Как бы и все. В прицепе закрытый скетч, программа для его загрузки.  Программа для установки на устройство Андроид. Инструкция по распиновки ардуины - какие порты назначены для каких устройств. Распайка на плате щита. Все эти ссылки вы можете найти в теме автора, указанной в первом посту. Привожу их здесь для удобства.



Данный проект я пока не реализовал. Не доехала  платы щита. И не устанавливал ПО в Андроид.

Автоматика на планшете.zip

XLoader.zip

Soft.zip

Инструкция.pdf

Распайка платы.pdf

Изменено 4 апреля 2016 пользователем Glog

[Glog 695]

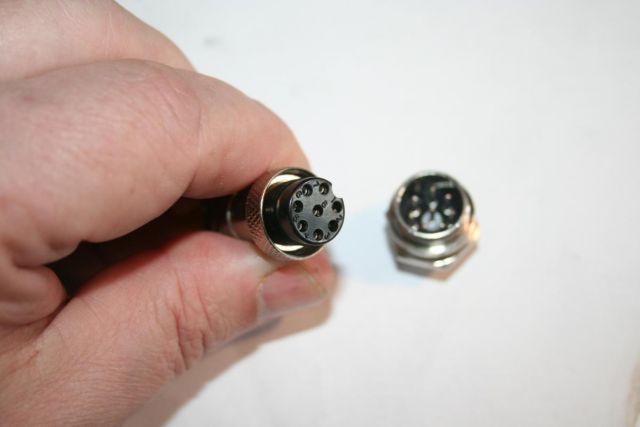

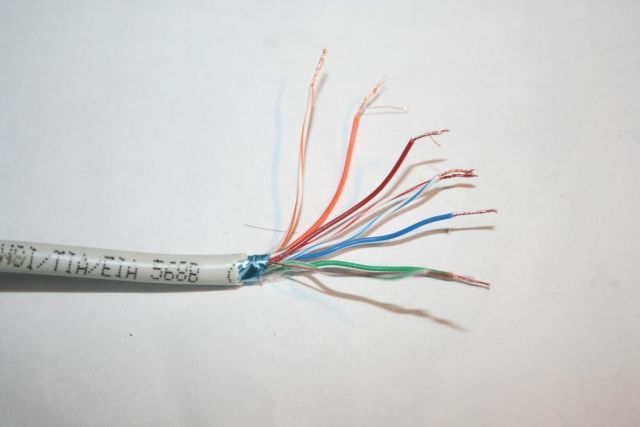

Коробка управления соединена с пивоварней сигнальным многожильным кабелем через 8 пиновый разъем.

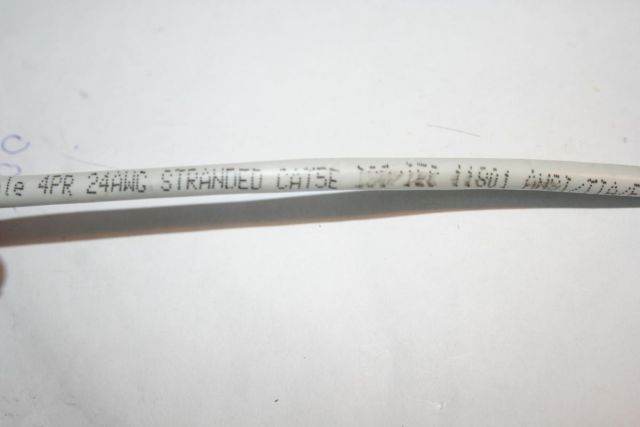

Кабель взял витую пару 5 категории с многожильными проводами.



По кабелю идут сигналы управления:

1.  на реле тэна

2. GND земля для сигналов управления реле насоса и тэна.

3. на реле насоса

4. минус  12/24 вольта от БП.

5. GND  -  на  1 ногу  датчика 1820

6. DQ    -   на  2 ногу  датчика 1820

7. VDD  -   на 3 ног  датчика 1820

8. плюс 12/24 вольта от БП на стабилизатор напряжения внутри блока.



Сигналы по витым парам нужно завести в проядке 1-2, 3-4, 5-6, 7-8. При таком подключении, когда каждый управляющий сигнал  идет по витому кабелю с сигналом земли, минимизированы взаимные наводки, ошибки данных, приводящие к сбоям показаний датчика температуры.



Коллеги. В общих чертах все. Покупаем железки, собираем, обсуждаем.

Изменено 4 апреля 2016 пользователем Glog

[Юрыч 83]

•   CH341SER.ZIP   187,98 КБ  не скачивается.

[Glog 695]

не скачивается.

Еще попытка.



Отсюда качается. Какой то косяк движка форума.





интересно посмотреть на схемки или картинки кастрюлек

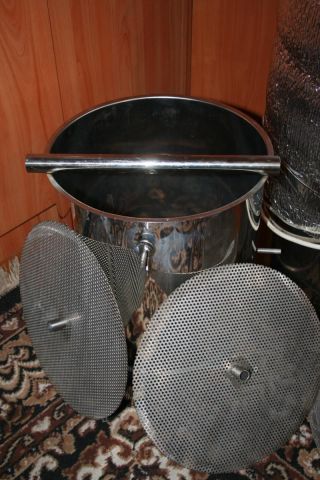

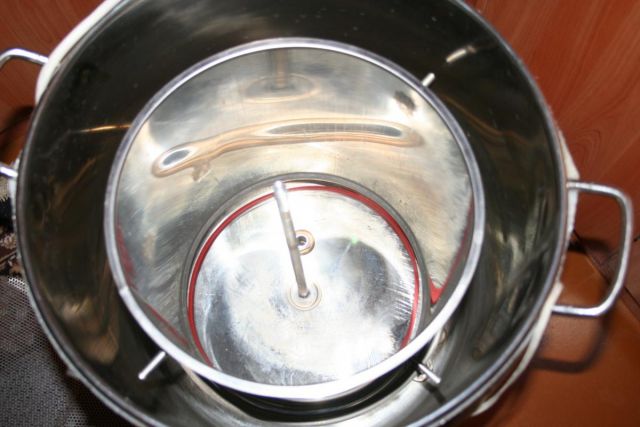

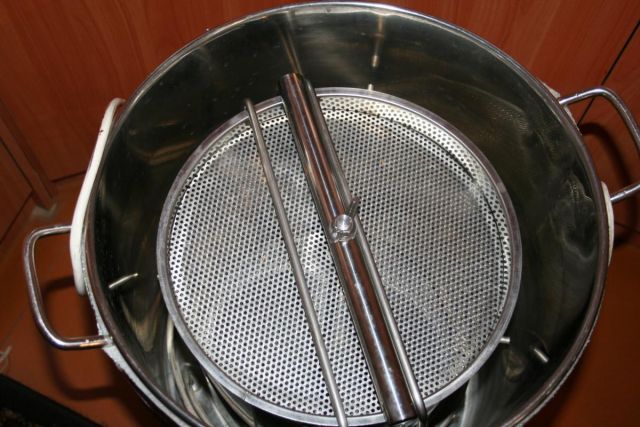

Корзина установлена на осевом штыре. 2 сетки. Сверху и снизу. Тэн вокруг корзины. Насос берет нагретую тэном воду снаружи корзины и качает снизу через  сетку и солод вверх. Сусло сливается через край корзины в пространство между стенками и греется тэном. .

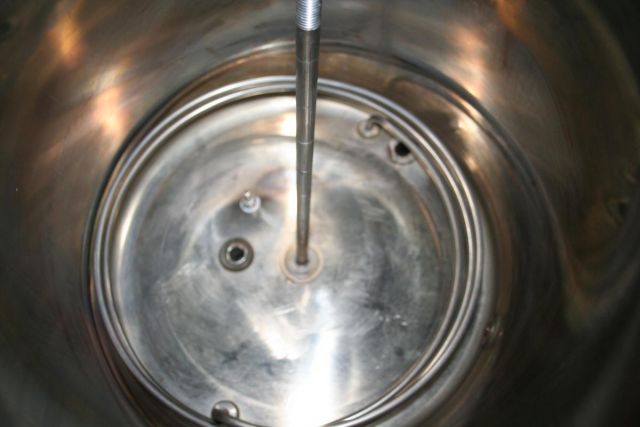

Датчик температуры закреплен прижимной скобой  снизу ко дну. Дно однослойное. Если у вашей кастрюли дно многослойное, придется сверлить и вставлять датчик внутрь, чтобы омывался суслом.

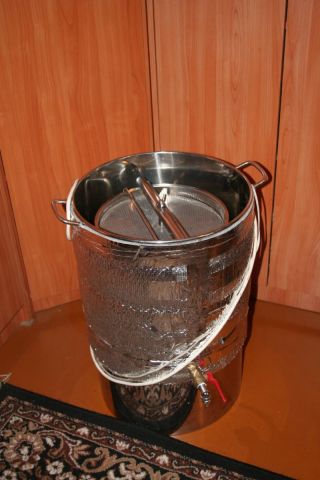

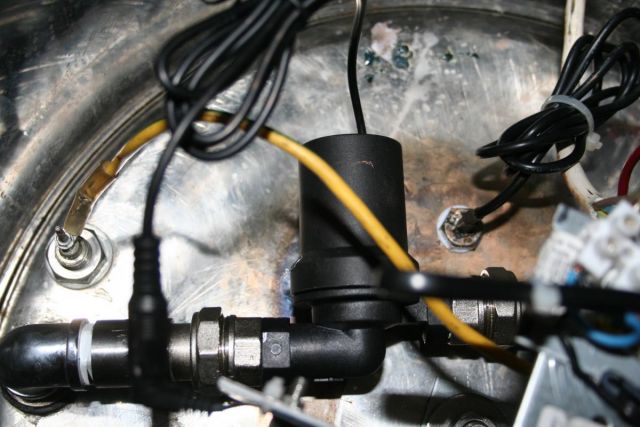

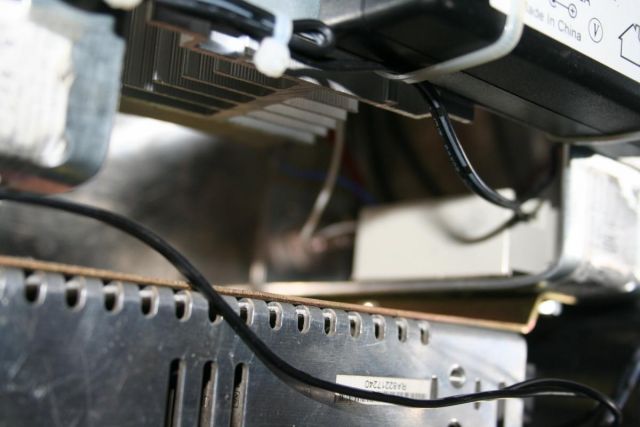

Сама кастрюля стоит на подставке-юбке из нержавейки 0,5 мм. В 5 см от верха сделана внутренняя накатка в которую упирается кастрюля. Подставку придумал делать коллега lubcenko http://forum.grainwine.info/index.php/user/2789-lubcenko/ . Вся силовая часть скрыта под юбкой. Силовой кабель подключен стационарно. Сигнальный подключается через разъем на период варки.

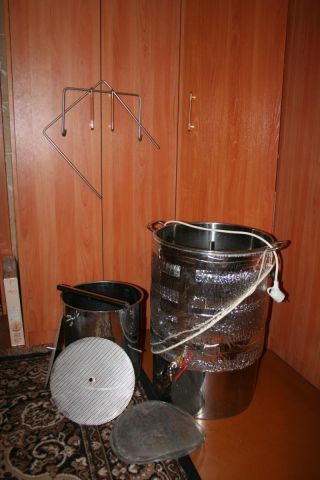

Немного фото.

CH341SER.ZIP

Изменено 5 апреля 2016 пользователем Glog

[Юрыч 83]

Никак не находит файл для скачивания. Олег! а не проще в облако кинуть весь пакет и ссыль выложить.

А вообще за проделанную работу огромное спасибо!

[Glog 695]

в облако кинуть весь пакет и ссыль выложить.

Копируем. Тестируем.

https://cloud.mail.ru/public/JipE/YfgqQBiqT

Изменено 5 апреля 2016 пользователем Glog

[Аргонщик22 0]

Олег, вот спасибо тебе, я считаю все форумы только на таких людях и держатся, собрал всю актуальную информацию со всех форумов, и выложил в одном месте. МОЛОДЕЦ.!!!!

[capsolo 658]

Олег а в чем цимес чужую закрытую прошивку в контроллер заливать?

[Glog 695]





чужую закрытую прошивку в контроллер заливать?



А тебе что надо? Шашечки или ехать?.



Если цель пиво варить - то данный набор, с этой прошивкой, все что надо делает. Получается удобная автоматика.

Если цель - изучать язык программирования С++, то можно сидеть, изучать, писать, прошивать. А пиво варить вручную неизвестное количество времени.



Я уже 4 варки вручную сделал. Сижу возле кастрюли, включаю, выключаю насос, тэн. Увлекательное занятие.

Завтра намерен сварить на автоматике.



Набор железок универсальный. Заработает 2-й проект - перешью, будут другие менюшки. На каких выходы направить сигналы управления - дело пятое. Не смогу - перепаяю проводки. Но принципиально то ничего не поменяется. Температура будет поддерживаться, паузы соблюдаться.



По 2 проекту попросил Макса Msg31 посмотреть опытным глазом.

Сказал - библиотека UTFT неправильная. Ругается на нее при компиляции. Или какого то файла в ней не хватает, или константа не определена.

Попытаюсь найти библиотеку из первоисточника.

Если заработает - сделаю правильную сборку - выложу.

[capsolo 658]

Да по поводу ехать я уже автоматику себе написал. Варит окей. Теперь ехать комфортно и красиво хочу с 4к памяти, одной релюхой на борту и 4разрядным семисегментником не разгуляешься...

Изменено 8 апреля 2016 пользователем capsolo

[Glog 695]

я уже автоматику себе написал



Ну так идея какая?

Снова все, сесть, написать на Ардуину с ТФТ?

Или доделать открытый код по 2-му проекту?





ехать комфортно и красиво хочу



Вот видишь! И все хотят, чтобы было удобно.

Удобная, продуманная система меню. Хорошо отработанный алгоритм ПИД регулировки. Температура затора не проскакивает. Умно работающий режим насоса.

Собирать железки легко. Минимум проводков и самое главное - никаких  хреново нажимающихся кнопок.



Берешься доковырять второй проект до рабочего состояния? Или мне садиться, молодость программистскую вспоминать?

Но сразу говорю. Долго будет. Глазки плохо видят. Мозги не соображают.  Ручки болят, тянутся не к клавиатуре, а к стакану. Книжки по Ассемблеру и Си запылились.

[Юрыч 83]

Ну так идея какая?

Снова все, сесть, написать на Ардуину с ТФТ?

Или доделать открытый код по 2-му проекту?





Вот видишь! И все хотят, чтобы было удобно.

Удобная, продуманная система меню. Хорошо отработанный алгоритм ПИД регулировки. Температура затора не проскакивает. Умно работающий режим насоса.

Собирать железки легко. Минимум проводков и самое главное - никаких  хреново нажимающихся кнопок.



Берешься доковырять второй проект до рабочего состояния? Или мне садиться, молодость программистскую вспоминать?

Но сразу говорю. Долго будет. Глазки плохо видят. Мозги не соображают.  Ручки болят, тянутся не к клавиатуре, а к стакану. Книжки по Ассемблеру и Си запылились.


Олег! да Ты и так работу большую проделал.  Почему я никак не решарся собирать ардуину. Твоя последняя строчка про меня. )) Сейчас буду собирать. Однозначно.

[capsolo 658]

Берешься доковырять второй проект до рабочего состояния?

Вот, держи. Скетч теперь собирается, однако мега пока едет - залить поглядеть не смогу

Pivovaroff_Crew_168.zip



Я сейчас в сторону автоматики для перегонки больше смотрю. А по пиву своей фиговиной доволен полностью

Изменено 8 апреля 2016 пользователем capsolo

[Glog 695]

2 Capsolo



Ты спрашивал за стабилизатор для Ардуин. В ссылках недорогие, экономичные импульсные преобразователи.

http://ru.aliexpress.com/item/1pcs-LM2596-LM2596S-DC-DC-3-40V-adjustable-step-down-power-Supply-module-NEW-High-Quality/1116954291.html?spm=2114.10010208.100007.1.PyMT5C

http://ru.aliexpress.com/item/MT3608-DC-DC-Step-Up-Power-Apply-Module-Booster-Power-Module-MAX-output-28V-2A/32435510115.html?spm=2114.10010208.100010.4.71TaNA

Изменено 9 мая 2016 пользователем Glog

[msg31 23]

Серега Любченко говорил, что с подобным стабилизатором не заработало у него что-то. Поменял на обычный БП - и все нормально стало.

[Glog 695]

не заработало у него что-то



Сейчас у него 12в. насос, трансформаторный БП на 18в, На ардуину питание 9в подает через такой импульсник, а на насос все напряжение от БП через полевой ключ, который ты предложил использовать вместо реле.  http://forum.homedistiller.ru/index.php?topic=118518.800#msg12015357





У меня пока 2 разных БП на насос 24 вольта и на ардуину. Надо будет переделать на один БП.

[Glog 695]

Доглго не мог найти мелкую SD карточку для рецептов. Испробованные микро SD на 4 и 8 мб Ардуиной не виделись.

Зашел в комок, торгующий старыми телефонами с кнопками. Спросил по поводу "мелких" карт памяти. Все цифровые фотоаппараты лет 7-8 назад продавались с SD картами на 32-64 мб. Наверняка у народа их полно на руках. Но не смог найти. В общем в этом комке нашлись микро SD карточки 2 или 4- го класса на 256 мб. Купил одну. Внес рецепт, в ТХТ виде. Вставил в слот на ТФТ экране. Появилась 3-я менюшка. Обрадовался. Понаписал рецептов разнопаузных. Штук 10. Скинул.

Теперь все по модному. При варке можно стандартный рецепт не тыкать.

Всего на карту можно занести 50 рецептов. Ограничено программно. 302 пост

http://forum.beersfan.ru/threads/%D0%90%D1%80%D0%B4%D1%83%D0%B8%D0%BD%D0%BE-%D0%B2-%D0%BF%D0%B8%D0%B2%D0%BE%D0%B2%D0%B0%D1%80%D0%B5%D0%BD%D0%B8%D0%B8.1632/page-16#post-57778



Ниже выдержка из инструкции, чтобы не рыться.

В прицепе вся инструкция и брошура КастлМалтинг с десятком базовых рецептов.



Запись рецептов на SD карту

Создаем обычные текстовый файлики (UTF- с именем в формате 8.3 латинскими буквами. Хотя можно и без расширения делать файл, но не длинней 12 символов. До 30 файлов на одной флешке. Записываем построчно рецепты в следующем виде. Blond beer,3,63,68,78,80,15,2,60,2,15,55; Blond beer-название рецепта. Можно использовать латинские символы, цифры, пробелы, подчеркивания, тире. С остальными символами не экспериментировал. Нельзя использовать запятую и ";". Длинна не более 20 символов. 3 - количество пауз. 2-5шт 63,68,78 - температура пауз. 30-85мин 80,15,2 - время пауз в минутах 1-100мин 60 - время варки в минутах. 30-150мин 2 - количество добавлений хмеля. 0-5шт 15,55 - время добавления хмеля в минутах от начала закипания ; - обязательна в конце каждого рецепта. Допускается до 30 строчек в одном файле. Генерировать такие строки можно на сайте http://beer.demin.org

Записываем файлики на флешку. Вставляем ее в слот на экране. В главном меню появляется 3-я кнопка-Рецепты. Важно!!! На флешке не должно быть посторонних файлов кроме файлов с рецептами. Нулевые файлы и файлы больше 4кБ не определяются.

beerduino_ инструкция (4) (1).pdf

CastleMaltingBrochureRU.pdf

Изменено 9 мая 2016 пользователем Glog

[Glog 695]

Снял внутреннюю компановку внутри пивоварни. Все не оптимально. Нужно уменьшать. Поставить менее мощный блок питания на 24 вольта, вместо SSR, для его включения поставить полевой ключ. При этом станет не нужным БП на 12 вольт, который постоянно подает напряжение на Ардуину.

Силовой кабель 220 вольт не съемный. Без разъемов. Если поставить компьютерные раземы - горят на мощности 2,5 квт. Потому подключено силовыми проводами напрямую к тэну.

Сигнальный кабель по которому подается питание на Ардуину, подключен датчик 1820, и управление двумя SSR-ками подключается через 8 пиновый разъем.

Внутри бака видно место подключения датчика температуры. Насос забирает более теплое сусло возле стенки и прокачивает внутрь корзины ближе к осевому штырю, для равномерного прокачивания через дробину.





Изменено 9 мая 2016 пользователем Glog

[capsolo 658]

Олег судя по описанию - ардбир с жк интерфейсом. Мне ишо не доехал тачскрин - не могу заценить всю мощьь, однако чтобы не скучать взял немного i2c 1602 экранов. Уверяю, что больше ничего для варки пива не надо. Менюху детскую переделать - и будет огонь.

[capsolo 658]

Приехала Мега с тачскрином. Даже стюлюс в комплекте чтобы не мозолистым трудовым пальцем тыкать. Если по первому проекту все устраивает зачем придумывать велосипед. Разве что на продажу. Вместо насоса у меня будет мешалка на 220. Поставлю вместо релюшки второй SSR благо на Али они за копьё, и мне 5 шт приехало. Через пару недель займусь, до этого буду хвосты по другим проектам зачищать.

Изменено 20 мая 2016 пользователем capsolo

[capsolo 658]

Первая проша заработала сразу без танцев с бубном.

Олег как ее лучше обвешивать? Штырьки на шилдец напаять и к нему подпаиваться?

На угловушках сделал чтобы ничего не портить.

Изменено 13 июня 2016 пользователем capsolo
