Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[alx_sun 14]

Приветствую.

Есть желание доработать под себя автоматику на основе модуля STH0024.

Хочу принудительно отключать клапан по внешнему сигналу с другого термостата, т.е. мне нужно разорвать цепь питания клапана.  Я так понимаю нужно между механическим выключателем и клапаном в разрыв ставить нормально замкнутое реле с напряжением питания клапана ?

[ser64 314]

Можно так

[Proly 11]

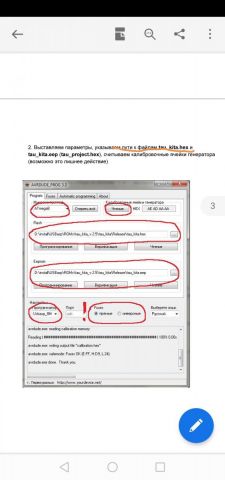

Здравствуйте. Шьюсь по инструкции вроде, но подскажите где найти вот эти фаилы. То что оранжевым подчёркнуто.

[Самоделкин56 14]

1 час назад, Proly сказал:

подскажите где найти вот эти фаилы. То что оранжевым подчёркнуто.

Первый пост этой темы .



[Proly 11]

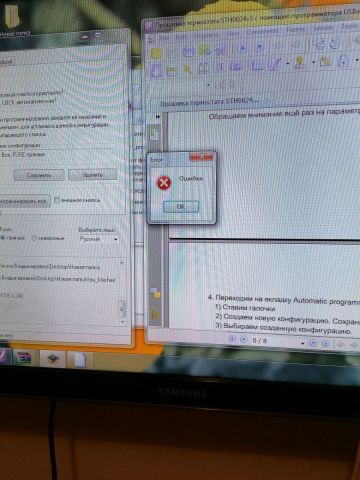

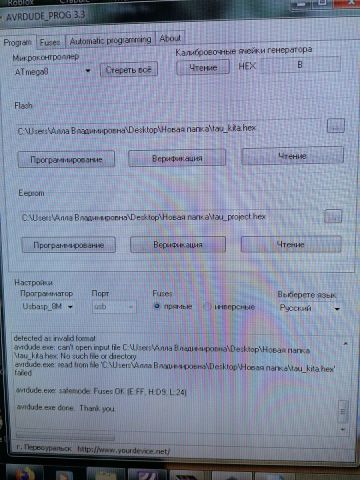

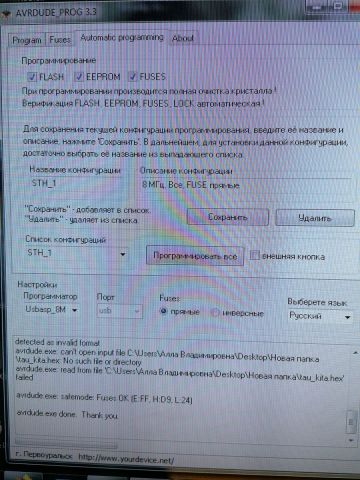

Помогите люди добрые, что не так делаю.

И есть ли смысл дальше, что то термостат у меня погас:(

[hardvik 200]

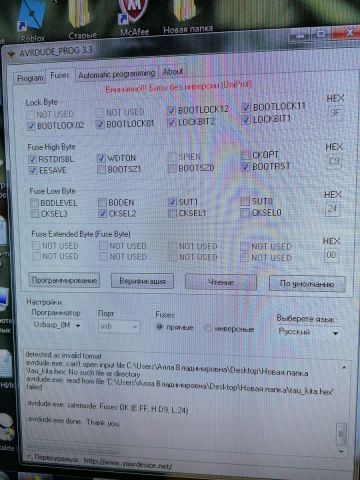

Во первых ставил ли драйвера на программатор? Во вторых очень внимательно с фьюзами, они там по моему инверсные. Смотри точно. Прикрепил рабочие драйвера, сам неделю назад на десятке мучался.

usbasp-win-driver-x86-x64-v3.0.7.zip

[ser64 314]

фьюзы 100% инверсные, у тебя прямые

[Proly 11]

37 минут назад, ser64 сказал:

фьюзы 100% инверсные, у тебя прямые

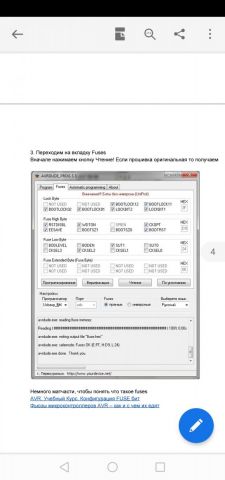

По инструкции шился там все прямое.

Спасибо приеду попробую ещё раз

1 час назад, hardvik сказал:

Во первых ставил ли драйвера

Да ставил.

[hardvik 200]

Проверь подключение, поставь драйвера, что я прикрепил-точно рабочие. По той инструкции и точно прямые фьюзы.

[Proly 11]

55 минут назад, hardvik сказал:

По той инструкции и точно прямые фьюзы.

Так в итоге какие ставить?

[capsolo 658]

Proly чтобы понять прямые или инверсные сначала прочти фьюзы. Заодно поймешь что все правильно подключено, и что комп видит контроллер.

[Proly 11]

2 часа назад, capsolo сказал:

Proly чтобы понять прямые или инверсные сначала прочти фьюзы. Заодно поймешь что все правильно подключено, и что комп видит контроллер.

а то что СТХ погасло ничего страшного, просто может зря я потею :))

Сейчас прочту, но я и до этого читал Фьюзы



Не знаю что я там натыркал, но стх загорелся. А как проверить какая прошивка стоит, а точнее все ли в ней нормально, или там либо встала либо нет?

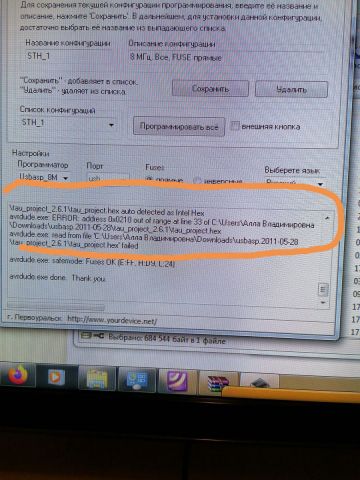

Хотя судя ппо этой надписи что то пошло не так

Изменено 20 января 2020 пользователем Proly

[hardvik 200]

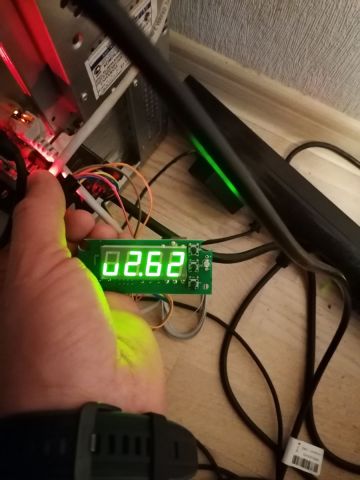

Номер прошивки высвечивается при включении стх. Если ты шьешь AVRDUDEPROG, то там фьюзы прямые. Делай строго по инструкции с первой страницы, там все просто. Прошивки там же.Их нужно распаковать и желательно в папку без русских букв в пути к файлам. Кстати последняя версия 2.6.2. У тебя пытается 2.6.1 прошить.

Изменено 21 января 2020 пользователем hardvik

[Proly 11]

21 минуту назад, hardvik сказал:

Кстати последняя версия 2.6.2.

Так у меня как ни странно прошилось.

[hardvik 200]

Значит ты ее победил. Я на той неделе 2 дня трахался с прошивальщиком. Тестер для работы делал. Не хотел на десятке работать. Только пятые дрова встали как надо.

[Proly 11]

2 часа назад, hardvik сказал:

Значит ты ее победил.

Да, спасибо всем за помощь. надо в кучу все собрать и в бой.

[Proly 11]

А от телефона зарядка потянет стх?

[xOther 1 451]

1

Изменено 24 января 2020 пользователем xOther

[Sergan 359]

45 минут назад, Proly сказал:

А от телефона зарядка потянет стх?

Если на 12 вольт то почему и нет .

[xOther 1 451]

1

Изменено 24 января 2020 пользователем xOther

[ser64 314]

Достаточно 9 вольт

[Proly 11]

Сегодня проверил, от телефона не катит.

[Proly 11]

Подскажите, если клапан на 220в. Нужно RC цепочку ставить. И ещё подключать его как, на клапан фазу подавать или наоборот:)

[qwest_ans 26]

От реле лучше отказаться сразу - поставь твердотелку или ее аналог на моське и симисторе. Никакими цепочками, снаберами, варисторами и т.д. не отстроишся от помех реле особенно если клапан на 220 вольт. Это не досужий совет  просто печальный опыт. Паяю лет пятьдесят.

Блок питания лучше использовать трансформаторный а не импульсный. Лучше на 0,5 А, а ещё - лучше выше.

С прошивками тоже долго бился, выход - шиться в командной строке.

Изменено 25 января 2020 пользователем qwest_ans

[Proly 11]

2 часа назад, qwest_ans сказал:

Блок питания лучше использовать трансформаторный а не импульсный

Блин, я не волоку в этом, но в первых постах написано лучше Импульсный :).  Про диод вообще ничего не сказано вроде. Может подправить доя таких как я что куда ещё впаять итд...
