Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[Artem90]

3 часа назад, Arhis сказал:

его собирают на продажу?

Я имею в виду самостоятельную сборку, хотя если постучать к коллегам занимающимся сборкой и продажей автоматики вполне возможно соберут.

[JuF]

А программатор только http://smartmodule.ru/portfolio/0008/ можно использовать?

[hardvik]

Почитай первую страницу внимательно, там все есть.

[Boroda MSK]

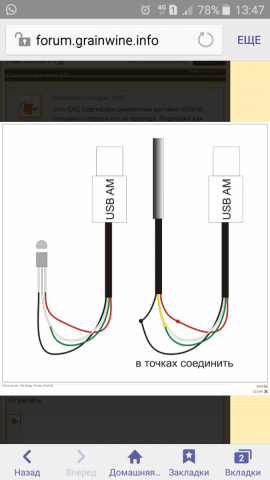

Подскажите, не могу найти картинку подключения датчика 18В20 к кабелю ЮСБ для СТХ.... там ведь 4 проводка, а у термометра 3... видел, Серега где-то выкладывал. но не найду щас.... если не затруднит, киньте ссылочку или картинку... плиз.

[ilfatura]



[Антел]

Господа. А как STH работает с 12 вольтовым клапаном? Нет проблем?

У товарища лежит такой клапан.

Ставим снабер по питанию и клапан запитываем от штатного реле. Все? Никаких подводных камней?

[evgeny_ch]

1 час назад, Антел сказал:

Все?

Да. При условии, что штатный БП достаточен по току нагрузки,

а под снаббером подразумевается диод в обратном включении параллельно  катушке клапана.



[ser64]

Я бы запитал электроннику и клапан от отдельных бп. Надо ставить диод и снабберную цепочку на цепь клапана, номинал не помню, надо искать...

[evgeny_ch]

17 минут назад, ser64 сказал:

диод и снабберную цепочку

Снаббер нужен при использовании переменного напряжения,

на постоянке ЭДС самоиндукции катушки клапана гасит диод,

отправляя в выходной фильтр БП. Другое дело, что блоки питания бывают разные.

Конденсатор на выходе там обычно есть, он и заберёт энергию выключенной катушки.

Недавно обсуждалось, что при перегреве клапана нужны доп. меры.

17 минут назад, ser64 сказал:

от отдельных бп

Эт точно, автоматика развивается и весьма прожорлива.

Изменено 24 октября, 2019 пользователем evgeny_ch

[alexeyT]

1 час назад, Антел сказал:

А как STH работает с 12 вольтовым клапаном? Нет проблем?

Дима, НИКАКИХ!

и  снаббер не нужен....

только по БП, как выше указали, нужно глянуть... 6 ватт... 0.5 а

[Антел]

Почти понял.

Так нормально?

Снабер с фильтром попутал...

[baltis]

Стоит такой БП и никаких снабберов. Полёт нормальный.



[evgeny_ch]

23 минуты назад, baltis сказал:

Стоит такой БП

И у меня. ))

Юрий, релюха дольше проживёт, если диод добавить.

ЭДС самоиндукции шмалит (угадай куда и сколько) между контактов реле стхшки.

Со временем подгорят, ибо китайские, окислятся, и будешь перепаивать.

Изменено 24 октября, 2019 пользователем evgeny_ch

[baltis]

18 минут назад, evgeny_ch сказал:

Юрий, релюха дольше проживёт, если диод добавить

evgeny_ch, Евгений, я вместо реле поставил оптосимисторный ключ.

[evgeny_ch]

19 минут назад, baltis сказал:

вместо реле поставил оптосимисторный ключ

Тады Ой, снимаю шляпу.

Товарищи то не знают, хотят 12В клапан пользовать.

Сам пока сную возле отбора в рукопашную, ума набираюсь. ))

Изменено 24 октября, 2019 пользователем evgeny_ch

[baltis]

Только что, evgeny_ch сказал:

Товарищи то не знают.

Кстати, товарищи  в этой теме и посоветовали.

[evgeny_ch]

14 минут назад, baltis сказал:

посоветовали.

Некоторых пугает 220 на клапане. 12В (предпочёл бы больше - до 42) вполне безопасны.

А так да, решение достойное. Если развивать автоматику, то скорей подойдёт отдельный питальник на ток пару ампер.

Ы

Чёт скакуны одолели.

Есть недорогие зарядные для аккумуляторов на дин рейку, они подойдут.

Мсм, в автоматику надо включать резервное питание (напр. АКБ) чтобы корректно

выйти при аварийных ситуациях даже удалённо. Ноут держит пару часов при отс. сети,

ну и штукашто вопчем.



Изменено 24 октября, 2019 пользователем evgeny_ch

[baltis]

1 минуту назад, evgeny_ch сказал:

Некоторых пугает 220 на клапане.

А в утюге, а в пылесосе? И кофемолка тоже на 220 вольт. Боже, что делать, как жить!

[evgeny_ch]

4 минуты назад, baltis сказал:

Боже, что делать, как жить!

Юрий, там другие условия опасности эксплуатации. Сории.

Установки и помещения по категориям блаблала бла.

Если подходить строго фундаментально. Остальное личное дело обшульманого индивида.))

[xOther]

1 час назад, baltis сказал:

А в утюге, а в пылесосе? И кофемолка тоже на 220 вольт. Боже, что делать, как жить!

В них присутствует третья клемма для земли... и ваша беда если в вашем доме её нет

[baltis]

xOther, в кофемолке нет. В торшере тоже.

Клапан полностью изолирован от колонны силиконовыми трубками.

Изменено 24 октября, 2019 пользователем baltis

[Mihalich]

2 часа назад, Антел сказал:

Так нормально?

Главное "встречную" полярность соблюсти.

С "синеньким" клапаном и... какие БП я не использовал - вплоть до 12В 10А отдельно на клапан + БП отдельный на термостат - без диода проблемы были.

Как я понял, вспоминая школьный курс физики, при разрыве цепи питания клапана, катушка наводит ток, обратный по направлению разрываемому. И он вызывает сбой в работе STh-ки...

Я рад, если у кого-то работает без диода, у меня не вышло.



Кстати, при работе на 220В без снабберной цепочки, наблюдал "подтупливания" на PC, включенном в ту же розетку, что и термостат с клапаном. Ведешь мыку, срабатывание клапана = пол-секундной задерже примерно в перемещении. С "цепочкой" таких проблем нет (имею 4 клапана работающих одновременно).

[evgeny_ch]

Юрий, клемма то есть, то нет. Только вот зануление в розетках (щитах) почти повсеместно.

В сл. двойной изоляции двухштырьковое допустимо, а так нет.

Настоящее заземление денех стоит построить, и ещё денех протоколировать его параметры.



Изменено 24 октября, 2019 пользователем evgeny_ch

[xOther]

31 минуту назад, evgeny_ch сказал:

Настоящее заземление денех стоит построить

Дифавтомат в помощь... ссылку давать?

[митрик]

Граждане , подскажите, место для покупки модуля на первой странице , единственное или есть альтернатива? Сколько остаётся свободного места в корпусе под модуль? Если можно в мм

заранее благодарю
