Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[ser64]

Я мог описАться(или кто-то не правильно понял), а вот схемы стараюсь рисовать правильно, В любом случае смотри схему. Сорри, если ввел в заблуждение

Изменено 7 января, 2018 пользователем ser64

[S4ver]

ок. значит правильно как на схеме.
тогда большая просьба к [member=capsolo] поправить второй пост и разместить там схему. а то вдруг я не один такой непонятливый окажусь.
[member=ser64],спасибо, пошел я перепаивать :).

[Алексей Владимирович]





Есть твердотельное реле AQG22205  если его запаять параллельно светодиоду (на котором 5 вольт), а выходом управлять клапаном, будет работать, или нужны дополнительные элементы?

Не дождался ответа, проверил сам, реле в автоматике работает от 5 вольт, паять релюшку не отпаяв индикатор невозможно, поэтому решил аккуратно разобрать корпус реле на плате.

Полотном от ножовки по металлу надпилил крышку реле и плоской отверткой и бокорезами разобрал корпус реле. Поимел доступ к выводам реле, обмотку отключил от выводов, и припаял на них управление твердотельным, а выход твердотельного припаял к средней ноге и нормально разомкнутой.

При желании можно восстановить электромагнитное реле, но я думаю что это уже не понадобиться.

Кстати твердотельное реле взял из платы кондиционера, из которого сделал охлаждение колонны, внутренний блок на колонне спокойно переваривает до 3х киловатт, внешний на дистилляторе съедает 5 киловатт.

[alexei75]

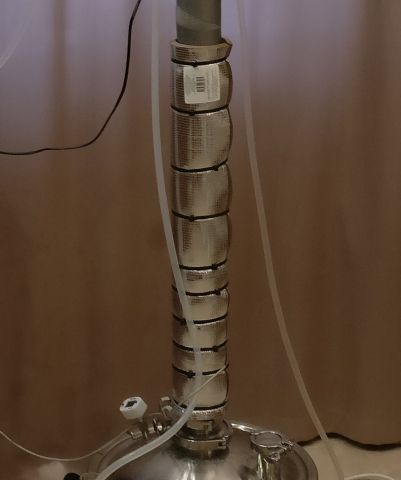

Подскажите, пож-ста. Делал рект, датчик притянул хомутом, 20см от низа, без термопасты, виток шнура вокруг царги, трубная изоляция + коврик, куб не утеплен. Насадочная 2м,2", спн 3.5, на тэн 1000 ватт, отбор 500мл. Проблема в том, что температура не желала успокоиться, гуляла по синусоиде.  Ну в общем кое-как отобрал, стали срабатывать старт-стопы, на 94° в кубе. Грешу на сквозняк (дом+дверь на улицу). Как улучшить, поможет ли установка датчика в гильзе или еще утеплять?

[Optimist]

Скорее всего виной тому сквозняки, у меня даже в гильзе температура меняется если дверь в помещение закрыть, по этому дверь во время ректификации не закрываю.

[БайбаК]

[member=alexei75],утеплить.

[Garik80]

Грешу на сквозняк



утепли ещё парой слоев. И проверь уровень колонны. Если криво стоит, начинает температура гулять.

[Alex21]

привет всем. У кого есть прошивка на atmega8 в дип корпусе

[станиславович]

Привет коллегам. Подскажите пожалуйста чайнику. Тему прочитал,видел несколько раз подробно, как заменить в стх реле на симистор, но вот как заменить на транзистор не нашел, может пропустил.

Понял , что на 9 ногу процессора через резистор подключить полевой транзистор, но какой именно... почитал что полевики открываются не полностью от 5 вольт...

Если можно нарисовать бы по подробнее для чайника электрика.?

Может подскажет кто делал и все работает , на алиэкспрессе закажу тогда детальки .

Тут форсунку модернизировал бош тонкую длинную ,мож полезно кому будет.

Пользую форсунку бош, модернизировал ее немного,теперь, она пропускает раз в 5 точно больше, ну понятно убрал сопло. Было в запасе 3 форсунки, дай думаю посмотрю что внутри, распилив вдоль увидел ,что движение иглы ограничено запрессованной гильзой но сама гильза эта просто впрессована и никак не закреплена, и если ее сдвинуть немного , то ход иглы будет больше. Первую форсунку поставил на верстак иглой вверх и стукнул сильно по игле, ход иглы стал очень большой (1.7мм где то) она работает, но токо 24 вольта надо,а вторую и третью средне стукнул(зазор не мерил, но визуально при нажатии на иглу открывается больше прилично)- от 12 вольт работают четко с последовательной лампочкой 12в 3w и кондером на 1000мкф.

Разрезанной форсунке сделал купоросную пробу, с солью ещё, Держит хорошо ,значит Нержавеющая сталь. Результатом очень доволен , льет теперь как нх-3, только тихая и без силиконов всяких. Не греется вообще.и фильтрик кстати на впуске отличный. Единственная деталька не фэншуйная это латунная маленькая трубочка ф2мм, длинной 8мм.

Могу видео выложить , но токо через 12 дней (командировка).

Подскажите токо пож, про транзистор.

Изменено 12 февраля, 2018 пользователем станиславович

[ser52-s]

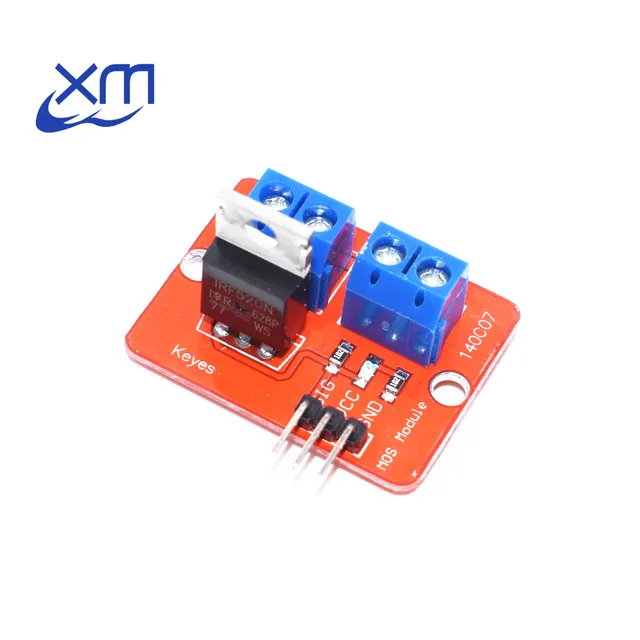

вот уже готовая платка

[станиславович]

А повесить Sig. с платки на 9 пин надо через резистор или на прямую? И если транзистор накроется, не потянет он за собой всю СТХ?

Изменено 12 февраля, 2018 пользователем станиславович

[ser52-s]

да через резистор 150 Ом

[станиславович]

СПАСИБО!

[Котяра]

Добрый день, подскажите где ещё кроме Али можно по адекватной цене клапан купить. Тот магазин что в шапке меня проигнорил, так и не смог заказ оформить.

[alexeyT]





по адекватной цене клапан купить.

kipspb.ru

погляди ближайшие филиалы

[I-RU fish]

Всем привет. Сегодня второй раз пытался отогнать на этой автоматике. Головы отбираются без проблем, а вот с телом начинаются проблемы. Очень быстро заскоки по температуре начинаются. Я уж и менял периоды, то делал 5/0,5 делал 10/1 и 20/2

Проходимость клапана 1,5 мл/сек.т.е отбор 540 мл/ч. Отобрал всего процентов 30 от запланированного как начались заскоки. А потом сделал постоянное открытие клапана, а отбор покапельно настроил игольчатым краном,и все нормализовалось. Почему же периодикой не получается расчетный отбор выбрать?

[Sergan]





Почему же периодикой не получается расчетный отбор выбрать?

Скорее всего завышен отбор , не правильно рассчитал и выставил периоды . ИМХО

[Murzzzilk]





чень быстро заскоки по температуре начинаются.

Посмотри внимательно, не проскакивает ли цифра 85. Если такое есть, то дурит датчик, вероятен обрыв. У меня неделю назад такое было, раз в 3-5 минут проскакивало и уменьшался отбор.

[outsize]

Привет всем ! Приобрел аппаратуру недавно,еще не пробовал . Собираюсь завтра. С головами вроде нашел как выставить 600 период и 30-35 мл слив. Это посчитаю после того как узнаю проходимость клапана. А вот как тело считать не понятно. В инструкции ровно два слова: период 360 и 50мл слив. Мне кажется температура при таком режиме скакнет. Опыта ровно 1 ректификация с иголками ))). Подскажите как считать ?

[capsolo]

[member=Alex21], расскажи поподробнее что нужно сделать. Выводы перекинуть?

[Mr.Alex]

[member=outsize], На самом деле все не так сложно. Пропускная способность клапана ARC 1,4 мл/сек. Отбирать планируешь 500 мл/час.
500/1,4=357 открытий в час
3600/358=10 сек это будет период Р при О=1 сек. Хочешь больше или меньше корректируешь

[outsize]

Да в ЛС подсказал Сергей. Странно почему это в инструкции не отображено.

[outsize]

 менял периоды, то делал 5/0,5 делал 10/1 и 20/2



Можно дилетантский вопрос ? Что дает смена периодов? Отбор как я понимаю тот же...Стабилизация температуры ?

Изменено 15 февраля, 2018 пользователем outsize

[alexeyT]





Что дает смена периодов?

есть 2 грани...

1. поскольку клапан - механическая приблуда, то при очень коротком открытии нужное количество жидкости может просто не успеть слиться. за полсекунды шток должен пройти вверх и вниз...

2. слишком длинный период слива может привести к дестабилизации. Т внизу может поползти.... актуально для малых диаметров и малых мощностей

[outsize]

[b][member=alexeyT][/b],Алексей, колебания температуры в сотых долях градуса игнорировать ?
