Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[michcty]

[b][member=ser64][/b],А на схеме не можете показать?

[capsolo]





на странице продаж



Прости, это не продажная тема. Заменить реле на твердотелку, понять куда, и поставить несколько сглаживающих фильтров сможет любой радиолюбитель. Конденсатор на питание есть на схеме во втором посте. Как лечить наводки - описано в 4 посте. Чего там нет - это то, что аппарат при сбоях автоматики рекомендуется заземлить.

[michcty]





Заменить реле на твердотелку

Я конечно, не радиолюбитель, но что-то несложное сваять под руководством старших товарищей смогу , да и помочь есть кому , если что.Если не сложно, то киньте ссылку на твердотелку, которую желательно поставить вместо штатного реле.

[Miguel]

[member=michcty], это ищешь?-https://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=62944
Еще есть-
STK0046-
https://ekits.ru/catalog/modules/switches/stk0046_optosimistornyy_klyuch/
Тема -
https://forum.grainwine.info/index.php/topic/1051-gotovie-alektronnie-devaisi-i-gadzheti-dlja-avto/ Изменено 6 октября, 2017 пользователем Miguel

[hardvik]

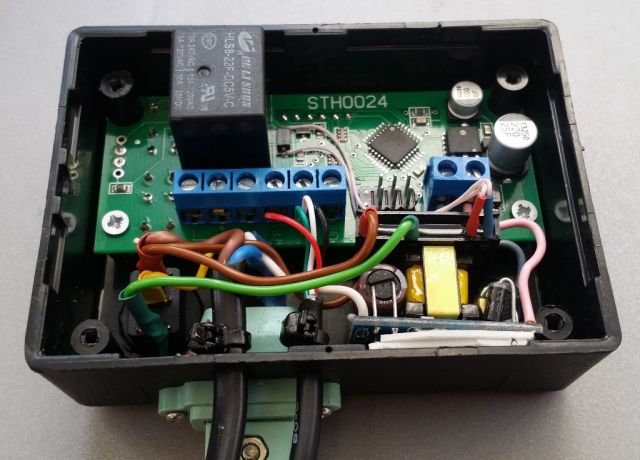

[member=Miguel], Там на первой фотке под 12В клапан рисунок. А на второй под 220В на семисторе сделана. На 12 вольтах токи большие и при длительной работе выбивает транзистор любой почти. Надо полевик ставить. На 220 проще и надежней. Ни одного сбоя не было.

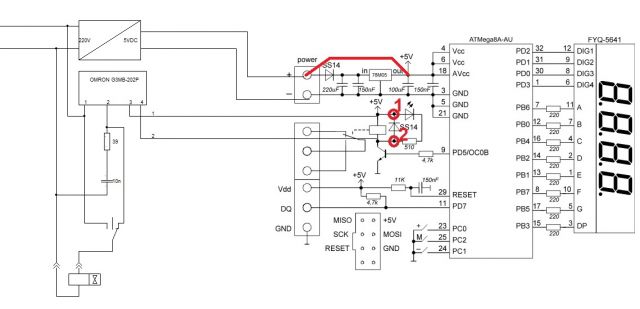

Вот подобная схема. Первая нога мос через резистор 330 ом подключается к OUT. Вторая на корпус. Варистор VDR1 Можно не ставить.Резистор на 39 ом двухваттный. Конденсатор С5 на 450-630 вольт. Это снабберная цепь. В обведенные точки подается 220 вольт.

Изменено 6 октября, 2017 пользователем hardvik

[eson]

Можно поставить  OMRON G3MB-202P. В нем как раз моська и симистop.

[hardvik]





OMRON G3MB-202P

Не хвалят его. Из сети-Ребята, это реле не Омрон и внутри у него те же оптрон MOC3021 и симистор слабенький. При токе больше 1А плавится корпус в районе симистора. Ему бы хоть какой-то радиатор. Кстати, самому спаять по деньгам даже дешевле будет и симистор можно получше взять .

[eson]

А сколько mА для клапана на 220V надо? Самое оно. Настоящий Omron их лет 5 уже не выпускает. Преимущество - всего 4 ножки для пайки.

[hardvik]





всего 4 ножки для пайки.

Так то да. И для клапана думаю хватит. А мне проще спаять, что хочу. Бывало и процы с 256 ногами паял.

[avr1020]

Здравствуйте, хотел прошиться с 1.3.1 на 2.6. но не нашёл прошивку для Algorithm Builder. На первой странице только для Atmel Studio 7.0

Существует ли такая, и где её найти?

Изменено 21 октября, 2017 пользователем avr1020

[ser64]

Чтобы прошиться, нужен файл с расширением *. hex, он в наличии. Существует десяток прог для прошивания, кроме AB и AS...

[avr1020]

Ранее я прошивался по инструкции с первой страницы используя рекомендованный программатор SPA0008. Используя файл с расширением *. hex и этот программатор можно прошиться? Прошу прощения за глупые вопросы, я в этом не разбираюсь практически, собрал автоматику по инструкции год назад. Пару раз прошивал прошивку посвежее, а теперь затык...

Изменено 21 октября, 2017 пользователем avr1020

[gdv2002]

С первых постов ничего не скачивается, проект стал полностью закрытый или временный глюк?

Собрался плату травить, резервный таймер сделать, а ничего скачать не могу, в плане инструкции или прошивки.

[alexeyT]

[member=avr1020],там вроде пробел или еще что-то вставить нужно. Подзабыл уже, сорри
У Сера лучше спросить

[capsolo]

ща погляжу

Перезалил прошивку. Там в начале первого поста написано что если что-то не качается написать мне в личку - перезалью. Файлы иногда слетают.





Пару раз прошивал прошивку посвежее, а теперь затык...

Замени в проекте файл hex на новую прошивку и шейся по старому

https://forum.grainwine.info/index.php?app=core&module=attach&section=attach&attach_id=35405



Отредактировал начало первого поста. Думаю, что прошивка 2.6.1 окончательная и бесповоротная. Отлита в гранит и изменениям не подлежит, если вдруг кто-то не найдет баг и не сообщит мне о нем.

Если файл будет слетать - буду заново его перезаливать.

Изменено 30 октября, 2017 пользователем capsolo

[capsolo]

Все переделал в первом посте. Все наши девелоперские страдания там уже ни к чему, только путают.

[avr1020]

[b][member=capsolo][/b],[b][member=alexeyT][/b],  спасибо, прошился с вашей помощью!

[capsolo]

[member=lion], думаю в Туле ставят выключатель в разрыв цепи клапана.

[Crab12]

Какие параметры надо поставить, чтобы клапан открылся и не закрывался?

Не повредит ли кланану или блоку автоматики длительное постоянное открытие клапана?

Прошивка 2.6



Заранее благодарю за ответы.

[Никола89]

А в чем разница 2.5 и 2.6

[ser64]

Какие параметры надо поставить, чтобы клапан открылся и не закрывался?

Не повредит ли кланану или блоку автоматики длительное постоянное открытие клапана?

Прошивка 2.6



Заранее благодарю за ответы.

Поставить большОе значение периода, и выставить максимально возможное открытие клапана

Клапан будет сильно греться



А в чем разница 2.5 и 2.6

В показаниях прибора в режиме отбора тела(в 2,6 показывает время открытия клапана в реальном времени) в 2,5 время до открытия клапана.

Если склероз не изменяет

Изменено 12 ноября, 2017 пользователем ser64

[Sergan]





А в чем разница 2.5 и 2.6

А зачем тебе это , устанавливай последнюю и будет тебе счастье .

[Никола89]

у меня 2.5, спрашиваю разницу, чтоб понять стоит ли перепрошивать

[Sergan]





стоит ли перепрошивать

на мой взгляд стоит , а если проблемы с перепрошивкой то и 2,5 сгодится .

[Никола89]





проблемы с перепрошивкой

ни разу не пробовал, с автоматикой недавно
