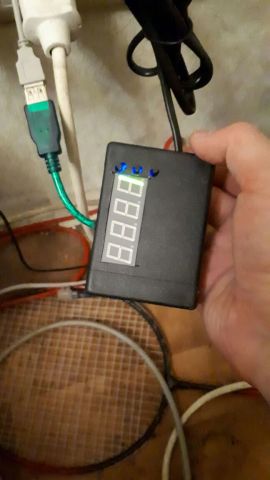

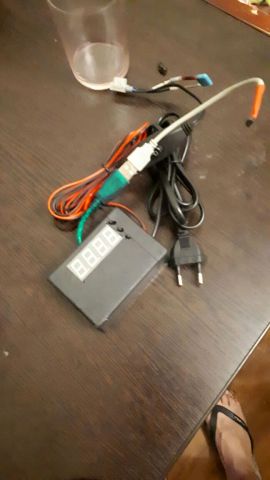

Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[texnar]





Токи гораздо ниже и управление надежней

И это главное

[hardvik]

[member=texnar],Паш, это на постоянке. На переменке кондюк + резистор.

СТХ уже 2 года подключена через оптрон и семистор простенький со снабберной цепочкой. Ни разу не сбойнула. Правда БП неплохой с оптроном и стабилизатором 431 на выходе.

Изменено 17 августа, 2017 пользователем hardvik

[texnar]

[b][member=hardvik][/b],

Я набрал с разбора техники оптических реле...

[Alexgo]

с точки зрения электробезопасности

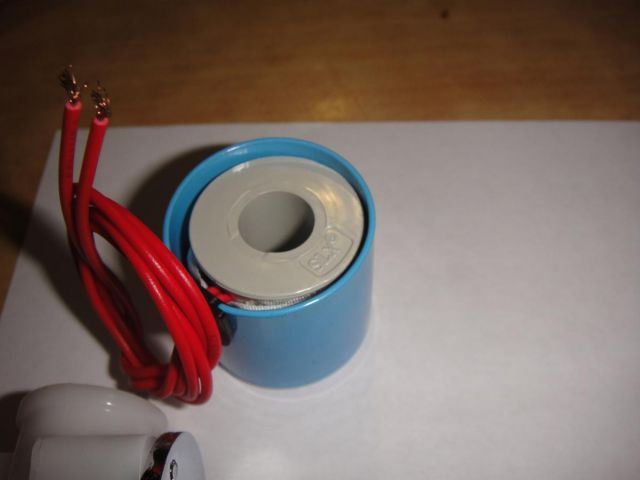

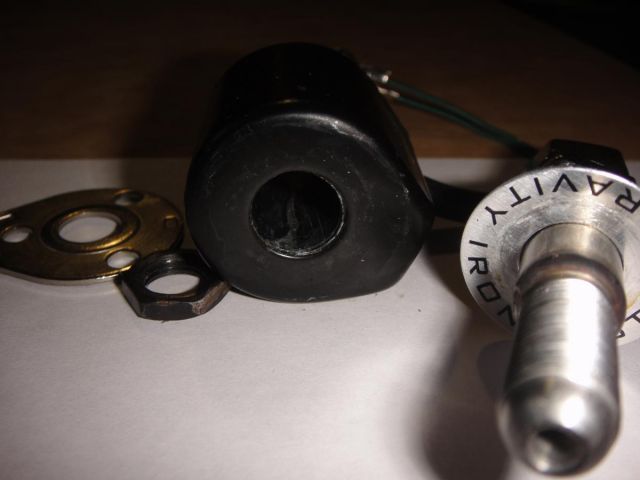

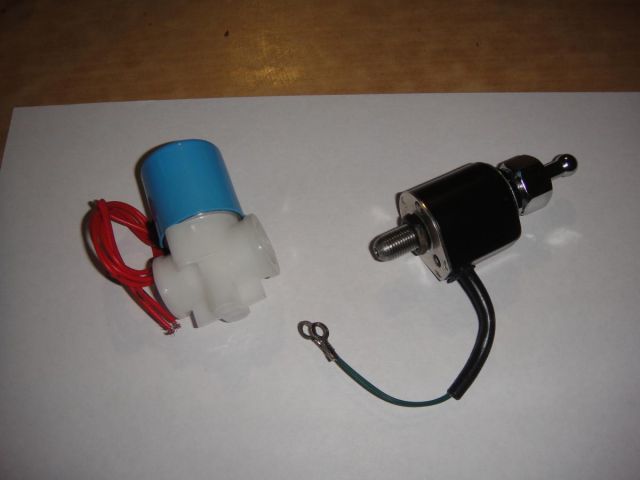

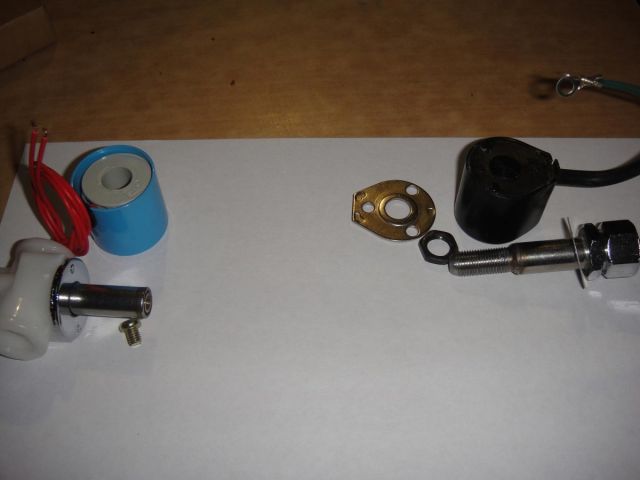

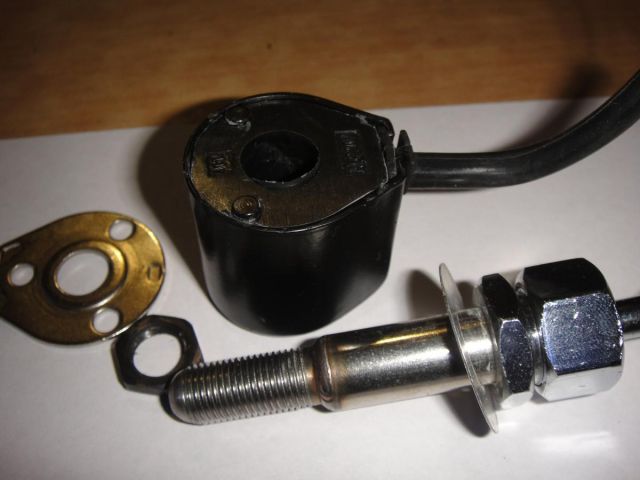

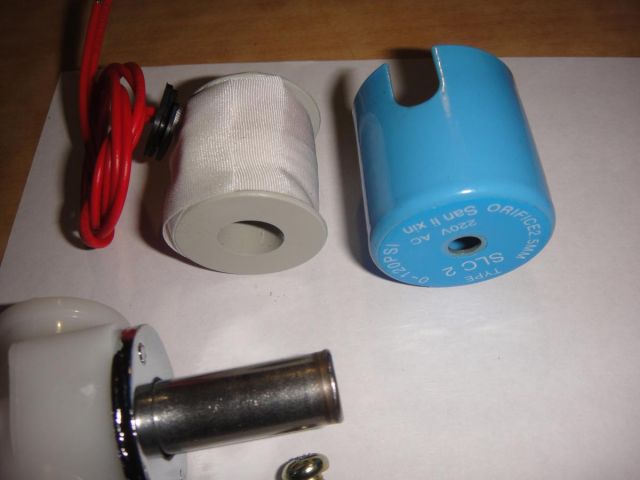

пластиковый с большей долей вероятности может шить на корпус,например попала вода в катушку а она не герметична внутри под киперной лентой спрятан выпрямитель(в синем клапане на 220в) чёрная катушка условно залита(ещё не доводилось разбирать)

[Никола89]

всем привет,скажите а что такой шим?

и как и чем регулируется отбор?

[texnar]

[b][member=Никола89][/b],

Широтно-импульсная модуляция. Управление тем же клапаном. конкретно уменьшение открытия по залету температуры  .

[serafh]

Ток конечно меньше, чем на 12 вольтовом клапане, но напруга - 220в - практически электрошокер.

но все будет хорошо, если полностью довериться китайским друзьям

[hardvik]

[b][member=Alexgo][/b], Синий клапан вообще редкое гавно. Хорошие(залитые) катушки на заливных клапанах стиралок. Пока был доступ, я снимал с клапанов от паровых станций катушки на 24В и ставил от стиралки.

[texnar]

От кофе машин на 24 в хорошие и фактически не убиваемые

[hardvik]





220в - практически электрошокер.

Сергей, хороший разъем с запасом и нет проблем. С военки прекрасные. Попадаются еще на базаре. Но и китайские попрут.

[serafh]

[member=hardvik],
Не знал, что на стиралках 24в клапан. Зергуд, если не на ШИМ, то на включение воды. - самое оно.
Катушки от стиралок продают ЗИПом, надо только подобрать какую и за какую цену.

[hardvik]

[b][member=texnar][/b],Паш, а цену у них знаешь? Я когда у бытавушника его отжимал, у него слезы на глазах были. Он ему нахрен не нужен был, но отдать клапан за три тыра просто так.

[serafh]

Сергей, хороший разъем с запасом и нет проблем. С военки прекрасные. Но и китайские попрут.

Залитые катушки - залог успеха для наших мокрых и длительных по времени "дел"

[Никола89]

а именно отбор например литр в час чем регулируется?

[hardvik]

Не знал, что на стиралках 24в клапан

На стиралках на 220.  24В клапана стоят в кофемашинах и на утюгах с паровой станцией. Их от нашей воды просто клинит от накипи.

Я снимал с них родную катушку и ставил на 220 от стиралки.

У меня на низковольтных клапанах пару раз пробивало управляющий транзистор. Хотя был поставлен с огромным запасом по току и диод стоял. Поэтому ушел на оптрон+семистор.

Изменено 17 августа, 2017 пользователем hardvik

[serafh]

[member=Alexgo],
К резьбовой части клапана приварил 8-ку, можно 6-ку для силиконового шланга после того, как по резьбе спирт
вниз начал сочиться на обмотку.
Можно и лучше часть резьбы сточить.

На стиралках на 220.  24В клапана стоят в кофемашинах
Я снимал с них родную катушку и ставил на 220 от стиралки .

Я как луддит добрался до кофемашины и свч печи, потрошу, но клапан стоял такой, наверной кофемашина не той системы. 47 w - 220v, на водопрод пойдет.

[texnar]





а цену у них знаешь?

Мне подарили один бу

[Никола89]

[b][member=texnar][/b],что на клапане можно уменьшать отбор? я думал он либо закрыт либо открыт

[texnar]

[b][member=Никола89][/b],Время открытия в долях секунды и пауза между открытиями ,на стандартном клапане с диаметром отверстия 1мм, позволяет регулировать отбор от 5 мл до 3000 мл в час .

[GrOV]





либо закрыт либо открыт

Представь - клапан(схема управления ШИМ) имеет цикл - 3 секунды...Который повторяется каждые 3 секунды..

В пределах этого цикла клапан может быть открыт 0.5 сек или 1 сек или 2.5 сек или все три(например)...

Изменение времени открытого состояния клапана в цикле от нуля до максимума позволяет управлять отбором..

Это и есть ШИМ -широтно -импульсная модуляция..-

[Никола89]

[b][member=texnar][/b], т е он постоянно щелкает туда сюда??



я похоже совсем тупой

[GrOV]





постоянно щелкает

Именно..

[Никола89]

от теперь похоже начал понимать, вот почти купил такую автоматику только там клапан надо и провод датчика нарастить, и шим вроде как должен быть, значит отбор будет регулируемым

[texnar]

[b][member=Никола89][/b],

СТХ -все там есть. Клапан через разъем и датчик нарасти, что бы не вынимать каждый раз .

[Никола89]

вот ткой клапан подойдет? https://mtdkip.ru/p190747953-solenoidnyj-klapan-elektromagnitnyj.html

 и какой надо 12 вольт или 220 ,
