Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[Crab12]

Королева в восхищении! Мы в восхищении! (с) Кот Бегемот



В воскресенье сделал первый перегон на новой колонне 750х35 от Ильдара с насадкой 3.5х3.5 от ректифая. Перегонял на газу.

Было залито 11600 мл 20% СС из ячменя. ХОС на ферментах.

Колонна работала около часа на себя. При разгоне пару раз высвечивались верхние подчеркивания на табло (что это означает?). Потом все устаканилось и стояло как вкопанное при температуре 76.19-76.25

Отбирал:

Головы 310/10

Подголовники 160/10

Тело 0.25/20/1.5/20 Темпрература 76.25



До 94 градусов в кубе был отобран 1 литр 96% спирта

После 94 до 97 градусов автоматика сработала 3 раза, уменьшив отбор до 0.6 секунды. Нацедил еще 300 грамм спирта. Дальше не стал ждать, выключил.

Восторг полный. Спасибо авторам проекта!

Изменено 20 февраля, 2017 пользователем Crab12

[Optimist]

[b][member=Crab12][/b], Что то как то маловато, куда  литр АС дел.

[Crab12]

В кубе оставил. Спать хотел, а газ без присмотра стремно оставлять.

Еще головы 150 мл 98%, подголовники 250 мл. И пролил маленько, когда заливал.

Изменено 20 февраля, 2017 пользователем Crab12

[bigson]





При разгоне пару раз высвечивались верхние подчеркивания

Это система сомневается, что столь резко меняющаяся температура является правильной... Короче при резком наборе температуры это нормально.

[ser64]

В прошивке 1,32 замечен глюк: при включении режима di в 1 "зависают" показания датчика температуры(не реагирует на нагрев или охлаждение).Нагревал выше порога отключения клапана- ни температура не меняется, ни клапан не отключается. Отключение и повторное включение датчика сбрасывают режим di в 0 и начинает правильно отображаться температура.При включении di все повторяется.  В прошивке 1,31 такого не наблюдается

Антон, Александр, может посмотрите, если будет время и желание, в чем дело?



1.3.2 - возможно исправлена проблема с отключением реле в режиме прямого отгона (на мысль о причинах такого поведения навел разговор с Garik80). Отключены проверки валидности температуры в режиме дистилляции. Если у вас отключалась дистилляция при повышении т на 10 градусов от начала - это должно помочь.

Или я что- то не правильно понимаю...

Изменено 28 февраля, 2017 пользователем ser64

[capsolo]

[member=ser64], если железку найду завтра гляну

[ДАН550]

Поставил подголовники перегнать , прогрел колонну , выставил параметры на отбор голов , период поставил на 600 , затем на 360 , а время не отсчитывает обратно , на 0 стоит , пришлось эти параметры выставить в режиме тела . 2,6 .

Все разбрался , тупанул .

Изменено 4 марта, 2017 пользователем ДАН550

[capsolo]

[member=ser64], не получилось у меня воспроизвести. Корректно отрабатывает....

[ser64]

Странно, прошивал разные версии, но  на 1,32 все  как описывал ранее...Может это особенность экземпляра СТХ, попробую завтра на другом термостате

[ser64]

Повторил эксперимент с пр 1,32 с другой СТХ, результат тот же

[ser64]

[member=capsolo], Может у нас с тобой разные прошивки 1.32( типа промежуточная и финальная). Я скачивал в начале темы...

[форыч]

Сергей, схему с оптроном и симистором я еще в самом начале рисовал. Работает на 220 сверх надежно. На низковольтные клапана не пойдет. Там нужен другой оптрон и полевик. И это в 1000 раз лучше и надежней реле.

а можно по подробней схему с номиналами для 12 вольтового клапана? И для форсунки 5в схема та же будет?

[форыч]

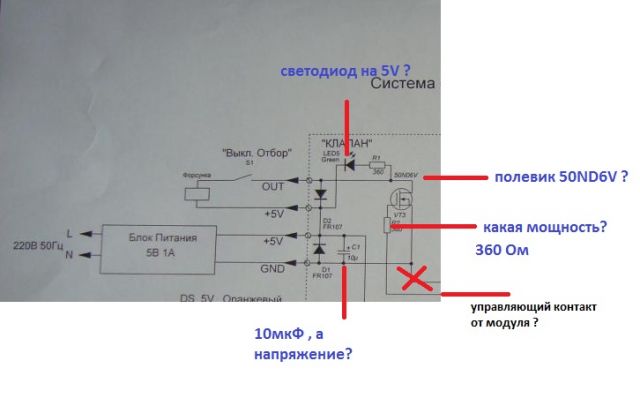

Вот нашел схему от Ардуино и думаю, что подойдет, но плохо видно номера. Поправьте кто знает.





[VOLK EV]

Сереж.  У меня в данной схеме установлены;

 - Светодиод на 5 V.

 - полевик-правильно.

-  резистор на 0,125 ват

- конденсатор на 16 в..

работает с форсункой на 12 в.

[форыч]

[member=VOLK EV], я наверно, на схеме неправильно подписал полевик rfp50n06 (у меня 50nd6). У себя в магазине не нашел, вот такой аналог есть - IRFZ46N, подойдет?

На кондере не вижу- толи микро толи пикофарад? А  как 12В клапан от 5В блока питания работает? Хватает?

 Там нужен другой оптрон и полевик

схему с оптроном еще интересно посмотреть. Какая из них лучше, надежнее?

P.S. вот такой еще есть - MTP50N06. наверно, он.

Изменено 25 марта, 2017 пользователем форыч

[VOLK EV]

Сереж.

полевик -50N06V  ,кондер  в микрофарадах,

форсунка "бош" на 12 в.  от легковой машины ,прекрасно работает уже второй год от 5в.

[S4ver]

Конденсатор 0.1 мкФ 400В и резистор 50-100 Ом, которые параллельно клапану вешаются между собой последовательно или параллельно спаивать? клапан 220 В.

[ser64]

Последовательно  между собой,параллельно клапану

[форыч]

форсунка "бош" на 12 в.  от легковой машины ,прекрасно работает уже второй год от 5в.

потому, что они от 5вольт и работают. А от 12 сильно греться будет. На хд это обсуждали. Вот, тоже думаю форсунку использовать. Правда, немного смущает, что она ржавеет внутри. Ну там микрограммы попадут в спирт, наверно ничего страшного.

[bigson]

Бош тощий не ржавеет, у меня по крайней мере, чаще гнать нужно

[S4ver]

Народ, кто сам собирал автоматику, подскажите проверенный компактный БП с али чтобы в корпус влезал. А то я впихнул туда кое как платку из зарядника старого самсунга,  а модуль зараза с ним не работает, нули только моргают. Зарядник то на 5В, а в документации на модуль рекомендуют 7-15V. Я повелся на 2-й пост данной темы там написано БП 5-17В.

[texnar]





повелся на 2-й пост данной темы там написано БП 5-17В.

А ниже про рабочий ток и про напряжение под нагрузкой прочел?

[S4ver]

У меня клапан на 220В, от БП только модуль питается. а уж 0.2 А зарядник вроде должен бы выдавать.

[texnar]





вроде должен бы выдавать.

Ты напряжение померь под нагрузкой Большинство зарядников дает 3в а 5в это нестабилизированное без нагрузки

[S4ver]

ну я мерил при "включенном" (на табло моргает 0000) модуле на клеммах питания модуля - 6В.

попробую ещё конденсатор побольше повесить и запитать от источника 12В.

понятно что дело в питании, почему и просил поделится проверенным решением.
