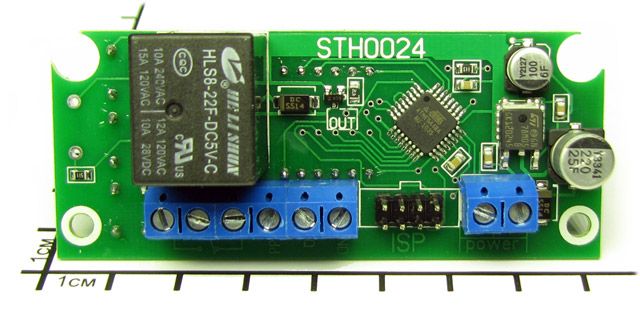

Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[capsolo]

выложил 1.3.2 в шапку. Возможно скорректировалось отключение в режиме прямой перегонки

[texnar]

Датчик разлива только то что на фото или в коробке что еще собрано?

[serafh]

в коробке что еще собрано?

В дополнительной коробке - доп ИБП, тумблер откл-вкл пит, пьезопищалка, выносной СД, клемник, электронная начинка датчиков не просто разлива, но и на ТСА - терморезистор, замыкается при росте Т=50С при отключении воды, поступающей в деф. из водопроводной сети.

Думаю об установке микроразьема на клапан.

Изменено 23 ноября, 2016 пользователем serafh

[texnar]

электронная начинка датчиков не просто разлива,



Про это и речь там минимум надо транзистор и резистор а просто контакты не заработают

[serafh]

там минимум надо транзистор и резистор а просто контакты не заработают

Речь идет об уже готовом рабочем приборе, а не о макете

http://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=163862

http://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=163547

http://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?p=163849

Изменено 24 ноября, 2016 пользователем serafh

[texnar]

[member=serafh],
Я думал ты умудрился в штатную коробку вставить . Там места совсем мало

[ser64]

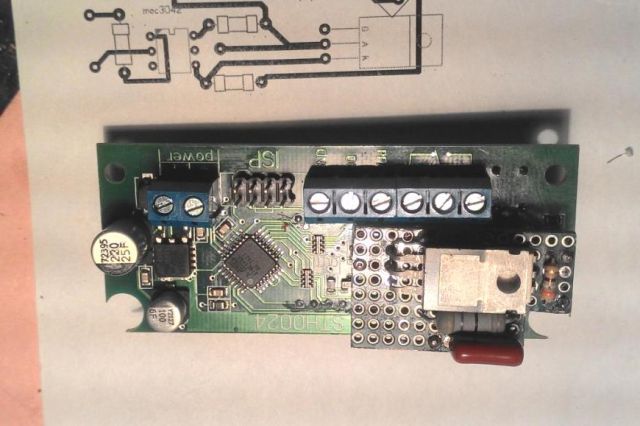

Для тех, кто не боится молотка, паяльника и  монтажа, избавляемся от паразитных наводок на контактах реле



[serafh]

[member=ser64],

Схема кажется обрезанной, не просто понять ее.

Номиналы? А СД при этом функциклирует?

В целом красиво!





Я думал ты умудрился в штатную коробку вставить

Это к Акопяну :bubaphone:

Изменено 24 ноября, 2016 пользователем serafh

[sia]

Автоматику победил. Заменил шлейф с датчиком на неразьемный, добавил электролит 2200мФр по питанию и снайберную цепочку на клапан.. заработала как часы...

Изменено 24 ноября, 2016 пользователем sia

[ser64]

Светодиод, конечно, работает, схема типичная -оптрон-симистор не раз публиковалась на форуме , в том числе и  в этой теме.Печатку могу скинуть, но при разовом изготовлении нет смысла выдрючиваться, проще напаять проводники

[serafh]





но при разовом изготовлении нет смысла выдрючиваться, проще напаять проводники

Это как раз для тех, кто не боится молотка. А реле - кусаками?

ПС: у кого есть возможность, может и изготовит платку в полсотни штук, думаю спрос найдется с учетом реализованных СТХ и приносимой пользы - нет наводок, нет щелчков реле.

ПС: про СД спросил - красиво и полезно - синхронно с открытием Кл. На своих штатных пробейте дюрочку и будет все ОК.

[serafh]

[member=capsolo],

Антон, возник мисль.

Для отображения Т достаточно десятых долей градуса, сотые практически не нужны. Т будет отражаться постоянно без морганий и перерывов, можно глазу нормально ее отслеживать.

На том месте, где цифра для сотых на дисплее можно поставить обратный отсчет (он уже есть) до открытия Кл, От 0 до 1, можно с морганием чтоб отличалась. Можно зафуяшить другие символы, при необходимости.

Мне кажется, что так будет лучше и сбалансированнее, так как уйдет хаотичность отображения Т и времени обратного отсчета, которое чаще изчезает при открытии Кл.

Перевод Т на десятые градуса программно есть на форуме Екитса, как версия. У тебя может получиться лучше.

https://ekits.ru/bb/viewtopic.php?f=5&t=1753

ПС: на перспективу и на твое усмотрение.

Изменено 24 ноября, 2016 пользователем serafh

[capsolo]

Сереж у проекта СТХ нет перспективы. По крайней мере с моей стороны. Клепайте устройства и будьте счастливы

Изменено 24 ноября, 2016 пользователем capsolo

[serafh]

Мы клепаем корпуса и нервную систему, а МОСГИ - только ты и Бигсон.

[b][member=ser64][/b],

Серега, а этот вариант замены реле, как тебе нравится?

http://ekits.ru/index.php?productID=3575

[capsolo]

Серж я правильно понимаю что мося там только в нуля включается?

[serafh]

[b][member=capsolo][/b],

Я же говорю, что ты - МОСК. Чтобы мне понять нюансы, надо копать учебник, а всем вам с мозгами достаточно одного взгляда.

Если впрямую не подходит, то всегда можно доделать-переделать слегка, элементная база и плата такие же.

[capsolo]

Не, для подключения к реле - нормально, вот регулятор мощности плохой получится с этим модулем. Свет типа будет помаргивать если пропуском полупериодов обрезать напругу.

[serafh]

[b][member=capsolo][/b],

Понял.

Есть вариант - изготовление СТХ в дин корпусе (с заменой реле на оптрон-симистор) с подключением готовых сторонних РМ (они все на дин рейках, у Вольки тоньше, чем РМ-2)

и с перспективой изготовления своего РМ и аварийки для СТХ и Спиртогона.

[ser64]

[member=ser64],

Серега, а этот вариант замены реле, как тебе нравится?

http://ekits.ru/index.php?productID=3575

должна подойти...

[serafh]

[b][member=capsolo][/b],

Кстати и Спиртогон в корпус на дин рейку вмонтировать можно с отдельным дисплеем 12С

http://ekits.ru/index.php?productID=3406

[hardvik]

Сергей, схему с оптроном и симистором я еще в самом начале рисовал. Работает на 220 сверх надежно. На низковольтные клапана не пойдет. Там нужен другой оптрон и полевик. И это в 1000 раз лучше и надежней реле.

[capsolo]

[b][member=serafh][/b], красивый. И как туда все вкорячивать? Небось гравером пилить что-нить придется...

[serafh]

схему с оптроном и симистором я еще в самом начале рисовал. Работает на 220 сверх надежно.

Я понял и держу ее в архиве. На Екитс такой же вариант и не дорогой. Можно заказать с очередной партией деталей, одну - накладно.

http://ekits.ru/index.php?productID=3575

[member=serafh], И как туда все вкорячивать? Небось гравером пилить что-нить придется...



Дисплей на лицевую панель - тут прямые линии, я сверлом и напильником хреначил.

Саму УНО или НАНО - на заднюю панель просто прикрутить. Вроде по размерам подходит.

Между ними БП и реле с пьезо пищалкой, концевик на 3 пине можно на аварийку или РМ вывести.

[capsolo]

[b][member=serafh][/b], если бы там мося 3023 стояла, и симистор другой можно было бы из него, вот этой штуки

https://ru.aliexpress.com/store/product/PEACEFAIR-AC-100A-Electric-power-monitoring-and-communication-module-power-meter-power-energy-Volt-Ammeter-with/1773456_32405328185.html и твоего любимого LCD Keypad shield собрать РМку со стабилизацией прямо слету. За неделю рабочий образец. Для меня это будет побочный продукт большого проекта, который мы с Саней сейчас ковыряем, но вполне рабочая штучка.

[serafh]

[b][member=capsolo][/b],

Если ее делать отдельным блоком и в отдельном корпусе, то уже известным регуляторам-стабилизаторам будет проигрывать в размерах
