Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[bigson 97]

До работы добрался сегодня...



Антон, как я понял из проекта, ты тилибонькаешь датчик температуры 5 раз в секунду (DS_COUNTER_MAX = 1500). Я сделал 30000, получил раз в 4 секунды, утепленный датчик не перескакивает теперь даже на 0,06 градуса, на колонне буду пробовать как сырца накоплю...

[capsolo 658]





как я понял из проекта, ты тилибонькаешь

Тилибонькаю, долго отпираться не буду. Видишь, ты все сам себе починил! Респект.

[Dima357 3]

Приветствую.

Искал электро клапана (для работы надо) наткнулся на эти вроде не дорогие пластиковые

http://www.watervalve.ru/prices.html



Посмотри может будет интересно или может перекинуть в тему "

Объявления с Авито Чипмейкера и других площадок по нашей тематике"

[gdv2002 6]

Товарищи, понимаю что немного в сторону вильнул, но спрошу.

А возможно перенести алгоритм из этой темы в среду Ардуино? Ведь чипы вроде родственные?

Прошу еще раз прощения. К сожалению сам кодить не умею и врят-ли уже научусь

[serafh 422]

Антон

Вспомни тему про Ардуино с тачскрином, вот один из ответов - какой алгоритм ректа хочет народ

Сорри за оффтоп

[capsolo 658]

[member=gdv2002], да, я думаю как-нибудь сделаю. Мне пока мониторинг и регулировка мощности ближе будут. Отбор - пройденный этап...разве что еще отбор по тткуба с самообучением как у Героина интересует. Так-то переделать на дуню с 1602 и шилдом релюхи пару вечеров. Железо у меня есть. Изменено 13 апреля 2016 пользователем capsolo

[serafh 422]





регулировка мощности ближе будут.

А так ли необходима автоматика для регулировки мощности. У меня на РК, к примеру, разгон 3 квт и 2 квт крейсерская. Все остальное отбором регулирую. Вот для пива - это видимо важно. Свою автоматику никак не доделаю, осталось спаять - окна в корпусе БП под приборы занудливо резать - я поместил во внутрь и SSR, и розетку на дин, и автомат на дин, дальше сижу колдую - может два маломощных, как у вас, импульсника поставить, один только на СТХ, другой - на куллер и аварийку. Мощность буду регулировать переменниками на панели, индикация - цифровая - вольтметр с ебея.

[capsolo 658]

Вольтметр кинь сцыль. А что до регулировки мощности мы с тобой в городе живем, а в деревне бывает так проседает моща, что колонна осушается, и хвосты в отбор лезут.

[gdv2002 6]

[member=gdv2002],Так-то переделать на дуню с 1602 и шилдом релюхи пару вечеров. Железо у меня есть.

Было-бы очень здорово. Я тут накидал алгоритм работы, ну часть его:





все к примеру/условно: задаем дельту, для ректа - 0,1, для НДРФ - 0,5. Возможно есть смысл сделать выбор режима: рект - НДРФ - дистиллят. в прошивке задано число n, от которого будет плясать длительность открытия-закрытия клапана, возьмем 0,25с. Отобрали головы - жмем -старт- - начинается отбор с паузами: открыт - 8n, закрыт 48n (рект), или 15n - 60n (НДРФ) - дельта ушла за 0,1 градус - стоп клапан, включается таймер ожидания. Он нужен будет на финальной стадии ректификации, если температура не восстановится в течении 10 минут, то Ардуинка отключает нагрев, или сигнал подает, кому что нравится. - температура восстановилась, включается отбор, но длительность пауз меняется, к примеру включен уже 6n секунд, а выключен 52n С каждым стопом время открытия клапана уменьшается к примеру на один n, а время закрытия наоборот увеличивается, т.е. дожимаем спирт их куба. Так идет до тех пор, пока температура в царге не сможет восстановиться в течении 10 минут, все, спирта в кубе нет или очень мало, вонючеры одни остались, отрубается нагрев или подается сигнал окончания перегонки.

[capsolo 658]

Дмитрий, прочти инструкцию к этому модулю. Ты уже на полпути к изобретению современных алгоритмов управления клапаном

Таймера ожидания у меня правда нет ну он и не очень нужен. Я жду всегда.

Изменено 14 апреля 2016 пользователем capsolo

[gdv2002 6]

Респект на добром слове. Если честно, алгоритм сам в голове появился, но это так, наброски, опыту у меня маловато, пляшу от своего уровня "развития"

Таймер покупать точно не буду, а вот Атмега у меня есть, плату развести не долго.

[capsolo 658]

Ты можешь платы изготавливать? Хе в целом алгоритм простой: есть период P в секундах. Внутри этого периода есть время О когда клапан открыт. P и O ты выставляешь сам. У клапана есть пропускная способность. Чем больше О тем больше льется. Чтобы замерять сколько льется набираешь в мензурку сколько выльется за 10 периодов и делишь на 10. Получается обьем в мл. В часе 3600 секунд. Делишь это число на P и получаешь сколько выльется в час. С дельтой все ясно: превышена - отбор прекращается, упала ниже т + дельта отбор возобновился.

По уменьшению отбора либо сокращаем О, либо увеличиваем P. Сокращение отбора обычно задается в процентах от изначального. Например если сокращение отбора выставлено 50%, то после возврата температуры после залета отбор будет снижен вдвое. Как снижать отбор: тут споры. Либо Р увеличить вдвое, либо О уменьшить.

Изменено 14 апреля 2016 пользователем capsolo

[gdv2002 6]





Ты можешь платы изготавливать?

Ну конечно не заводские, но развести и сделать одностороннюю не сложно! Конечно будет немного побольше, чем оригинальная, ну и пофиг.

Клапан у меня на 12В, реле по этому ставить не буду, управление транзистором. Попозже шаблон выложу, там схемка-то, можно на макетке за 30 минут спаять

[serafh 422]

Вольтметр кинь сцыль. А что до регулировки мощности мы с тобой в городе живем, а в деревне бывает так проседает моща,



Что-то типа такого

http://www.ebay.com/itm/Digital-AC-Voltmeter-Red-LED-60-500V-Panel-Power-Voltage-Tester-Meter-110V-220V-/111621988849?hash=item19fd3061f1:g:HqUAAOSwstxVBU3A

Я говорил не о стабилизаторе, а о регуляторе мощи, чтобы подобрать точную мощность для эффективной работы колонны. Не у всех колонны заточены под стандарт тэнов, приходится подрегулировывать, особенно на новых образцах. А для любителей предзахлеба второй более мелкий переменный резюк поставлю - для точной регулировки.

[Naruto 1 600]





никуда ничего не подтекает- обычная 8-ка силикон Прикрепленные изображения

при такой конструкции тройника, у тебя при отборе голов скапливаются головы при чем концентрированные - самые первые и улетают в отбор спирта при открытии клапана, те смысл тройника (автоматическое переключение на отбор товарного спирта после отбора голов) теряется частично (спирт получается с пирмесями, либо надо этот первый сброс вручную слить из банки (ну опять же зачем тогда два клапана?)... если поставить клапан отборра тела горизонтально, то тогда не скапливается, но и на силикон уже не закрепишь особенно (я закрепил, так клапан сука отвалился (порвался силикон под напряжением) и 4-5 литров улетело на пол. (забыл датчик пролития пристроить)

решение было очень простым  тройник на 1/4 дюйма (резьбы не совпадают с метрическими, но на фум можно посадить весьма надежно) или если резьба на клапане имперская (такие то же бывают) тройники нержовые у Китайцев стоят копейки.

[Архип 270]

[member=Naruto],Андрей, у меня СС уже безголовый, и я головы отбираю практически лишь ради собственного спокойствия, как накапливается прилично- отправляю на отдельный рект.

[Naruto 1 600]

Ну тогда вполне рабочий вариант, а из браги ты головы отбираешь то же колонной?

[gdv2002 6]

Антон, хочу спросить как у автора топика, не против, если буду в этой теме освещать самодельное "железо" по этой автоматике, или отдельно тему заводить?

Просто на целую тему материала не будет.

В плане самодельная плата под ЛУТ, чтобы можно было самому вытравить. Прошивка твоя.

Состав вижу такой:

1-основная плата управления. На ней дисплей и сам микроконтроллер с кнопками;

2-плата питания. У меня клапан на 12В, на плате будут два стабилизатора, на 5В и 12В;

3-силовая плата. Управлять буду транзистором, чтобы исключить щелкающее реле. По идее такую схему можно и на 220в собрать.

Вместо самодельной силовой платы можно будет взять платку с реле от Ардуины к примеру.

[capsolo 658]





самодельное "железо" по этой автоматике, или отдельно тему заводить? Просто на целую тему материала не будет. В плане самодельная плата под ЛУТ, чтобы можно было самому вытравить. Прошивка твоя.

Дык это же круто Конечно, как материал напишешь - я его в шапку перенесу. Что если готовый не хочется - можно самому собрать.

[gdv2002 6]

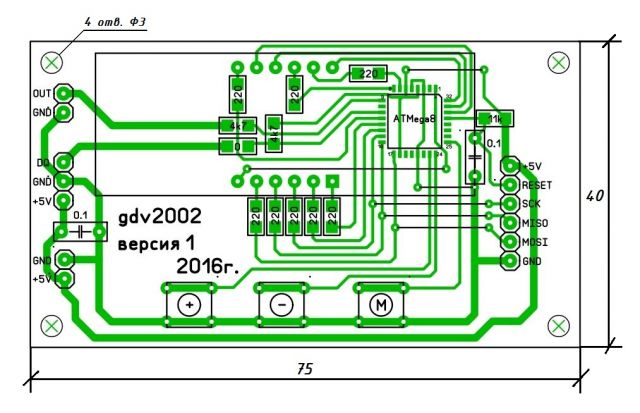

Предварительная версия платы микроконтроллера, скажем так, для наглядности, чтобы видеть что из этой затеи получается. Вид со стороны пайки. Емкости поставил обычные, т.к. у меня в провинции их просто нет в продаже, но предусмотрел возможность запайки SMD конденсаторов, правда в следующей версии, пока этот пост писал

Разъемчики - угловой, однорядный, тип PLD.

[hardvik 200]

[b][member=gdv2002][/b],Дмитрий, ты бы разъем для прошивки развел как в оригинале. У всех уже жгут собран под ту плату.

[gdv2002 6]

Со стороны пайки его не запаять нормально. Угловой в корпусе тоже плохо встаёт. Умея сделать и собрать плату, спаять шнуро не долго.

Я пока думаю, как лучше организовать этот раз'ем.

[hardvik 200]





Со стороны пайки его не запаять нормально

Чего это? два удара паяльником. Две рейки по три торчка.

[ser64 314]

Я уважаю заморочки, но ЗАЧЕМ? за 200 руб или за жжениеи  У ПОПЕ?

[capsolo 658]

Сереж тут такое дело каждый действует по оптимальному для него пути. Дима с такими навыками, думаю, может купить этот модуль, но интересно создать его. Так-то плата в сборе будет дешевле модуля у тех же китайцев под заказ партии. Раз в 5. Секешь?
