Расчет характеристик насадки. проволочной и шариковой.

[alexeyT]

[b][member=kiliwin][/b], самая большая площадь при минимальном заполнении - у мочалок.

там метров 20 квадратных на литр

и что?

[Zapal]

Саня отпишет что две окружности соприкасаются только двумя крайними атомами



А что иронизируете..  кто нибудь вообще видел свою насадку в микроскоп?

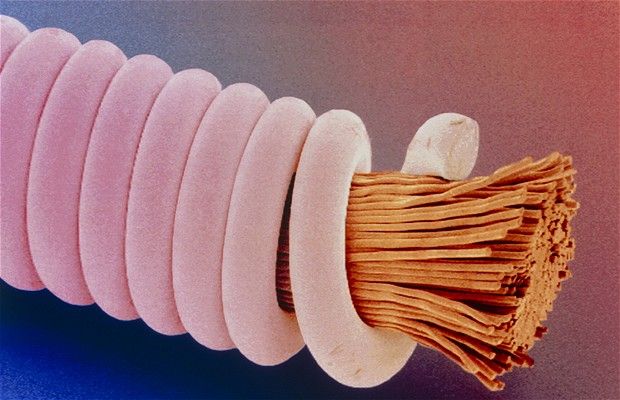

вот гитарная струна, к примеру.. выглядит блестящей..   А на деле - проволока при сильном увеличении - выглядит как войлок,

на ней нет ровного участка.



и даже только что намотанная насадка, цилиндрическая, не растянутая - по факту - в месте соприкосновения витков - есть огромная щель,

с точки зрения микромира..



а вот так примерно выглядит проволока 0,01 мм - под электронным микроскопом..



Изменено 10 марта, 2016 пользователем Zapal

[Zapal]

Предлагаю скептикам посмотреть великолепную подборку микромира..

Попробуйте найти хоть одно фото - где есть ровная поверхность.. )))



Отличная подборка..  особенно впечатляет фото - самой тонкой гитарной струны, покрытой кратерами..

https://habrastorage.org/getpro/habr/post_images/9da/6d6/839/9da6d6839a46dd026262df8fc42311b4.jpg



https://geektimes.ru/post/174239/

Изменено 10 марта, 2016 пользователем Zapal

[Антел]

Насадка из Липецка, spn1.net

3,5х3,5, травленая, проволока 0,25

100 мл головы - 114 мл

Заполнение 12,3%

Площадь 1литра - 1,96



Это данные по насадке с сайта:





Некоторые технические характеристики СПН :

• удельная поверхность объема : 1500 - 3500 м2 /м3.

• доля свободного объёма:   0,8 - 0,86

• удельная пропускная способность (по воде при 1 атм.) : 1500 - 3000 кг/м2 час.

• высота единицы переноса : 1 - 4 см.









Засыпал заказную царгу. Если у знакомого осталось, у него насадка с ректифая, спрошу.

Изменено 10 марта, 2016 пользователем Антел

[Zapal]

остаюсь при своем мнении при одинаковой насыпной плотности у ажурной эффективная площадь больше, чем у цилиндрической у цилиндрической нужно считать за минусом соприкосновения витков

ну предположим..  Но есть факторы - что ты не учел.. )).



У цилиндрической  практически нет ограничения в меньшую сторону..

И в чем будет выигрыш у ажурной - если цилиндическую, я могу намотать с растяжением витков.. зазор между витками примерно 1/4 диаметра проволоки.

И насыпать ее в 2 раза больше - по плотности..



У СПН предел 2,5 мм - и то она уже выглядит как цилиндр - почти.



А я чисто из баловства мотал цилиндрическую - из чулка оплетки гофра высокого давления...Проволока нержа -диаметром 0,12 мм.

спиральки диаметром 0,8 мм..

Что меня остановило - так это отсутствие технологии для ее создания...   максимум спиральки длиной получались по 5-8 см..

вечность нужна в запасе...

Изменено 10 марта, 2016 пользователем Zapal

[snab]

[member=Антел], Дим, а выше, что за насадку вы с Запалом обсудили? не эту Липецкую?

ПС всё, файл открылся, раньше не мог открыть, увидел, Селиваненко 3*3 0,2

Изменено 10 марта, 2016 пользователем snab

[alexeyT]

зазор между витками примерно 1/4 диаметра

вопрос СНЯТ.  думаю - практически идеальный вариант. и прозрачная, и площадь безумная...РЕАЛЬНАЯ



пысы. но МЕРЗАВЕЦ ты редкостный.... сколько дней мне мозг высушивал...

Изменено 10 марта, 2016 пользователем alexeyT

[Zapal]

^{Но, у цилиндрической есть недостаток, я так и не смог заставить свою технику - мотать непрерывные спирали..}

^{Когда мотал свою 1,5*2мм - пришлось мотать на стальной проволоке диаметром 0,9 мм  (для сварки).}

^{получались спиральки длиной 30 см.  Предел..}



^{это единственное мое поражение в механике,  я так и не смог сделать непрерывную спираль..}





сколько дней мне мозг высушивал

Я просто не думал - что про этот фактор ты упустишь из виду..

А зазор делается очень просто.. на оправке чуть чуть растягиваешь спираль - и потом снова осаживаешь..

И она никогда не соприкоснется уже витками...  Сжать ее в исходное состояние - уже невозможно..



думаю все сталкивались с растяжением тросиков сцепления..- их потом только выбрасывать..)).



Поэтому СПН - дешева в производстве.. ее легко автоматизировать при намотке на оправку..

и у нее есть предел - по зацеплению...



А цилиндрической, мелкой, диаметром 1,5 мм - я могу легко обставить по показателям - самую наикрутейшую СПН..

Изменено 10 марта, 2016 пользователем Zapal

[Антел]

Ну и самое любимое. МОЧАЛКИ!

Спирт - 110-114мл

Размеры 0,5х0,03

Заполнение 3,5%

Площадь 1литра - 2,48

[b][member=Zapal][/b],  очень вердикт нужен. Понимания, скажем, маловато...

[Zapal]

Мужики, с мочалками - я никогда не работал.  Абсолютно нет опыта..  Извини - ничего не могу сказать..



А по площади СПН:

площадь выше 2-метров - хорошая.

выше 3-х - вообще прекрасно..  можно делать компактные, короткие колонки - тем кто не гонится за объемами..

Изменено 15 марта, 2016 пользователем Zapal

[alexeyT]

[b][member=Zapal][/b], Сань - мочалки могли бы стать ИДЕАЛОМ...

есть одно НО, убивающее все преимущества(практически нулевое сопротивление при безумной площади)

их НЕВОЗМОЖНО правильно уложить...

[Zapal]

Согласен. именно этот фактор меня и остановил..

И я пошел долгим, трудным путем - по ручной намотке мелкой цилиндрической..

[Антел]

[b][member=alexeyT][/b],  а как дела с хели-грид?

[alexeyT]

[b][member=Антел][/b], пока - никак.

не могу придумать, КАК спиральки на трубу намотать. чтобы их длина одинаковой была

[Антел]

[member=alexeyT], а в умных книжках написано, что два пальца... Я. что то и сектора и прямоугольники пространственно никак не представлю...

[member=Zapal], пардон, но уж больно насадка сладкая...

Изменено 10 марта, 2016 пользователем Антел

[Zapal]





пардон, но уж больно насадка сладкая...

Если техническая задача - с первого взгляда не имеет решения - ее надо разделить на фрагменты, и оценить каждый фактор по отдельности.



стоимость, изготовление, массово-объемные параметры, парусность, равномерность укладки, возможность вынуть и осмотреть,  и прочее и прочее..

Возможно ли изготовить другой аналог - с лучшими параметрами, и т.д.



Если ты не уверен в абсолютно ее преимуществе - то лучше не делать..



Положительное преимущество - должно быть весомым..  И только тогда можно что то начать делать..



Я вот сейчас делаю дефлегматор из литрового термоса -со встроенным диоптром -и встроенным механизмом отбора тела, на основе кулера..

Единая блочная конструкция..  ибо затрахался свои системы собирать при переезде - с массой шлангочков и проводочков..

почти два года ушло на отработку концепции..  термосов и кастрюль поубивал - тысяч на 15 рублей..

[Zapal]





Всем привет!Очень хорошая тема!!!Уважаемые ветераны пазличных сайтов по нашему хобби,будет добры,поделитесь практическим опытом (в плане сравнительного анализа различных насадок).А еще лучше в сравнении СПН и гальки.Спасибо!

Можешь сравнить..  Добавил в первый пост - таблицу для расчета шариковой насадки..

[kiliwin]

а вот вам безумная идея для производства насадки

нужно вместо треугольной или четырехугольной оправки использовать цевочную пару

тогда и ажурность будет выше крыши - и дыра по центру сократится до минимума

[stary-stary]

Уважаемые ОДЛЫ! Вопрос, може и не в тему, но таков. Имеется в наличии керамические шарики (по заверению производителя 3мм, но не совсем так). Насыпной плотностью в 100мл ~ 129,3703гр. Воды (бидистиллята при 20^оС) влезло в 100мл мензурку, наполненную шариками= 41,8167гр; после слива воды (без фанатизма, но досуха через х/б ткань) вес составил 172,7339гр (УС=8,7713гр?).
Это норм?
P.S. Шарики выдерживались в воде в теч суток. после промокания всех шариков х/б тканью вес (шариков) составил 129,4212гр..
P.P.S. Не могу галерею создать...

[Zapal]

цевочную пару

Не понял..  это что?   никогда не слышал..



ЗЫ. Мне представляется что для уменьшения пустого пространства - в центре, лучше использовать коническую, но плоскую оправку..

будет и некоторый сдвиг, и хорошая вместимость длинны проволоки - в малом объеме..



Полоски насадки будут похожи на - длинных, плоских червей.. Хы-хы..



Но объем металла в единицу объема возрастет - раза в полтора....



Такую насадку вообще еще никто не делал.. "Солитер"  Гы-гы..  не прилипло бы имя к насадке..

Уважаемые ОДЛЫ! Вопрос, може и не в тему, но таков. Имеется в наличии керамические шарики (по заверению производителя 3мм, но не совсем так). Насыпной плотностью в 100мл ~ 129,3703гр. Воды (бидистиллята при 20^оС) влезло в 100мл мензурку, наполненную шариками= 41,8167гр; после слива воды (без фанатизма, но досуха через х/б ткань) вес составил 172,7339гр (УС=8,7713гр?).

Это норм?

Я не знаю, никогда не замачивал фарфоровые шарики..    Но шарики укладываются сами- по себе так, что заполняют пространство примерно на 79-83%.

и применять их нужно - в колоннах диаметром не менее 10-15 раз больше диаметра шарика..



шарики - самая неоптимальная насадка..  работать будет.. на примерно раза в 4-5 меньше по производительности чем СПН.

Придется компенсировать низкую производительность - увеличением диаметра..

[stary-stary]





Я не знаю, никогда не замачивал фарфоровые шарики..    Но шарики укладываются сами- по себе так, что заполняют пространство примерно на 79-83%. и применять их нужно - в колоннах диаметром не менее 10-15 раз больше диаметра шарика..   шарики - самая неоптимальная насадка..  работать будет.. на примерно раза в 4-5 меньше по производительности чем СПН. Придется компенсировать низкую производительность - увеличением диаметра.

дык, в разных мензурках я из проверял по воде...и всегда в пределах 42мл воды на 100мл шариков...как бы фотки сюда вставить?

[Zapal]

По плотности заполнения - малость ошибся..  вроде пишут  максимум 74%..   Если честно - никогда не считал.. нужды не было..

Хотя есть 3 литра - 6 мм фарфоровых шариков..

[stary-stary]





Если честно - никогда не считал.. нужды не было..

Ну, не суть...12-13 сделаю новую "сессию" по приведённой методе на спирте 95,6%vol. ..лаборатория позволяет то...

[Аквалюб]

Одно меня смущает - пористость керамики. Как бы не пришлось с ней  всю ректификацию  "подголовники"  собирать.

[Zapal]

Я сейчас насыпал  6 мм шарики ( слегка овальные - с ФармХима).



начальный объем 100 мл. получилось 240 мл - по заполнению в ровень..   мензурка диаметром всего 30 мм..  малость некорректно..

шарики не оптимально ложатся..  получается  58%.. что говорит о неравномерной укладке...  по причине малого диаметра колбы..



Я шарики применял только на браге..  80 мм колено из нержавейки (сварной дымоход).

Попробовал всего один раз..  шарики забыл в колонне - все плесенью покрылось..

да ну их нах...

Изменено 10 марта, 2016 пользователем Zapal
