Датчик контроля уровня спирта. Применение.

[Glog 695]

схему давай выкладывай





Схема, по которой собран прибор есть в любом учебнике по радиотехнике, в интернете.

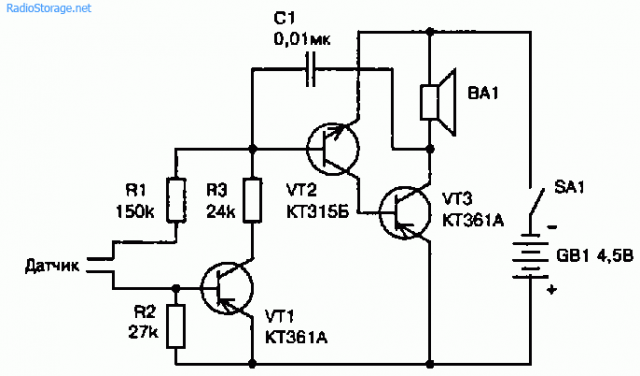

Классическая схема из журнала "В помощь радиолюбителю" не помню номер выпуска.

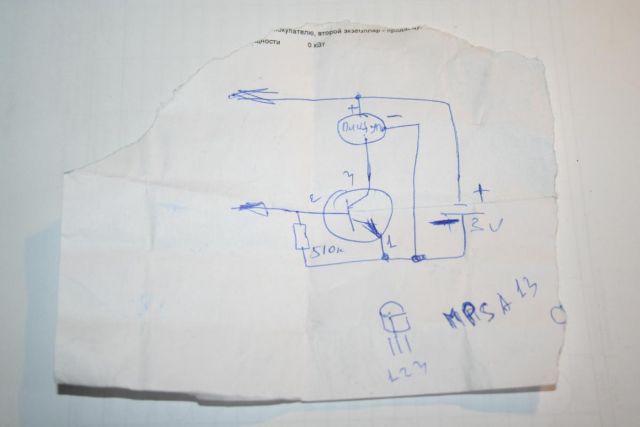

Сейчас купить транзисторы 315-361 сложнее, чем современные. Сходил, купил транзистор обратной полярности MPSA13.

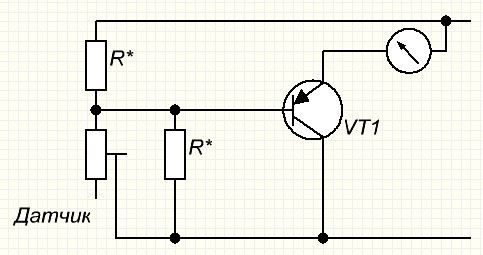

Датчик собрал по классической схеме однокаскадного усилителя тока.

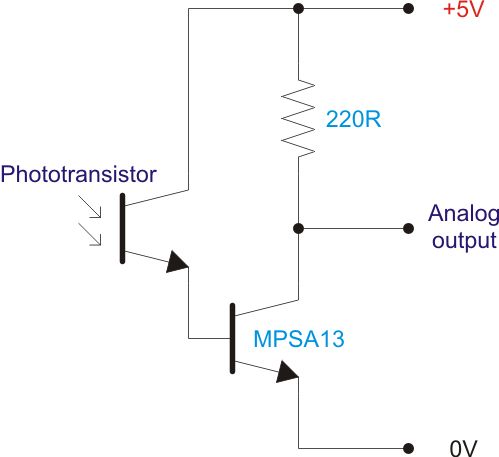

Можно собрать фотореле.

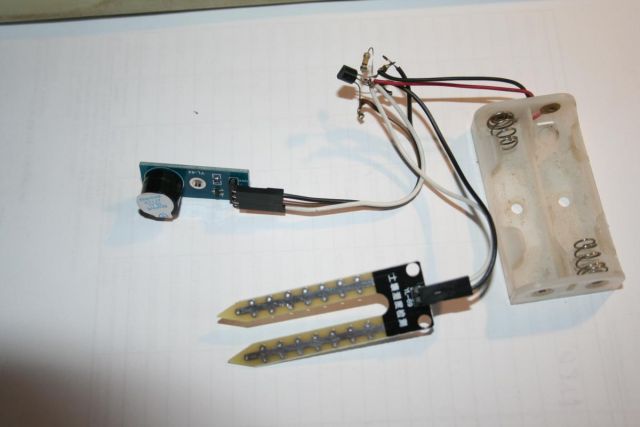

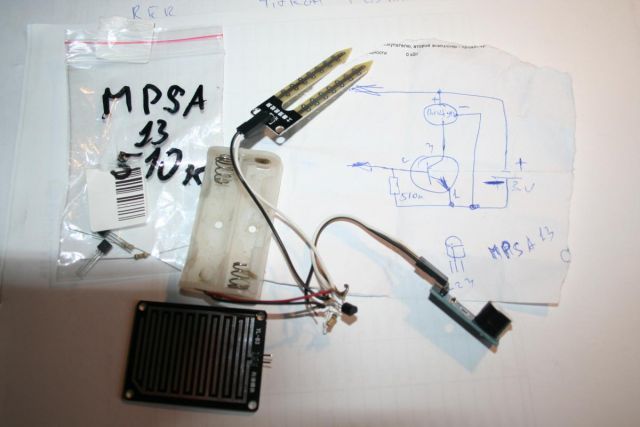

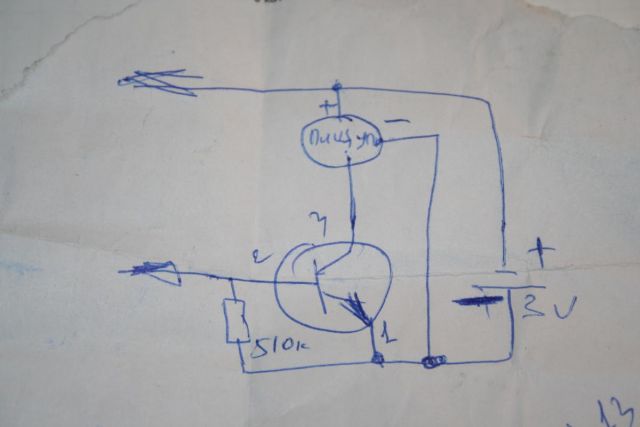

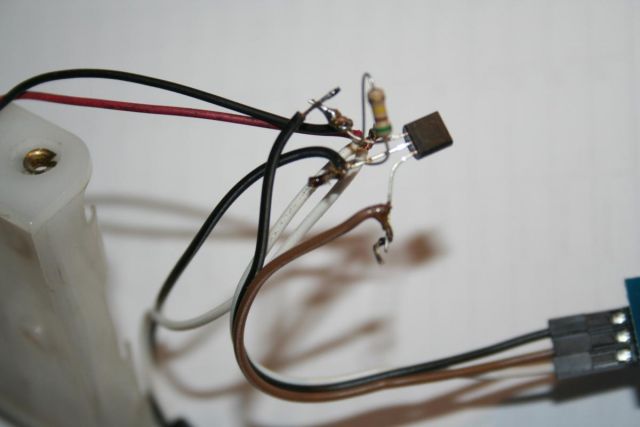

Рабочая схема, макетка на "соплях". Работает от 3-х вольт.

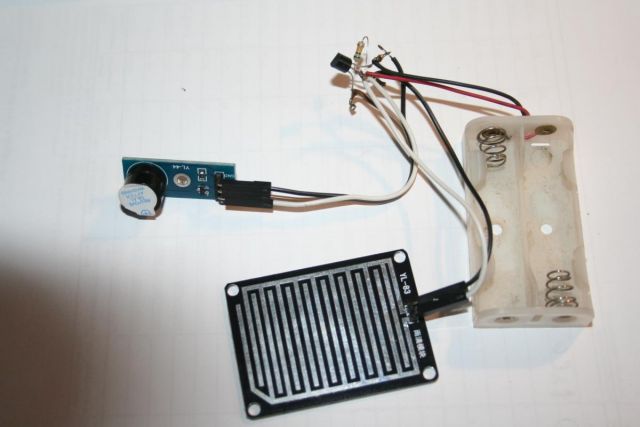

Может быть хоть датчиком разлития жидкости, хоть наполнения емкости, в зависимости от того, какой датчик подключишь к базе транзистора. Пищалка от ардуины, 3-х контактная.





спаять, больше чем два провода между собой, очень сильная головная боль

А тут как раз надо три провода  спаять. Поди справишься.

По даташит максимальное напряжение транзистора MPSA13 30 вольт. Можно подать напряжения 12-24 вольта. При этом придется добавить последовательно с пищалкой резистор ом на 200-500, в зависимости от напряжения питания.

Цена транзистора 12 рублей, резистора - 2 рубля за 5 штук.

[61003 45]



Сейчас купить транзисторы 315-361 сложнее, чем современные.



в Самаре во всех радиомагазах до сих пор продаются.

[PRAL 3]

[b][member=Glog][/b],



Я был прав, когда говорил, что - "все изобретено до нас".

Вы легко и просто показали решение вопроса по контролю уровня воды и самогона (применительно к теме).

Мне были поставлена более конкретная задача, .и поэтому решение и характеристики несколько отличаются от приведенный схем.

Но это уже к каждому конкретному случаю.

[Glog 695]

Если кому то паять лень, можно купить готовый датчик разлития жидкости по полу за 574 рубля с бесплатной доставкой до почты, только ждать месяц.

http://www.ebay.com/itm/262136540514?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT

Уровень громкости  у этой хрени - 100 децибел.

[PRAL 3]

Если кому то паять лень, можно купить готовый датчик разлития жидкости по полу за 574 рубля с бесплатной доставкой до почты, только ждать месяц.

http://www.ebay.com/itm/262136540514?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT



К сожалению датчик протечки не срабатывает на спирт.

[Glog 695]





не срабатывает на спирт.

Разливается не только спирт, но и вода из системы охлаждения и просто гибкая подводка.



Лично у меня емкости на спирте никогда не переполнялись. Все "убегания" из бутылок и канистр были при доборе хвостов, спиртуозностью 2-5%.

[Zapal 488]

К сожалению датчик протечки не срабатывает на спирт.

Веселый форум...  настроение поднимает..



Делаем крепкий раствор соды (соли)..  пропитываем чистый кусочек ткани..   тщательно сушим..



Обматываем этой тканью два гвоздя - по отдельности.  потом обматываем нитками.. связав вместе - оба гвоздя.



Сухая сода (соль) ток не проводят..  но стоит брызнуть несколько капель спирта, ткань впитает спирт. - сопротивление упадет до нескольких килоом..

Изменено 4 марта 2016 пользователем Zapal

[Glog 695]





Веселый форум...  настроение поднимает..

Не всем.

Похоже бизнес  по продаже датчиков разлития жидкости "подорван" противными "анжанерами".

[PRAL 3]

"Анжанеры" к сожалению только теоретизируют, а просьб некоторых форумчан изготовить такой сигнализатор, как бы не замечают.

Изменено 9 марта 2016 пользователем Gagarin
Удалено полное цитирование предыдущего сообщения (п.2.3.3 правил фоума)

[Zapal 488]

набираем в Инете - Датчик протечки воды..   готовых конструкций - как за баней...



выбирай любую.. пищащую, думающую..

Изменено 9 марта 2016 пользователем Gagarin
Удалено полное цитирование предыдущего сообщения (п.2.3.3 правил форума)

[xOther 1 451]

"Анжанеры" к сожалению только теоретизируют, а просьб некоторых форумчан изготовить такой сигнализатор, как бы не замечают.

Критика по любому нужна. Без неё прогресса не будет))

[PRAL 3]

Критика по любому нужна. Без неё прогресса не будет))

Какая же это критика?. Выложено видео, обозначено назначение. Критикуйте  на здоровье устройство .

[ser64 317]

.

Без неё прогресса не будет))

Для продажи должно быть готовое, законченное изделие с продуманными щупами,  крепежом на разные емкости и т д. Как датчик из системы безопасности имеет право на жизнь, но в таком исполнении скорее забавная свистелка, без регулировки чувствительности к тому же. Прогресса с 2-мя облужеными проводками не будет, сделай достойную конструкцию-может и купят..

[Glog 695]





просьб некоторых форумчан изготовить такой сигнализатор, как бы не замечают.

Да не вопрос. Покупают, делай, да продавай. Молодец.



Мы немного подсмеиваемся над тем, как ты многозначительно надуваешь щеки, по поводу схемотехники своей "черной" коробочки, залитой эбокситкой.



Хотя на параллельном форуме пел совсем другую песню.

"Сам в электрике не бум-бум,за то батя инженер электрик.Попросил его сваять пищалку-сигналку,от моего склероза...гонишь и на пару минуток в Инет,почту проверить...Полы в дистиляте,жена орет,кошка шипит,соседи нюхают и завидуют моему счастью...Вообщем,все как у всех.Это присказка,в вот и сама сказка.Отец,сделал три сигнализатора,как,я и просил автономных,что бы не путаться в проводах и блоках питания.Коробочка меньше пачки сигарет,в ней схема,батарейка крона,наружу идет проводок,оканчивающийся разъемом от наушников,который и нюхает жидкость.Опускаем разъем на необходимую глубину приемной емкости,фиксируем провод,например прищепкой и когда жидкость поднимется,до необходимого уровня мы услышим противный,высокочастотный писк и увидим мигание светодиода.Схему батя настраивал достаточно долго и она гарантированно работает с чистым спиртом,дистилированной водой и даже с ацетоном.Вообщем,продам автономный сигнализатор уровня жидкости за 650 рублей,без батарейки,850 с батарейкой.Есть пара штук.Забирать в Химках,возможно перешлю почтой,но тогда,плюс денежка за пересыл и упаковку."



Никто не покушается на твой доход.

Мне такой хренью заниматься не  интересно.

[PRAL 3]

Да не вопрос. Покупают, делай, да продавай. Молодец.



Мы немного подсмеиваемся над тем, как ты многозначительно надуваешь щеки, по поводу схемотехники своей "черной" коробочки, залитой эбокситкой.



Хотя на параллельном форуме пел совсем другую песню.

"Сам в электрике не бум-бум,за то батя инженер электрик.Попросил его сваять пищалку-сигналку,от моего склероза...гонишь и на пару минуток в Инет,почту проверить...Полы в дистиляте,жена орет,кошка шипит,соседи нюхают и завидуют моему счастью...Вообщем,все как у всех.Это присказка,в вот и сама сказка.Отец,сделал три сигнализатора,как,я и просил автономных,что бы не путаться в проводах и блоках питания.Коробочка меньше пачки сигарет,в ней схема,батарейка крона,наружу идет проводок,оканчивающийся разъемом от наушников,который и нюхает жидкость.Опускаем разъем на необходимую глубину приемной емкости,фиксируем провод,например прищепкой и когда жидкость поднимется,до необходимого уровня мы услышим противный,высокочастотный писк и увидим мигание светодиода.Схему батя настраивал достаточно долго и она гарантированно работает с чистым спиртом,дистилированной водой и даже с ацетоном.Вообщем,продам автономный сигнализатор уровня жидкости за 650 рублей,без батарейки,850 с батарейкой.Есть пара штук.Забирать в Химках,возможно перешлю почтой,но тогда,плюс денежка за пересыл и упаковку."



Никто не покушается на твой доход.

Мне такой хренью заниматься не  интересно.

Спасибо,рассмешили, честное слово. Сын писал.



Изменено 4 марта 2016 пользователем PRAL

[PRAL 3]

.

Для продажи должно быть готовое, законченное изделие с продуманными щупами,  крепежом на разные емкости и т д. Как датчик из системы безопасности имеет право на жизнь, но в таком исполнении скорее забавная свистелка, без регулировки чувствительности к тому же. Прогресса с 2-мя облужеными проводками не будет, сделай достойную конструкцию-может и купят..

Вот это конкретная критика.

[ser64 317]

[member=PRAL],

Хорош уже поднимать тему- достали сообщения, угомонись...

Изменено 4 марта 2016 пользователем ser64

[PRAL 3]

Сам так думаю.

Изменено 9 марта 2016 пользователем Gagarin
Удалено полное цитирование предыдущего сообщения (п.2.3.3 правил форума)

[ser64 317]

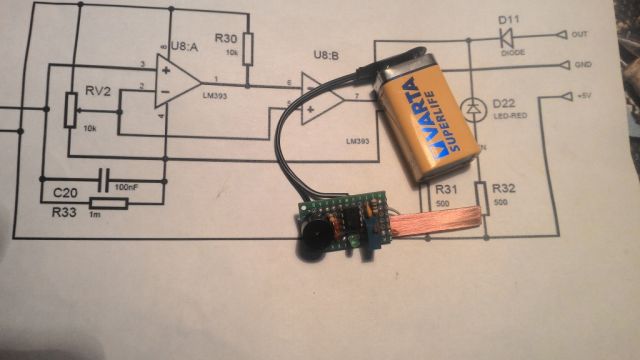

Развлечения ради спаял схемку на  LM393 за час. Мопед не мой , с украинского ЛС, Регулировка чувствительности многооборотным резюком позволяет уверенно детектировать спирт ,воду и промежуточную спиртовую жидкость, датчик -двусторонний текстолит

Можно использовать  в качестве одного из датчиков в системе безопасности .Цена вопроса с батарейкой 120р,

[SpyGrek 1]

Вот датчик разлития воды

http://ru.aliexpress.com/item/15958-Free-Shipping-Soil-Hygrometer-Humidity-Detection-Module-Moisture-Water-Sensor-for-Arduino/32359480808.html?detailNewVersion=1

Цена 55 руб.

Работает от 5В

Осталось добавить пищалку и батарейку.

[Glog 695]





Осталось добавить пищалку и батарейку.

И ардуину.

[61003 45]

а ардуина зачем?

[SpyGrek 1]

И ардуину.

Ардуина тут необязательна. Датчик даёт на сигнализирующем контакте 5В, хоть реле вешай, хоть пищалку. Так что твой сарказм не по адресу...

[61003 45]

вово, и я про тоже

[breeee4 71]





датчик разлития воды

как он реагирует на спиртосодержащие жидкости?
