Концепция контроллера ГБ

[sanderzv]

19 минут назад, qwest_ans сказал:

кто его будет выносить

В чем суть предложения?

Включить в состав контроллера ГБ герметичное реле на 30 А???

[Naruto]

@esc столько допущений, а в причине их стечения в кучу лежит одно -длбоб самогонщик, этот фактор основной и это не исправить.

Датчик тса вставляется непосредственно в тса и точка и нет никакого допущения, выставив 60 гр аварийную Т все успевает отработать прекрасно. Давление в кубе, если уж заморачиваться с Гб как таковой электронной , контролирует электроконтактный манометр, а не подрывник  (который тоже может быть, как последняя надежда дбла на выживание)  манометр  очень чётко и надёжно  размыкает цепь, вот например такой.



Изменено 5 февраля, 2022 пользователем Naruto

[v4lentin]

38 минут назад, qwest_ans сказал:

И кто его будет выносить, у меня в новостройке он один  в щитке, а в хрущёбах, в деревне их вообще может не быть.

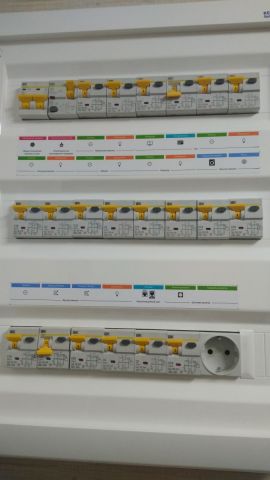

Кто относится серьезно к ТБ. Не проблема повесить дифф даже на переноску. Деревня, один из 4 щитов в доме.

Изменено 5 февраля, 2022 пользователем v4lentin

[qwest_ans]



4 минуты назад, sanderzv сказал:

Включить в состав контроллера ГБ герметичное реле на 30 А???

ДА ИМЕННО ЭТО

[Naruto]

Только что, v4lentin сказал:

Кто относится серьезно к ТБ

Серьезное отношение это отказ от самогоноварения в условиях многоквартирного дома..  и вообще жилого дома. здесь таких немного.

[sanderzv]

Только что, qwest_ans сказал:

ДА ИМЕННО ЭТО

Зачем так кричать?

Можете привести пример взрывозащищенного реле на 30А?

[Naruto]

1 минуту назад, sanderzv сказал:

Зачем так кричать?

Переносят стиль общения с форумов неврстеничных- радиоэлектроникщиков всяких, вот там принято орать друг на друга.

[qwest_ans]

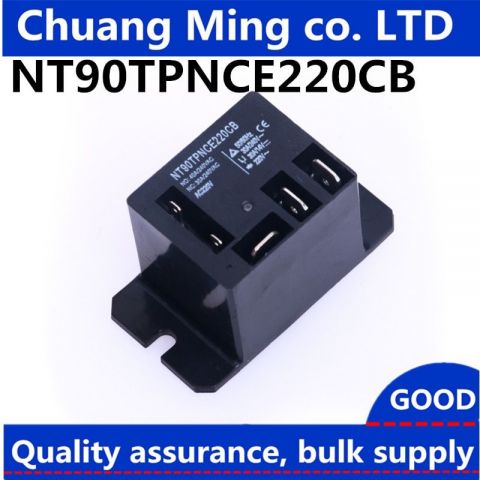

Я показывал картинку, такого типа их туча на разные напряжения и токи до 40 ампер, у них герметичный корпус.

Изменено 5 февраля, 2022 пользователем qwest_ans

[Naruto]

Для тех кто за серьезное отношение, так начните с того,что приварите по всему периметру помещения стальную полоску заземления (как того требуют правила безопасности) и цепляйте к ней все оборудование электрическое.

Готовы ? Нет? Ну и нефиг тогда за реле в коробке герметичной топить. Любой прибор в помещении может дать искру.

[esc]

48 минут назад, sanderzv сказал:

В предложенной концепции контроллер размыкает авдт, вынесенный из помещения, конечно же.



Неплохо бы про это "конечно же вынесен" прописать в мануале и отобразить на схеме.







И соглашусь с qwest_ans, что



33 минуты назад, qwest_ans сказал:

И кто его будет выносить

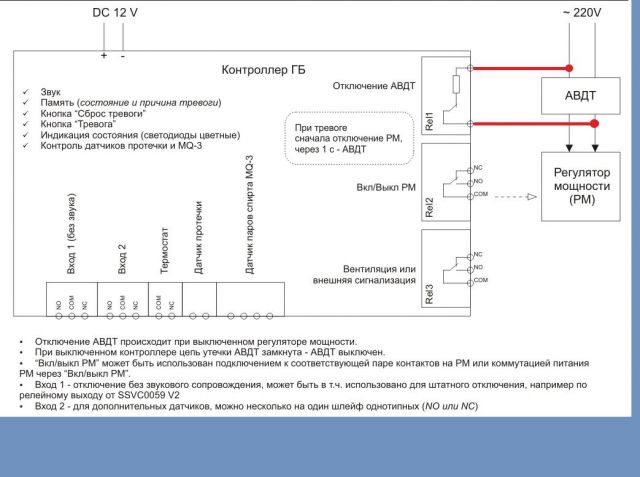

А если АВДТ даже и вынесут, то исполнительную цепь (на верхней схеме выделил красным), коротящую "по диагонали" АВДТ - вряд ли будут.



P.S.

Моя лень столкнулась с подобной ситуацией (АВДТ в удаленном щитке имеется, а вот "красных проводов" нет).

Лень выкрутилась следующим образом.

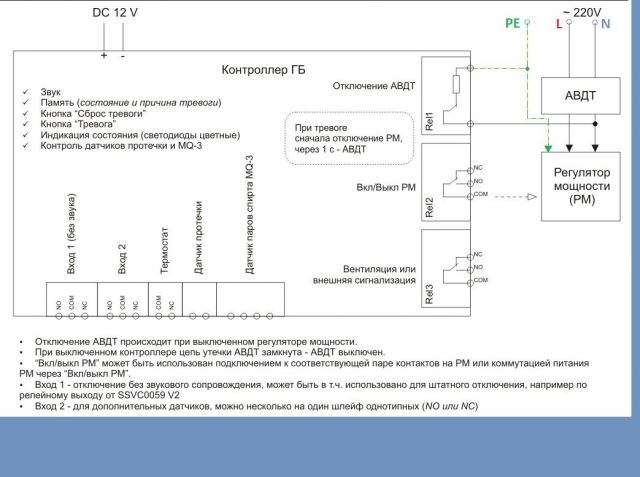

На словах:

• Контакты реле Rel1, через ограничительный резистор R1 "коротят по месту" нейтраль N с защитным желто-зеленым проводником РЕ.
• АВДТ от этого коротыша "плохеет" и оно отщелкивается (коротыш создает разность диф токов в L и N).
• Жаба довольна - не надо преобретать "красные" управляющие провода.
• Лень тем болеен - не надо протягивать эти "красные" провода.

Изменено 5 февраля, 2022 пользователем esc

[sanderzv]

1 минуту назад, esc сказал:

Лень выкрутилась следующим образом

Ну ОК, пусть так, предложенное решение в концепции контроллера здесь применимо.

35 минут назад, qwest_ans сказал:

И кто его будет выносить, у меня в новостройке

Ну вы бесстрашные люди, и соседи ваши тоже...

[qwest_ans]

А если нет РЕ?

[sanderzv]

16 минут назад, qwest_ans сказал:

них герметичный корпус

Взрывозащищённое исполнение?

[esc]

15 минут назад, Naruto сказал:

Датчик тса вставляется непосредственно в тса и точка и нет никакого допущения,



Мдя, совет шикарный...



Не факт, что ознакомившись с ним, начинающий коллега не поступит следующим образом.

Возьмет например DS18B20 в защитной гильзе, ну которая 6мм ,  и вставит его



19 минут назад, Naruto сказал:

непосредственно в тса



А че. Он же как раз плотненько войдет в ТСА.

[v4lentin]

19 минут назад, Naruto сказал:

Для тех кто за серьезное отношение, так начните с того,что приварите по всему периметру помещения стальную полоску заземления (как того требуют правила безопасности) и цепляйте к ней все оборудование электрическое.

Готовы ? Нет? Ну и нефиг тогда за реле в коробке герметичной топить. Любой прибор в помещении может дать искру.

Все это есть, но я за него не топлю. Так как считаю, что не на реле должна быть вся надежда, а на комплекс мер для недопущения возникновения ситуации когда это реле сработает и на оператора. Хобби то пожаро/взрывоопасное...

[Naruto]

4 минуты назад, esc сказал:

че. Он же как раз плотненько войдет в ТСА.

Опять фантазийные допуски, что вот диаметр тса 6 мм и никак и главный допуск "начинающий коллега" он же дбл.

На моих КТ связь с атмосферой не менее 10 мм.

Ты пытаешься смоделировать ситуации основной моделью в которой какой то дятел самогонщик, которому не то, что автоматика и Гб ни к чему, а вообще к аппарату подходить не нужно.

[qwest_ans]

6 минут назад, sanderzv сказал:

Взрывозащищённое исполнение?

Ну это вряд ли , но корпус залит компаундом

[ser64]

Про схемотехнику ГБ. Все может быть сделано на 1-2х корпусах триггеров с минимальной обвязкой и индикацией на светодиодах со своим БП.

На макетной плате работает, даже где то был Gerber файл.

ГБ для ректификации конечно хорошо, но она не поможет при возгорании проводки, к примеру или потопа.

Надо реально оценивать все риски и стараться их избежать. А для ректификации достаточно 2-3 датчика, с регулярной проверкой их работоспособности

И не оставлять процесс надолго без присмотра- это мое твердое убеждение

Изменено 5 февраля, 2022 пользователем ser64

[YurOK2]

3 часа назад, Naruto сказал:

и штук 5 симистров bta-41 (три из которых вылетели из-за кз, а два от перегрева)

Я для таких случаев от перегрева заказал контроллер для куллеров
https://a.aliexpress.com/_mLBKqW8

На небольших оборотах их вообще не слышно. И если bta 41 когда нибудь сгорит,поставлю 40,у них теплообмен получше будет с радиатором

И вывода посолидней

[Naruto]

46 минут назад, YurOK2 сказал:

4 часа назад, Naruto сказал:

и штук 5 симистров bta-41 (три из которых вылетели из-за кз, а два от перегрева)

Я для таких случаев от перегрева заказал контроллер для куллеров

Это можно , но после того как я посадил bta41 на термопасту к радиатору, больше не перегревался

[YurOK2]

2 часа назад, v4lentin сказал:

Деревня,

👍

[qwest_ans]

Показывал раньше где-то



термоВКЛЮЧАТЕЛЬ на 40 град.

Изменено 5 февраля, 2022 пользователем qwest_ans

[YurOK2]

@qwest_ans Я не пойму,ты винокур или писатель?Уже в теме все в курсе,что у тебя новостройка и стоит один общий АВДТ. А заменить в нужной группе обычный автомат на диф-слабо?С землей я думаю проблем нет? У нас даже на освещение она выведена

[андрей 1981кгту]

1 час назад, YurOK2 сказал:

Я для таких случаев от перегрева заказал контроллер для куллеров
https://a.aliexpress.com/_mLBKqW8

На небольших оборотах их вообще не слышно. И если bta 41 когда нибудь сгорит,поставлю 40,у них теплообмен получше будет с радиатором

И вывода посолидней

Такие и паять не надо, пашет как танк, давал сварщику поиграться. Полёт нормальный.

[YurOK2]

5 минут назад, qwest_ans сказал:

термоВКЛЮЧАТЕЛЬ на 40 град.

Обычный KSD,здесь 2 положения -вкл и выкл.Контроллер плавно будет наращивать обороты от роста температуры. На полных оборотах все куллера очень сильно шумят,вот из этих соображений ставится контроллер
