Дистилляторы большой производительности

Рекомендованные сообщения

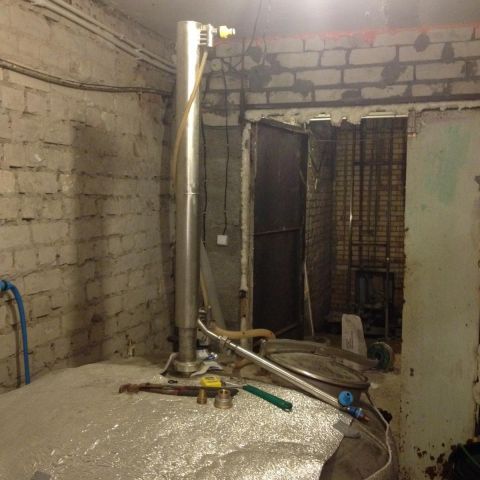

Начну я с конструкции Дмитрия (Тот Самый) и Дмитрия ( dmitriy79), который с уважением называю "Дед".

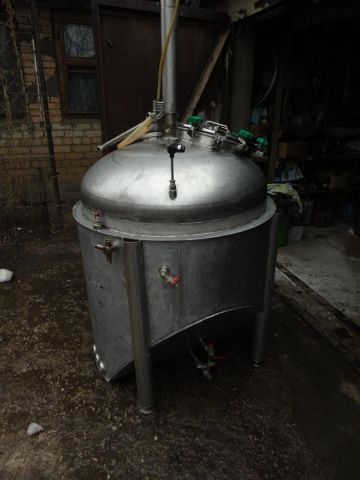

Перед конструкторами задача стояла сделать дистиллятор на варочник в 1.5 тонны для работы с прокисшим пивом и с возможностью утилизации 15-25 квт энергии, но сразу оговорюсь данная конструкция утилизирует свыше 40квт.

За основу был взят дистиллятор "Изобретателей" http://www.minispirtzavod.ru/?an=teach2-2  и друзья его существенно доработали.

Кто работал на подобных знает, что  он создает не большое давление в кубе из за небольшого проходного сечения между трубок димрота. В моем случае это неприемлемо вообще. Продуть 25квт сквозь отверстие в 10-13мм можно, но и заплатить за это придеться. Поэтому други сделали "ход конем", они пустили сразу несколько трубок соединив их редукторами, и получилось что пар заходит на конденсацию сразу в 4 отверстия. Пар заходит на конденсацию сверху и важно, чтобы у него (пар) был доступ сразу к  четверым отверстиям между трубок.

пока из фото только это(остальные остались только на ХД)...  сделаю новые позднее.






Изменено пользователем ВОблин

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

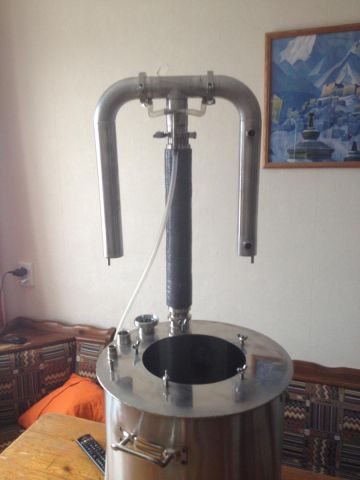

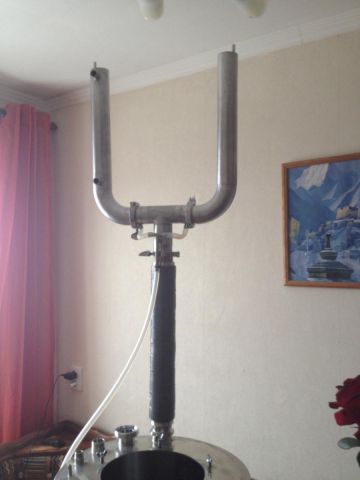

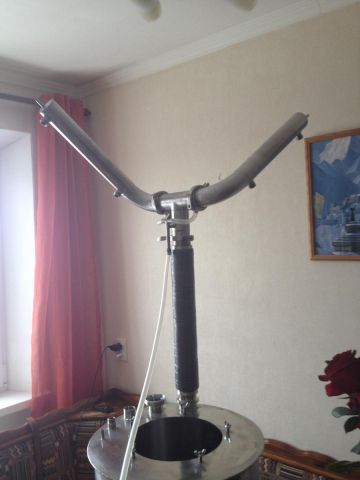

Следующая конструкция дистиллятора\дефлегматора введена в строй ими же (Тот Самый и Дмитрий79), и я с большим уважением к ней отношусь. Более того, я считаю такую конструкцию дефлегматора/дистиллятора самой удачной на сегодняшний день.



Это "Тор".

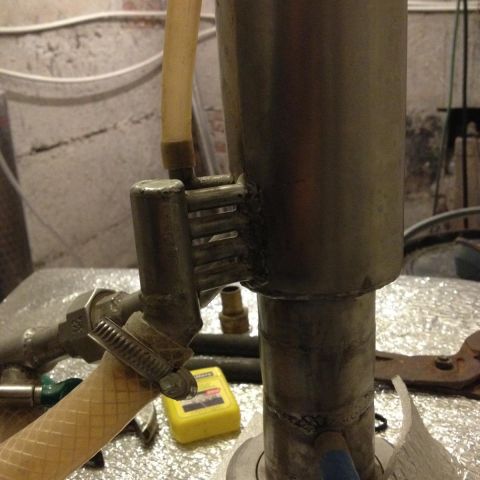

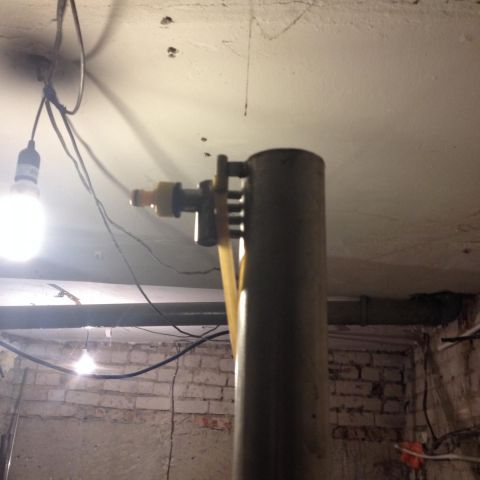

По сути изменен только узел отбора. Конструкция и так в режиме дистилляции спокойно съедает 4 квт,  но    "теперь моя корова в двое больше будет давать молока!."




Изменено пользователем ВОблин

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Валер, это корона Гогизза образца 2013..., ну помощнее чутка...

там у меня 2 димротика ф6 по метру 2.5 кило гасили...

эти - естественно, унивесальнее и красИвее

но у короны и цена даже на данный момент около 2000р

4х трубник с единым дефом гасит более 6 квт..

перваф картинка - впечатляла. нету равных

а этот рогалик...

тот же медный осьминог гасит более 10 квт, при себестоимости 3500 и размером ф42х35 см

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=ВОблин],
не надо.
Красиво....
просто после САТАНЫ на 40 кило смотрится рогатым карликом....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не, пока ничего не удаляй! Я чуток освобожусь к марту и выложу фото дистиллятора 2-х кубового аппарата. С описанием. Будет интересно!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

братцы, а може договоримся?
называть малой - до 3квт
средней -до 10
большой - свыше 10


Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я скрыл сообщения про недостаточно мощные.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

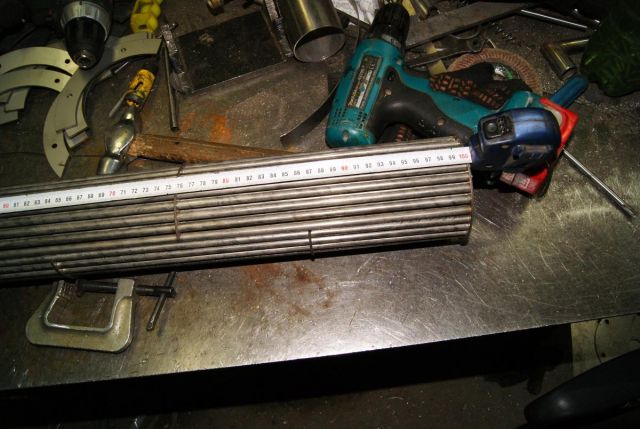

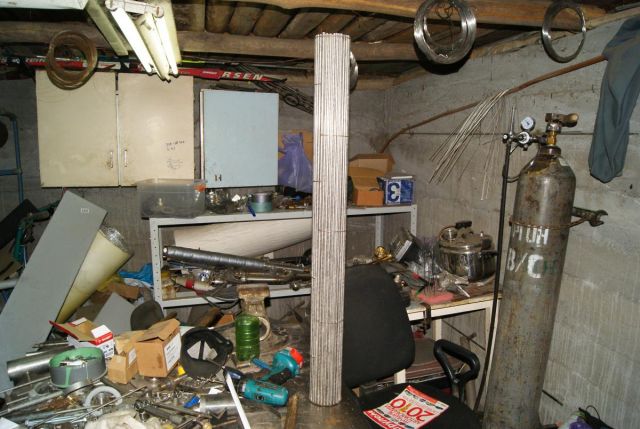

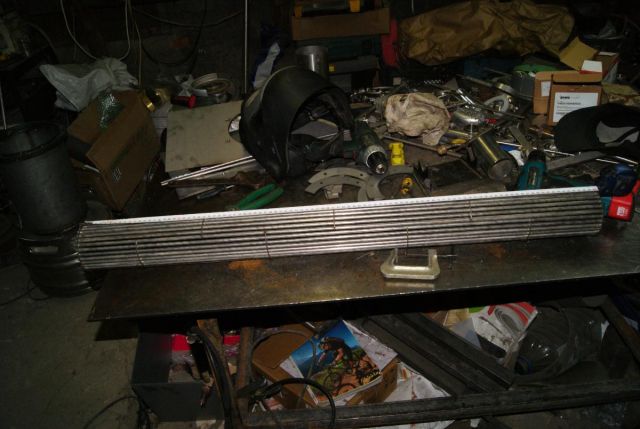

начал собирать дистилятор на 30квт. вопрос как лучше реализовать  распределение пара при заходе пара?




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

через редуктор  :sarcastic:   или запускать пар в межтрубное пространство( 50квт должен вытянуть) ...

Изменено пользователем ВОблин

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=Jollier],

Дистиллятор. 132 кВт, 210 л/час (воды).

Только внутрянка не видна.

http://www.nv-lab.ru/catalog_info.php?ID=2130&Full=1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=Александр956], потребление воды 1800 и вес под 200 кг...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

начал собирать дистилятор на 30квт. вопрос как лучше реализовать  распределение пара при заходе пара?

Если пар запускать внутрь трубок, то однозначно конусы нужны. Вход пара через верх. Если нет конусов, то можно сделать вход по касательной (тангенциальный), чтобы поток закручивало.

Если пар запускать в межтрубное пространство, то  входной патрубок должен быть не менее ф51 (под 2 дюймовый кламп). Тут паром давить придется.

Володя - а зачем такая конструкция для дистиллятора? Это скорее для Линас нужно. Но высота трубок и их диаметр для Линас не пойдет - захлебнутся при подаче пара снизу.

А может для вакуумной дистилляции?)))

И еще не мешает знать как будет идти отбор флегмы. Или я не так думаю?

Изменено пользователем POLE

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






не так думаю

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=alexeyT],

И что?

А поделиться задумкой?

Изменено пользователем POLE

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=alexeyT][/b], КТ работает эффективно только писюном вниз.

чем делиться-то?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Jollier][/b], такой КТ видел тока на атомном реакторе,растёшь Володя,респект,а раньше от КТ тебя тошнило

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=Jollier], на такую мощность наверно надо и по охлаждению путь воды удлинять.

Как в пром.теплообменниках. Вид с торца.

[attachment=10108:Документ3.jpg]

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=alexeyT], КТ работает эффективно только писюном вниз.

чем делиться-то?

Тогда верно думаю про тангенциальный ввод пара сверху. Межтрубное расстояние маловато ИМХО.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=POLE][/b],  согласен про тангенциальный вход, для верности еще сетку с ячейкой 1мм вварю. а на вход воды 2 штуцера поставлю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=POLE],  для верности еще сетку с ячейкой 1мм вварю.

ИМХО лишнее это если крутить будет нормально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=POLE][/b], крутить будет, я ипу)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

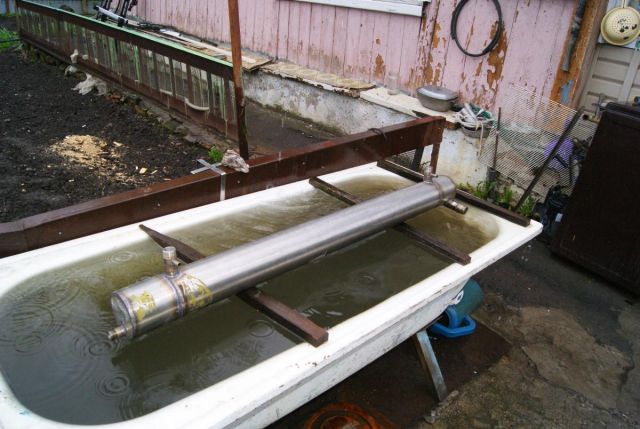

 Вот почти готова торпеда, подставку осталось сделать.


Изменено пользователем Jollier

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Jollier][/b],че то на 30 кВт а выглядит больше моей?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

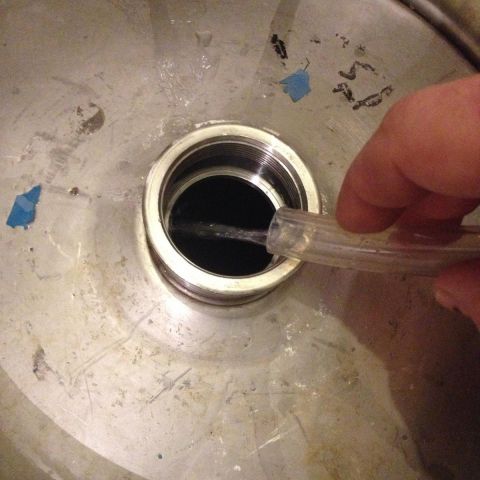

Изготовил дистиллятор по викторчику http://forum.grainwine.info/index.php/topic/190-avtonomnoe-vozdushnoe-okhlazhdenie/ утилизирует до 20 кВт, производительность 10-25 литров в час, позволяет производить укрепление, прост в изготовлении, легко мыть после зерновой браги, брызгоунос нулевой. Мне нравится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
