Универсальный аппарат для дистилляции и ректификации. Принципы управления паровым отбором.

[Антел]

[member=texnar] Блин, я все читал.

на дефлегматор особой конструкции флегма в нем конденсируется возвращается в царгу а часть флегмы переиспаряется(кипящий слой)

ну например под холодильником тарелка?

пленочная колонна Dino которая работает в режиме переиспарения кипящего слоя в предзахлебном режиме

у меня мозг вскипел.

температурные режимы отбора голов начинаются с 94 градусов а телокрепостью 60 идет при температуре101

все, выкипел...

из нее прет пена то есть царга заполнена пеной без всякой спн

я ни хера не понимаю...

[member=Dino],
прочел, что проблемы с компом. Стирать не буду, но давай схемы, а то я уже жену Dino-й стал называть... :sarcastic: Изменено 3 июня, 2016 пользователем Антел

[Dino]

   Ну не вдрузьях я скомпом незнаю как выложить схему  моего аппарата Попробую еще раз выложить суть  процесса как я его представляю ВЫводим режим колонны на себя то есть вся флегма конденсируемая в дэфе .Дэф устроен таким образом что пар изкуба упирается вперевернутый стакан изменяет направление на противоположное при этом происходит значительное  его уменьшение скорости и конденсация на дно дэфа после этогопар охлаждаетсянаружными стенками дэфа приэтом верхний слой кипящей жидкости имеет более высокую температуру и соответственно с него произходит переиспарение данный слой я назвал кипящим ну а далее увеличивая мощность нагрева мы увеличиваем подачу пара  увеличивается слой кипящей жидкости увеличивается пароотбор ну и поехали отбор голов добавили мощность пошел отбор первой фракции крепость около90 начала сиситема приходдить в газофазное равновесие отбор заканчиваетя  увеличиваем нагрев начинается отбор крепостью около 85 далее отбираю третью фракцию при крепости 60 иначинаю дожимать хвосты Впроцессе перегона по фракциям крепость не изменяетс а только умень шается отбор

[Антел]

Вроде как ПК с 1-й тарелкой и отбором по CM...



Так?

Изменено 3 июня, 2016 пользователем Антел

[Palev]

[member=Dino],внука(внучку) попроси.
Нынче молодеж не знает что такое газофазное равновесие, но фотки в инстаграмм выкладывает запросто.

[texnar]





незнаю как выложить схему

Нарисуй сфоткай и через порт загрузи

[Антел]

через порт

ну вот, опять... Изменено 3 июня, 2016 пользователем Антел

[Dino]

стирай как научусь выкладывать в комп выложу и схему и эскиз

 у меня лабораторные ртутные термометры и не один

[snab]

Блин, извините мужчины, но я один завис пытаясь понять путь?!

[Антел]

[member=Dino], так что по моей схеме? Не так?

[Dino]

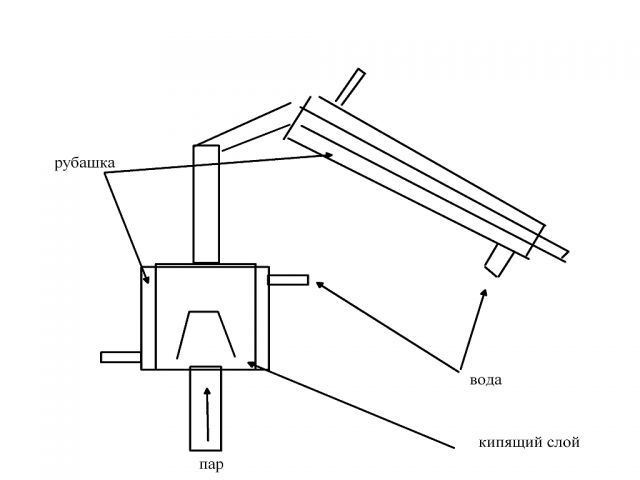

антел тывыложил предполагаемый эскиз попробую обьяснить по нему  трубка   упирается почти вдно стакана он прямой  без конуса в дно дэфа вварена трубка вд шесть мм выступащая из дна мм на пять   слив происходитпо силиконовой трубке в царгу без всяких концентраторов итд подача воды на дэф идет отдельно а в остальном примерно все так

 амтел  верхняя крышка дефа у меня тоже водоохлаждаемая

[Антел]

[member=Dino]

А сейчас?
[attachment=11796:dino2.jpg]

[Dino]

 почти  так но прямоточный холодильник расположен u-образно и он находится намного  ниже дефа  там у меня  между холодильником и прямотоком кусок трубы на полдюйма стоит

 подачу воды на дэф исправь она идет раздельно

 антел я посчитал что расположение холодильника ниже дефлегматора создаст эффект разрежения за счет разности температур что недаст подсосу воздуха в зону горячего спиртового пара

 это не по теме но на днях вытащу буфлона он тоже на вашем фруме сидит и выложу эскизы и фото

 да и стакан в который упирается труба находится почти под верхней крышкой дэфа

[Аптекарь]





но я один завис

нет...Игорь......у меня тоже  контакты залипли

[Антел]

[member=Dino],

подачу воды на дэф исправь она идет раздельно

да я просто для понимания рисовал. Это же просто указатели... А расположение не принципиально, если только не для большой мощности.

то расположение холодильника ниже дефлегматора создаст эффект разрежения

там и так разряжение, за счет конденсации.
[member=Аптекарь],[member=snab], да уже все понятно... Вон схемка.
Вот с терминологией непонятка и головы при 94 в кубе не понимаю. И 101 градус... А так - 2 тарелки по цифирям.

[Dino]

 на пред последнем погоне я  отвлекся и меня колонна ушла вполный захлеб  и пена поперла прямо в отбор  так вот после этог о температура в кубе снизилась до 80 с чем то градусов и пришлось выводить ее заново в режим отбор голов начинаетсяпри температуре 93-94 градусов

очень легко отбираются головы  1ч-200ммл а дальше органолептика нормальная

[Антел]

[member=Dino], пускай в кубе 30 литров (а не 35), в колонне 1 литр. Что бы Т в кубе снизить с 93 до 80 градусов нужно 1 литр жидкости с температурой МИНУС 310 градусов
Ноу коммент...

[Dino]

Антел я не сказал что до 80 помню ббыло 80 больше а цифру в голове не отложил   а пена когда отстоялась  то составила примерно 0.7л браги  во время следующего погона возьму термоиетр у буфлона  его спиртометр и выложу более точные данные

[Антел]

[member=Dino],

этог о температура в кубе снизилась до 80

посмотри свой предыдущий пост.

[serafh]

Наконец доделал. Колонна с паровым отбором. Деф сделал из линейки МЗМ от АлексеяТ.

Приветствую. Заинтересовала такая колонна простотой и легкой трансформацией из других девайсов. Уже опробовал её? На дефе внизу спиралька и писюн - для чего они? Обязательно ли сужать диаметр трубы к верху от тройника?

[Антел]

[member=serafh], деф от АлексеяТ - МЗМ. Спиралька, это я так ТСА сделал, захотелось... Писюн - отбор. Сужение - воздушный зазор. В медной теме Алексея расписано.
А трансформация, енто да. Паровой канал можно отдельно, как прямоточник, деф - любой, царга - любая...

[serafh]

[member=Антел],
Я хочу трансформировать голову т. Никсона, там труба 38мм внешний и Деф без УО, просто сдимротом, тройник с укорочённым одним отводом есть, клампы тоже.
Осталось подумать какой диаметр шарового крана и параметры прямоточника, его буду делать отдельным , на ГН он у меня маленький. Попробую на соплях скомпоновать и сфоткать.

[Антел]

[member=serafh], для пара уо в дефе не нужен. Я сделал универсально. Соотношение сечений деф/конденсатор (отбор) - 4/1. Это ФЧ.
А прямоточник - по фиг. Сколько у тебя квт на ректе? Соплюшки хватит... Изменено 4 июня, 2016 пользователем Антел

[serafh]

[member=Антел],
То есть, если труба и Деф диаметром у меня 1.1/2 ", то шаровый кран надо ставить 3/8"? Надо будет ещё переходник для бокового отвода тройника.
У меня трубы нержовые, придётся фитинг и шаровый кран поискать. Изменено 4 июня, 2016 пользователем serafh

[Антел]

Фотография пользователя Антел

И дюйм пойдет. У тебя же кран. Будешь регулировать...



Посмотри.

Still Drawings_copy.pdf



П.С. Забыл ответить. Еще не пробовал. Все руки не доходят. Гнал туту, а с этой хочу на сахаре потренироваться.

[serafh]

[member=Антел],
А внутрення трубка в конденсаторе-прямоточнике с каким диаметром?
Все, нашёл 50см VM - колонну, там все есть
