[DVV]

Нет еще  щас начну только

[DVV]

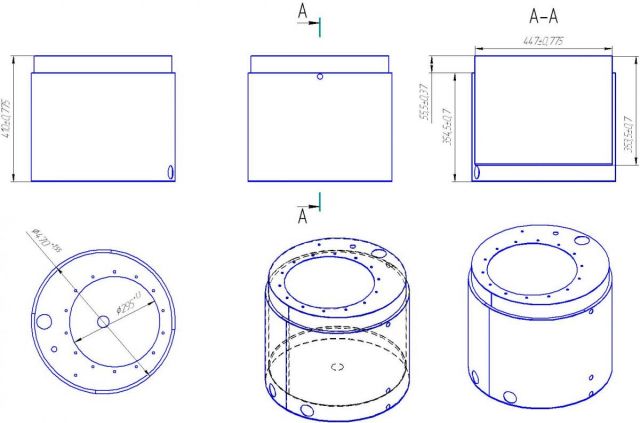

Вот что получилось

габаритный размер 500 мм

500-70 мм на колеса  = 430

430 - 21 на кламп =400

400-50=350 -высота внутренней емкости

2 муфты под ТЭН

3 сгона 1/2 на  слив залив воды в рубашку.

выход 1/2 под группу безопасности

Изменено 17 февраля, 2016 пользователем DVV

[TOURIST_65]

  В 17.02.2016 в 10:28, DVV сказал:

Вот что получилось

габаритный размер 500 мм

500-70 мм на колеса  = 430

430 - 21 на кламп =400

400-50=350 -высота внутренней емкости

2 муфты под ТЭН

3 сгона 1/2 на  слив залив воды в рубашку.

выход 1/2 под группу безопасности

Все отлично. Не указал какой диаметр трубы слива барды ?

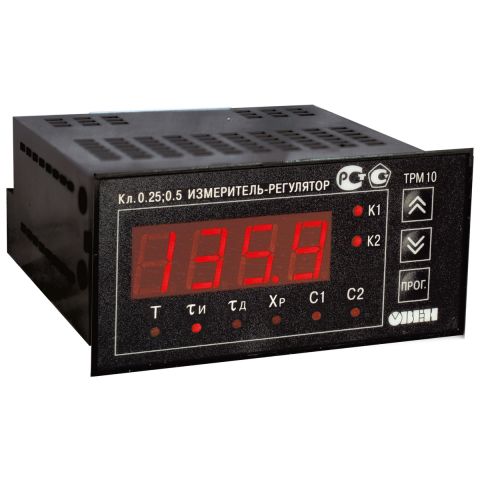

Автоматику планирую ОВЕН http://www.owen.ru/catalog/izmeritel_pid_regulyator_odnokanal_nij_oven_trm10/opisanie в коробку засунуть и два твердотельных реле на тЭны установить, предусмотреть монтажные крепления со стороны муфт для тэна ?



А вот термометр подскажи какой выбрать по габаритам ?

http://www.owen.ru/catalog/termopreobrazovateli_soprotivleniya_dts_tipa_tsp_tsm/87380592

Изменено 18 февраля, 2016 пользователем TOURIST_65

[TOURIST_65]

Воды примерно 9,8 литра в рубашке

Полезный объем   50 литра ?

Какая толщина металла ?

Дно не будет трещать при работе ?

Изменено 17 февраля, 2016 пользователем TOURIST_65

[Glog]

  DVV сказал:

конструкция в небольших пределах изменяема.

  DVV сказал:

ответил в личку



Вячеслав, а я бы тоже на узел отбора подписасался.

Сейчас у коллег срошу. Может и на два.

Изменено 17 февраля, 2016 пользователем Glog

[DVV]





  TOURIST_65 сказал:

Все отлично. Не указал какой диаметр трубы слива барды ?

А какой диаметр надо?

По автоматике меня спрашивать бесполезно - полный ноль.

Дно из нерж  3,0  не должно трещать но только испытания  дадут точный ответ

стенка 1,5 мм

верх и крышка 3,0 мм

 объем внутренней части 50 л

[TOURIST_65]

По поводу автоматики, имел ввиду монтажное место для крепления коробки на ПВК и длины щупа термодатчика. Датчик  монтируеться сверху вниз ?







Смотрю многие ставят сбоку через рубашку термодатчик в бак. Как на твой взгляд ?

Приложил внешний вид датчика и его размеры M=20х1,5 мм**, S=27 мм, D=8 мм, L=60, 80, 100, 120, 180 мм

Изменено 18 февраля, 2016 пользователем TOURIST_65

[TOURIST_65]

  В 18.02.2016 в 00:51, TOURIST_65 сказал:

По поводу автоматики, имел ввиду монтажное место для крепления коробки на ПВК и длины щупа термодатчика. Датчик  монтируеться сверху вниз ?



Под слив в барды наверно кран 3/4 ?



Смотрю многие ставят сбоку через рубашку термодатчик в бак. Как на твой взгляд ?

Приложил внешний вид датчика и его размеры M=20х1,5 мм**, S=27 мм, D=8 мм, L=60, 80, 100, 120, 180 мм

Предусмотреть куда вкручивать датчик температуры ?

[TOURIST_65]

  В 17.02.2016 в 15:53, DVV сказал:

А какой диаметр надо?

По автоматике меня спрашивать бесполезно - полный ноль.

Дно из нерж  3,0  не должно трещать но только испытания  дадут точный ответ

стенка 1,5 мм

верх и крышка 3,0 мм

 объем внутренней части 50 л

Под слив в барды наверно выбирать кран 1"

[DVV]





  TOURIST_65 сказал:

Предусмотреть куда вкручивать датчик температуры ?

Мне бы пальцем показать я бы приварил .  А так пока сам не знаю где ему быть полагается

[TOURIST_65]

  В 18.02.2016 в 16:54, DVV сказал:

Мне бы пальцем показать я бы приварил



Привет Вячеслав есть возможность по скайпу обговорить через микрофон.

Можно сделать вогнутое внутреннее дно емкости по центру, вдоль ТЭНов с плавным спусков вниз для лучшего слива барды и главное уменьшением воды в водяной рубашке, и увеличение полезной емкости внутреннего бака.

Понравилась на ранних твоих работах прикладываю фотографию отметил красным (планирую использовать для монтажа блока управления)

Со стороны ТЭНов по центру и относительно внутреннего бака установить кламп 1,5" сквозь водяную рубашку (для установки

термометра

внутреннем баке) отметил черным и зеленным кружком.

Изменено 19 февраля, 2016 пользователем TOURIST_65

[kiliwin]

[b][member=TOURIST_65][/b],



не нужна тебе вварка под датчик в рубашке

в каждом тэне и так есть трубка под термометр

[TOURIST_65]

[member=TOURIST_65],



не нужна тебе вварка под датчик в рубашке

в каждом тэне   под термометр

Датчик в сам бак с суслом

[kiliwin]

  TOURIST_65 сказал:

Датчик в сам бак с суслом





лучше сверху - где рубашки нет



Фотографии в альбоме «ПэВэКаСЕР3», автор kiliwin на Яндекс.Фотках



[DVV]





  TOURIST_65 сказал:

Можно сделать вогнутое внутреннее дно емкости по центру

Дно будет слегка вогнутое по типу как на  заготовке на 100 л ПВК (фото выше выкладывал)  Сгон 1/2 под группу безопасности на эскизе пвк есть  просто не попал на вид. Он на рубашке в самом верху со стороны противоположной ТЭНам.  Думалось что сторона с тэнами будет у стены а сгон под безопасность должен на виду , перед глазами быть

[Naruto]





  kiliwin сказал:

лучше сверху - где рубашки нет

Сверху он окажется в паровой зоне, да еще под крышкой (которая дефлегматор очень приличный)

Я ставил опыты по влиянию рубашки на щуп датчика вставленного в полдюйма штуцер (как у тебя) влияние НЕ выявлено и показания между термомтером погруженым непосредственно  в куб и показания датчика проходящего через рубашку, разнятся в пределах погрешности (0,5 град) электроннго датчика (в куб опускал лабораторный термометр винный - длинный такой)

[kiliwin]

[member=Naruto],



в штуцер вставляется щуп



Фотографии в альбоме «ПВК», автор kiliwin на Яндекс.Фотках







[Naruto]

Мешалкой если не стационарная или веслом такой щуп загибается на раз... Можно и так, но смысл?

[kiliwin]

[b][member=Naruto][/b],



кто то и веслом куб может помять...

[DVV]

Всех с праздником  мужики

[Miguel]

Слав тебя тоже с праздничком !

Барботер под аристоновскую резьбу не делаешь?

Изменено 23 февраля, 2016 пользователем Miguel

[ВЧК]

  В 23.02.2016 в 08:14, DVV сказал:

Всех с праздником  мужики



с праздником

[stanislas]

Слава, с праздником! Получил фальшдно,большое спасибо.

[DVV]





  Miguel сказал:

Барботер под аристоновскую резьбу не делаешь?

Делал раз без пропилов  не понравилось.  Купи у 223

[DOH_MUXOH]

Вячеслав вечер добрый, интересует аозможность изготовления чиллера ( змеевик ), материал нерж., диаметр намотки в 300мм, высота намотки 300-400мм, трубка 10-12мм, начало и конец трубки сведенные в одну "точку", на концах резьба нерж.1/2
