Простейшая электронная система контроля парогенератора.

[Dr.Swine]

Схема в работе больше 2 лет. Показала себя безотказной и надежной.

Собирается из подручной элементной базы, найденной в загашнике и/или купленной за копейки на любом радиорынке.

Контроль ведется по трем независимым каналам. Контролируем опасные пороги уровня: оголение ТЭНов и переполнение ПГ на случай выхода из строя узлов подпитки, пролитие воды на пол.

Управляем автоматической дозаправкой парогенератора.

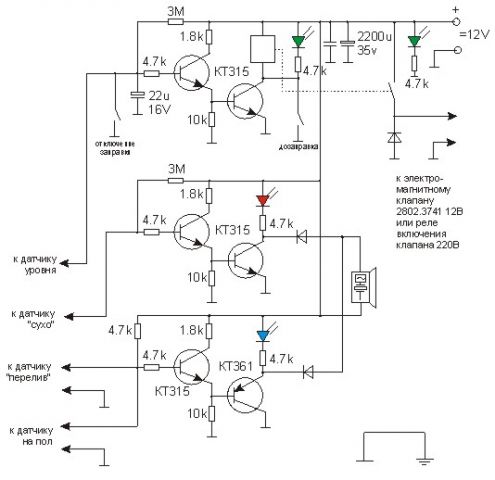

Номиналы элементов указаны. Уменьшая емкость базового конденсатора уменьшаем длительность периодов заправки/паузы.

Реле с током обмотки 50мА. В качестве звукового сигнализатора применена "пищалка" со встроенным генератором.

В качестве клапана подачи воды используется клапан омывателя стекол ВАЗ-2108. Можно использовать китайские с али или клапан стиральной машины ч-з дополнительное реле.

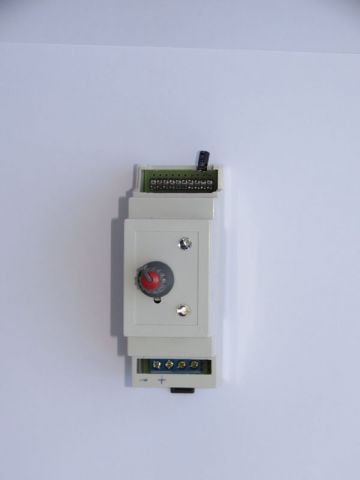

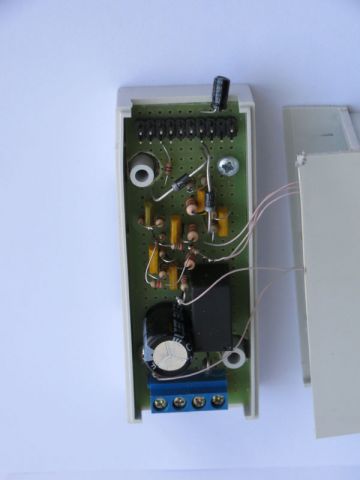

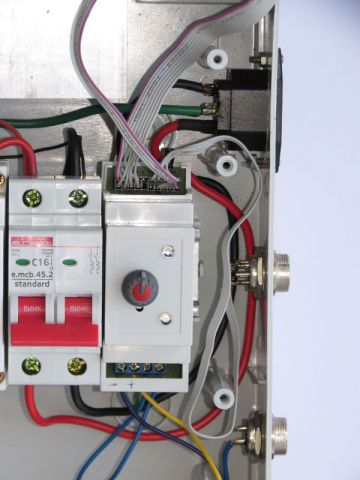

Собрана за час "на коленке" на куске макетной платы, помещена в корпус 2DIN.

Питание DC12V 1А (вместе с клапаном).

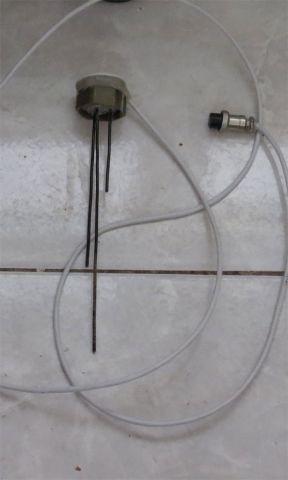

Щупы контроля 3 шт располагаем в заглушке 1".

Дополнительным щупом контролируем фильтрацию 80 л воды на пиво.

Успехов в парогенерации!

[Фёдорович]

Датчики уровня

Дополнительным щупом контролируем фильтрацию 80 л воды на пиво.





Как реализовал, чё-т не допёр?

[bans]

А диоды не подписаны какие стоЯт...

[Jelsay_]

судя по другим комплектующим  - диоды КД521 и светодиоды АЛ306

[ledsky]

а заказать подобное чудо можно, я в том смысле что исполнить за определенное количество ден. единиц можете?  в личку ответ пжалста

[Маут]

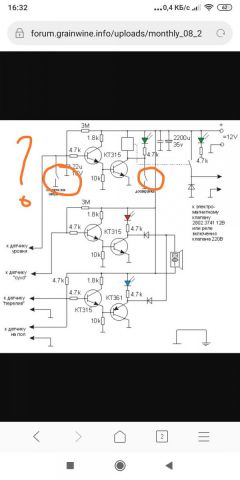

Скажите,а это что?



[Волька]

26 минут назад, Маут сказал:

Скажите,а это что?

так это выключатели. Там подписано, это для ручного управления. если замкнуть левый то дозаправки больше не будет (т.е. не важно уровень достигнут или нет заправлять не будет) , если замкнуть правый то включится дозаправка и не выключится пока не вырубишь правый выключатель (причем не важно как включен левый выключатель).
