Модификация и модернизация базовой автоматики STH0024 v3 (СТХ) простейшей группой безопасности (СТХ+ГБ)

[serafh]





нарисую схему.\ нет проблем.

Миша, будет время, нарисуй

[станиславович]

.

Изменено 9 сентября, 2018 пользователем станиславович

[Мэйджер]

Гоню только в тёплый период года, в фанерном нежилом домике( а-ля собачья контура) на дачке и только в дневное время. Успеваю перегнать за сезон в среднем ±1,2 т браги, не считая мацератов. Поскольку гараж находится метрах в трехстах, то запустив отбор тела - отлучаюсь в гараж, предварительно прикинув, когда моё присутствие обязательно или чуйка подсказывает, типа, пойди и проверь. Один раз придя на участок, застал очень неприятную картину - на дачке воду отключили, а комната вся была ну в очень-преочень концентрированных парах спирта.

Сам не шарю ни в электрике, ни в электронике.

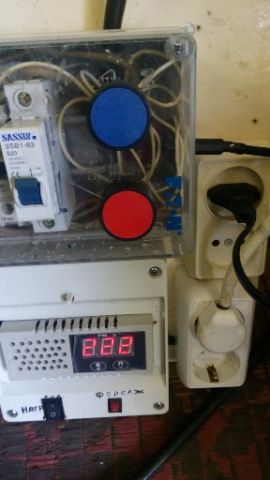

Озаботился безопасностью. Мне коллега по цеху собрал простейшую( в понимании собиравшего) схему - без пищалок и задержек, обошедшаяся мне где-то в одну тыс. руб.

В шланг подачи воды на охлаждение встромил э/клапан( с Али на 220 В), а возле ТСА примостил температурный датчик, который посылает сигнал на магнитный пускатель, который все и обрубает, включая СТХ. Если э/э выключат, то все выключится, включая и подачу воды, а если воду отключат, то сработает датчик возле ТСА и даст команду магнитному пускателю на отключение всего. Хочется верить, что эта схема работоспособна.

Пока, слава Всевышнему, сработок не было, ещё раз трижды тьфу-тьфу-тьфу.



Изменено 7 сентября, 2018 пользователем Мэйджер

[Миша Z]

@serafh, добрался таки до компа..

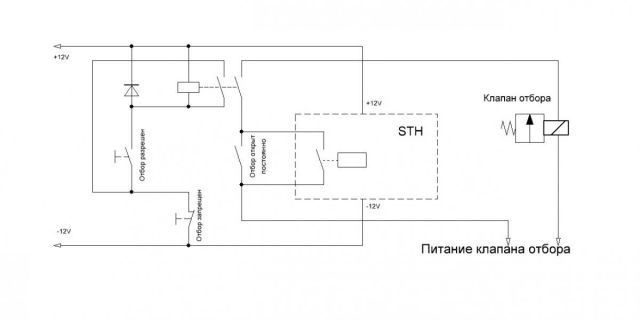

вот простейшая схема с  реле на самоблокировке.

немного о деталях:

реле -любое на 12 вольт и двумя группами контактов, с возможностью коммутации напряжения питания клапана отбора.

диод - любой кремниевый, на ток более 0,5А

кнопки - 2 штуки, одна на замыкание и одна на размыкание контактов.

выключатель - no comments, практически любой..

термостат обозначен как CTН, по по чакту может быть применен любой с контактами на отключение клапана отбора



вот, собсно и все....

Изменено 8 ноября, 2022 пользователем Миша Z

[Maxim96]

06.12.2017 в 15:54, Optimist сказал:

На протечку спирта такой датчик среагирует？

Нет

[dim65]

Через ПЯТЬ лет!!!

Актуальненько 🤣🤣
