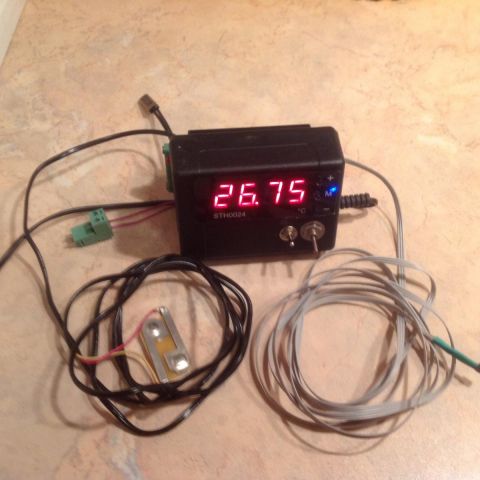

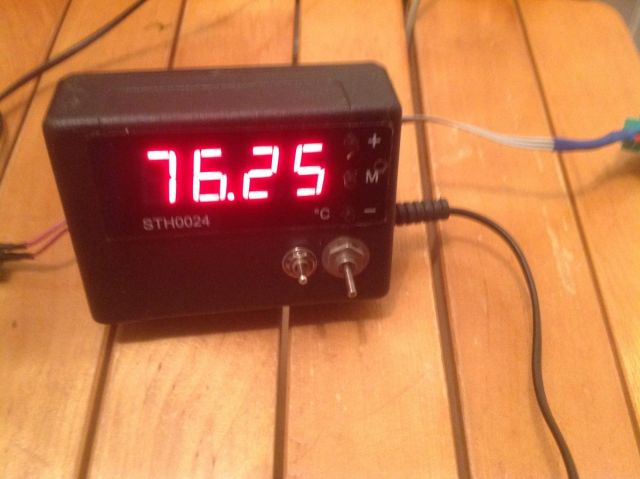

Модификация и модернизация базовой автоматики STH0024 v3 (СТХ) простейшей группой безопасности (СТХ+ГБ)

[serafh]

В данной теме показано, как интегрировать простую ГБ и базовую автоматику отбора СТХ.

Данный проект СТХ+ГБ допускает дальнейшее усовершенствование ГБ для СТХ.

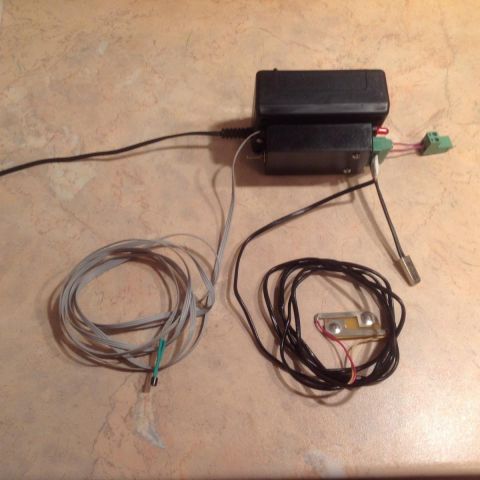

Группа безопасности ГБ для СТХ автономная, с отдельным блоком питания,

со звуковой (пищалка) и световой (красный светодиод) сигнализацией.

Срабатывание происходит при

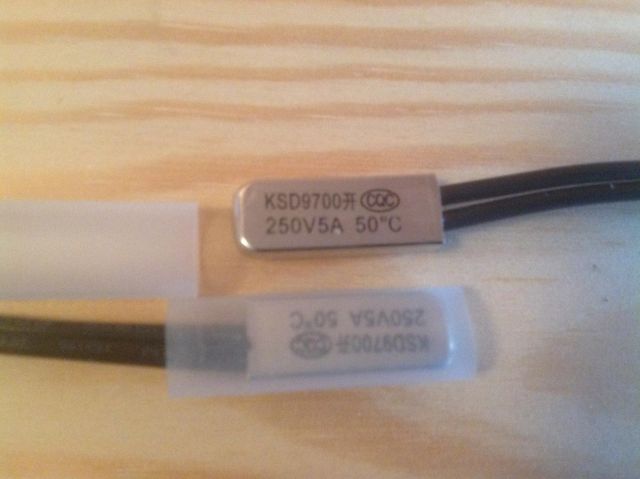

1. повышении температуры ТСА на определенную температуру, температура срабатывания зависит

от выбранного номинала термостата KSD-9700. В данном варианте применен нормально открытый тип

термостата.

2. образовании тонкого слоя жидкости (воды, спирта или ССЖ) на полу; жидкость попадает на контакты

датчика (датчиков) влажности, изменение активного сопротивления приводит к срабатыванию звуковой и

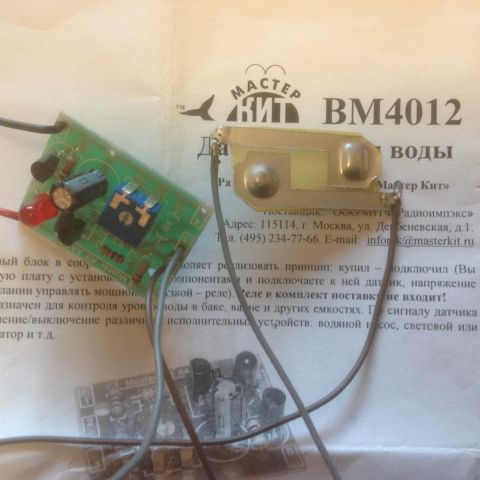

световой сигнализации на электронном устройстве ВМ4012. Можно использовать несколько паралельно

включенных датчиков влажности и термостатов.

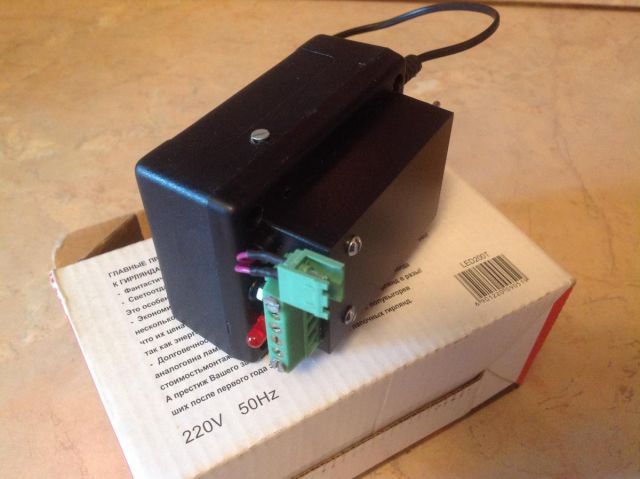

Электропрвода с датчиками подключатся на клемники корпуса ГБ.

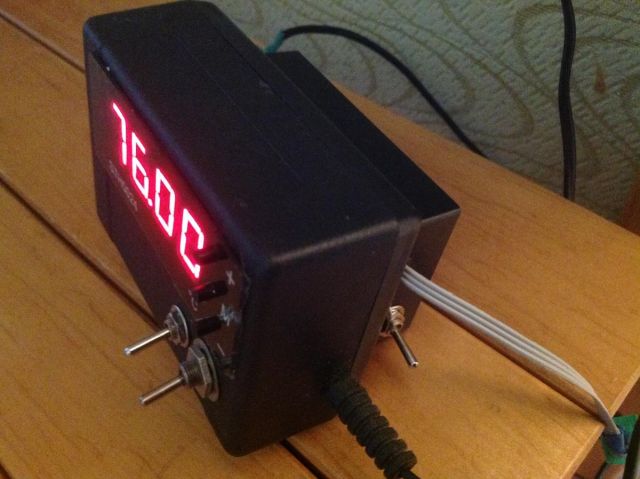

Сигнализация отключается отдельным тумблером, автоматика отбора при этом не отключается.

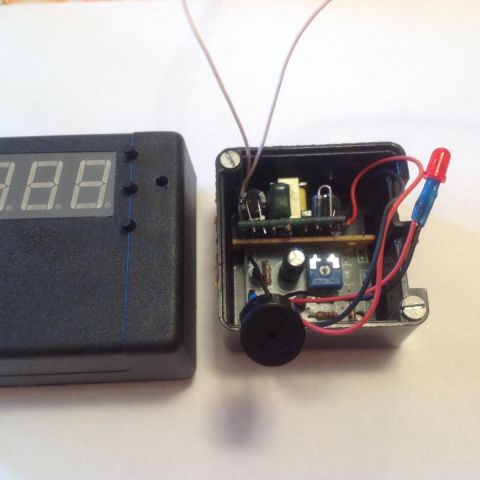

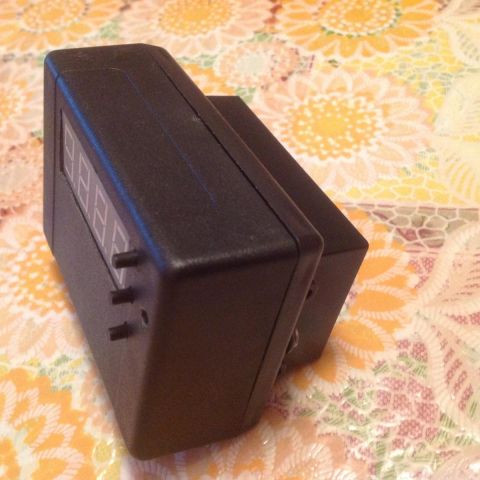

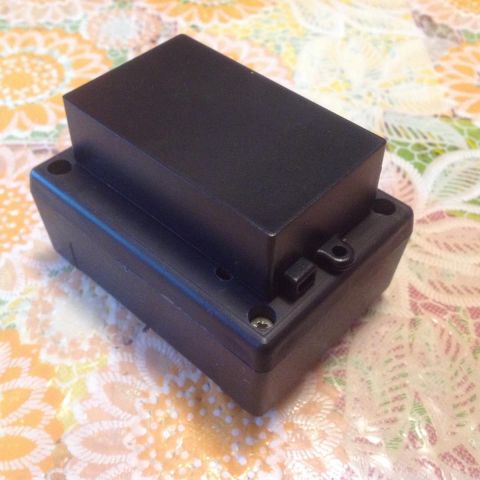

В качестве корпуса для субблока ГБ может использоваться корпус Реле от холодильника или крышка

бокса G1015РЭА с ушками для крепления на основной бокс СТХ. В месте стыковки этих боксов имеется

технологическое отверстие для проводки.

ПС: в будущем планирую создать аналогичную тему по замене электромагнитного реле на Плате СТХ на штатный субмодуль

STK0046 - оптосемисторный ключ.

Изменено 6 декабря, 2017 пользователем serafh

[Optimist]

На протечку спирта такой датчик среагирует？

[serafh]

[b][member=Optimist][/b],

Сработает.

Маленький самодельный датчик (что на фото) выставляю на полу рядом с приемной емкостью (или в  др. возможных критических местах).

При срабатывании ГБ, выключаю аварийку, протираю датчик ветошью, запускаю устранив причину срабатывания, и все ОК.

Сам прибор имеет настройку чувствительности срабатывания.

[Optimist]

https://m.youtube.com/watch?v=nn_HevsddKs

https://m.youtube.com/watch?v=aJRIPZP-jJc

Изменено 6 декабря, 2017 пользователем Optimist

[serafh]

[member=Optimist],

Только за, если лучше.

Я выбирал из расчета модульной сборки, без пайки и сборки плат и с питанием от сети, батарейки они ведь

садятся в нужный момент. ИМХО готовое надежнее.

Можно и дальше поиграть, навесить например опторазвязку и всякие прибамбасы, но это - другая история.

Для тех кто может давать умные советы прилагаю описание и схему.



[serafh]

Кроме того ВМ4012 с параллельно подключенными датчиками влажности может охватывать своим контролем

некоторую площадь или участок, когда представленные на ю-тюбе датчики имеют сугубо точечную направленность.

[Optimist]

Так я не понял в чем заключается модификация и модернизация STH, да и не группа это безопасности, а аварийная сигнализация, так как ГБ должна иметь функцию защитного отключения.ИМХО Вот если бы эта аварийка отключала клапан при протечке спирта то это была бы уже модификация.

[serafh]

Данный проект СТХ+ГБ допускает дальнейшее усовершенствование ГБ для СТХ.

Ваши предложения,сэр

• При использовании исполнительных устройств с током нагрузки более 75 мА необходимо установить промежуточное электромагнитное реле (в комплект поставки не входит!). Обмотка реле должна подключаться к контактам 7 и 5. (прочти описание)



Плюс клемник, реле с обмоткой до 75мА, исполнительный механизм и будет полное счастье. Мне это пока не требуется.

Изменено 7 декабря, 2017 пользователем serafh

[Optimist]

Что бы АС и STH не просто корпусами контактировали, а допустим отключало клапан отбора при протечке спирта, у меня такое было несколько раз при отборе голов, да и спирт переливался пока 5 литровую банку не прикупил.

[serafh]

Я дополнил, читай выше.

[Optimist]

[member=serafh], Сергей ты проверял спиртом датчик протечки, срабатывает？, и какой крепости спирт был. Я вон смотрел профессор в салфетку соляную свой датчик завернул.
так нарисовать схему нужно, а то не понятно, тебе не нужно, а кто то должен додумывать, что за модификация. Я не из вредности, просто правда непонятно.

[serafh]

Сергей ты проверял спиртом датчик протечки, срабатывает？, и какой крепости спирт был.

Проверял на все жидкое, даже на слюну, осталось только на мочу

Поэтому готовый прибор и применил.

Кстати, такой же пашет в ГБ (аварийке) на автоматике на базе АСУР еще с ТЕХ лет





так нарисовать схему нужно,

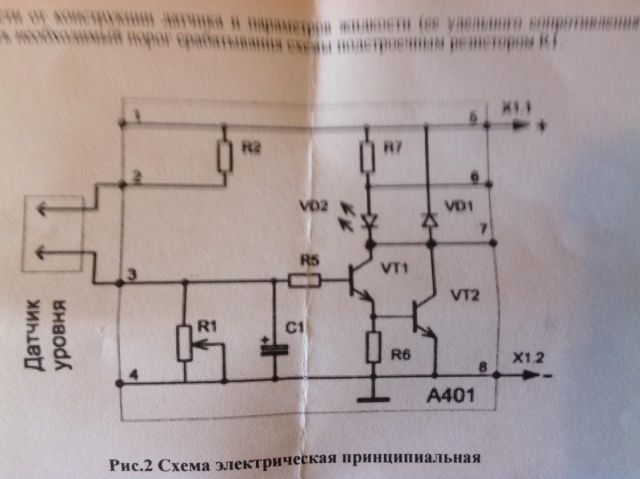

Схема в описании ВМ4012

https://forum.grainwine.info/index.php/topic/1591-modifikacija-i-modernizacija-bazovoi-avtomatiki/?p=321533

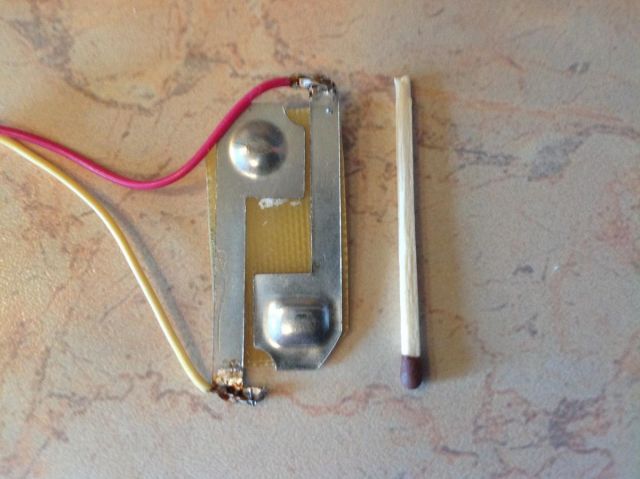

Кстати, непосредственно датчик влажности - это батарейные клеммы от какого-то девайса, обрезал, наклеил, припаял провода и все ОК

Изменено 7 декабря, 2017 пользователем serafh

[Optimist]





Проверял на все жидкое, даже на слюну

Ну слюна то наша и чёрную мамбу отравит. , а вот на спирт пробовать нужно.





Схема в описании ВМ4012



Эту схему я видел, я говорю о схеме модификации STH c ВМ4012

[serafh]





вот на спирт пробовать нужно.

Алексей, практикую дробный отбор на рек колонне в бутылки по 0,5л. Бывает засыпаю, чего греха таить. Только этот датчик и спасает.

Чуть перелив и пищалка поднимает на ноги всех. Датчик влажности на полу, его край прижат емкостью, контакты - "лицом" вниз.

Если тебе надо подключи реле и можно вырубать все: и СТХ, и РК. Когда лично это сделаю, то тему дополню.

Но считал и считаю, что для простейшей ГБ вышеизложенного достаточно.

[Optimist]

[b][member=serafh][/b], Всё уговорил, сейчас в чип и дип закажу такую приблуду и кусок текстолита, датчики сам вытравлю.

Нет в ЧиД такого датчика уровня

[serafh]

[member=Optimist],

Тебе скажу (по секрету) СТХ и ВМ ничего не связывает, ГБ (аварийка) автономна.

Тех отверстия в корпусе СТХ для проводов: сетевой на второй автономный БП=12v аварийки, на электромагнит и датчикТ (от СТХ)

- это для удобства и эстетики. Весь интерфейс (кроме сетевого шнура) на корпусе ГБ.

То есть ГБ без СТХ работоспособна на все 100%. Ее можно монтировать в любую автоматику в корпусе

G1015РЭА , в другом или без таковых.





Нет в ЧиД такого датчика уровня

Покупал платки ВМ давно, тогда стоили 150р, надо было брать больше

[Optimist]

Чего то цена у этого модуля конская 520 рублей у собраного.

[serafh]

Может сам такой соберешь? Цена явно не наша.

Клемники от екитс, мамка для Датчика Т - от мамки ПС,

Папа Датчика Т - 6-сти пиновый разьем, спаянный по-парно, от ЧиД

Изменено 7 декабря, 2017 пользователем serafh

[serafh]

При использовании исполнительных устройств с током нагрузки более 75 мА необходимо установить промежуточное электромагнитное реле (в комплект поставки не входит!). Обмотка реле должна подключаться к контактам 7 и 5. (прочти описание)

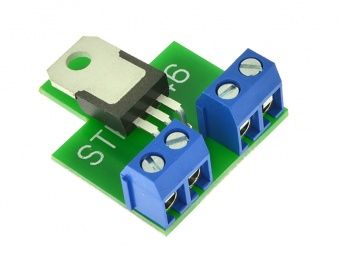

Кстати, если подключить оптосимисторный ключ, можно и андронным коллайдером управлять. Во взаимодействии с этим девайсом можно создать полноценную ГБ.

https://ekits.ru/catalog/modules/switches/stk0046_optosimistornyy_klyuch/

[Optimist]

Посчитал сейчас стоимость комплектующих ВМ4012  65 рублей и плюс 10 рублей кусочек текстолита, вытравить и спаять, ну ни как не 440.

[m16]

serafh, поворчу немного



1. повышении температуры ТСА на определенную температуру



в этом случае ГБ должна отключить нагрев, после того как температура в кубе упадёт ниже 80°С отключить охлаждение. обесточить автоматику.



2. образовании тонкого слоя жидкости (воды, спирта или ССЖ) на полу



ГБ должна рубить всё,  нагрев , охлаждение, автоматику.



со звуковой (пищалка) и световой (красный светодиод) сигнализацией.



а здесь ты прав,  это группа сигнализации  ГС  в которой  имхо я не вижу смысла  поскольку автоматика должна  сама принимать правильное решение при возникновении нештатной ситуации.

[Optimist]

Я об этом сегодня и говорил, что это не группа безопасности, а аварийная сигнализация, прикрученая к корпусу STH, а безопасностью будет заниматься в таком исполнении оператор, если успеет проснуться и добежать. ИМХО

[serafh]





ГБ должна отключить

ГБ должна рубить всё

Найди точное определение ГБ





группа сигнализации  ГС  в которой  имхо я не вижу смысла

Я имхо не вижу смысла, когда автоматика, аварийка, Группа безопасности итп полностью заменяет оператора. Автоматика должна помогать оператору, а не заменять его. Включить колонну и убыть на работу, надеясь на ГБ, - это опасная игра, особенно для окружающих. Лотерея, цена которой жизнь человека не для меня.

[serafh]

Для всех и имхо

Я не барыжу тем, что показал в теме, я это использую в повседневной жизни и мне это помогло и не раз.

Представил в этой теме то, что считаю минимально необходимым, пусть лучше автоматика отбора будет

с простейшей группой безопасности или сигнализациии, чем вообще без нее.

Кроме того показано, как без изменения принципиальной схемы, размещений элементов в боксе СТХ,

а тем более изменения в прошивке, можно аккуратно дополнить СТХ девайсом, который в целом повышает

безопасность применения колонны. Это простейшая группа безопасности или сигнализации, называйте как пожелаете.

Подкорректировать название темы несложно, но тому должно быть документально подтвержденное основание,

мы до сих пор одну и тужу жидкость, с которой сталкиваемся постоянно называем и спиртом, и НДРФ, и ССЖ.

А реально - это просто самогон.

Я поделился своими, личной практикой подтвержденными выкладками, не заставляю их копировать, а у кого

есть свои предложения по наращиванию девайса без вмешательства непосредственно а СТХ, то велком.

[m16]

Сергей, зря обижаешься.   не знаю твоих объёмов, скажу за себя. мой цикл -  200+ литров  браги, три дистиляции  по 7ч,  ректификация 3+суток . есть два варианта - сидеть 4-ро суток  у куба ожидая пищалки  или  за 6-ть провести на полном автомате.  1-й вариант я проходил,  мне не понравилось посему перебрался на 2-й .  чего и тебе желаю.
