Датчик ds18b20 в длинной гильзе

[michcty]

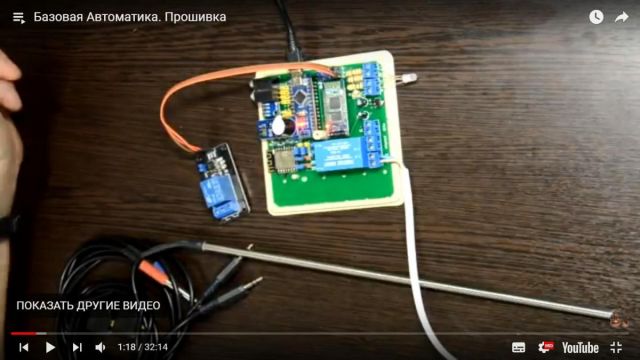

Нужно поместить датчик ds18b20  в длинную гильзу, как на картинке. У кого то есть такой опыт? Нужно ли сажать датчик на термопасту в трубе? Засыпать трубку песком и маслом?

[Alex64]

Я длинных датчиков 2 штуки сделал. Работают полгода, без проблем. Гильза - нержовая трубка 6 мм (соломинка для коктейля с Али), один конец заглушил - обработал дремелем и запаял. Датчик ввел на термопасту КТП - шприц с надставленной ПВХ трубкой - выдавил в глубину несколько капель пасты. Остальной объем особо не заполнял - на сколько смог загнал эпоксидку - когда вставлял датчик на проводе - смазывал клеем и как обычно термоусадкой герметизировал переход на кабель.

Есть подводный камень - экран кабеля датчика ( а кабель обязательно должен быть экранированным) надежно посадить на минус термостата. Без этого контакта датчик в воздухе работает, но как только начинаешь вводить в трубку, сантиметров через 5 термостат теряет датчик. Другой конец оплетки (который в гильзе) я изолировал. Ну и для надежности повесил на шнур ферритовое кольцо.

Удобная гильза из трубок от Икеевской подставки под горячее, там трубка сантиметров 40-50 (соломинка только 20), и сразу заглушена с двух концов. Один минус - жена добровольно подставку не отдает ))).

[michcty]

 .

Удобная гильза из трубок от Икеевской подставки под горячее, там трубка сантиметров 40-50 (соломинка только 20), и сразу заглушена с двух концов. Один минус - жена добровольно подставку не отдает ))).

Гильза нужна около 30 см.. Придется в икеа искать.

[michcty]

Хотя китайцы продают, но по 5 штук https://ru.aliexpress.com/item/6-300mm-Grade-A-Quality-SS304-One-End-Round-head-Closed-Stainless-Steel-Thermowell-Thermocouple-Protection/32809061009.html?spm=a2g0s.13010208.99999999.262.ksw983...Дороговато

[m16]

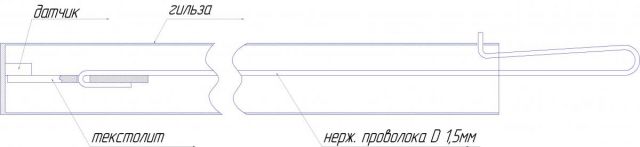

понадобилась гильза в куб длиной 450мм , долго думая пришёл к такому конструктиву



на куске фольгированного текстолита припаян и приклеен датчик температуры, к нему же загибом крепиться упор из нерж. проволоки . в верхней части гильзы есть отверстие в которое вставляется замок упора. замок нужно так изогнуть чтобы датчик был плотно подпружинен к дну гильзы. чем хороша конструкция - она разборна для  замены датчика,  кабеля.

[michcty]

понадобилась гильза в куб длиной 450мм , долго думая пришёл к такому конструктиву



а какой диаметр гильзы?

[m16]

нерж. трубка 8х1

[Архип]

Никак не могу понять, зачем нужны такие длины гильз?

[m16]

в моём случае  датчик  в паровой зоне при вакуумной дистилляции давал большую ошибку, посему я переместил его в жидкую в 100мм от дна. картина изменилась. колхозить снизу-сбоку не мой подход.

[Alex64]

Дороговато

Икеевская подставка около 400₽ и в ней 8 гильз!
![member=Архип], для куба самое то, нет влияния металла стенки куба, по большей части датчик в жидкостной зоне, а значит показания стабильны.
Есть еще один плюс - переставляя короткую гильзу рано или поздно сдергиваем термоусадку, неудобно зажимать в пальцах короткий огрызок гильзы. Здесь же особого смысла экономить нет, хват удобный.
m16. В моем случае датчик легко зашел в гильзу на шнуре. Шнур от удлиннителя USB, толстый. Изменено 14 ноября, 2017 пользователем Alex64

[michcty]

Икеевская подставка около 400₽ и в ней 8 гильз!



не  скинете ссылку или картинку как выглядит?

[m16]





В моем случае датчик легко зашел в гильзу на шнуре. Шнур от удлиннителя USB, толстый.

да мой pt1000 со свистом  заходил, но  хочется иметь гарантированный тепловой контакт . имхо  всовывание шнура  таких гарантий не даст.

[Архип]

 колхозить снизу-сбоку не мой подход.

Странно...оказывается колхозить гильзы по полметра проще, чем врезать(вварить) гильзу на нужной высоте в кубе.

[Alex64]

[b][member=michcty][/b], лови:  http://www.ikea.com/ru/ru/catalog/products/20373471/



чем врезать(вварить) гильзу на нужной высоте в кубе.

Ага, и снести ее миксером при постановке затора в ПВК ))), да и действительно проще потратить полчаса на датчик, чем варить уже готовый куб. Задачи то разные!

[alexeyT]

[b][member=michcty][/b],китайцы продают Дс18б20 уже огильзованные... около 100 руб, трубка вроде ф6

тут на авито тоже продают, подороже

тебе остается взять трубку ф10 и через силиконовую шайбу зафиксировать ее в трубке

Есть опасность - косоглазые могут подсунуть ДС1820, там не 0.0625,а  0.5*с шаг

[Архип]



Ага, и снести ее миксером при постановке затора в ПВК ))), да и действительно проще потратить полчаса на датчик, чем варить уже готовый куб. Задачи то разные!



И не говори. Задачи, то одни- пути разные...Каждый ищет себе геморои , сообразно личному свободному времени. Миксеры, ПВК...Веришь, работаю с зерном постоянно, но не пользуюсь ни ПВК, ни миксерами, ни ПГ...но это не в тему. А длинную гильзу, миксер не задевает?

[michcty]



тебе остается взять трубку ф10 и через силиконовую шайбу зафиксировать ее в трубке

Есть опасность - косоглазые могут подсунуть ДС1820, там не 0.0625,а  0.5*с шаг

Тогда возникает вопрос через какую гильзу вставлять эту трубку в куб. Ведь стандартная гильза рассчитана на 4-6 мм.

[Alex64]

А длинную гильзу, миксер не задевает?

А она в крышке ))), у меня ПВК сделан из ВКУ 50, мешалки нет, строительным пользуюсь, естественно при открытой крышке.





Есть опасность - косоглазые могут подсунуть ДС1820, там не 0.0625,а  0.5*с шаг

Вот поэтому лучше брать DSки без гильз, распаивать и гильзовать самому, тем более, что сложного здесь ничего нет, это не затор раскислить титрованием )))

Изменено 15 ноября, 2017 пользователем Alex64

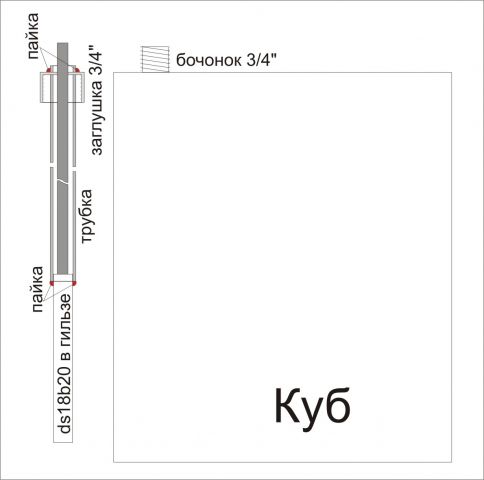

[ser64]

у меня так

[alexeyT]





что сложного здесь ничего нет,

конечно. НЕТ

с учетом Ктеплопроводности КПТ-8  на пару порядков хуже нержи

[michcty]

конечно. НЕТ

с учетом Ктеплопроводности КПТ-8  на пару порядков хуже нержи

как я понимаю, из-за этого будет некая инерционность измерений?

[Антел]

Засунул дс-ку в трубку 8 мм, трубку впаял в рассверленный болт, получился штуцер. 3-х проводное подключение. В жидкости, в кубе. Ничего не глючит, все кажет...

[alexeyT]





инерционность измерений

[michcty]



инерционность измерений



ну  у нас не настолько быстротечные процессы, чтобы нужна была моментальная реакция на изменение температуры. ИМХО

Засунул дс-ку в трубку 8 мм, трубку впаял в рассверленный болт, получился штуцер. 3-х проводное подключение. В жидкости, в кубе. Ничего не глючит, все кажет...

не совсем понял. ДС-ку в гильзе уже засовывали в трубку?

[alexeyT]





чтобы нужна была моментальная реакция на изменение температуры. ИМХО

дело вкуса.

при скорости пАра в 35 см/сек и установке датчика в 70 см ниже УО легко  можно схватить заряд сивухи в стакан
