Царгу пастеризации о 2-х дюймах хочу,но как можно короче-что можете предложить (300мм уже выходит за границы потолка)

[Mihalich 278]

[b][member=Федор][/b], на клампах?

[Федор 3]

да,кламп 64

[Mihalich 278]

[member=Федор], измерий высоту точно - чтобы царга по высоте поместился, с учетом необходимого зазора между потолком и дефлегматором. Сделать можно под конкретный размер.

Изменено 1 октября 2018 пользователем Mihalich

[Федор 3]

180мм,максимум 200

Но чешу репу сколько же останится насадочной части если пыжи еще будут...

[alexeyT 3 188]

[b][member=Федор][/b],если упорную проволочку ставить(снизу). то пыж удается размять до 10-12 мм...

а верхний - с ним проще....

[Федор 3]

типа крестовинку вварить?

[Both 127]

180мм,максимум 200

Тоже столкнулся с проблемой. Решил установкой пыжа из РПН вырезанным в максимально низкую "таблетку", плотно прижатую к узлу отбора, а так же отсутствием верхнего пыжа.

[Mihalich 278]

сколько же останится насадочной части если пыжи еще будут

Высота узла отбора "грибком" - около 70мм, "рюмочного" - 45мм.

Путанку - можно скрутить сначала конструкцию типа кольца, внутри - натянуть проволочки по диаметру. И плоскую путанку скрутить - сантиметра в 3 можно уложиться, даже может в 2,5.

Так что при общей высоте в 200мм насадочная получится 100 или 125мм - без верхней путанки.

Изменено 1 октября 2018 пользователем Mihalich

[Федор 3]

Высота узла отбора "грибком" - около 70мм, "рюмочного" - 45мм.

Путанку - можно скрутить сначала конструкцию типа кольца, внутри - натянуть проволочки по диаметру. И плоскую путанку скрутить - сантиметра в 3 можно уложиться, даже может в 2,5.

Так что при общей высоте в 200мм насадочная получится 100 или 125мм - без верхней путанки.

Прикинул еще раз,ТЗ следующее:

ЦП с узлом отбора "грибком",высота насадочной части 180мм,1 нижняя крестовинка

Контакт?

[Mihalich 278]





крестовинку вварить





с узлом отбора "грибком"

путанка ляжет как раз на "шляпку гриба". Но можно и крестовинку сделать.

[Дмитрий Яр 45]

[member=Mihalich],приветствую!
"Так же можно "встроить" царгу пастеризации в основную царгу"
Как это реализовано?
Планирую царги заказать из 51-ой трубы.Располагаю для них высотой 1920 мм(полная высота от входа в куб до потолка).
Исключительно для ректификации.Охлаждение-водопровод.Макс.мощность 2.5 кВт.
Для экономии высоты деф-перевёртыш подойдёт?И как он работает,где про него почитать?
Нижняя царга нужна 400 мм.Какой длины верхняя получится?

[Mihalich 278]

1920мм - в запас нужно оставить около 50мм, что дает 1870мм



Дефлегматор - можно "перевертыш", можно и "положительную клюшку". С точки зрения работы на ректе - без разницы особой, мин. высота дефлегматора получается при небольшом "положительном" угле. 200мм точно

На царги остается 1670мм. Если нижняя - 400мм, то верхняя - 1270мм максимум.



можно "встроить" царгу пастеризации в основную царгу"

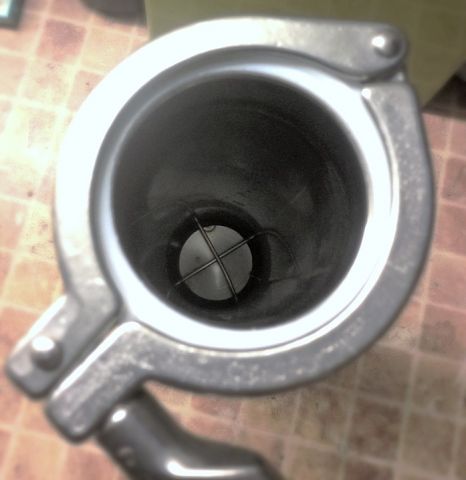

У меня сейчас так на "многотрубнике" сделано: отступаешь нужную высоту для насадочной части ЦП в основной царге, и врезаешь "перегородочный" узел отбора. Дает эффект экономии на одном соединении "межцарговом". По высоте выигрыша нет - так же нужны "путанки" и сверху, и снизу. Внизу царги не получится сделать "крестик", гильза под термодатчик должна быть заподлицо с трубой (изнутри), или вообще отсутствовать - иначе путанку туда не всунешь, а если всунешь - не высунешь.

Изменено 4 октября 2018 пользователем Mihalich

[Дмитрий Яр 45]

Всё понял.Благодарю!Остановлюсь на варианте две царги и положительную клюшку.Два хомута с прокладками в комплекте?

Михаил.соориентируй по деньгам,пожалуйста.В какую сумму эта конструкция обойдётся,примерно?

[Mihalich 278]

Клюшка положительная - 4500/4800 рублей за димрот/кожухотрубник

Царга 40см - 1550 рублей

Царга 125см - 2150 рублей - пусть еще пара сантиметров останется "про запас".

Хомуты с прокладками в комплекте.



Если нужны резьбы для подводки воды к дефлегматору - +100 рублей за две резьбы.



Если нужно "встроить" царгу пастеризации в большую царгу - тут Вадим (Nestr71) подскажет точную цену.

[Дмитрий Яр 45]

Михаил,просвети ещё,пожалуйста,будет ли какая-либо польза от встроенной ЦП ?Пользуюсь ей в составе оборудования ХД 4,но там она идёт отдельным узлом и не"съедает"высоту колонны.Или не городить огород и остановится на двух обычных царгах?

Изменено 4 октября 2018 пользователем Дмитрий Яр

[Mihalich 278]

Польза - будет, такая же как и от не встроенной. Просто она будет не съемная. Работать будет точно так же, как съемная с такой же высотой насадочной части.

У меня просто задача стояла сделать 4 одинаковых спиртовых колонны с ЦП и УНО для использования на одном кубе. ЦП сделал "встроеные", УНО - по пару (просто трубки вкручены). За счет этого получил экономию на соединениях - у меня на "молочках".

Если бы использовал царги как "конструктор" - т.е. для разных целей собирал колонну по-разному - то сделал бы отдельно, для удобства компановки. Сейчас думаю ГРЭМУ освоить - поэтому заказал царги отдельно, ЦП и УНО отдельно.

[alx_sun 14]

Приветствую!

Хочу прицениться к следующему комплекту оборудования, все на Ф51, клапм 2".

1) перевертыш как на фото в сообщении #329, но КТ 400 мм

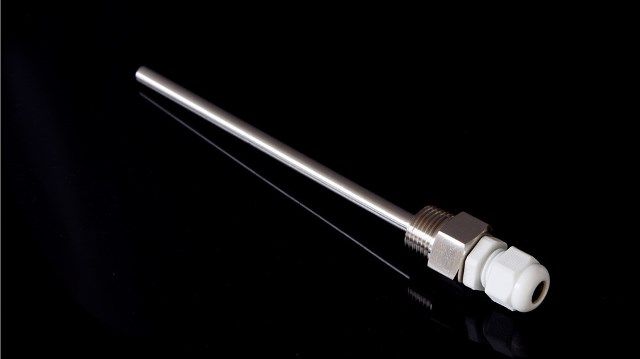

2) царга 610мм + трубка под термометр ф8 , 6 внд

3) УНО

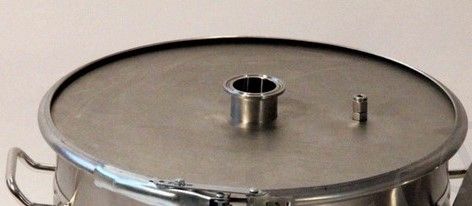

4) крышка куба 390 х 3 как а фото, высота клампа 110мм, отверстие под гильзу термометра 1/2 "

Если что забыл или не так, подскажите

С ув. Александр.



[Mihalich 278]

1. Деф-перевертыш с КТ 400мм = 7100 рублей1

2. Царга 610мм - 1750 рублей.

3. УНО - 1700/1950 рублей за "рюмочный"/"грибок". Преимущество "грибка" в том, что он позволяет использовать УНо в качестве УПО (только насадку высыпать нужно).

4. Крышка - дадим ответ чуть позже.



Гильза под термометр, крестик под путанку (если нужен), хомуты и прокладки кламповые - в комплекте.

[alx_sun 14]





Гильза под термометр, крестик под путанку (если нужен)

Гильза под термометр ф8 нар, и крестик под путанку

УНО - грибок





1. Деф-перевертыш с КТ

= КТ+2 поворота 90* ?

[Mihalich 278]

= КТ+2 поворота 90* ?

Да, в одном повороте - узел отбора. + "носик" с трубкой отбора и ТСА - если перевернуть КТ вниз, вплоть до полной вертикали вниз (утилизация тепла в этом случае максимальна) - то отбор именно из "носика" вести.

Изменено 5 октября 2018 пользователем Mihalich

[тамбовский волк 19]

подскажите..трубка нержа для димрота 6-8 мм какая лучше толщина... 0.5 мм или 1 мм..???

[Федор 3]

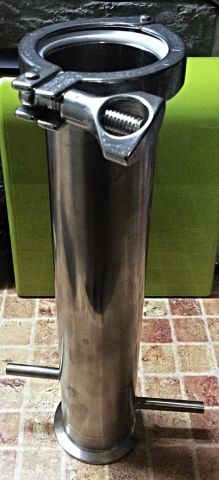

Спасибо тульским мастерам!

Все мои хотелки воплатили в металле,стал ближе к безпылевому спирту

Осталось освоить периодику,но это другая тема...

[АЛЕК064 0]

Упо рюмочного типа 1400, грибком 1650

ЦП - 1800 и 2000 соответственно.

Хомут и прокладка в комплекте.

 Упо рюмочного типа с грибком 1650  хотелось бы приобрести без--"Хомут и прокладка в комплекте."  Пожелания в личку.

[Mihalich 278]

[b][member=АЛЕК064][/b], УПО "рюмочный не получится использовать для ОтВобливания/Снаббирования. Он не позволяет всю флегму отводить.

"Грибок" позволяет.

"Рюмочный" - если  нужно использовать в качестве узла отбора в месте, где не нужно всю флегму сливать.
