capsolo Опубликовано 19 июня, 2017 Опубликовано 19 июня, 2017 В рамках проекта «Спиртогон + РМВ-К» возникла необходимость автоматизировать распределение фракций отбора по емкостям, в результате чего возник данный контроллер. Имя он получил в честь незабвенного Ironman’a с его технологией фракционной перегонки, которую практически каждый хотя бы раз пробовал провести. Контроллер умеет управлять распределителем фракций с тремя клапанами вроде такого: Для этого он имеет на борту 3 реле, которые подключаются в разрыв цепи питания по одному реле на клапан. При работе совместно со Спиртогоном вторые провода питания все подключаются через реле Спиртогона. Также контроллер управляет сервомоторным распределителем фракций (на 3 точки отбора) вроде такого Данный распределитель существенно дешевле трехклапанного и не требует постоянного питания при отборе той или иной фракции. Контроллер по сути является самостоятельным устройством для дистилляции, имеющим выход управления твердотельным реле для включения тэна, и градусник DS18B20 Реле включается по кнопке с контроллера и выключается по температурной уставке, задаваемой пользователем. Градусник устанавливается либо в куб для контроля кубовой температуры и кубовой крепости, либо перед холодильником аппарата для контроля крепости в струе. Контроллер выводит текущую температуру на контролируемом участке, а так же объемную долю спирта, рассчитанную по таблице Игоря с Лабспирта. Промежуточные значения вычисляются линейно. Для уточнения вычислений у оператора есть возможность перед перегонкой задать текущее атмосферное давление. Поправка Т кипения будет рассчитана автоматически. Также есть возможность задавать коррекцию показаний градусника с функцией автоматической калибровки по кипящей воде. Контроллер может переключать фракции как в автоматическом режиме, так и по внешнему управлению (например от Спиртогона). Сейчас я на внешнее управление повесил кнопку. В автоматическом режиме пользователь задает до трех уставок по обьемной доле спирта, позволяющих разделить погон до четырех частей. Есть возможность задать количество фракций (до 4), количество используемых точек отбора (2 или 3), порядок переключения фракций (по кольцу или взад-вперед). На днях изготовлю морду, уберу все потроха внутрь и сниму видео с кипятильником в стакане J Также появится схема подключения. Альфа версия кода в прицепе. Оттуда же можно узнать куда какую периферию подключать. Ironman_v0.1.zip 8
capsolo Опубликовано 19 июня, 2017 Автор Опубликовано 19 июня, 2017 (изменено) Схема контроллера подготовлена коллегой eson, за что ему, как всегда, спасибо IRONMAN_V01.pdf Если не нужно управление клапанами отбора - релюхи можно не подключать. То же самое с сервой, если работа идет по клапанам. Если не нужны функции дистилляции, то есть контроллер будет работать в ведомом режиме от внешнего управления - можно твердотельное реле не ставить Изменено 19 июня, 2017 пользователем capsolo 5

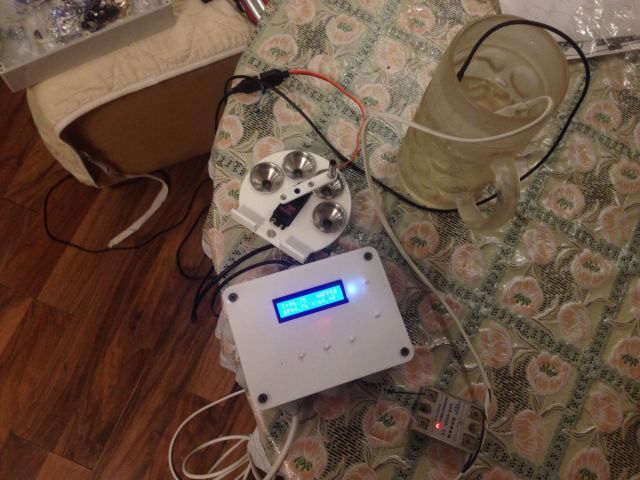

capsolo Опубликовано 21 июня, 2017 Автор Опубликовано 21 июня, 2017 Сегодня видеообзор не создался. Только фото в сборе 3
