Что нужно докупать к автоматике? Я так понимаю гребёнку с 3 клапанами. И вопрос по поводу датчика в кубе, что он из себя представляет? Куда и как устанавливается? В жидкую среду?

[Kvantos]

Прежде чем ответить на вопрос "Что нужно докупать к автоматике?" мне необходимо знать, какие технологические процессы Вы собираетесь автоматизировать с ее помощью (поддерживаемые тех процессы описаны в документе Pandora GFX slim "Краткие учебно-технические данные" https://www.dropbox.com/s/7o9urxf658jfr34/Pandora%20GFX%20slim%20%D0%9A%D1%80%D0%B0%D1%82%D0%BA%D0%B8%D0%B5%20%D1%83%D1%87%D0%B5%D0%B1%D0%BD%D0%BE-%D1%82%D0%B5%D1%85%D0%BD%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B5%20%D0%B4%D0%B0%D0%BD%D0%BD%D1%8B%D0%B5%20(Rev1.2%2020.04.2017).pdf?dl=0).





По фразе "Я так понимаю гребёнку с 3 клапанами" могу предположить , что Вас интересует тех. процесс "Ректификация".

При проведении тех. процесса "Ректификация" АСУТП поддерживает работу как в конфигурации с 1 клапаном, так и в конфигурации с 3-я клапанами (тогда нужно распределительная "гребенка" для 3х клапанов)



Датчик температуры - DS18B20  в корпусе ТО-92, устанавливается в металлическую гильзу, которая вварена в нижнюю часть куба

Изменено 19 июля, 2017 пользователем Kvantos

[dmitriy2016]

  В 19.07.2017 в 09:29, Kvantos сказал:

По фразе "Я так понимаю гребёнку с 3 клапанами" могу предположить , что Вас интересует тех. процесс "Ректификация".

да совершенно верно понял, ещё наверное клапан нужен будет на подачу воды? Вопрос таков, что докупить, к вашей автоматике, чтобы всё от вас пришло и ничего докупать не нужно было? Чтобы потом мог приходить к РК, которая находится не рядом с домом, всё настроил включил и ушёл. Пришел через некоторое время, и всё готово.

Изменено 21 июля, 2017 пользователем Kvantos
Удалено полное цитирование предыдущего сообщения (п.2.3.3 правил форума)

[Kvantos]

Необходимо:

• полный комплект датчиков (6 шт) DS18B20 на шлейфах с разъемом к АСУТП Pandora slim
• 1 датчик давления MPX5010 на шлейфе с разъемом к АСУТП Pandora slim
• 3 клапана AR-HX-3 + колодка для их подключения с разъемом к АСУТП Pandora slim + "гребенка" для них
• 2 датчика (потоп/наполнения тары) FC-37 или YL-83 с разъемом к АСУТП Pandora slim
• 1 клапан на подачу воды с соленоидом на AC 220

Если хотите контроль процесса по TCP/IP сети, то заказывать нужно LAN версию АСУТП Pandora slim, тогда отдельно нужно иметь:

• TCP/IP свитч (задействуется 2 порта)
• компьютер / ноутбук или планшет / смартфон - если есть WiFi

Изменено 19 июля, 2017 пользователем Kvantos

[Урий]

Отремонтировали мою Пандору.Сгорел тиристр на линии клапана(заменили с четвёртого незадействованного выхода.Кстати зачем он нужен?) и отгорели две дорожки.

Сейчас всё работает.Вобщем обошёлся малой кровью.

[Vilen Vileyko]

Всем привет. немного поотвечал в личке.  )))   4 канал нужен для перспективы.  ну и можно детальки с него выпаять.  )))  если коротнуть клапан то вылетает симистор на выходе.  Мы сейчас работаем над прошивкой под нбк.  прошивка должна будет полностью обеспечить автоматический режим работы с соблюдением безопасности. также по просьбе членов клуба , ведется разработка алгоритма под стеклянные флейты. задавайте вопросы  , постараемся всех удовлетворить.

[dmitriy2016]

Мужики сколько в итоге доставка вышла, кто заказывал в Россию? Чет по сайту смотрю и не особо пойму.

[Урий]





  Vilen Vileyko сказал:

 Мы сейчас работаем над прошивкой под нбк.  прошивка должна будет полностью обеспечить автоматический режим работы с соблюдением безопасности.

Это было бы здорово.Ждёмс.

[Mihalych.]





  dmitriy2016 сказал:

сколько в итоге доставка вышла, кто заказывал в Россию?

16$

[Yakudza]

  В 22.07.2017 в 22:39, Vilen Vileyko сказал:

 также по просьбе членов клуба , ведется разработка алгоритма под стеклянные флейты. задавайте вопросы  , постараемся всех удовлетворить.

Изменено 25 июля, 2017 пользователем Yakudza

[portnoi]

  В 25.07.2017 в 10:30, Yakudza сказал:

Только что обновил  прошивку-25-07-17 в ней дельта до 30ти и  можно выключить

Изменено 25 июля, 2017 пользователем portnoi

[Vilen Vileyko]

та ссылка что я тебе дал , работает для всех сетевых версий. сетевики могут обновляться

[portnoi]

  В 25.07.2017 в 16:40, Vilen Vileyko сказал:

та ссылка что я тебе дал , работает для всех сетевых версий. сетевики могут обновляться

Я так и понял. Спасибо.

[Kvantos]

Привет всем, появилась новая прошивка от 30.07.2017
Изменения следующие:
upd: расширен допустимый диапазон разницы температур между контролируемыми датчиками в алгоритме "К-Дельта"
upd: отключаемая "К-Дельта"
Involved modules = RK manual, RK auto

Примечание. Была промежуточная версия от 25.07.2017, где это уже было реализовано.



upd: возможность оперативного изменения подводимой мощности с помощью пульта (кнопки "up" и "down") во время проведения тех. процесса на всех стадиях работы (как сделано в "РК ручной")
Involved modules = RK auto



fix: "залипание" звукового сигнала окончания процесса, обнаруживается через несколько минут (около 5) после его подачи.
Involved modules = RK manual, RK auto, Distillation, Fractional distillation



fix: звуковой сигнал при старте процесса "РК ручной"
Involved modules = RK manual



upd: на мнемосхеме отображается подводимая мощность
upd: возможность оперативного изменения подводимой мощности с помощью пульта (кнопки "up" и "down") во время проведения тех. процесса на стадиях "разогрев" (первоначальный и разогрев до пауз и варки) и "варка".
Involved modules = Brewing



Скачать можно тут:
FULL BASIC https://www.dropbox.com/s/uyx45sw8ksr8eu4/pandora.zip?dl=1
FULL LAN https://www.dropbox.com/s/cl4xyn8xe65y4gs/pandoraLAN.zip?dl=1
BEER BASIC https://www.dropbox.com/s/feffcxwtgbk7vca/pandora.zip?dl=1 (только модуль "пивоварение")

Изменено 2 августа, 2017 пользователем Kvantos

[Урий]

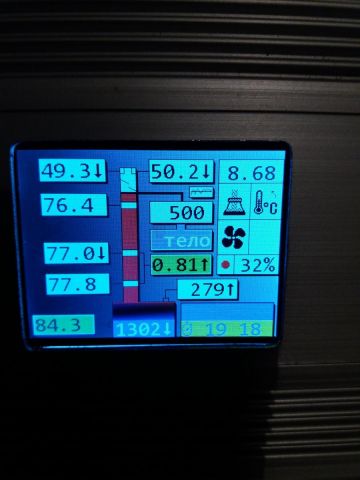

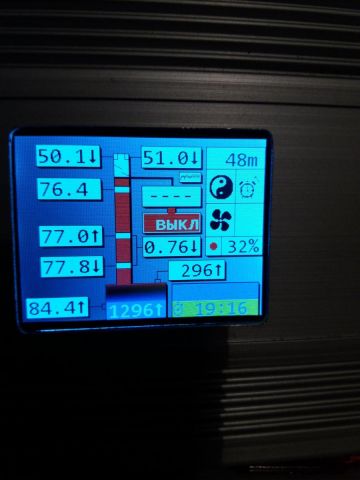

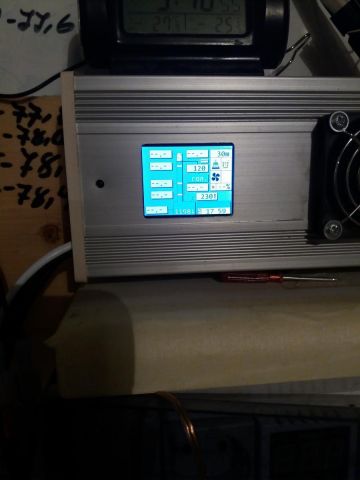

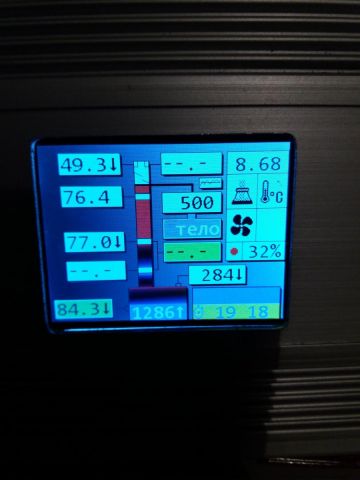

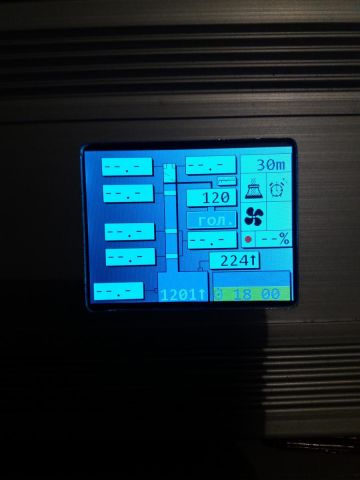

Всем привет.А у меня очередной сюрприз.Вот такую картину наблюдаю в процессе.

Похоже на обрыв общего провода,но у меня всё закреплено стационарно.Ничего не разбирается.не отключается,не переносится.И до этого успели отобраться головы и Пг.то есть техника отработала больше 12ти часов.Просто отключились датчики и усё.Но процесс идёт,клапана щёлкают.А вот как будет определяться окончание режима,непонятно.Спирт конечно как то отберу,не хочется оставлять горячий в кубе.

[Kvantos]

Попробуйте переподключить разъемы идущие от термодатчиков к АСУТП на "горячую", в процессе работы, возможно просто пропал контакт в разъеме.

Примечание: если в настройках АСУТП включена проверка обрыва шлейфа - то автоматика сигнализирует об аварии и остановит процесс

Изменено 18 августа, 2017 пользователем Kvantos

[Урий]

Сразу пробовал нифига.Но вот сейчас сходил в подвал,все Т на месте.Пока доставал телефон что бы сфоткать,успели снова пропасть и появиться.

Ну посмотрим что дальше будет.

[Kvantos]

Возможная причина: Наводки в шлейфе датчиков температуры от внешних электромагнитных помех



Пути решения:

1. Локализовать и исключить источник помех

2. Улучшить экранирование шлейфа (качество шлейфа)

3. Применять ферритовые фильтры на линии



п.с. варианты решения можно комбинировать

Изменено 18 августа, 2017 пользователем Kvantos

[Урий]

Похоже на то.Были как то похожие глюки при работе РМЦ от стабилизатора инверторного"Электроника6000".Но сейчас он не задействован,да и кроме РК  и холодильника,ничего в доме не работает.

[шинкарь]

У меня на самодельной автоматике ДС-ка глючит из-за регулятора мощности китайского. Может у соседа какая-нибудь вундервафля запущена?

[Урий]

" вундервафля"Это что за зверь.

Ну пока всё идёт нормально.Осталось часов десять.

[Бухариков]





  Kvantos сказал:

Пути решения: 1. Локализовать и исключить источник помех 2. Улучшить экранирование шлейфа (качество шлейфа) 3. Применять ферритовые фильтры на линии   п.с. варианты решения можно комбинировать

Бесполезно. На хд уже есть тема про наводки. В грудь себя многие били, а победить не удалось ни кому. Путь один - разводить монтаж в коробку размером с шифонер. Отодвигать симисторы от микросхем на приличное расстояние.

[Kvantos]

У нас у всех одинаковая аппаратная ревизия автоматики Pandora - ни у кого ранее наводок от внутренних элементов замечено не было.

[Бухариков]





  Kvantos сказал:

ни у кого ранее наводок от внутренних элементов замечено не было

Это радует. Как только разбогатею, а вы доведёте прибор до ума, то наверно закажу. Интересует только дистилляция и ректификация. Последние 1,5 года гоню только по температуре куба. От колонны датчик просто не используется. Колонна 3,5 м высотой.

[Kvantos]

Что Вы имеете в ввиду "до ума"? Чего не хватает? Что не корректно работает?
