Вопрос!
В новой прошивке снижение по К-Дельте минимум 27 мл. Означает ли это, что К-Дельта не отключается вовсе? (при условии, что колонна короткая и дельта более 10 °С)


[Yakudza 0]

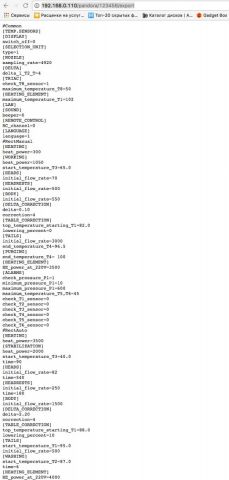

Пример структуры файла настроек: ----cut #Common - имя модуля (#BeerRecipeX - или номер рецепта в пивоварении) [DISPLAY] - название раздела меню switch_off=350 - пункт и значение меню ----cut

Mamma mia!!!

Как в этом разобраться?

Изменено 16 июня 2017 пользователем Yakudza

[Kvantos 2]

Ответы на вопросы #198 & #199 распишу со следующей недели, сейчас катастрофически не хватает времени

[Vilen Vileyko 40]

Всем кому нужна срочная помощь , просьба писать на вайбер , добавьте что с grainwine.  я тут не сижу днями и ночами.  Кому не подходит товар , написанный "тупым программером" , просьба молча проходить мимо.  Кроме необоснованной критики , ничего нет в ваших писаниях.  Времени да  , сильно не хватает на все.  Сборку железа начали в Китае на фабрике.  Хоть и качество сборки в разы выше местного , но времени уходит много. Спасибо Квантосу что он помогает в силу возможности.

[serg-hard 0]

Вопрос про пивоварение. Есть ПВК с мешалкой, будет ли пивной модуль корректно работать с таким подключением или только по схеме насосом?



Когда ожидается модуль на дополнительные 2 фазы?

Изменено 18 июня 2017 пользователем serg-hard

[Yakudza 0]

[b][member=serg-hard][/b], Автоматике пофиг, что у нее висит на выходном канале. Тока там нагрузку надо через дополнительное реле подключать, чтоб не спалить и все.

[Kvantos 2]

Привет всем, отвечаю на накопившиеся вопросы



По вопросу #198 сначала немного о терминах:
К-Дельта: режим отбора "стоп-старт" по значению разницы температур в разных местах царги колонны с последующим уменьшением отбора
К-График: режим отбора "с плавным уменьшением отбора" по значению кубовой температуры



На сегодняшний день большая часть специалистов РК считают (критерий - качество спирта), что отбор должен быть с плавным уменьшением отбора не зависимо от дельты температур в царге (в разумных пределах), главное правильно настроить температуру начала снижения и значение процента снижения.
Если правильно установить значение кубовой температуры начала снижения и значение процента снижения отбора по "К-График", то практически в течении всего времени отбора товарного спирта значение контролируемого параметра "К-Дельта" не превысит значение в 1,5 градуса (это справедливо только для колонн Вилена, для других колонн нужно подбирать значение экспериментально), и режим отбора "стоп-старт" не будет задействован.
Формально К-Дельта не отключается, но воспринимайте это как "аварийный предохранитель", если что-то "пойдет не так"





По вопросу #199:
Файл настроек делится на секции, именуемые после символа "#", например:
#Common - секция общих настроек
#RectManual  - секция настроек режима «Периодическая ректификация с ручным (полуавтоматическим) управлением»
#RectAuto - секция настроек режима «Периодическая ректификация с автоматическим управлением»
#Distillation - секция настроек режима «Целостная дистилляция»
#DistFraction - секция настроек режима «Фракционная дистилляция»
#RM  - секция настроек произвольно программируемого процесса (регулятор мощности)
#BeerCommon - секция общих настроек режима «Пивоварение»
#BeerRecipeХ - секция настроек рецептов режима «Пивоварение», где "Х" номер рецепта



В пределах каждой секции в скобках "[]" указаны названия раздела меню (см. соответствующий пункт настроек в интерфейсе АСУТП), далее для каждого раздела меню приведены пункт и его значение, например:
#Common - секция общих настроек
[DISPLAY] - пункт меню "Дисплей"
switch_off=200 - время отключения дисплея через 200 секунд
---
[sOUND] - пункт меню "Звук"
beeper=1 - значение "Вкл"
---



Вот еще пример:

#Distillation - секция настроек режима «Целостная дистилляция»
[HEATING] - Пункт меню "Нагрев"
heat_power=5000 - мощность нагрева = 5000Вт
[DEGASSING] - Пункт меню "Дегазация"
start_temperature_T1=60.0 - температура начала дегазации (по Т1) = 60.0 градусов
degassing_time=15 - время дегазации 15 минут
heat_power=100 - мощность дегазации 100Вт
[DISTILLATION] - Пункт меню "Дистилляция"
start_temperature_T2=75.0 - температура начала дистилляции (по Т2) = 75.0 градусов
heat_power=1000 - мощность дистилляции 1000Вт

---



и т.д.

Изменено 20 июня 2017 пользователем Kvantos

[Yakudza 0]

Еще один нюанс вылез на новой прошивке.
При автоматической ректификации, при срабатывании стопа по К-дельта, отбор уменьшается не на установленную в меню величину.
У меня снижение стояло 108 мл., а после стопа уменьшалось на 35 мл.
Проверьте пожалуйста.

Изменено 20 июня 2017 пользователем Yakudza

[Kvantos 2]

Некоторое время назад мы достаточно тщательно тестировали алгоритм К-дельта.

Выложите плиз экспорт всех настроек + видео, при каких обстоятельствах это происходит (например, не изменялся ли до этого отбор вручную, с пульта или через настройки и т.п.).



Примечание 1. Следует иметь в ввиду, что работа с клапанами идет по времени (открыт-закрыт), все остальное это пересчет для вывода в мл/ч. К стати отсюда и вытекает шаг уменьшения дюзы при срабатывании К-дельта (то есть одна единица времени в отношении к дюза = 23 мл/ч).

При изменении дюзы в процессе работы, было посчитано что при дюзе мах= х мл/ч клапан должен быть открыт 1 сек, закрыт 2 сек (например), даже если изменилась само значение "дюза", то клапан все равно работает по времени (открыт/закрыт).



Примечание 2. После изменения любой скорости отбора в меню настроек во время проведения процесса, для корректной работы автоматики с вновь введенными значениями необходимо делать шаг назад и шаг вперед по стадиям



Примечание 3. Перед проведением процесса РК для корректного (соответствующего действительности) отображения значения отбора в интерфейсе настоятельно рекомендую откалибровать дюзу!

Изменено 19 июля 2017 пользователем Kvantos

[Yakudza 0]

Экспорт настроек могу сделать.
Видео не смогу, т.к. не снимал.
Лог тоже не писал, но в след ректификацию сделаю лог и видео.
Однозначно могу сказать, что у меня отбор стоял 1000 мл (Показания на экране). Сработал стоп по дельте. После возобновления отбора показания на экране были 976 мл (что-то около того, точно не помню), а должно быть около 895-900 мл.

[Yakudza 0]





Если правильно установить значение кубовой температуры начала снижения и значение процента снижения отбора по "К-График", то практически в течении всего времени отбора товарного спирта значение контролируемого параметра "К-Дельта" не превысит значение в 1,5 градуса (это справедливо только для колонн Вилена, для других колонн нужно подбирать значение экспериментально), и режим отбора "стоп-старт" не будет задействован. Формально К-Дельта не отключается, но воспринимайте это как "аварийный предохранитель", если что-то "пойдет не так"

При ректификации у меня разница между Т-2 и Т-4 = от 0,25°С до 0,45°С. Залет ставлю 0,1°С
Но иногда я делаю дистилляцию с жидкостным отбором. Режим автоматики использую "автоматическая ректификация". Вот тут-то и надо двигаться по К-графику, и чтоб К-дельта не мешала было бы здорово иметь возможность ее отключать совсем.


[Kvantos 2]

передам пожелания программисту. пока можно "отключить" дельту, установив ее значение заведомо большим, чем можно получить при проведении процесса

Изменено 20 июня 2017 пользователем Kvantos

[Yakudza 0]

Лучше бы отключать коррекцию отбора.
Если использовать тарельчатую колонну (не разборную 5 тарелок) с узлом жидкостного отбора, то там физически некуда воткнуть два датчика (тем более три). Даже если воткнуть два датчика в низу колонны, а Т-4 в дефлегматор, то разница по температуре будет больше 10°С. А в итоге и больше 30°С.

[Урий 14]

При отключении электричества процесс естественно прекращается.Но ! после подачи автоматика продолжает работу в прежнем режиме.Это зачем так сделано?

С колонны всё стекло,куб подостыл.Нагрев в рабочем режиме,клапана клацают,в тело начинает бяка бежать.Хрень какая то.Или я чего то не знаю.

[capsolo 658]

[member=Урий], видать когда-то проскакивали случайные сбои. Для улучшения устойчивости режим запоминался. Скорее всего сейчас это уже не нужно.

[Kvantos 2]

При проведении РК, после восстановления электропитания автоматика должна переходить на стадию "стабилизация". Если Вы наблюдаете другое поведение прошу полный отчет о проведении процесса и обстоятельствах в студию.

[Урий 14]

Ок.Сейчас идёт повторная,не хочу прерывать.В конце процесса,на хвостах проведу эксперимент по отключению,если электрики раньше не помогут.

[Урий 14]

[b][member=Kvantos][/b],С экспериментом придётся повременить.

Тут другая беда приключилась.В линии клапанов произошло КЗ.Автоматика работает,но напруга на Тен не подаётся. Наверно семистр крякнул.

Или может ещё в чём проблема.Прошу помощи!

[01vlad 150]

Обычно, когда симистор дохнен, на тэн максимальное напряжение подается.

[Урий 14]

Ещё веселей.Жду что  [member=Kvantos], посоветует.

Изменено 13 июля 2017 пользователем Урий

[Kvantos 2]

Совет тут такой:

1. Если Вы хорошо разбираетесь в электронике - вскрыть, прозвонить основные сигнальные (управляющие) и нагрузочные цепи, затем принимать решение о замене компонентов.

2. Обратится к местному специалисту за помощью (см. п.1).

3. Связаться с Виленом и договорится о процедуре пересылки и ремонта в условиях производства.



п.с. Увы КЗ это явно не гарантийный случай

Изменено 13 июля 2017 пользователем Kvantos

[01vlad 150]

Ещё веселей.Жду что  [member=Kvantos], посоветует.

Не знаю как на этой автоматике, но на моей старенькой рм2 с ирт-120, если клапан коротил, горели радиодетальки  на плате управления клапаном отбора.

Изменено 13 июля 2017 пользователем 01vlad

[Урий 14]

То что не гарантийный,это без вопросов, и спец хороший тоже есть,просто хотел уточнить,как у разработчика,что конкретно может в первую очередь накрыться от замыкания в этой цепи.

Ну что ж повёзу спецу.Вот ещё один минус.Чем отправлять в Украину,потом ждать обратно,в нынешней ситуации,проще вернуться к старой простенькой автоматике.

[Lexx77761 40]

перед симистором со стороны проводов как правило ставится сопротивление которое выступает в роли предохранителя, оно обычно сгорает. Может у Вас так же реализовано.

[Kvantos 2]

Доступна новая версия прошивки. Изменения коснулись только модуля "Пивоварение"
+при разогреве (перед варкой) плавное снижение мощности на 2 градуса до начала варки.



Фактически имеется в виду следующее:
Стадия "варка" - При достижении температуры сусла до значения Т=(температура начала варки из настроек - 2 градуса), мощность варки начинает плавно снижатся со значения "мощность разогрева" до значения "мощность варки"



BASIC версия: https://www.dropbox.com/s/6jhdamwyml67tzd/pandora.zip?dl=1
LAN версия: https://www.dropbox.com/s/b5e75swhf9ovkrh/pandoraLAN.zip?dl=1
